华为设备配置OSPF的NSSA区域

最新推荐文章于 2025-06-26 19:27:36 发布
原创 最新推荐文章于 2025-06-26 19:27:36 发布 · 1.6k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#华为 #网络

本文详细描述了如何配置接口VLAN、分配IP地址，并设置OSPF区域，特别关注NSSA区域的配置，包括LSW1和LSW2作为转换路由器的角色，以及静态路由的引入。理解这些配置对于网络互连和路由传递至关重要。

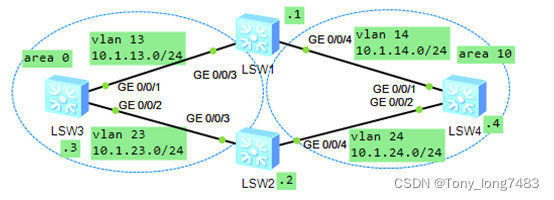

在这里插入图片描述

  1. 配置各接口所属的VLAN
    [LSW1]vlan batch 13 14
    [LSW1-GigabitEthernet0/0/3]port link-type trunk
    [LSW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 13
    [LSW1-GigabitEthernet0/0/4]port link-type trunk
    [LSW1-GigabitEthernet0/0/4]port trunk allow-pass vlan 14
    [LSW2]vlan batch 23 24
    [LSW2-GigabitEthernet0/0/3]port link-type trunk
    [LSW2-GigabitEthernet0/0/3]port trunk allow-pass vlan 23
    [LSW2-GigabitEthernet0/0/4]port link-type trunk
    [LSW2-GigabitEthernet0/0/4]port trunk allow-pass vlan 24
    [LSW3]vlan batch 13 23
    [LSW3-GigabitEthernet0/0/1]port link-type trunk
    [LSW3-GigabitEthernet0/0/1]port trunk allow-pass vlan 13
    [LSW3-GigabitEthernet0/0/2]port link-type trunk
    [LSW3-GigabitEthernet0/0/2]port trunk allow-pass vlan 23
    [LSW4]vlan batch 14 24
    [LSW4-GigabitEthernet0/0/1]port link-type trunk
    [LSW4-GigabitEthernet0/0/1]port trunk allow-pass vlan 14
    [LSW4-GigabitEthernet0/0/2]port link-type trunk
    [LSW4-GigabitEthernet0/0/2]port trunk allow-pass vlan 24

  2. 配置各接口的IP地址
    [LSW1-Vlanif13]ip add 10.1.13.1 24
    [LSW1-Vlanif14]ip add 10.1.14.1 24
    [LSW2-Vlanif23]ip add 10.1.23.2 24
    [LSW2-Vlanif24]ip add 10.1.24.2 24
    [LSW3-Vlanif13]ip add 10.1.13.3 24
    [LSW3-Vlanif23]ip add 10.1.23.3 24
    [LSW4-Vlanif14]ip add 10.1.14.4 24
    [LSW4-Vlanif24]ip add 10.1.24.4 24
    [LSW1]int LoopBack 0
    [LSW1-LoopBack0]ip add 10.1.1.1 32
    [LSW2]int LoopBack 0
    [LSW2-LoopBack0]ip add 10.2.2.2 32
    [LSW3]int LoopBack 0
    [LSW3-LoopBack0]ip add 10.3.3.3 32
    [LSW4]int LoopBack 0
    [LSW4-LoopBack0]ip add 10.4.4.4 32

  3. 配置OSPF基本功能
    [LSW1]ospf 1 router-id 10.1.1.1
    [LSW1-ospf-1]area 0
    [LSW1-ospf-1-area-0.0.0.0]network 10.1.13.0 0.0.0.255
    [LSW1-ospf-1]area 10
    [LSW1-ospf-1-area-0.0.0.10]network 10.1.14.0 0.0.0.255
    [LSW2]ospf 1 router-id 10.2.2.2
    [LSW2-ospf-1]area 0
    [LSW2-ospf-1-area-0.0.0.0]network 10.1.23.0 0.0.0.255
    [LSW2-ospf-1]area 10
    [LSW2-ospf-1-area-0.0.0.10]network 10.1.24.0 0.0.0.255
    [LSW3]ospf 1 router-id 10.3.3.3
    [LSW3-ospf-1]area 0
    [LSW3-ospf-1-area-0.0.0.0]network 10.1.13.0 0.0.0.255
    [LSW3-ospf-1-area-0.0.0.0]network 10.1.23.0 0.0.0.255
    [LSW4]ospf 1 router-id 10.4.4.4
    [LSW4-ospf-1]area 10
    [LSW4-ospf-1-area-0.0.0.10]network 10.1.14.0 0.0.0.255
    [LSW4-ospf-1-area-0.0.0.10]network 10.1.24.0 0.0.0.255

  4. 配置Area10区域为NSSA区域
    [LSW1]ospf 1
    [LSW1-ospf-1]area 10
    [LSW2]ospf 1
    [LSW2-ospf-1]area 10
    [LSW2-ospf-1-area-0.0.0.10]nssa
    [LSW4]ospf 1
    [LSW4-ospf-1]area 10
    [LSW4-ospf-1-area-0.0.0.10]nssa

  5. 配置LSW4引入静态路由
    [LSW4]ip route-static 10.1.0.0 16 NULL 0
    [LSW4]ospf 1
    [LSW4-ospf-1]import-route static
    在这里插入图片描述

    可以看出NSSA区域引入的AS外部路由是通过LSW1向其他区域发布的，即LSW1将Type7 LSA转换成了Type5 LSA

  6. 配置LSW2为转换路由器
    [LSW2]ospf 1
    [LSW2-ospf-1]area 10
    [LSW2-ospf-1-area-0.0.0.10]nssa translator-always

  7. 验证配置

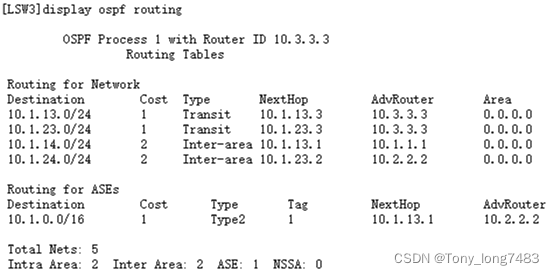

    在这里插入图片描述

    可以看出NSSA区域引入的AS外部路由是通过LSW2向其他区域发布的，即LSW2成了转换路由器
