大电流共模滤波器能够在电源线路上有效抑制共模干扰。共模干扰是指电源线上同时出现的、幅度相等、相位相同的干扰信号，它会对周边电子设备产生电磁干扰。大电流共模滤波器通过特殊的磁芯结构和绕制方式，在共模干扰信号通过时产生高阻抗，从而有效抑制共模干扰的传播。这与适配器输出磁环的作用相似，磁环主要通过磁芯涡流损耗吸收能量，对高频噪声具有显著的抑制作用。因此，从功能上看，大电流共模滤波器具备替代适配器输出磁环的可行性，能够保证电源传输的稳定性。

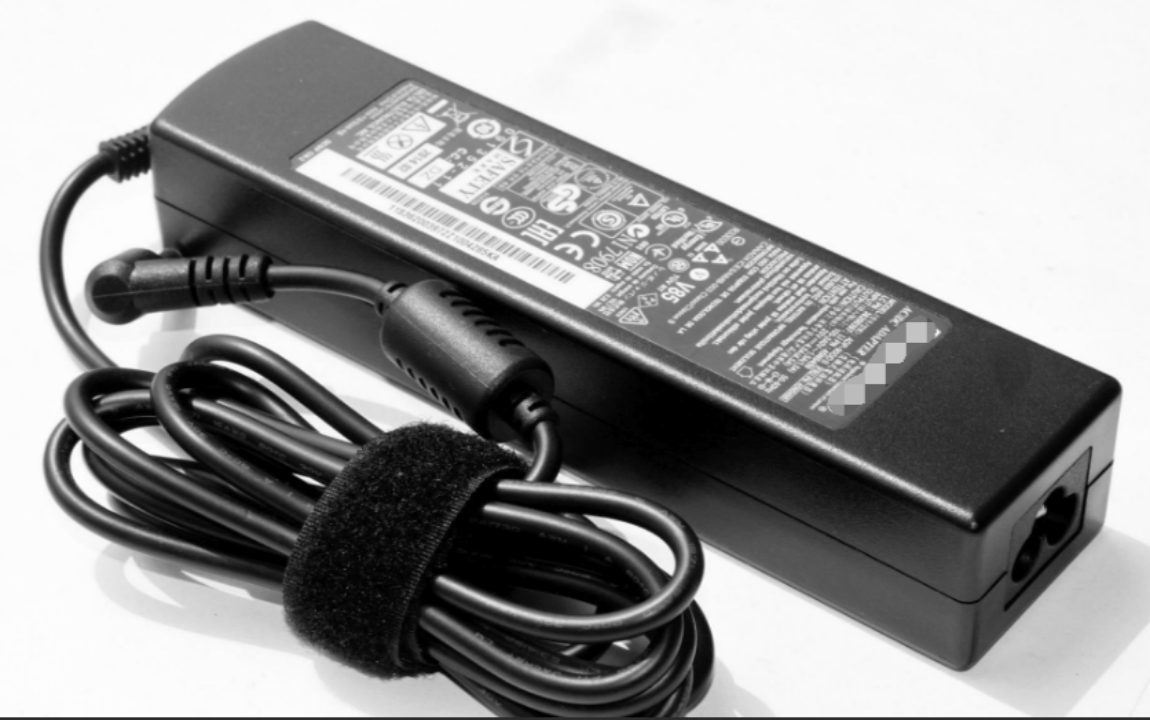

带有磁环的适配器

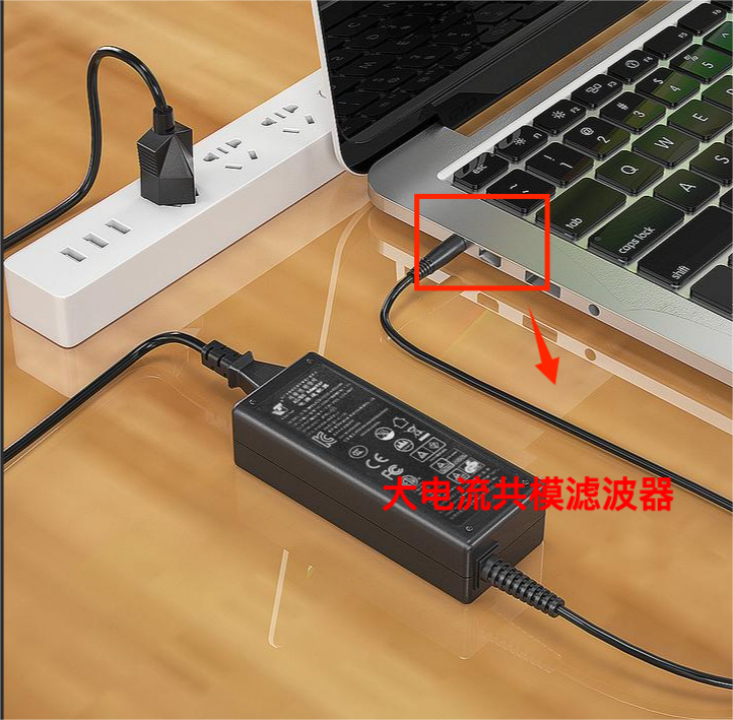

利用大电流共模滤波器代替磁环标题

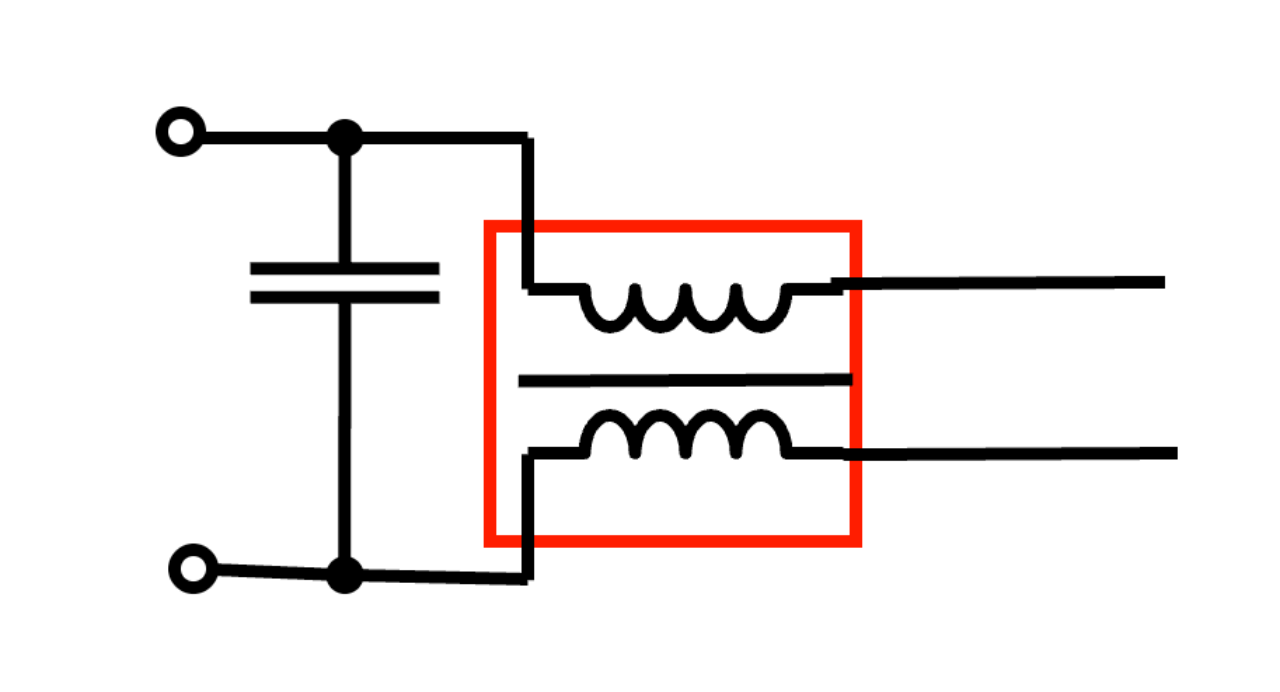

整改接口电路图如下：

优势

降低EMI影响：大电流共模滤波器能有效减少电磁干扰对周边电子设备的干扰。电磁干扰（EMI）是电子设备中常见的问题，它会影响设备的正常工作，甚至导致设备损坏。通过抑制共模干扰，大电流共模滤波器有助于提升整个系统的电磁兼容性，确保设备在复杂的电磁环境中稳定运行。

提升电源线抗扰能力：大电流共模滤波器能够增强电源线对外部干扰的抵抗能力。在电源传输过程中，外部干扰可能会通过电源线进入设备，影响设备的正常工作。大电流共模滤波器通过抑制干扰信号，确保电源供应的纯净和稳定，从而提高设备的抗干扰能力。

大电流共模滤波器替代适配器输出磁环的方案适用于需要高效率电源管理的应用场景。例如，在对电源质量要求较高、对电磁干扰敏感的电子设备或系统中，如医疗设备、精密仪器、通信设备等，使用大电流共模滤波器可以有效提升电源的稳定性和抗干扰能力，确保设备的正常工作。

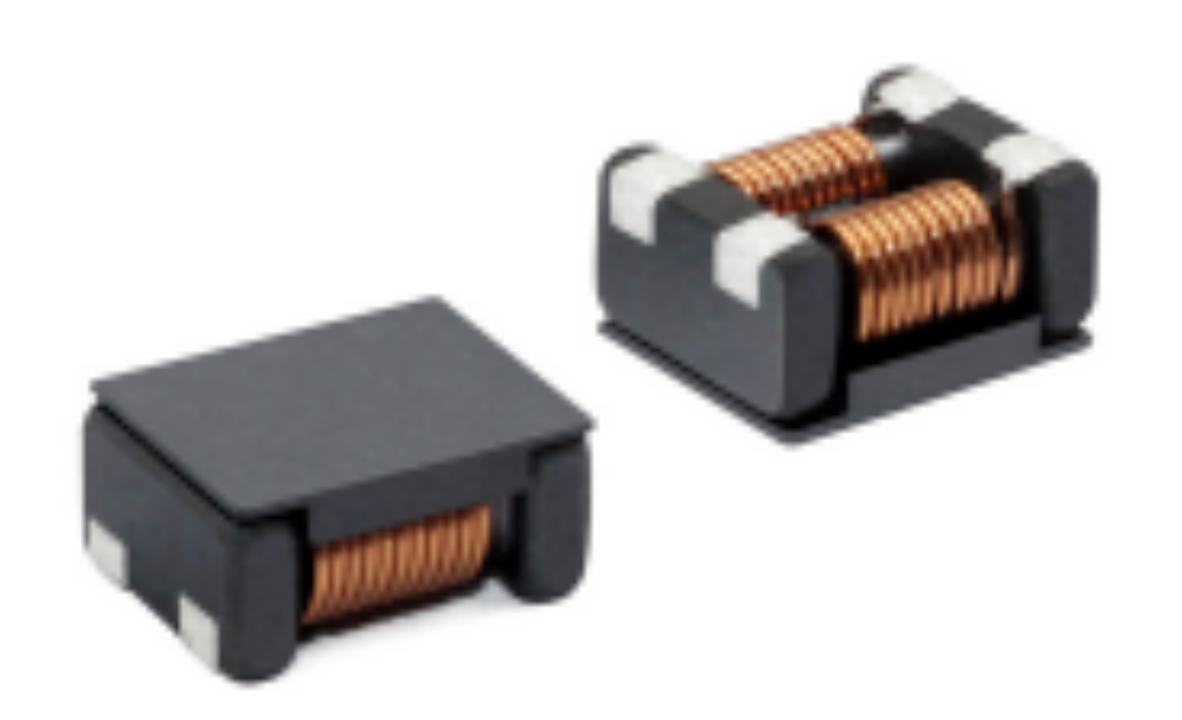

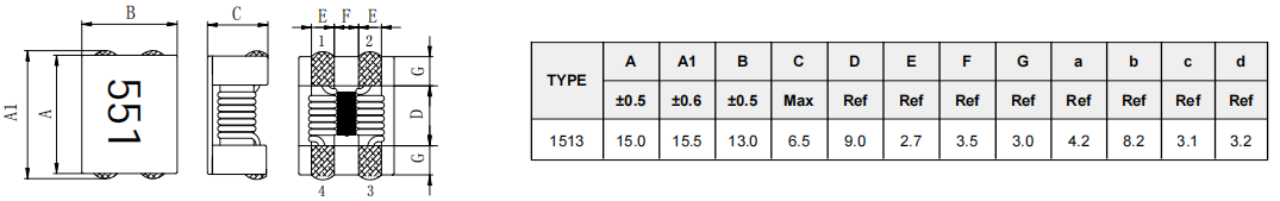

TSCF1513-2LSXMT尺寸：

TSCF1513-2LSXMT规格参数：

Part Number

Impedance
(Ω)@100MHz

DC
Resistance
(mΩ)Max

Rated Current
(A)Max

Rated Voltage
(V)Max

Insulation
Resistance
(MΩ)Min

Marking

MIN

TYP

 TSCF1513-2L101MT-H

100

190

3.5

20.0

125

10

101

TSCF1513-2L301MT

225

300

5.0

13.0

125

10

301

 TSCF1513-2L301MT-H

225

300

4.0

15.0

125

10

301

TSCF1513-2L501MT

400

500

6.0

10.0

125

10

501

TSCF1513-2L551MT

400

550

6.0

10.0

125

10

551

 TSCF1513-2L551MT-H

400

550

5.0

12.0

125

10

551

TSCF1513-2L601MT

500

600

7.0

10.0

125

10

601

TSCF1513-2L701MT

500

700

7.0

10.0

125

10

701

 TSCF1513-2L701MT-H

500

700

5.0

13.0

125

10

701

TSCF1513-2L102MT

800

1000

10.0

9.0

125

10

102

TSCF1513-2L152MT

1200

1500

23.0

5.0

125

10

152

TSCF1513-2L232MT

1800

2300

11.0

7.0

125

10

232

TSCF1513-2L302MT

2500

3000

75.0

4.0

125

10

302

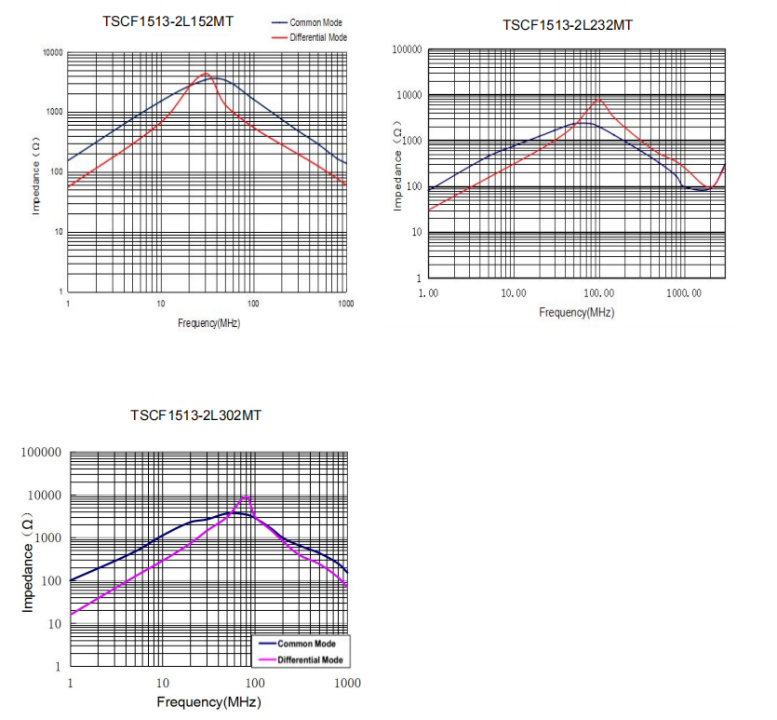

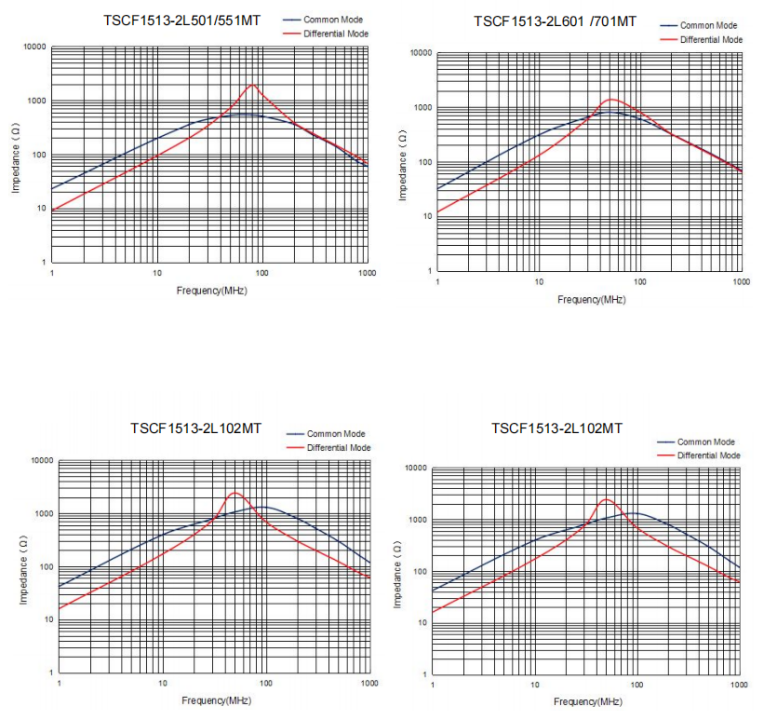

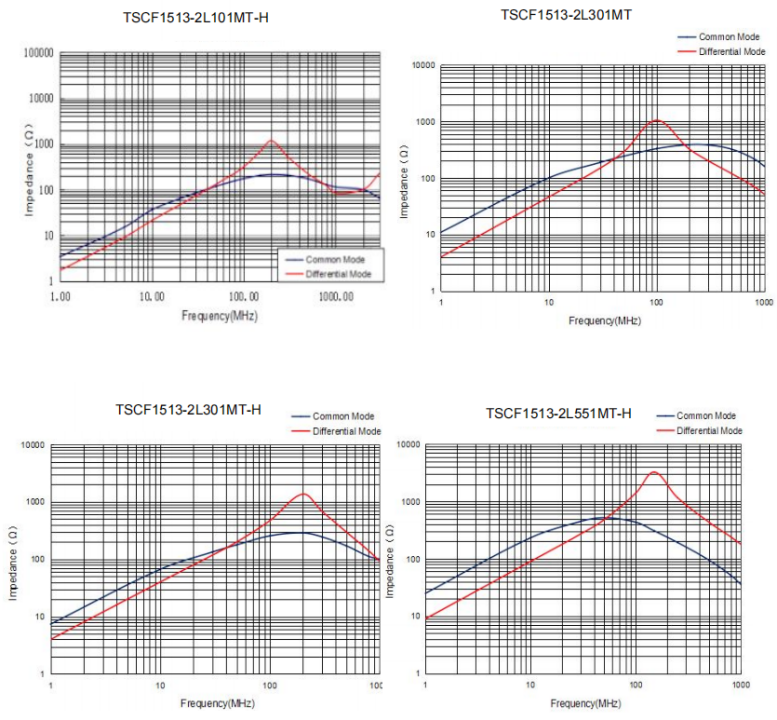

TSCF1513-2LSXMT电气特征：
