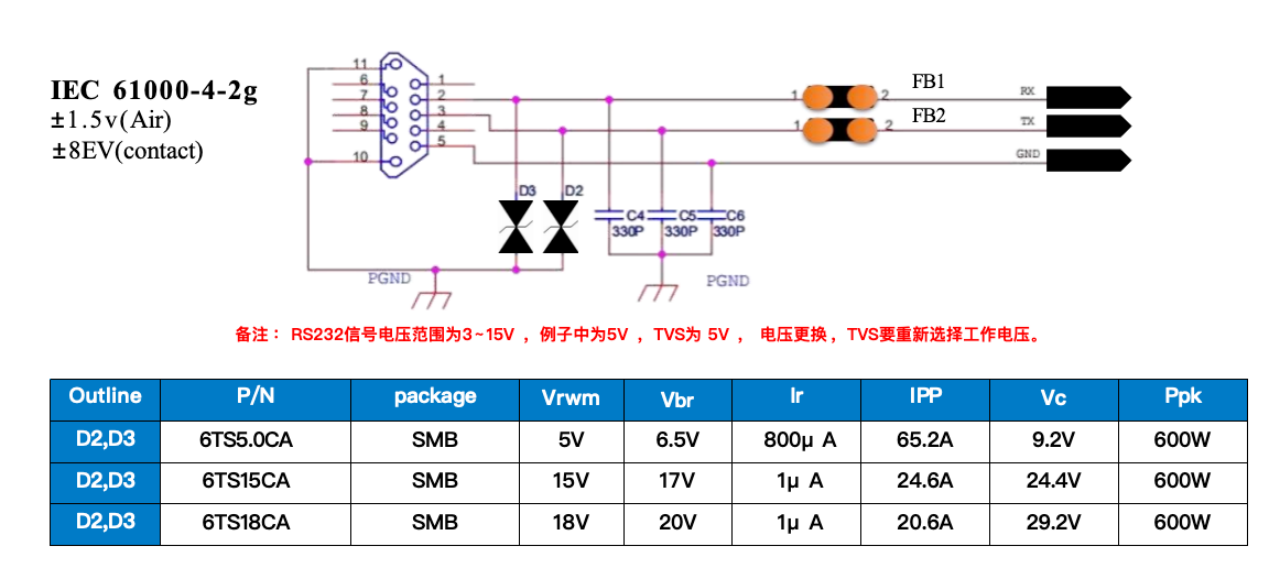

当静电浪涌侵袭RS232接口时，防护方案按以下步骤发挥作用：

TVS二极管（D2, D3）首先响应。当浪涌电压超过其阈值时，TVS二极管迅速导通，将过电压钳位在安全范围内，防止高电压击穿后端电路；滤波电容（C4, C5, C6）对信号进行滤波处理，消除静电浪涌引发的高频噪声，确保信号完整性；保护元件（FB1, FB2）限制浪涌电流的幅度，防止过大的电流对电路造成热损伤或引发其他故障。

TVS管的具体作用：

TVS管的核心功能是保护RS232接口电路免受过电压冲击。当接口遭受静电放电（ESD）或其他形式的瞬态高电压事件时，TVS管能够迅速响应并导通，将过高的电压钳位在一个安全的水平。这种钳位作用有效地防止了高电压对后续电路元件（如RS232接口芯片、电容等）造成损害，确保了电路的稳定性和可靠性。

连接方式：

TVS管被精心连接在RS232接口的信号线上，具体连接在接口的引脚与地（PGND）之间。这种连接方式使得TVS管能够直接监测并钳位信号线上的瞬态高电压，从而在浪涌事件发生时迅速提供保护，确保RS232接口的正常工作。

与其他元件的交互：

TVS管与电容（C4、C5、C6）等元件协同工作，共同构成RS232接口的静电浪涌防护网络。电容在电路中起到滤波、储能等作用，有助于稳定信号并滤除高频噪声。而TVS管则在瞬态高电压出现时快速导通，将电压钳位在安全范围内。两者相互配合，共同保护电路免受静电浪涌等过电压的影响。

对电路性能的影响：

TVS管的存在显著提高了RS232接口电路的抗静电浪涌能力。它确保了接口在恶劣的电磁环境下仍能正常工作，提高了电路的可靠性和稳定性。同时，TVS管的选择和配置也需要综合考虑其对电路其他性能参数的影响，如响应时间、钳位电压和漏电流等。此外，值得注意的是，当RS232信号电压范围发生变化时（如从5V更换为其他电压值），需要相应调整TVS管的工作电压，以确保其能够在合适的电压范围内有效地保护电路。

Part Number		VR	IR@VR	VBR@IT		IT	Vc@lpp	Ipp
Uni-Polar	Bi-Polar	V	μA	min(V)	max(V)	mA	max(V)	A
6TS3.3A	——	3.3	600	5.2	6	10	8.0	75.00
6TS5.0A	6TS5.0CA	5.0	800	6.40	7.00	10	9.2	65.22
6TS6.0A	6TS6.0CA	6.0	800	6.67	7.37	10	10.3	58.26
6TS6.5A	6TS6.5CA	6.5	500	7.22	7.98	10	11.2	53.58
6TS7.0A	6TS7.0CA	7.0	200	7.78	8.60	10	12.0	50.00
6TS7.5A	6TS7.5CA	7.5	100	8.33	9.21	1	12.9	46.52
6TS8.0A	6TS8.0CA	8.0	50	8.89	9.83	1	13.6	44.12
6TS8.5A	6TS8.5CA	8.5	20	9.44	10.40	1	14.4	41.67
6TS9.0A	6TS9.0CA	9.0	10	10.00	11.10	1	15.4	38.97
6TS10A	6TS10CA	10.0	5	11.10	12.30	1	17.0	35.30
6TS11A	6TS11CA	11.0	1	12.20	13.50	1	18.2	32.97
6TS12A	6TS12CA	12.0	1	13.30	14.70	1	19.9	30.16
6TS13A	6TS13CA	13.0	1	14.40	15.90	1	21.5	27.91
6TS14A	6TS14CA	14.0	1	15.60	17.20	1	23.2	25.87
6TS15A	6TS15CA	15.0	1	16.70	18.50	1	24.4	24.60
6TS16A	6TS16CA	16.0	1	17.80	19.70	1	26.0	23.08
6TS17A	6TS17CA	17.0	1	18.90	20.90	1	27.6	21.74
6TS18A	6TS18CA	18.0	1	20.00	22.10	1	29.2	20.55
6TS20A	6TS20CA	20.0	1	22.20	24.50	1	32.4	18.52
6TS22A	6TS22CA	22.0	1	24.40	26.90	1	35.5	16.91
6TS24A	6TS24CA	24.0	1	26.70	29.50	1	38.9	15.43
6TS26A	6TS26CA	26.0	1	28.90	31.90	1	42.1	14.26
6TS28A	6TS28CA	28.0	1	31.10	34.40	1	45.4	13.22
6TS30A	6TS30CA	30.0	1	33.30	36.80	1	48.4	12.40
6TS33A	6TS33CA	33.0	1	36.70	40.60	1	53.3	11.26
6TS36A	6TS36CA	36.0	1	40.00	44.20	1	58.1	10.33
6TS40A	6TS40CA	40.0	1	44.40	49.10	1	64.5	9.31
6TS43A	6TS43CA	43.0	1	47.80	52.80	1	69.4	8.65
6TS45A	6TS45CA	45.0	1	50.00	55.30	1	72.7	8.26
6TS48A	6TS48CA	48.0	1	53.30	58.90	1	77.4	7.76
6TS51A	6TS51CA	51.0	1	56.70	62.70	1	82.4	7.29
6TS54A	6TS54CA	54.0	1	60.00	66.30	1	87.1	6.89
6TS58A	6TS58CA	58.0	1	64.40	71.20	1	93.6	6.42
6TS60A	6TS60CA	60.0	1	66.70	73.70	1	96.8	6.20
6TS64A	6TS64CA	64.0	1	71.10	78.60	1	103.0	5.83

Part Number		VR	IR@VR	VeR@IT		IT	Vc@Ipp	Ipp
Uni-Polar	Bi-Polar	V	μA	min(V)	max(V)	mA	max(V)	A
6TS70A	6TS70 CA	70.0	1	77.80	86.00	1	113.0	5.31
6TS75A	6TS75CA	75.0	1	83.30	92.10	1	121.0	4.96
6TS78A	6TS78CA	78.0	1	86.70	95.80	1	126.0	4.77
6TS85A	6TS85CA	85.0	1	94.40	104.0	1	137.0	4.38
6TS90A	6TS90 CA	90.0	1	100.0	111.0	1	146.0	4.11
6TS100A	6TS100CA	100.0	1	111.0	123.0	1	162.0	3.71
6TS110A	6TS110CA	110.0	1	122.0	135.0	1	177.0	3.39
6TS120A	6TS120CA	120.0	1	133.0	147.0	1	193.0	3.11
6TS130A	6TS130CA	130.0	1	144.0	159.0	1	209.0	2.88
6TS150A	6TS150CA	150.0	1	167.0	185.0	1	243.0	2.47
6TS160A	6TS160CA	160.0	1	178.0	197.0	1	259.0	2.32
6TS170A	6TS170CA	170.0	1	189.0	209.0	1	275.0	2.19
6TS180A	6TS180CA	180.0	1	201.0	222.0	1	292.0	2.06
6TS190A	6TS190CA	190.0	1	209.0	233.0	1	308.0	1.96
6TS200A	6TS200CA	200.0	1	224.0	247.0	1	324.0	1.86
6TS210A	6TS210CA	210.0	1	237.0	263.0	1	340.0	1.79
6TS220A	6TS220CA	220.0	1	246.0	272.0	1	356.0	1.69
6TS250A	6TS250CA	250.0	1	279.0	309.0	1	405.0	1.49
6TS300A	6TS300CA	300.0	1	335.0	371.0	1	486.0	1.24
6TS350A	6TS350CA	350.0	1	391.0	432.0	1	567.0	1.06
6TS400A	6TS400CA	400.0	1	447.0	494.0	1	648.0	0.93
6TS440A	6TS440CA	440.0	1	492.0	543.0	1	713.0	0.85
