TSMI252012PMX-1R0MT规格参数

一、引言

时源芯微TSMI252012PMX-1R0MT T-core一体成型贴片电感，它不仅具备1μH的电感值和±20%的高精度，更在尺寸、封装、屏蔽功能等方面展现出了卓越的设计智慧。本文将深入剖析这款电感器的结构特点、特性、工作原理、应用场景以及技术规格，为读者提供一个全面而详尽的了解。

二、结构特点

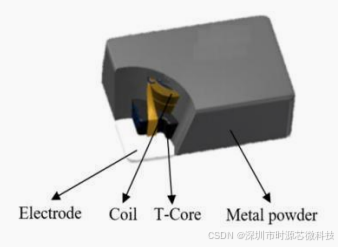

尺寸紧凑：TSMI252012PMX-1R0MT电感器的尺寸为2.5mm x 2.0mm x 1.2mm（长x宽x高），这一小巧的体积设计，使得它在空间受限的电子设备中也能轻松安装，大大节省了宝贵的空间资源。这对于追求小型化、轻量化的现代电子产品而言，无疑是一个巨大的优势。



SMD封装：采用表面贴装（SMD）封装方式，不仅便于自动化装配和焊接，还显著提高了生产效率，降低了生产成本。这种封装方式使得电感器与电路板的连接更加牢固，提高了电路的可靠性和稳定性。

屏蔽功能：该电感器具备屏蔽功能，能够有效减少电磁干扰（EMI）。在高频电路中，电磁干扰是一个不容忽视的问题，它可能导致信号失真、电路性能下降甚至系统崩溃。而TSMI252012PMX-1R0MT电感器的屏蔽功能，则能够有效地抑制这种干扰，提升电路的稳定性和可靠性。

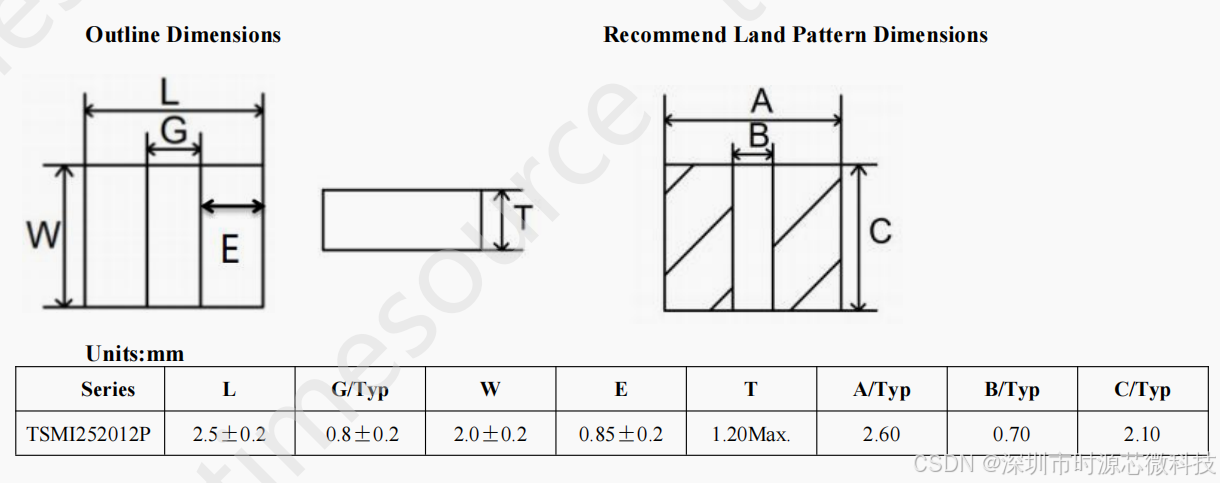

焊盘图案优化：推荐焊盘图案尺寸，这些尺寸经过精心设计，确保了良好的焊接性能和电气连接。在焊接过程中，这些优化的焊盘图案能够降低焊接失误率，

提高生产效率。

三、特性解析

电感值精确：电感值为1μH，精度高达±20%。这一精确的电感值选择，为设计师提供了更多的设计灵活性，使得电路能够满足对电感值的严格要求。同时，在100kHz频率下测试的电感值稳定性，也确保了电感器在高频电路中的可靠应用。

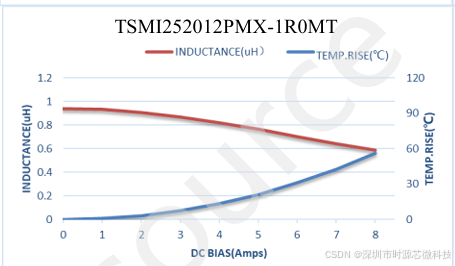

高电流承载能力：额定电流为6A（温度上升40°C时的典型值），表明该电感器能够承受较高的电流负载。在高功率电路中，这种高电流承载能力显得尤为重要，它能够确保电路在长时间高负载运行下的稳定性和可靠性。

饱和电流高：饱和电流（Isat）为5.6A（电感值下降30%时的电流值）。这一特性使得电感器在高电流条件下仍能保持较好的性能，不会因为电流过大而导致电感值急剧下降，从而保证了电路的稳定性和效率。

直流电阻低：直流电阻（DCR）典型值为16mΩ，最大值为22mΩ。这些参数对于评估电感器的能耗和热性能至关重要。低直流电阻意味着电感器在通电时产生的热量较少，有助于降低电路的整体功耗和提高效率。

工作温度范围广：工作温度范围为-55°C至125°C（包括自身温升）。这一广泛的温度范围使得电感器适用于各种环境条件，无论是寒冷的北方还是炎热的南方，都能保持稳定的性能。

四、工作原理

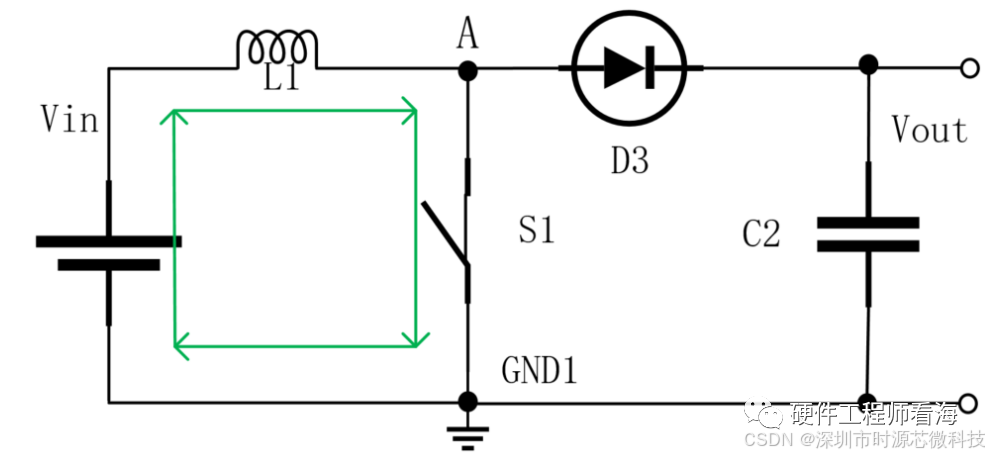

电感器的工作原理基于电磁感应原理。当电流通过电感器时，会在其周围产生磁场。这个磁场在电感器中储存能量，并在电流变化时释放。电感器对交流电（AC）有阻碍作用，对直流电（DC）则相对容易通过。这是因为在交流电路中，电流的方向和大小是不断变化的，这种变化会在电感器中产生感应电动势，从而阻碍电流的变化。而在直流电路中，电流的方向和大小保持不变，因此电感器对直流电的阻碍作用较小。

在电源电路中，电感器常用于滤波和能量存储。滤波是指通过电感器将交流成分从直流电源中滤除，以获得稳定的直流电压。能量存储则是指电感器在通电时储存能量，并在需要时释放能量，以满足电路的能量需求。TSMI252012PMX-1R0MT电感器同样遵循这一原理，通过其独特的结构和材料设计，实现了高性能和高可靠性。

五、应用场景

TSMI252012PMX-1R0MT电感器的高电流承载能力和小型化设计使其适用于多种应用场景。以下是几个典型的应用领域：

电源管理：在电源转换和分配中，电感器用于滤波和能量存储。通过滤除电源中的高频噪声和纹波，确保稳定的电源供应。同时，电感器还能储存能量并在需要时释放，以提高电路的效率和稳定性。在智能手机、平板电脑等便携式设备中，电源管理电路尤为重要，因为它们需要长时间运行并保持低功耗。



TSMI252012PMX-1R0MT电感器凭借其高性能和可靠性，成为了这些设备中不可或缺的元件之一。

滤波：在信号处理和电源线路中，电感器用于滤除不需要的高频噪声。通过选择合适的电感值和频率特性，可以有效地抑制噪声对电路的影响。在音频放大器、射频通信等应用中，滤波器的性能直接影响到信号的质量和系统的稳定性。TSMI252012PMX-1R0MT电感器以其精确的电感值和良好的频率特性，成为了这些应用中理想的滤波元件。

能量存储：在需要快速释放能量的应用中，如闪光灯、电动玩具等，电感器可以储存能量并在需要时快速释放。这种能量存储和释放的特性使得电感器在这些应用中具有独特的优势。例如，在闪光灯中，电感器可以在短时间内储存大量的电能，并在需要时迅速释放以产生强烈的闪光效果。TSMI252012PMX-1R0MT电感器凭借其高饱和电流和低直流电阻的特性，成为了这些应用中理想的能量存储元件。
