autosar通讯配置小结

一、前言

        因为本人是使用NeuSar进行工作，而不是维克多的工具链，可能会有些偏差，申明，本篇博客只作为工作笔记，不做任何其他用途，禁止转载；

二、DBC

        一般情况下，dbc是由客户输入，但是客户输入的东西参差不齐，到手里需要自己改改改，甚至有时候版本不一致还需要重新做，大概需要注意以下几个点

1.dbc建立过程

1）新建

        如果未提供通用模板，需要自建要注意以下几点：

• 模板选用：点击File中Create database后选用模板，按需求选择；

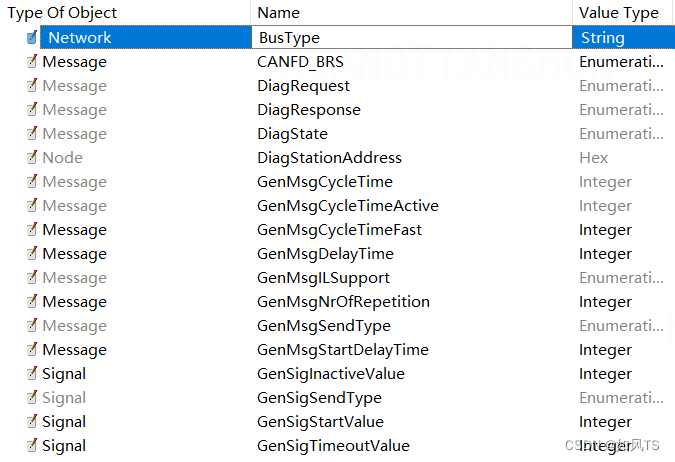

• 属性（attributes）：在CANdb++中，通过View栏中attributes选项进行属性添加；

        属性包括总线类型，CANFD_BRS,诊断部分，报文周期，报文发送方式

2）关系建立

• signal关联到Message可以直接鼠标拖动，或者右键Message，选择Edit Message，在signals栏中点击Add，添加signal；
• Message关联到Network：

        ① Tx部分：Tx部分可以直接鼠标拖动到Network中的Tx Message中，也可以右键Message（或双击），在Transmitters栏中点击Add选择节点；

        ② Rx部分：Rx部分需要双击节点或右键，在Mapped
