TiDB Online DDL 在 TiCDC 中的应用丨TiDB 工具分享

引言

TiCDC 作为 TiDB 的数据同步组件，负责直接从 TiKV 感知数据变更同步到下游。其中比较核心的问题是数据解析正确性问题，具体而言就是如何使用正确的 schema 解析 TiKV 传递过来的 Key-Value 数据，从而还原成正确的 SQL 或者其他下游支持的形式。本文主要通过对 TiDB Online DDL 机制原理和实现的分析，引出对当前 TiCDC 数据解析实现的讨论。

背景和问题

数据同步组件是数据库生态中不可或缺的生态工具，比较知名的开源单机数据库 MySQL 就将数据同步作为 Server 能力的一部分，并基于 MySQL binlog 实现异步/半同步/同步的主从复制。由于 MySQL 悲观事务模型和表元数据锁的存在，我们总是可以认为 MySQL binlog 中存在因果关系的 data 和 schema 符合时间先后顺序的，即：

New data commitTs > New schema commitTs

但是对于 TiDB 这种存储计算分离的架构而言，schema 的变更在存储层持久化，服务层节点作为多缓存节点，总是存在一个 schema 状态不一致的时间段。为了保证数据一致性和实现在线 DDL 变更，现有的分布式数据库大都采用或者借鉴了 Online, Asynchronous Schema Change in F1 机制。所以我们要回答的问题变成了，在 TiDB Online DDL 机制下，TiCDC 如何正确处理 data 和 schema 的对应关系，存在因果关系的 data 和 schema 是否仍然满足：

New data commitTs > New schema commitTs

为了回答这个问题，我们首先需要先阐述原始的 F1 Online Schema Change 机制的核心原理，然后描述当前 TiDB Online DDL 实现，最后我们讨论在当前 TiCDC 实现下，data 和 schema 的处理关系和可能出现的不同的异常场景。

F1 Online Schema Change 机制

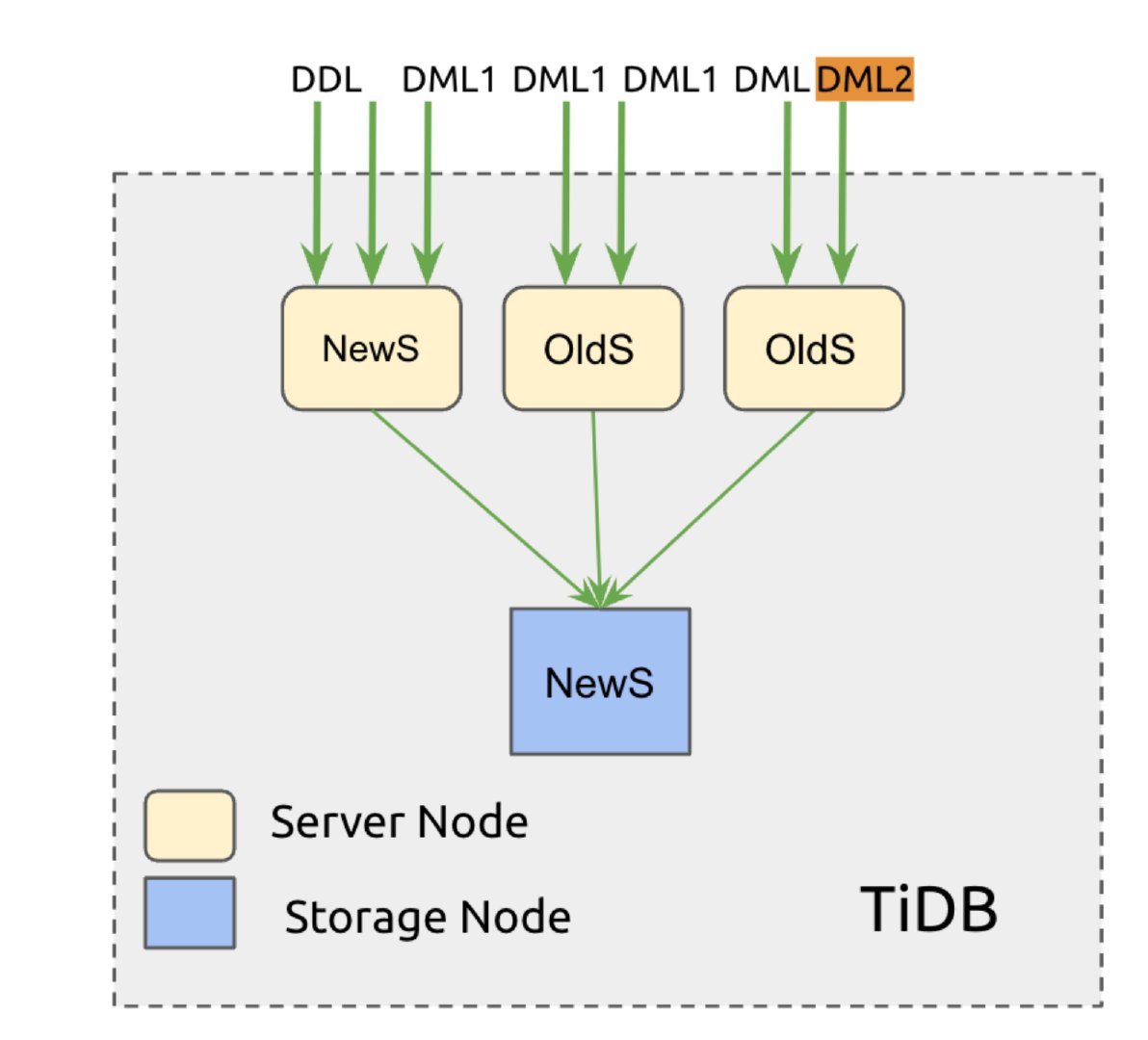

F1 Online Schema Change 机制要解决的核心问题是，在单存储多缓存节点的架构下，如何实现满足数据一致性的 Online Schema 变更，如图 1 所示：

图 1: 单存储多缓存节点的架构下的 schema 变更

这里我们定义数据不一致问题为数据多余(orphan data anomaly)和数据缺失(integrity anomaly)，Schema 变更结束后出现数据多余和数据缺失我们就认为数据不一致了。这类系统的 schema 变更问题特点可以总结成以下 3 点：

1. 一份 schema 存储，多份 schema 缓存

2. 部分 new schema 和 old schema 无法共存

3. 直接从 old schema 变更到 new schema 时，总是存在一个时间区间两者同时存在

特点 1 和特点 3 是系统架构导致的，比较容易理解。特点 2 的一个典型例子是 add index，加载了 new schema 的服务层节点插入数据时会同时插入索引，而加载了 old schema 的服务层节点执行删除操作只会删除数据，导致出现了没有指向的索引, 出现数据多余。

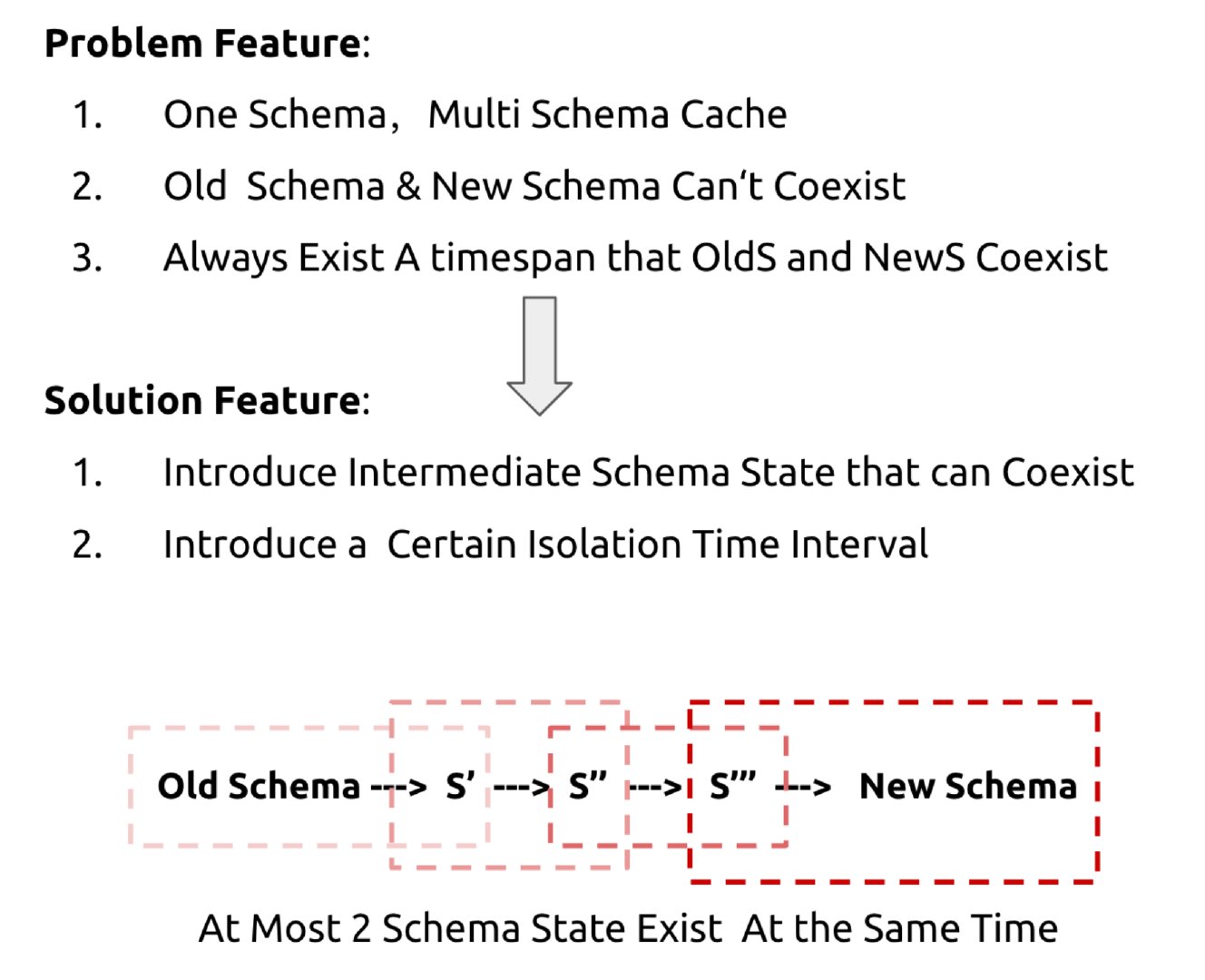

Schema 变更问题的特点 2 和特点 3 看起来是互相矛盾的死结，new schema 和 old schema 无法共存，但又必然共存。而 F1 Online Schema 机制提供的解决方案也很巧妙，改变不了结果就改变条件。所以该论文的解决思路上主要有 2 点，如图 2 所示：

图 2: F1 Online DDL 解决方案

1. 引入共存的中间 schema 状态，比如 S1->S2’->S2, S1 和 S2’ 可以共存，S2’ 和 S2 可以共存；

2. 引入确定的隔离时间区间，保证无法共存的 schema 不会同时出现；

具体来讲：

• 引入共存的中间 schema 状态

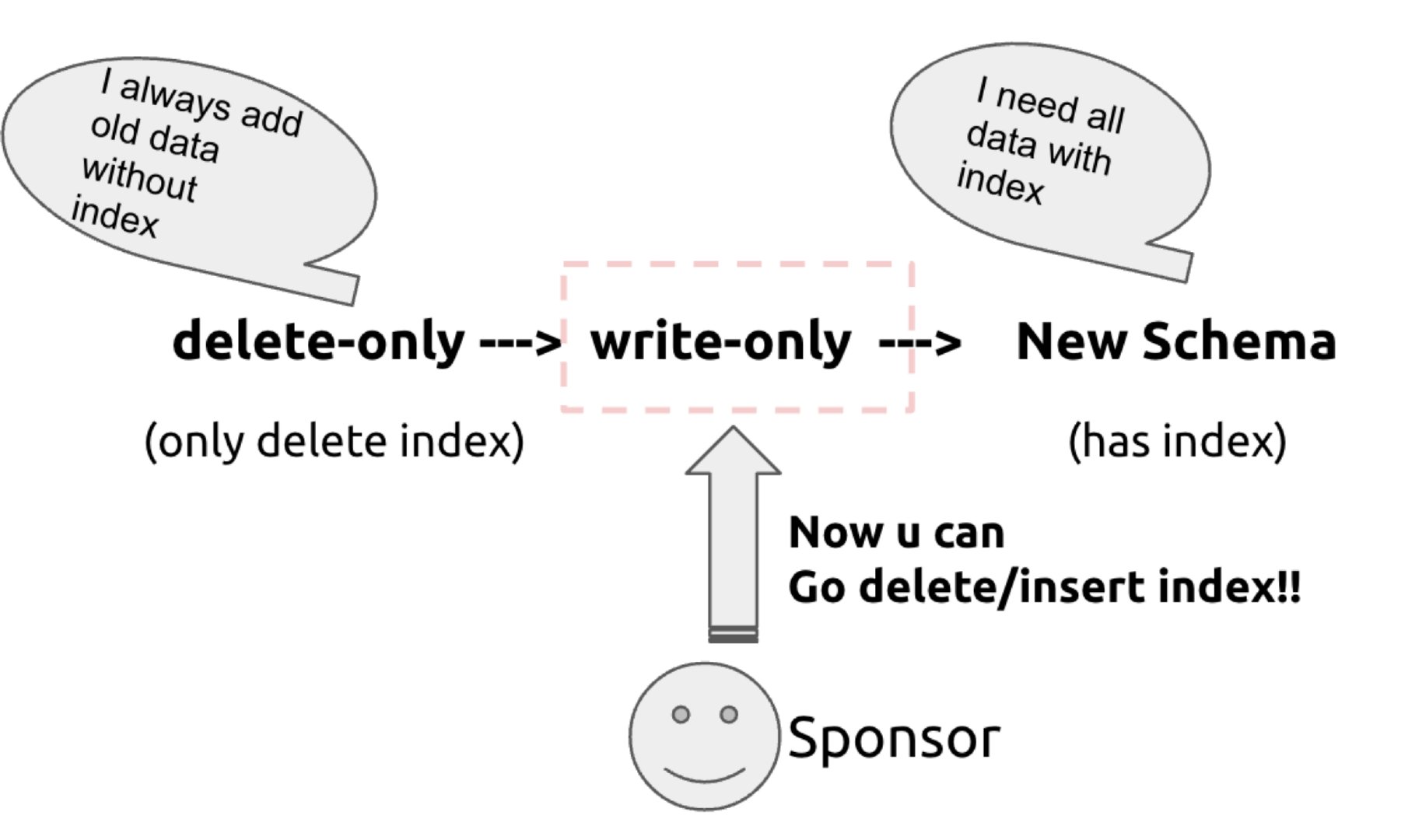

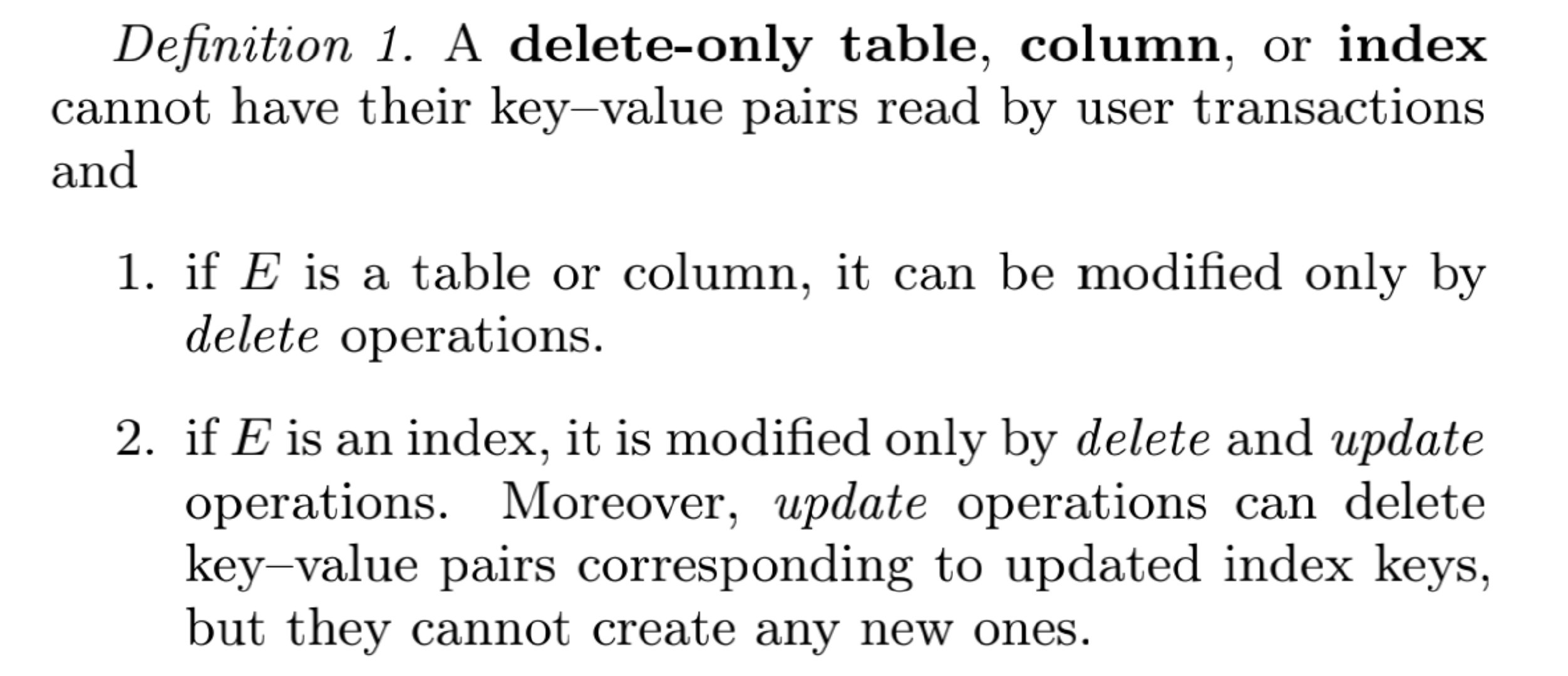

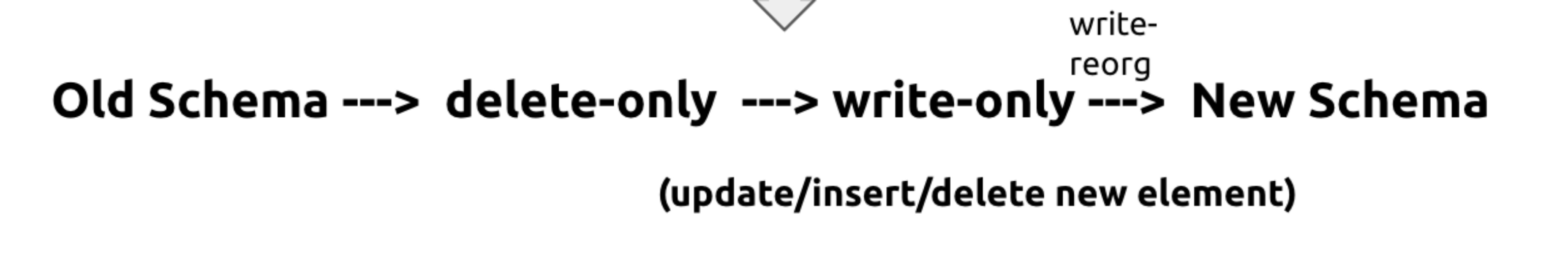

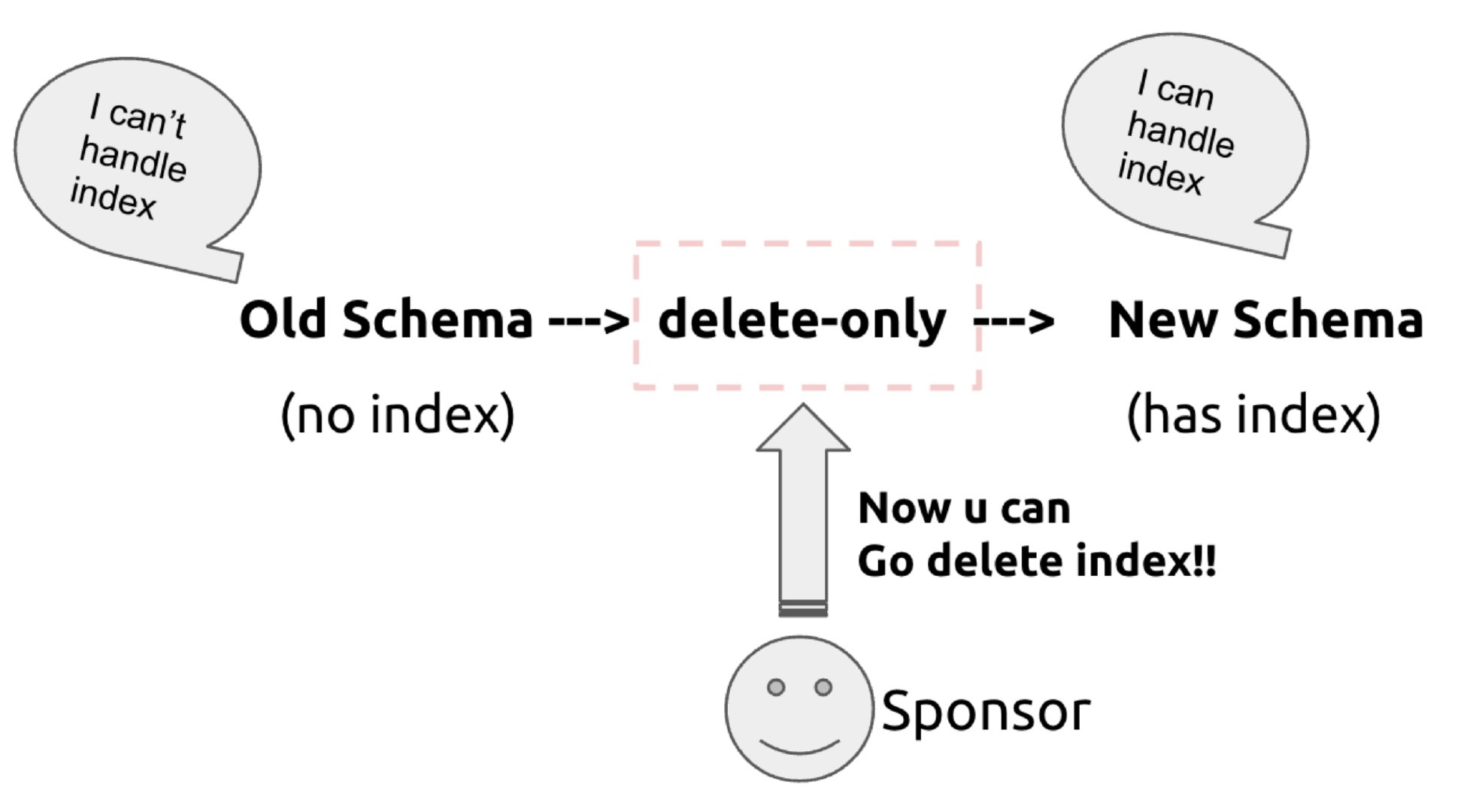

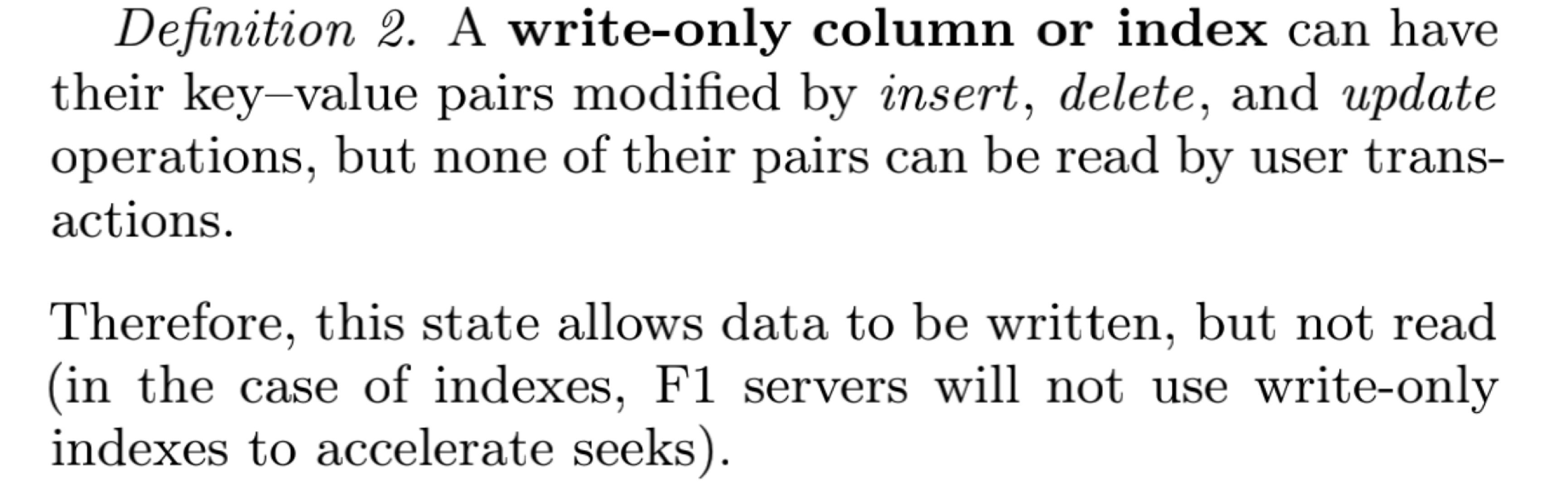

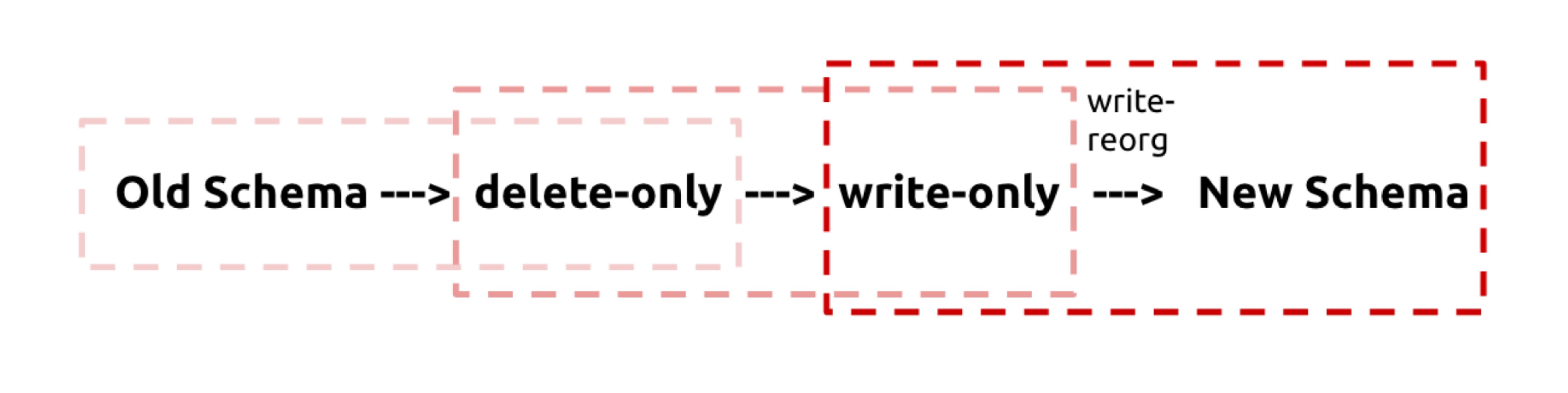

因为直接从 schema S1 变更到 schema S2 会导致数据不一致的问题，所以引入了 delete-only 和 write-only 中间状态，从 S1 -> S2 过程变成 S1 -> S2+delete-only -> S2+write-only -> S2 过程，同时使
