单片机实验12：ADC实现电压测量

ADC实现电压测量，XPT2046芯片可测电压范围为 0 ~ 6V，分辨率为4095
点击了解XPT2046

单片机晶振为11.0592

实验源代码：

• XPT2046.h

#include <reg52.h>
#include <intrins.h>

#define uint unsigned int
#define uchar unsigned char

sbit DIN = P3^4;
sbit ADCS = P3^5;
sbit DCLK = P3^6;
sbit DOUT = P3^7;

sbit led2 = P2^2;
sbit led3 = P2^3;
sbit led4 = P2^4;

XPT2046.c

 #include "XPT2046.h"

void WRITE_AD(uchar dat)	 //写入数据函数
{
	uchar i;
	DCLK = 0;
	for(i=0;i<8;i++)
	{
		DIN = dat >> 7;		 //将dat右移7位赋值给DIN，值得注意的是dat本身并没有变化
		dat <<= 1;			 //将dat左移1位赋值给dat，此时dat本身发生了变化
		DCLK = 0;
		DCLK = 1;
	}
}

uint READ_AD()				//读取写入的数据
{
	uchar i;
	uint dat=0;
	DCLK = 0;
	for(i=0;i<12;i++)
	{
		dat <<= 1;			//读取时要先位移
		DCLK = 1;
		DCLK = 0;
		dat |= DOUT;		//将DOUT口的数据取反再赋值给dat
	}
	return dat;
}

uint LOAD_AD(uchar cmd)		//载入数据函数
{
	uint AD_value;
	uchar i;
	ADCS = 0;				//拉低片选
	DCLK = 0;
	WRITE_AD(cmd);			//先写入数据
	for(i=6;i>0;i--);		//给写入的数据一点转换的时间
	DCLK = 1;
	_nop_();				//_nop_()延时一个机器周期
	_nop_();
	DCLK = 0;
	_nop_();
	_nop_();
	AD_value = READ_AD();   //读取写入后的数据
	ADCS = 1;				//调高片选
	return AD_value;
}

• Main.c

#include "reg52.h"
#include "XPT2046.h"

uint LOAD_AD(uchar cmd);	//声明函数存在

number[5];					//数组用于P0的段选
uchar code duanxuan_xs[] = {0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd};  //带小数点的数字 0 ~ 6
uchar code duanxuan[] = {0x3f,0x06,0x5b,0x4f,	  //0,1,2,3
						 0x66,0x6d,0x7d,0x07,	  //4,5,6,7
					 	 0x7f,0x6f,0x77,0x7c,	  //8,9,A,B
						 0x39,0x5e,0x79,0x71};	  //C,D,E,F		段选

void delay_xms(uchar i)		//延时函数
{
	uchar m;
	for(;i>0;i--)
		for(m=110;m>0;m--);
}

void data_AD()	   //获得电位器的数据
{
	static uchar n=0;	//声明静态无符号字符型n,注意这里一点要是静态变量
	uint temp;			//临时变量
	uint Vol;			//存储电压
	if(n == 50)			//n用于调控使用LOAD_AD获取数据的频率
	{
		temp = LOAD_AD(0x94);
		Vol = (60000/4095)*temp;			//将十分微小的电压值放大10000倍，最大为6V，放大后为60000
		n=0;
	}
	n++;
	number[0] = duanxuan_xs[Vol/10000];	  	//存储个位上的数据
	number[1] = duanxuan[Vol%10000/1000];   //十分位
	number[2] = duanxuan[Vol%1000/100];	    //百分位
	number[3] = duanxuan[Vol%100/10];		//千分位
	number[4] = duanxuan[Vol%10];		    //万分位
}

void dispaly()    //数码管显示函数
{
	int i;
	for(i=0;i<6;i++)  //6代表只有前六位数码管显示，第六位为单位“ V ”
	{
		switch(i)
		{
			case(0):led2=1,led3=1,led4=1;break;
			case(1):led2=0,led3=1,led4=1;break;
			case(2):led2=1,led3=0,led4=1;break;
			case(3):led2=0,led3=0,led4=1;break;
			case(4):led2=1,led3=1,led4=0;break;
			case(5):led2=0,led3=1,led4=0;break;
			case(6):led2=1,led3=0,led4=0;break;
			case(7):led2=0,led3=0,led4=0;break;
		}
		if(i==5)
		{
			P0 = 0x3e;		  //在数字结尾显示“ V ”
		}
		else
		{
			P0 = number[i];	  //P0的段选来调控每一位显示的内容
		}
		delay_xms(10);	  //延时10ms
		P0 = 0x0;		  //消影
	}
}

void main()
{
	while(1)
	{
		data_AD();		 //获取数据
		dispaly();		 //将数据显示
	}
}

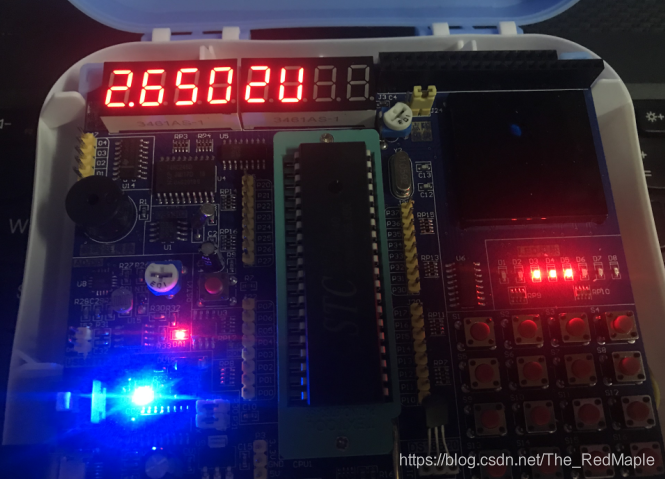

实验结果
