单片机之XPT2046

最新推荐文章于 2025-11-02 11:54:12 发布

原创最新推荐文章于 2025-11-02 11:54:12 发布 · 6.8k 阅读

33 ·

CC 4.0 BY-SA版权

文章标签：

#单片机

单片机专栏收录该内容

16 篇文章

订阅专栏

XPT2046是一种可以做触摸(压力)感应，热感应，光感应，烟雾感应等的对模拟信号转换成数字信号的芯片。
XPT2046 支持从 1.5V 到 5.25V 的低电压 I/O 接口。

电压：0V ~ 6V
温度：-40℃ ~ +85℃

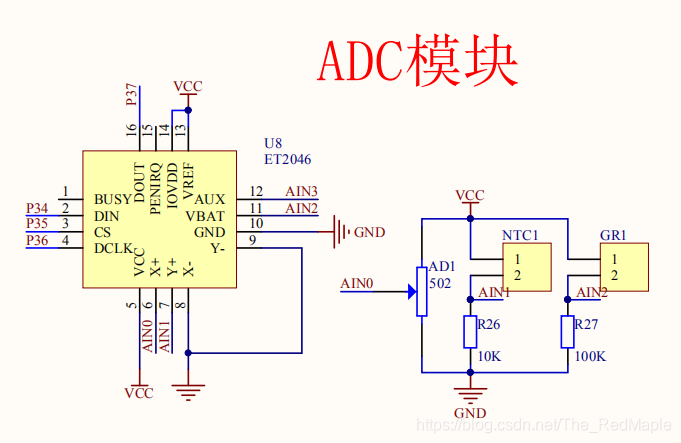

芯片模型图

在这里插入图片描述

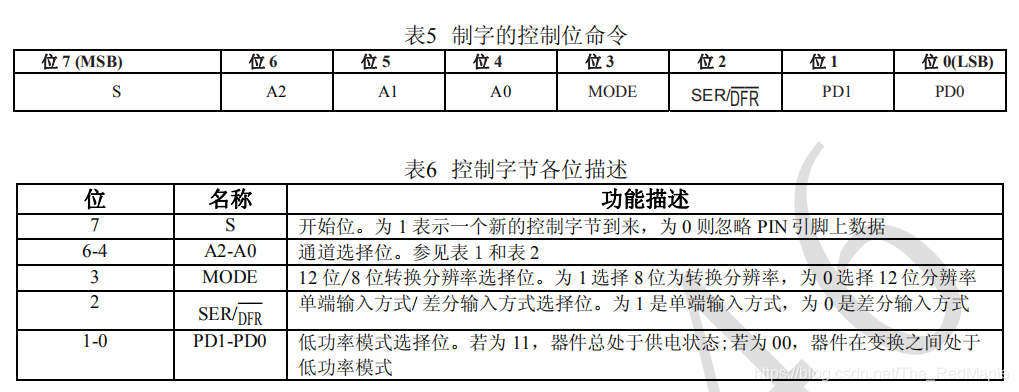

控制寄存器
模式选择

A2—A1— A0	模式
0 0 1	电位器模式
0 1 1	电位器模式
0 1 0	光敏电阻模式
1 0 1	热敏电阻模式
1 1 0	外部信号检测模式

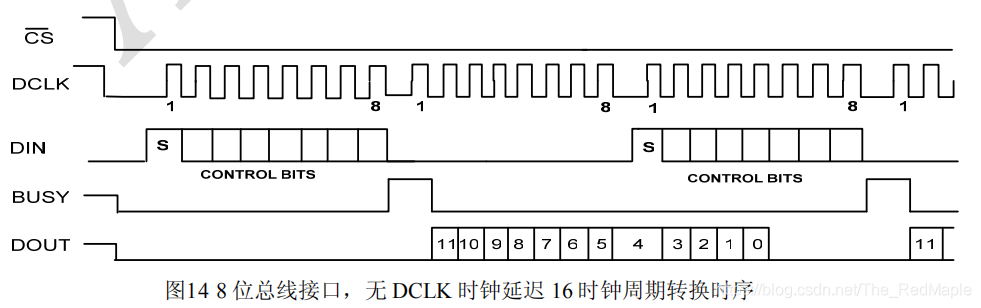

周期转换
