System generator与FPGA学习笔记（1）

1.system generator与matlab版本兼容问题的解决

这个问题在之前的博文中已经详细的解释过，并且搜索的话能够得到更加详实的结果，在此不多加赘述，仅把之前解释的方法放到此处。
题主安装的是2017版本的vivado和2019版本的matlab，如何能让sysgen找到2019版本的matlab是我第一个问题
解决方案在其他答主那里得到了答案，修改如下路径所示的文件

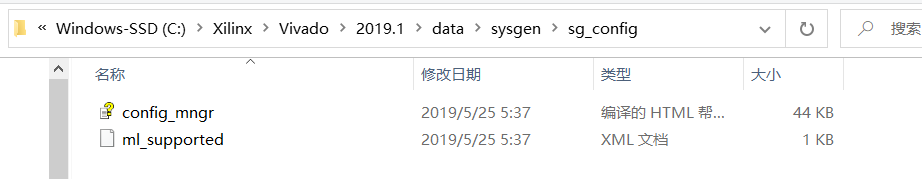

根据路径找到文件ml_supported
根据图示的文件路径找到此文件，

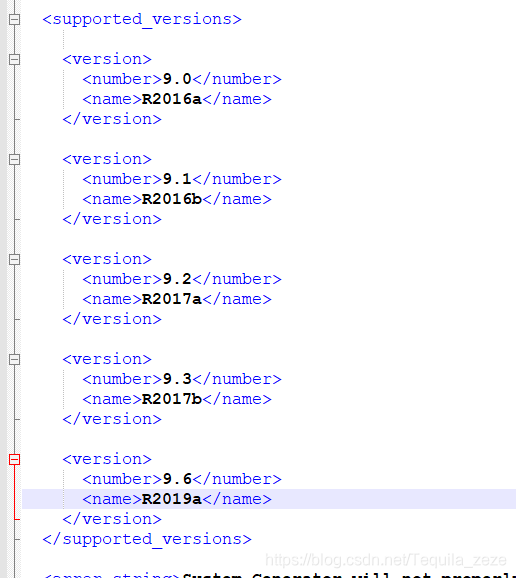

双击文件ml_supported，用记事本或者notepad打开，修改
根据自己对应的版本进行修改，版本序列可以右键matlab查看属性
主要修改步骤为按照已有的版本格式，复制用到的四行代码，修改number和name，number可以通过找到matlab的安装路径，打开bin文件夹，右键matlab的exe文件，查看其属性，查看其版本信息，可以得到编号。name则改为你所安装的版本。
需要注意的一点是所能增加的版本只能高于目前所支持的版本，不能低于目前版本。

2.使用sysgen时出现的ddl库文件丢失问题的解决

该问题困扰了我一段时间&
