AXI4协议详解（一）

写在前面：AMBA总线协议在SOC设计中的地位是不言而喻的，从本篇文章开始，将会依托于官方手册详解AXI4、AXI4-LITE、AHB、APB等目前最常见的AMBA总线协议，梳理一下其中常用的知识点。本篇为AXI4协议的开篇，更多解析将会在之后继续分享给大家。

AXI4协议是amba协议中比较新的一个协议，目前应用的也很广泛。例如在ZYNQ核的ARM与FPGA部分信息交互中就大量应用了AXI4总线协议，官方手册给出了以下几点的AXI协议特点：

• 地址/控制信号与数据处于不同阶段
• 支持非对齐数据传输
• 支持突发式传输，且仅需提供首地址
• 独立的读写通道，可提供低资源消耗DMA
• 支持发送多个待执行地址（outstanding address）
• 支持乱序数据包收发
• 允许插入寄存器以保证时序收敛

以上特点我们先按下暂且不表，在之后会通过仿真的方式逐步向大家展现上面的关键地方。AXI区别于其他总线的地方在于它的通道分离特性，AXI4协议具有五个独立的通道：读地址通道、读数据通道、写地址通道、写数据通道、写回应通道。通道分离带来了很多优点，比如地址通道与数据通道分离，使得AXI4总线当中的控制、地址信息与数据信息无固定的相位关系，支持在未收到回应时发送多个待执行操作的地址信息，这样的设置有利于流水线操作，提升传输效率与速度；当多个slave操作完成时间不一致时，完成顺序与Master的控制顺序可以不同，这就使得AXI总线具有了乱序数据包收发的特性，等等。

本篇文章主要说明解释AXI协议中的以下要点：

• 通道信号定义总览

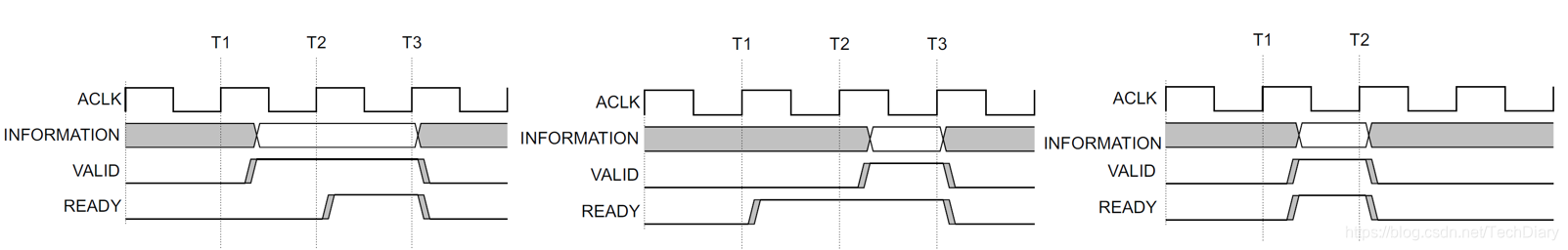

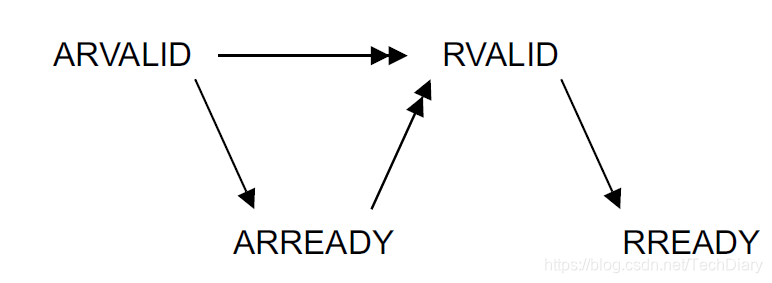

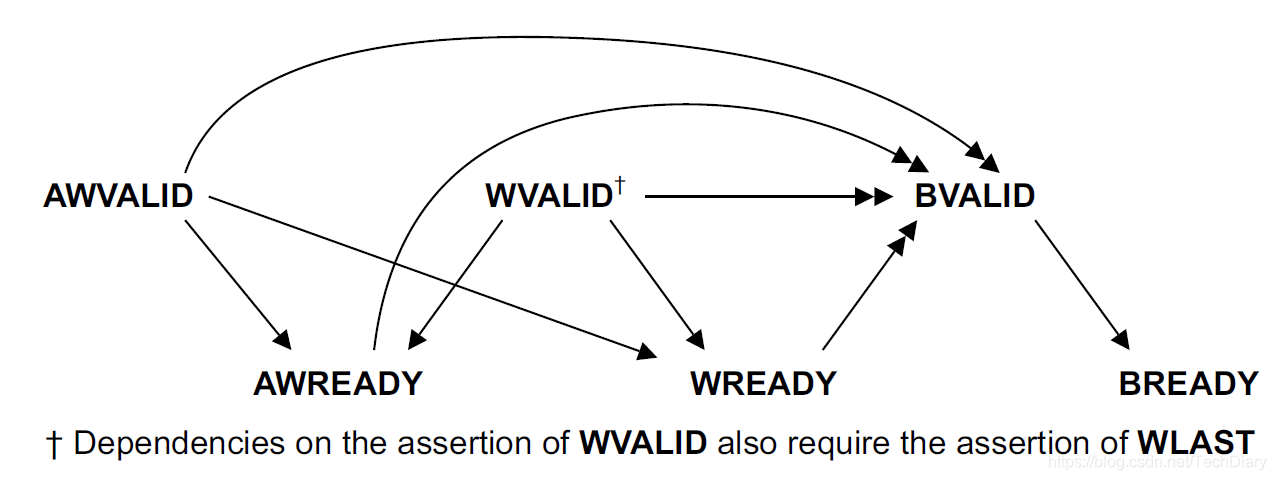

• AXI4总线中的握手机制

---

通道信号定义总览

下面是AXI4中各通道的信号表，笔者将读与写操作中对应的信号放在了一行，大家可以观察一下信号的规律：

通道	信号	方向	描述	通道	信号	方向	描述
Global	ACLK		全局时钟
Global	ARESETn		全局复位，低有效
WADDR	AWID	M2S	写地址ID号	RADDR	ARID	M2S	读地址ID号
WADDR	AWADDR	M2S	写地址	RADDR	ARADDR	M2S	读地址
WADDR	AWLEN	M2S
