1、补偿分类

欠补偿、完全补偿、过补偿。

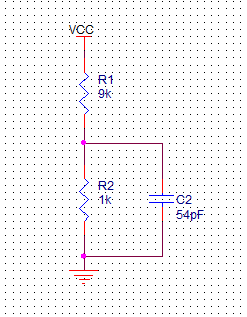

分压电路的补偿，比如在示波器测量分电阻的例子中。由于示波器内部都会有寄生电容，所以直接测量时会发生类似低通滤波的波形，换一种说法就是欠补偿。所以需要在上面电阻R1并联一个电容来补偿，也可以理解成C1和R2构成的高通滤波抵消了R1和C2构成的低通滤波的影响。

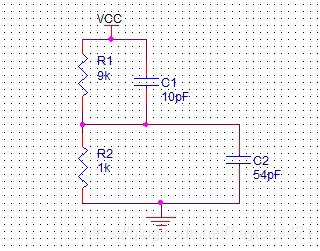

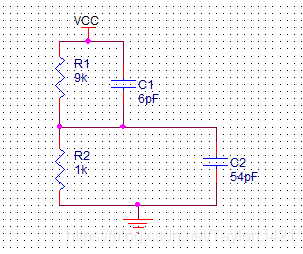

图一是欠补偿，图二是完全补偿，图三是过补偿。

补偿的计算公式：R1/R2=C2/C1

2、运放电路中的补偿

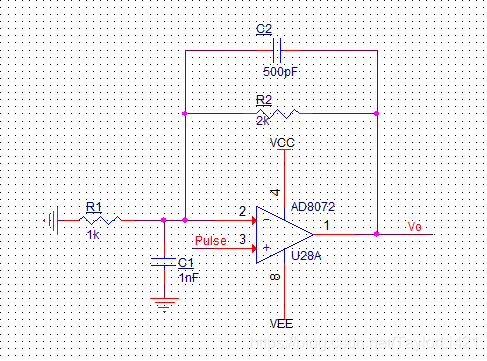

       运放中也需要进行补偿，如图C1假设是运放内部寄生电容，不进行补偿会引起过冲、振铃现象。C1是补偿电容，大小根据公式计算:R2/R1=C1/C2
