时序分析基本概念介绍——Timing Arc

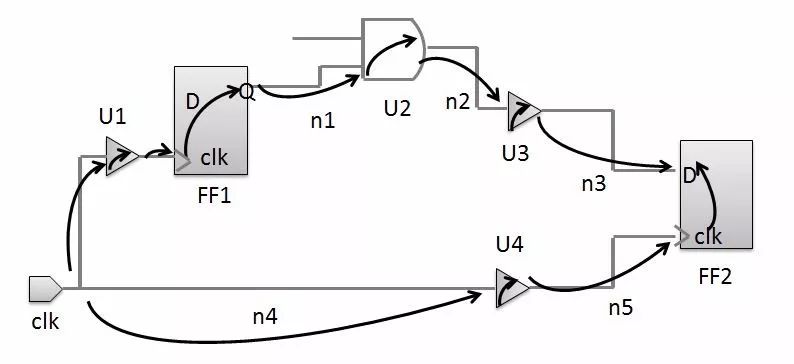

今天我们要介绍的时序基本概念是Timing arc，中文名时序弧。这是timing计算最基本的组成元素，在昨天的lib库介绍中，大部分时序信息都以Timing arc呈现。如果两个pin之间在timing上存在因果关系，我们就把这种时序关系称为Timing arc，主要分为定义时序延迟，和定义时序检查两种。为啥叫它时序弧？因为时序图中经常用一条弧形线段来表示它。如下图所示：cell的timing arc定义在lib中，net之间没有timing arc, 它的delay则有RC参数计算而出。

时序延迟的Timing arc：有以下几种

Combinational Timing Arc

Edge Timing Arc

Preset and Clear Timing Arc

Three State Enable & Disable Timing Arc

时序检查的Timing arc：有以下几种

Setup Timing
