在汽车电子开发中，以太网通信仿真已成为ECU测试、诊断和网络分析的关键环节。TSMaster作为一款强大的汽车电子仿真和测试工具，为工程师提供了高效的以太网通信解决方案。本手册将带您深入解析TSMaster的以太网通信配置、报文收发、协议仿真及自动化测试技巧，助您快速上手并提升开发效率。

本文关键词：TSMaster，以太网通信仿真

目录

Catalog

1. 符号说明

2. 功能概要

3. Windows窗体

4. 示例

5. 接口

1、符号说明

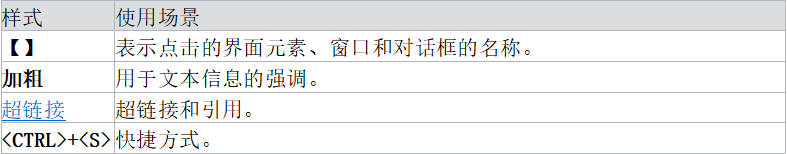

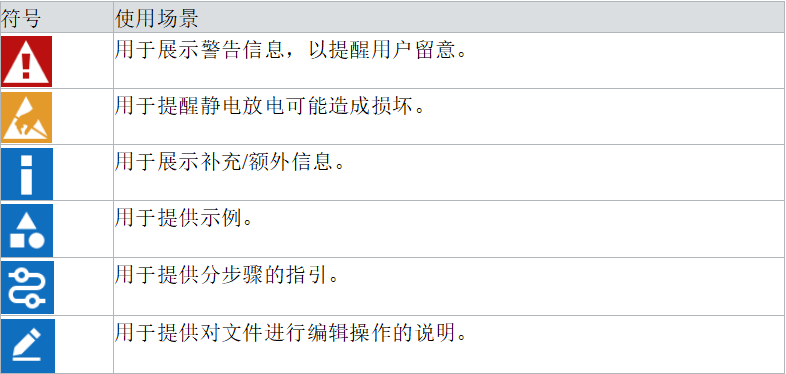

本文中所用到的一些样式和符号，可以参考以下表格说明。

2、功能概要

目前用户在软件开发时，面临着如下需要以太网通信仿真的场景：

▲ 多ECU通信，进行功能验证：真实ECU未开发完全；

▲ 模拟复杂通信工况和故障，测试系统的鲁棒性：真实ECU构造该类场景困难；

▲ 汽车软件升级，验证与其它版本兼容性：需不同版本的真实ECU；

▲ 不同的供应商提供的ECU通信、协作验证：不同供应商ECU协作不便；

▲ 其它开发/测试等问题。

基于以上用户问题，TSMaster开发者为用户开发了以太网通信仿真模块。该仿真模块使用以太网通讯协议，旨在高度模拟真实ECU之间的通信，为用户提供全面且有效的解决方案。

以太网通信仿真模块模拟真实ECU发送和接收通信报文的过程，验证软件在处理不同类型报文时的准确性和稳定性。该模块可灵活模拟各种通信故障场景，满足系统鲁棒性测试需求。比如，模拟网络延迟、数据包丢失、错误报文注入等故障情况，帮助开发者测试软件在复杂通信工况下的应对能力。

3、Windows窗体

以太网通信仿真模块主要包含以下三个功能区:

▲ 工具栏

▲ 节点显示

▲ 报文列表

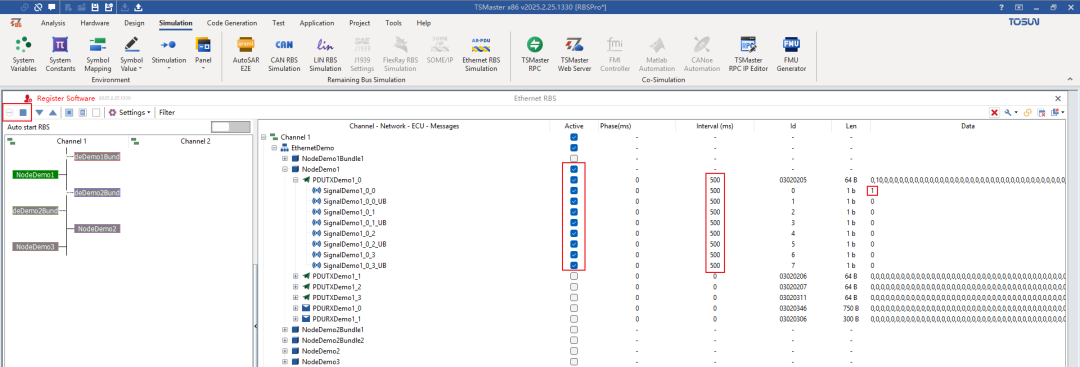

3.1 工具栏

常用功能显示集合。

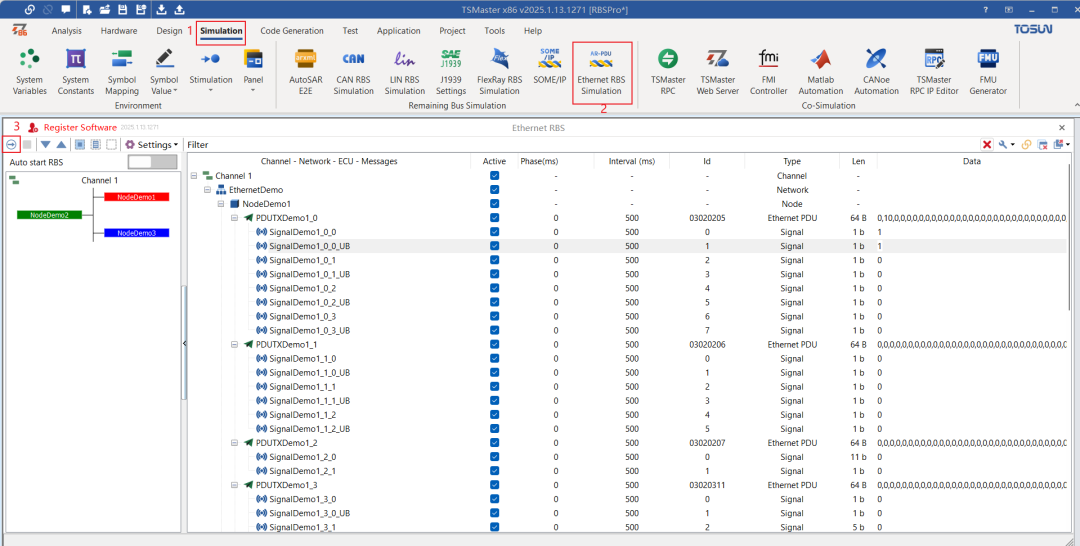

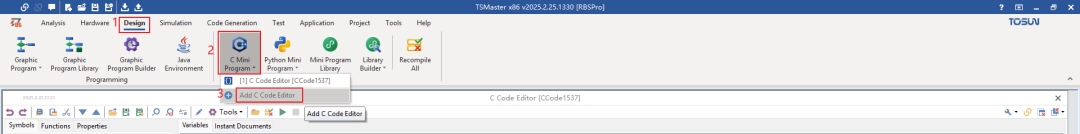

图1: 工具栏

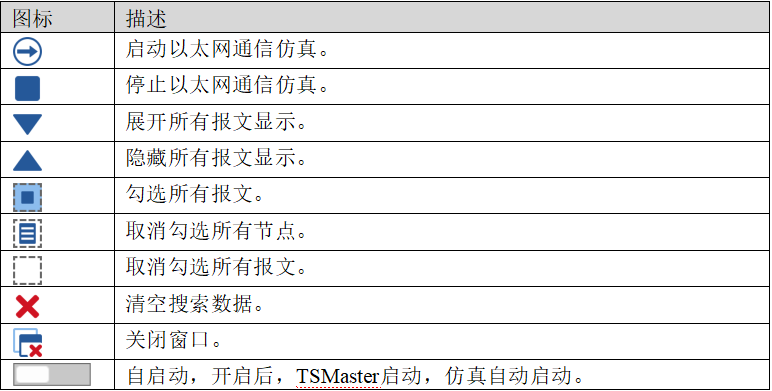

窗体图标说明如下：

3.2 节点显示

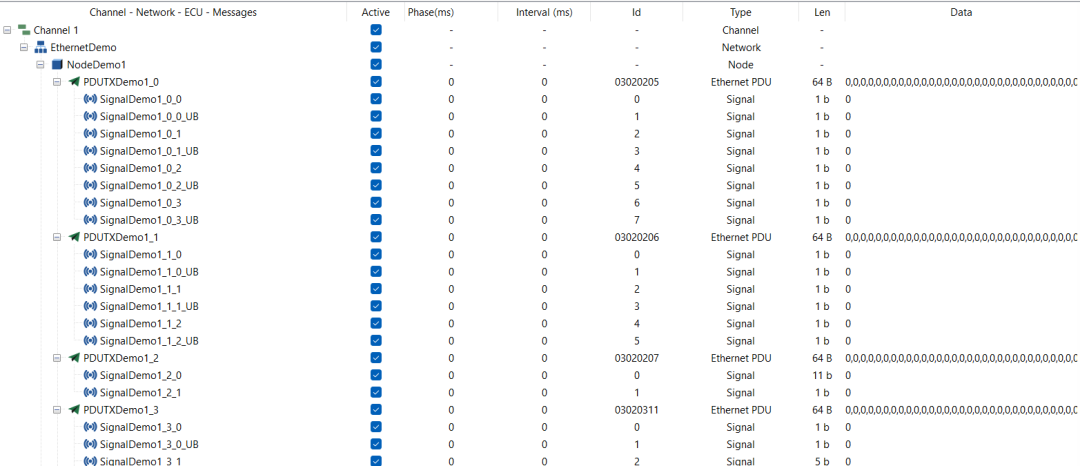

显示数据库的节点。鼠标悬浮在节点显示上，双击2次可勾选或取消勾选该节点。

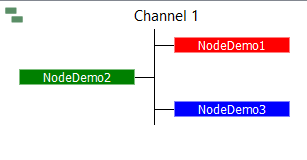

图2: 节点显示

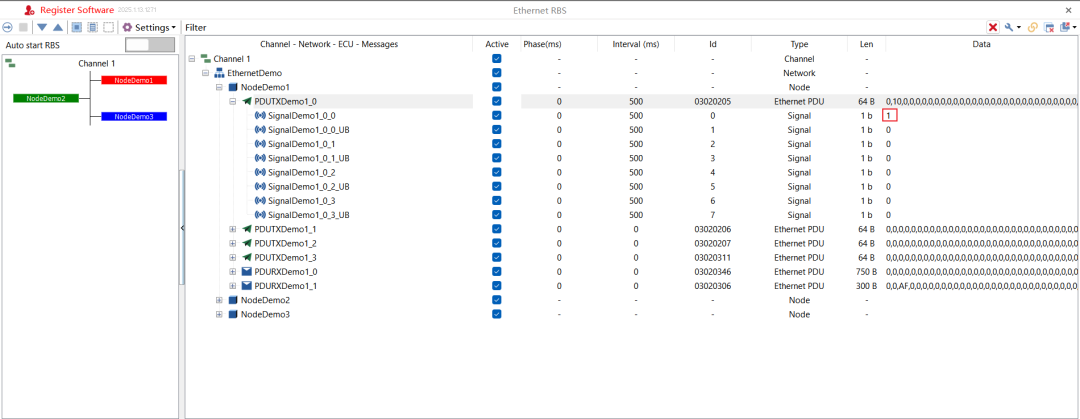

3.3 报文列表

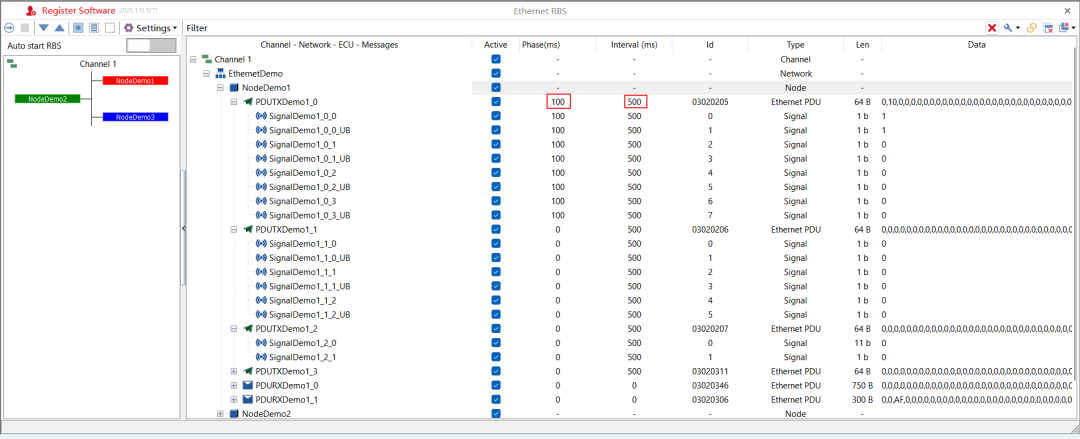

显示数据库中的所有报文。

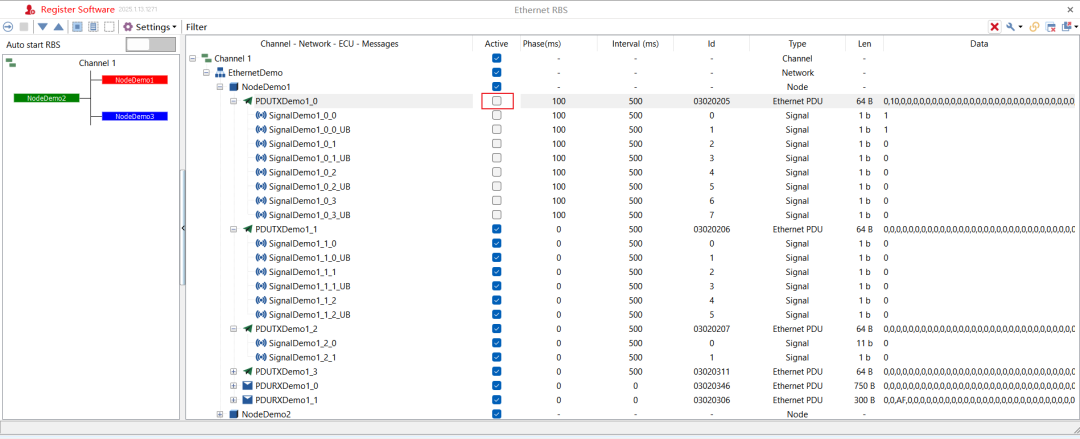

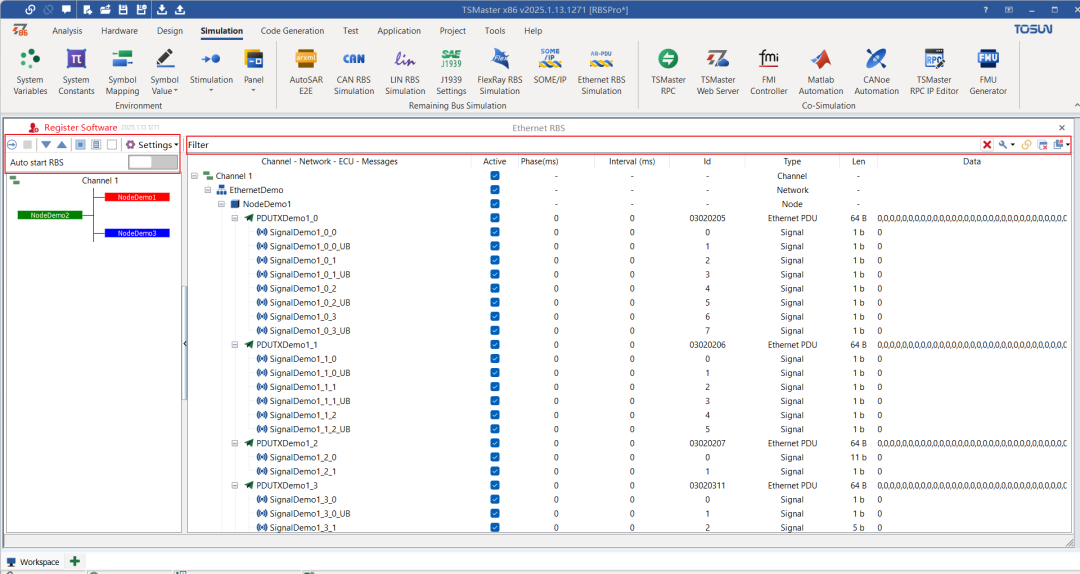

图3：报文列表

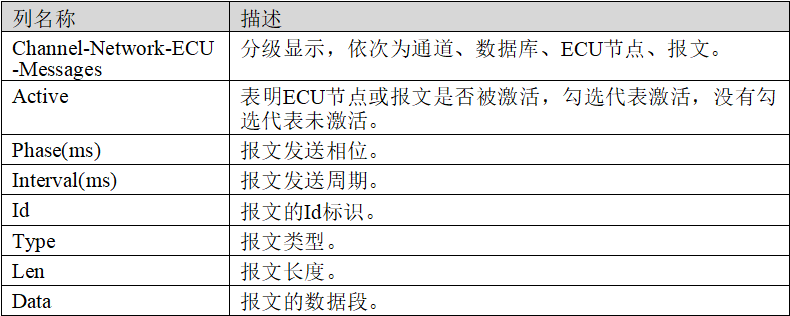

报文列表每列数据说明如下：

4、示例

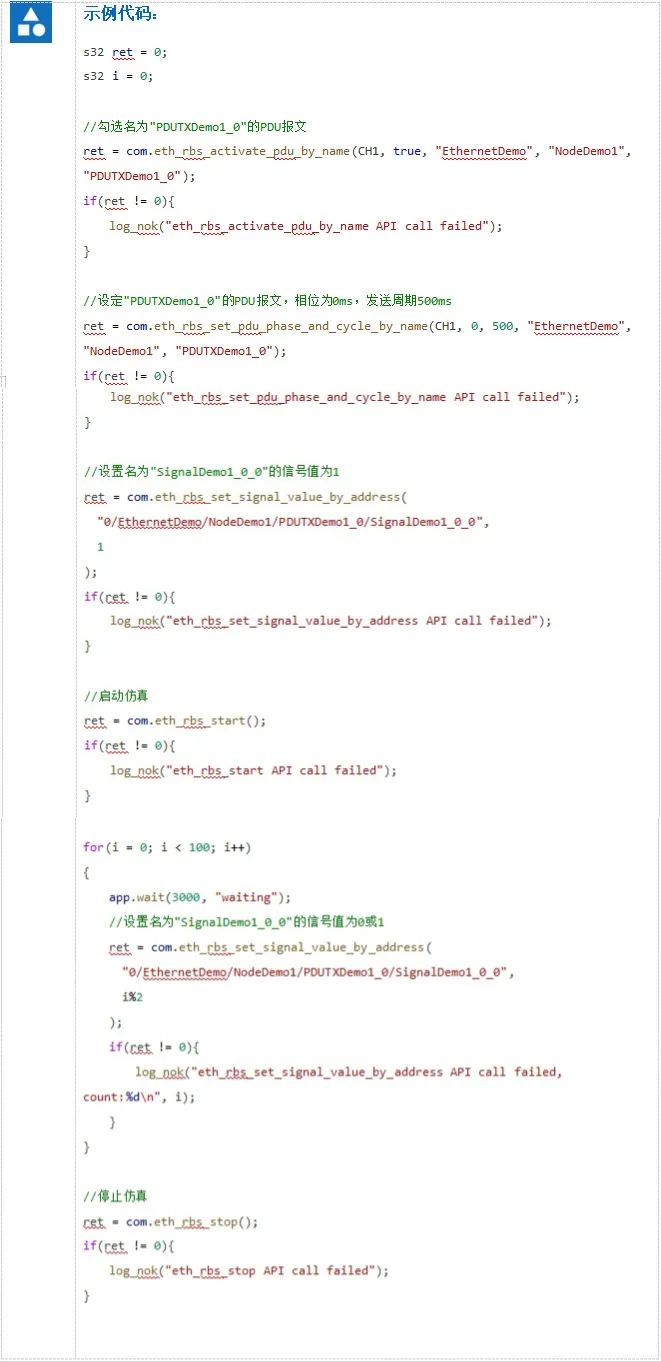

此章节包含以太网通信仿真使用的相关内容。

4.1
