TSMaster诊断模块之系统变量的灵活应用

TSMaster把系统变量作为参数引入诊断模块中，极大的拓展了诊断模块跟其他模块数据交互的能力，本文主要演示具体的操作。

一、系统变量作为参数

系统变量具有软件内部和外部模块之间数据交互的能力，TSMaster把系统变量作为参数引入诊断模块中，极大的拓展了诊断模块跟其他模块数据交互的能力。下面以几个典型的应用场景为例说明其功能：

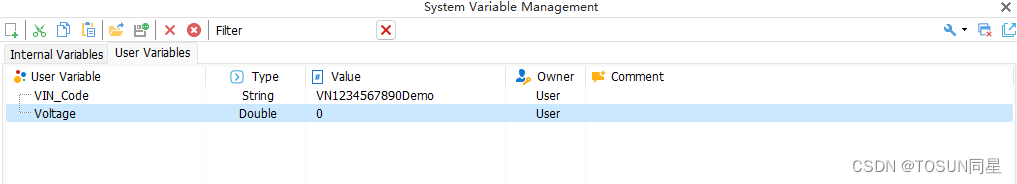

首先，在系统中创建两个系统变量，VIN_Code，Voltage，如下所示：

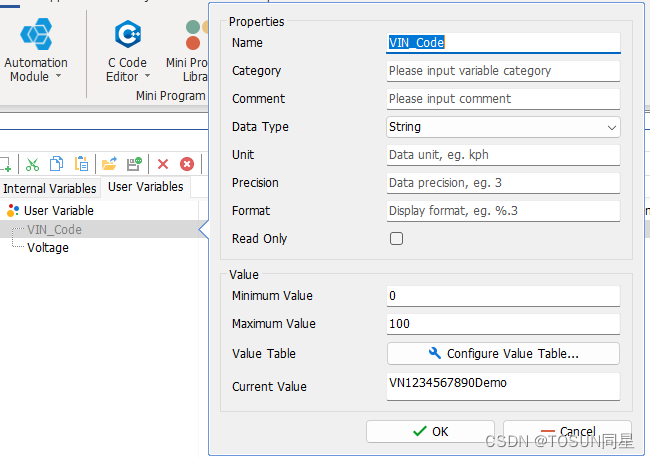

VIN_Code变量为string类型：

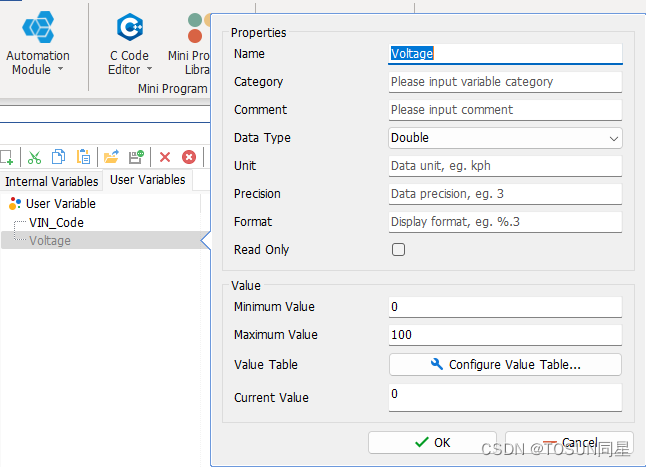

Voltage变量为Double类型：

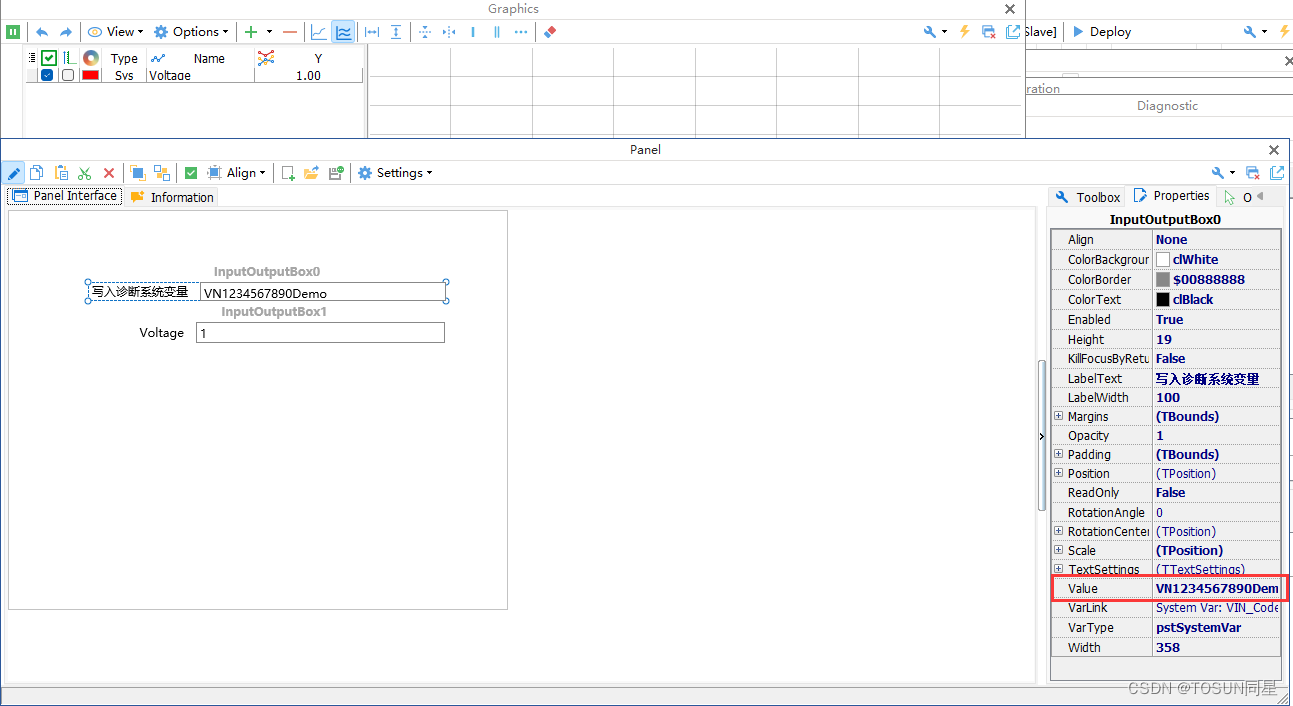

把系统变量关联到Panel和Graphic中，如下所示：

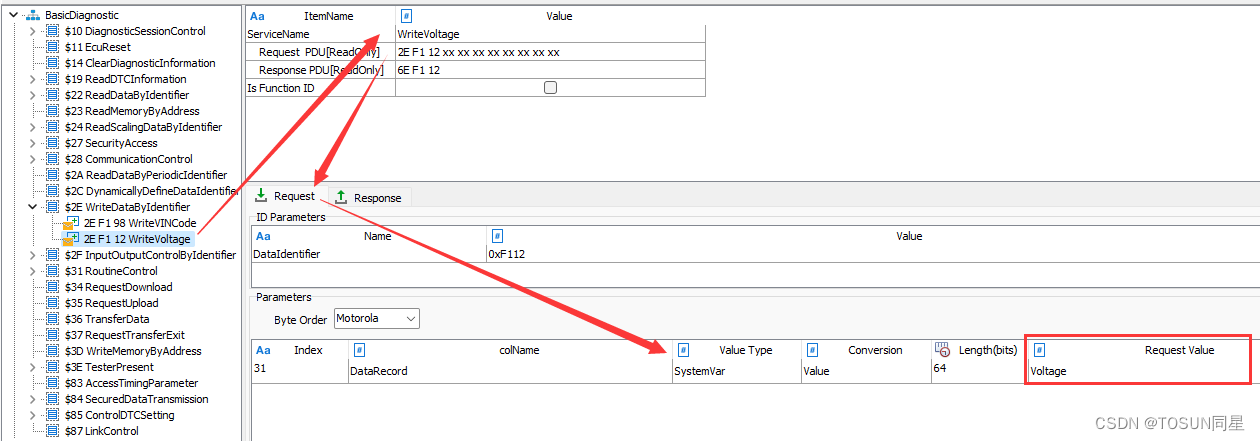

【1】在Panel中设置电压值Voltage，通过诊断写入到ECU中：

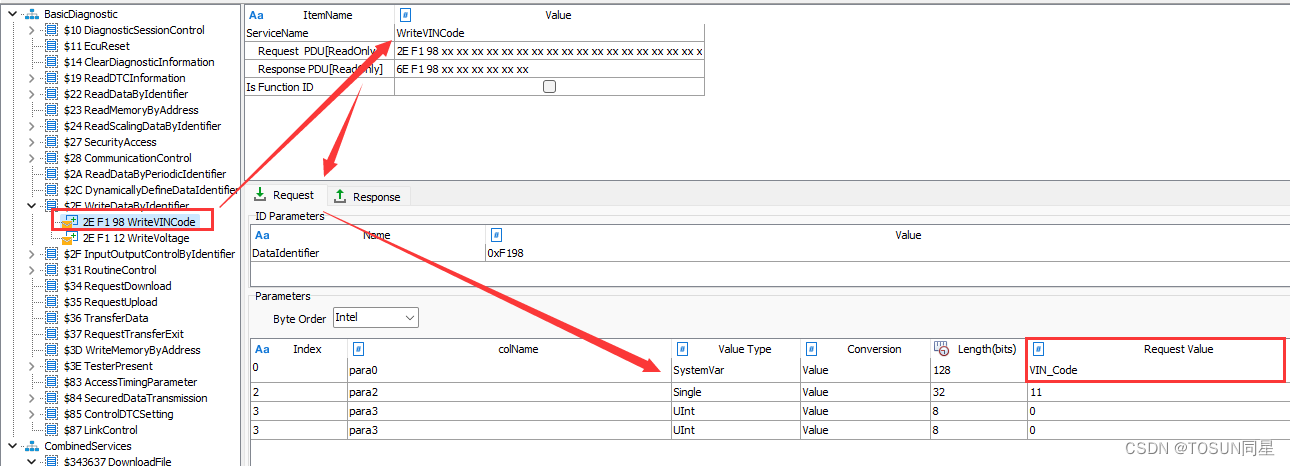

【2】在Panel中设置VIN码，通过诊断写入到ECU中：

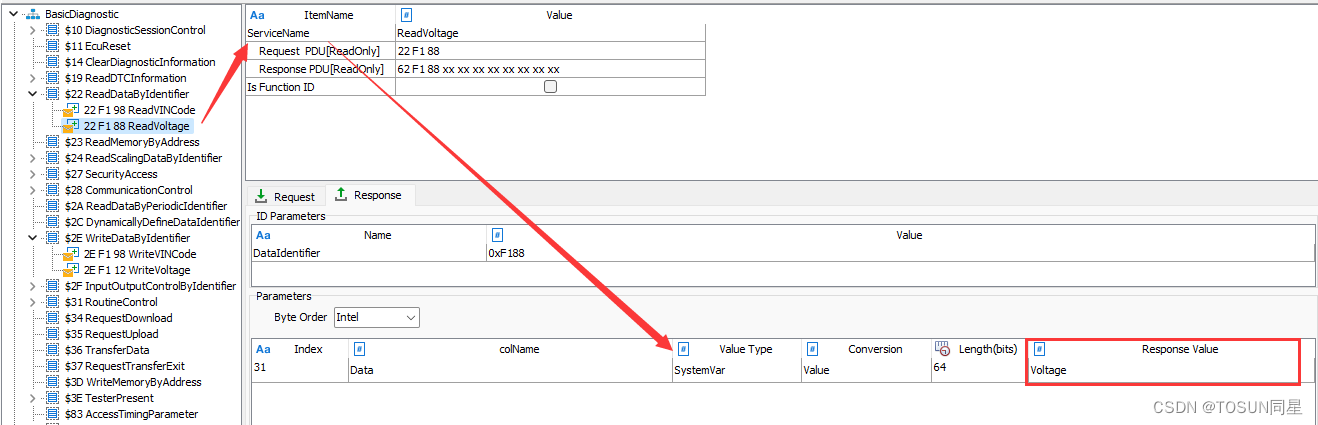

 【3】通过诊断读取ECU内部电压值，并显示到Graphic中：

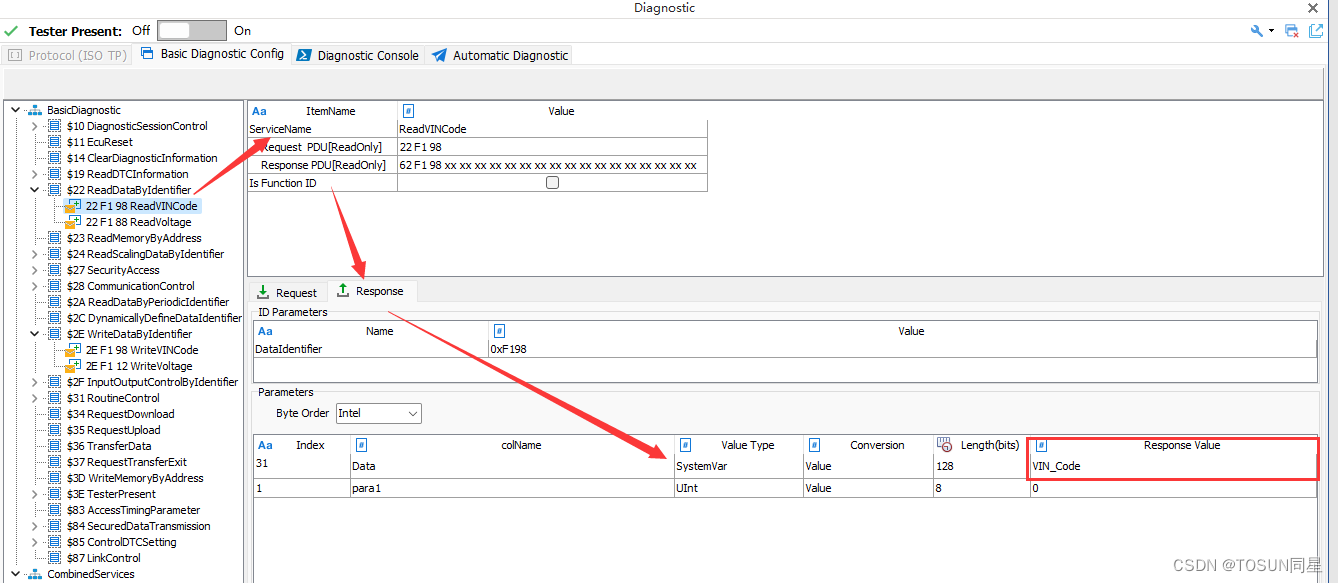

【4】通过诊断读取ECU内部VIN码，并显示到Panel中：



二、系统变量关联Console服务

在前面章节中，用户在诊断控制台中可以根据需要灵活配置诊断服务。这些诊断服务配置好过后，用户需要在诊断控制台中双击启动该诊断服务。但是如果用户想在Panel界面中启动该诊断命令，则还需要借助系统变量。步骤如下：

【1】 首先在诊断BasicConfig窗体中，选中目标服务，然后右键菜单中把该诊断服务注册为系统变量，如下所示：

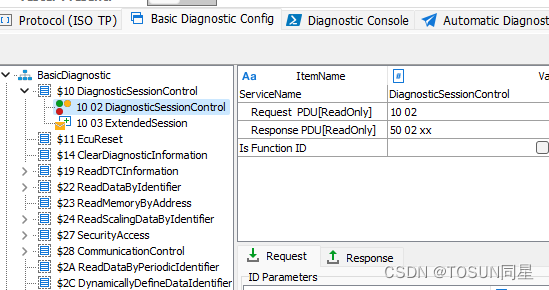

注册完成后，该服务项的图标变成如下图标，表示成为一个注册了系统变量的服务，如下所示：

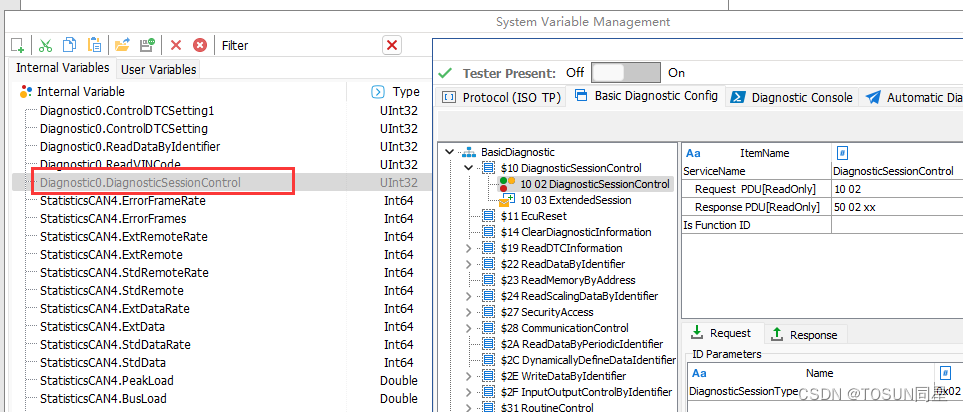

【2】 注册完成后，在系统变量管理器中，就可以看到该系统变量了，如下所示：

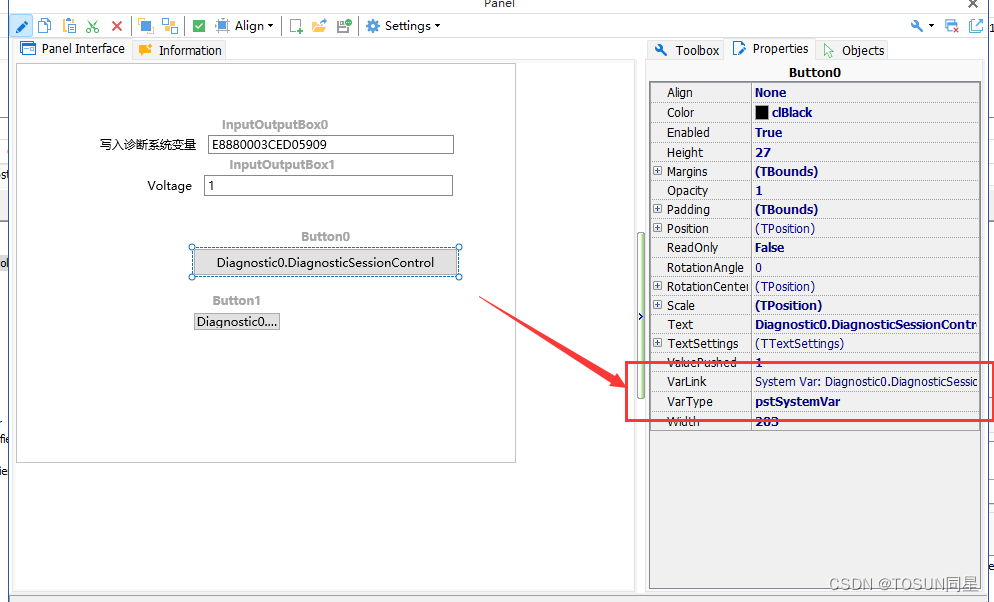

【3】在Panel中添加Button，并关联该系统变量，如下所示：

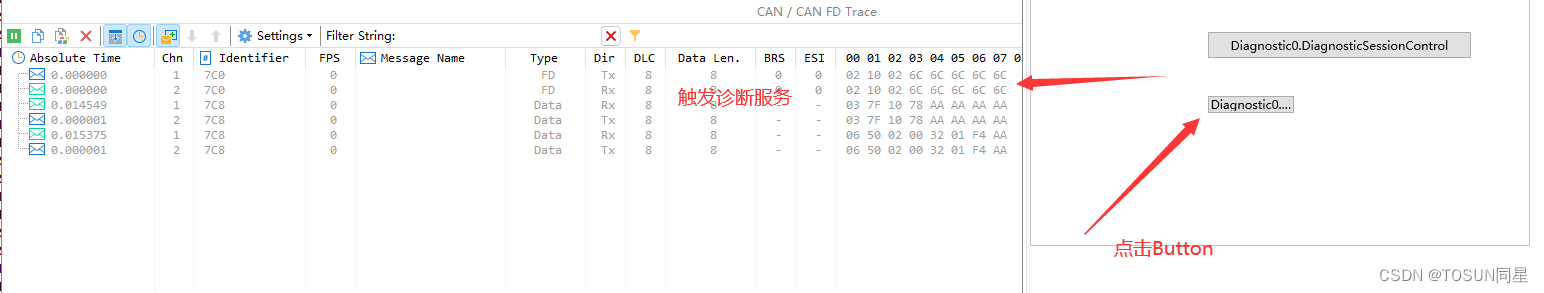

【4】 运行程序，点击Panel上的测试按钮，可以看到，诊断模块执行了DiagnosticSessionControl服务。如下所示：



三、外部程序控制诊断

外部程序可以通过系统变量跟TSMaster进行数据交换。
