GIS+BIM专题二：SuperMap对接DGN数据流程

上篇介绍了SuperMap对接Revit的步骤，BIM数据还有另一个常用格式就是DGN，也就是MicroStation COONECT Edition（简称ms或者bentley软件）。其他软件可以通过他们的中转格式iModel进行转换。下面开始我们对接之旅~

一、所需工具

1、SuperMap IDesktop.NET 10i桌面软件

2、ms软件（支持u4-u10，注意这里的u4指的是版本号为10.04***，u5是10.05***，u10是10.10***）

3、SuperMap-DGN插件

二、步骤

1.首先我们需要确保计算机上安装了SuperMap的桌面软件（确保可以使用，有本地许可），bentley软件（我这里以u9示例）

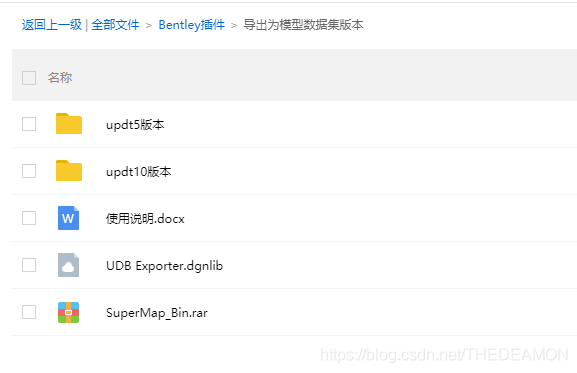

2.进入SuperMap官网下载SuperMap-DGN插件。客户支持→下载→辅助资源下载

或者直达下载链接：https://eyun.baidu.com/s/3dzbgVO 密码：8SsM

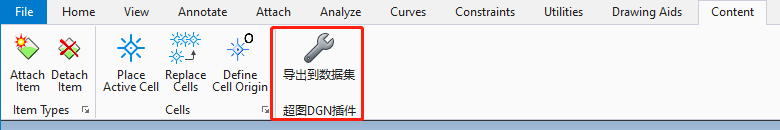

3.根据使用说明，完成插件安装后，打开软件，在Content中找到超图DGN插件

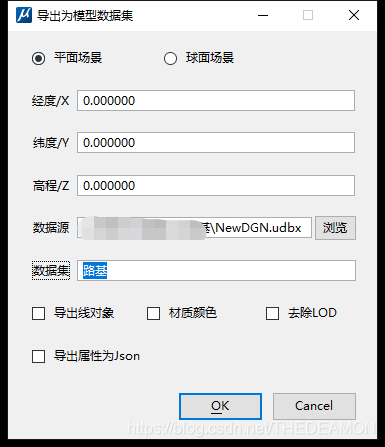

4.打开数据，点击插件填写参数进行模型导入

经纬度（X，Y，Z值）填写规

①如果你的模型是根据实际的投影坐标系建模的，那么就选择平面坐标导出（有偏移值的再x,y,z处填写上偏移值，没有的就填写0,0,0）②如果模型没有根据实际的坐标值建模，常见的就是在0,0,0出建模的，那么场景投影信息可以根据实际项目需要填写

我这里的模型是按照实际的坐标值建模的，所以我导出就按照平面场景，坐标值为（0,0,0）导入

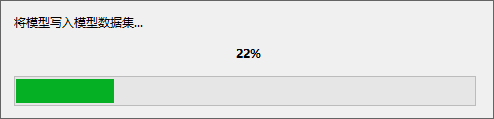

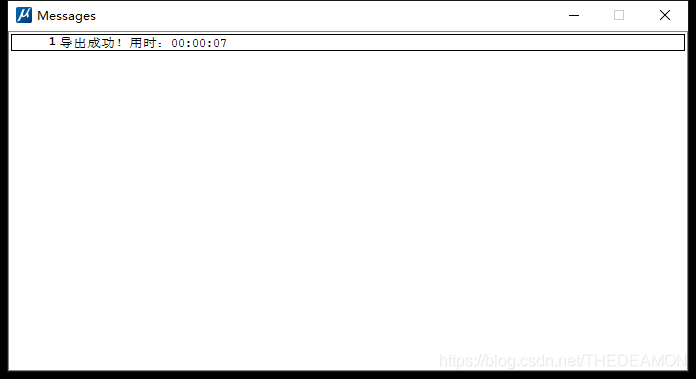

5.点击OK后就可以进行模型导入

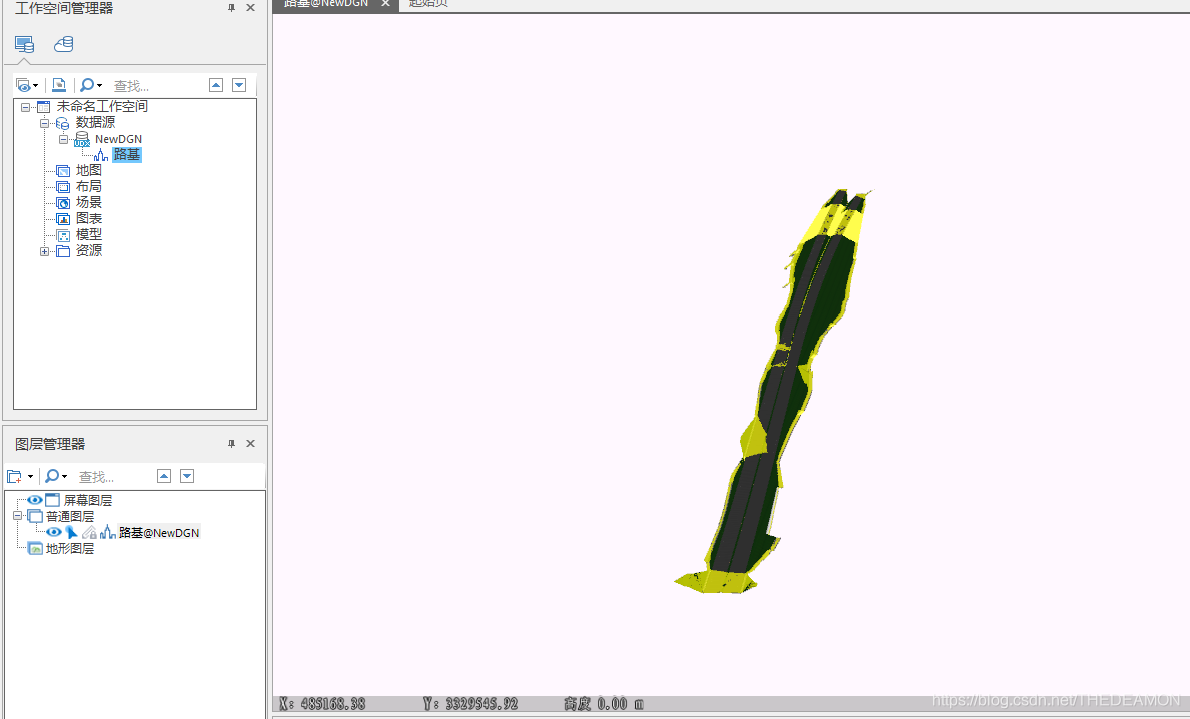

6.打开桌面软件，找到刚才导出设置的数据源，打开数据源，并且把模型加载到平面场景中

到此，bentley的数据就已经对接到SuperMap的平台中了！
