VTM使用Dtrace和YUVview分析统计编码信息并进行可视化

---

前言

最近开启了帧间工作，在阅读VTM代码的时候，研究了一下如何使用Dtrace和YUVview来统计并展示编码信息。

参考博客: 链接.

一、Dtrace

VTM中支持了使用Dtrace宏来分析统计编码信息，并进行可视化。
主要的通道为：

• D_BLOCK_STATISTICS_ALL：所有的语法元素都将被记录，无论他们是实际编码的还是获得的。

• D_BLOCK_STATISTICS_CODED：仅记录将进行编码的语法元素。

在使用之前，需要将宏ENABLE_TRACING和K0149_BLOCK_STATISTICS设置为1，后者在VTM16.0中默认为1

一、使用步骤

1.编码端生成码流

用VS打开解决方案的情况下，先以在工作目录下使用如下指令编码生成码流

-c encoder_lowdelay_vtm.cfg -c BasketballPass.cfg >Enc_Out.txt

2.解码记录编码信息

在同样的工作目录下，以DecoderAnalyserApp为启动项，用如下指令，记录编码信息

-b str.bin --TraceFile="De_VTM11_LDB_BasketballPass_QP37.vtmbmsstats" --TraceRule="D_BLOCK_STATISTICS_ALL:poc>=0" >Dtrace_out.txt

2.YUVview中可视化

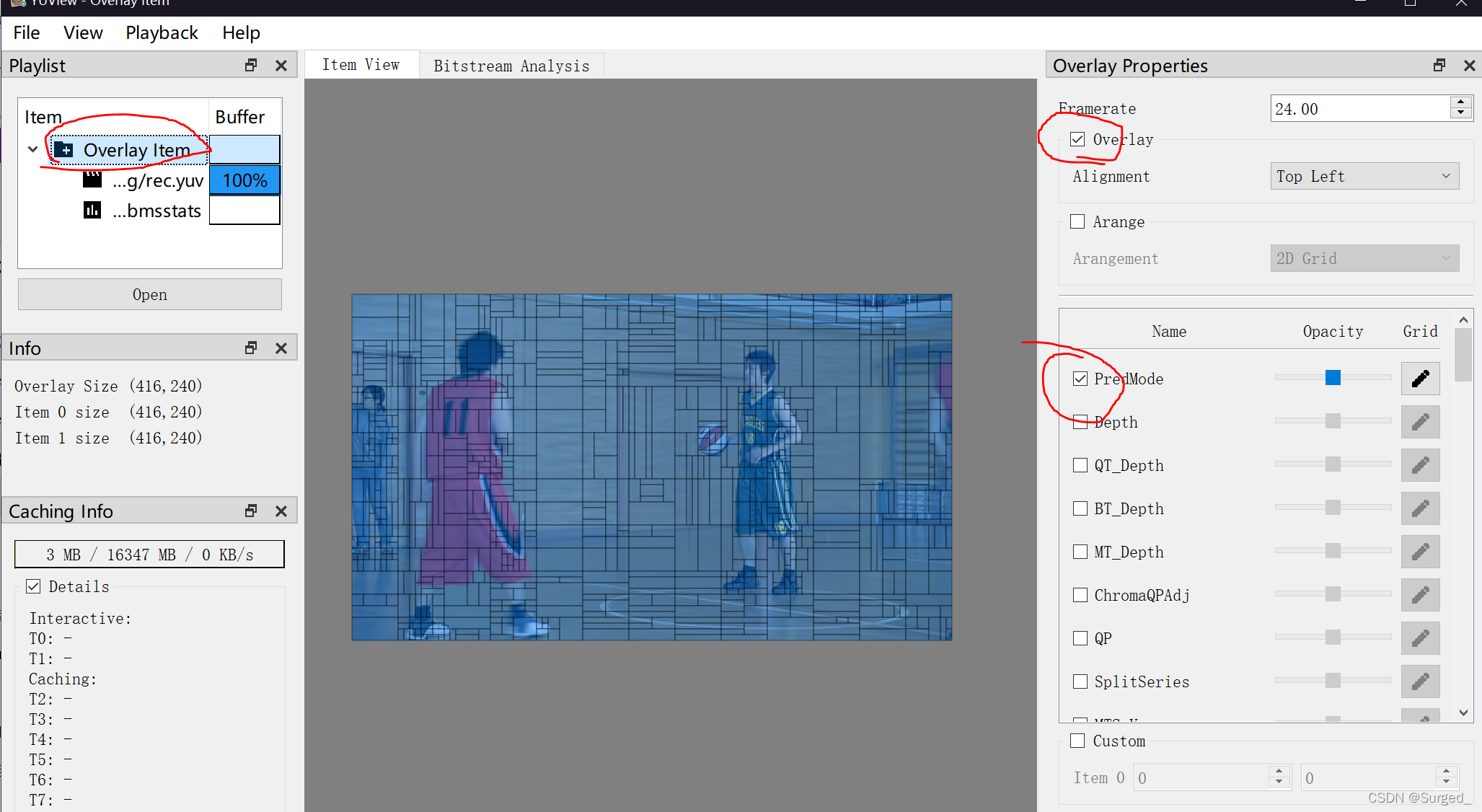

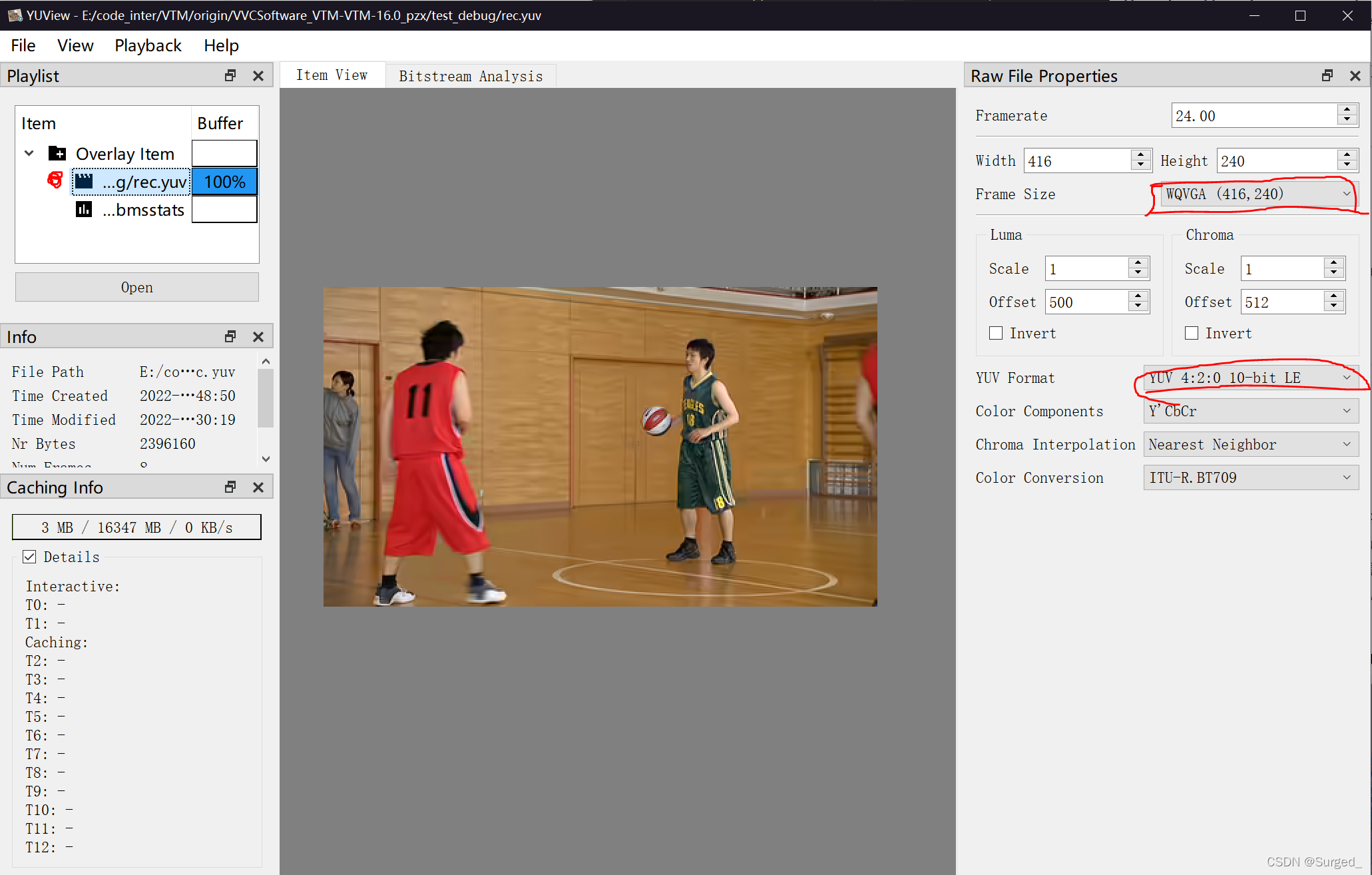

上两步中分别生成了编码重建序列rec.yuv和编码统计信息De_VTM11_LDB_BasketballPass_QP37.vtmbmsstats。打开YUVview，新建Overlay，分别导入yuv和vtmbmsstats文件，然后选择在yuv的属性中，设置对应的yuv格式信息，最后item属性中，设置勾选overlay，并勾选需要展示的编码信息，得到可视化界面的输出

---

总结

仍存在问题：DecoderAnalyserApp在Debug下运动报奇怪的错误，所展示的结果为release下得到的
