摘 要
移动通信网络优化是一个涉及多方面目标和挑战的复杂过程，它要求在性能提升、成本控制等多个方面找到平衡点。这个平衡点是指在不同目标之间取得一个最优的折中方案，比如在提升手机性能和降低价格之间寻求性价比。网优工程师在这一过程中扮演着关键角色，他们首先使用专业仪表在无线网络中检测问题，然后深入分析这些问题，找出根本原因，并制定相应的解决方案。这些方案可能包括硬件调整、软件升级或是网络配置的优化。实施这些解决方案后，工程师需要评估效果，如果问题依旧存在，则需要进一步尝试其他方案。网络优化是一个持续的过程，它伴随着网络的整个生命周期，需要不断地调整以适应网络结构、无线环境和用户分布的变化，以确保网络性能的最优化和用户满意度的提升。
关键词:网络优化;移动通信;网络生命周期
一．5G仿真
（一）实验概况
1.1、实验目的
1、了解网络优化的概念
2、了解仿真软件的基本操作
1.2、知识点介绍
在了解网络优化之前，我们需要知道网络的含义，这里的网络特定指“移动通信网络”，我们常说的4G、5G，就是我们最熟悉的移动通信网络。移动通信网络可以提供了语音及数据业务。具备移动通信网络的手机可以进行语音及数据业务。然后移动通信还是一个不断变化的网络，网络结构、无线环境、用户分布都在不断的发生变化，因此需要持续不断的对网络进行调整以适应各种变化。无线网络优化是一个长期的过程，它贯穿了网络发展的整个生命周期，只有持续不断的进行提高网络质量、才能让用户满意，吸引和发展更多用户。
网络优化的水平影响着运营商的成本、客户体验、收益率和竞争力，运营商高度重视网络优化行业的发展状况。
网络优化的基本流程
网络优化的定义是:利用硬件或者软件手段,使网络达到一个比较好的平衡点。这里就有一个问题了:一般我们在定义目标的时候,都是要求达到最好点,为什么这里说达到一个平衡点呢?这是因为对网络优化,可能有好多个目标,这些目标之间可能本身就是一种冲突。举个例子，我们买手机时,希望手机性能越高越好，同时希望手机的价格越低越好,其实这两个目标本身就是一种矛盾，所以我们需要追求一个性价比,找到一个适合自己的平衡点。
讲到这里，其实我们还是不知道网络优化做什么的，我们来看看网优工程师具体做什么事情。
首先，网优工程师需要利用测试仪表，去无线网络中检测问题。检测到问题后，网优工程师会对网络问题进行分析，找到根本问题的本质。针对问题的本质，制定一个解决方案，然后将解决方案赋予实施，去尝试解决发现的问题。如果实施优化后，还是无法解决网络问题，则需要进一步的尝试其他方案去解决。
网络优化仿真软件简单介绍
网络优化工程师检测网络信号的设备叫做路测软件，进行测试，需要车辆、测试卡和手机的支持以外，还需要大量的时间进行测试采集，这些对于我们学校学习不适应的。
一方面，我们没条件组织学生在室外进行长时间的测试；另外一方面，经过多年的网络优化，城市里面很难找到很典型的网络问题作为案例让我们老师给学生进行实验。
因此我司依据网络优化的流程，保留了网络优化的测试、分析、优化、复测的全过程，通过仿真的方式，在学校机房就可以进行制定网络优化问题的专题实验。
网络优化仿真软件由两部分组成：1、网络优化仿真-仿真端；2、网络优化仿真-路测端，后面我们只说仿真端和路测端来称呼。
仿真端：提供了仿真测试的无线环境、基站环境以及测试轨迹。仿真端已经搭建了15个案例，不同的实验课程采用不同的实验案例。每个实验案例内，已经部署了具备无线环境的基站和测试轨迹。
路测端：基本功能和实际路测软件一致，主要用于采集仿真端的的数据，并提供数据分析的相关窗口。学生可以在路测端进行数据采集和数据分析，然后去仿真端进行调整。
（二）实验概述
案例背景
作为网络优化工作的第一天，你需要熟悉该软件的基本界面和各项基本功能，按照实验要求进行仿真测试练习，熟练掌握5G仿真软件的基本操作流程。
请按照实验案例的的测试轨迹，采集测试轨迹中的数据，形成一个测试文件。
你需要完成以下操作：
a、学会软件基本操作，如增加、删除基站、轨迹、设备；
b、利用仿真端进行数据仿真；
c、利用路测端进行数据采集；
d、记录数据采集的文件；
（三）操作步骤
1、加载实验案例
进入软件界面后，需要完成加载了案例文件。在上方选择<场景管理>，进入后左测选择<基本操作>找到5G仿真-基本操作指南。双击选择后到右侧点击开始按钮。
在仿真里面，使用鼠标滚轮可以缩小放大地图，按住鼠标左键不松左右移动可以拖动地图。
3、基站的添加与删除
在地图上左键可以添加基站，添加UE，添加轨迹。单击想要部署基站的地方，选择基站，界面弹出基站配置窗口，点击加号，添加基站的小区，最后点击保存，这样一个基站就部署完成了。
新建一个基站后，想要删除，在地图点击基站，选择删除，即可删除。
4、轨迹的增加和删改
左键选择添加轨迹，点击地图就会出现脚印，不断点击地图，最后右键，形成一条轨迹。如果想要设计多条轨迹，可重复上述步骤
如果想要修改轨迹，可以选中轨迹中的任何一个脚印，左键选择解锁，就可以拖动到想要放置的地方。如果要删除轨迹，左键点击选中想要删除的脚印，点击删除。即可删除。
5、手机的增加和删除
左键点击地图，选择添加UE，在确定配置之后，关闭UE配置窗口，手机就部署好了。注意：要进行仿真一定要部署手机，并且一个场景中只能部署一部手机。
如果要删除该设备，在地图上左键该设备，选择删除，即可删除。
6、启动仿真
在工具栏上方选择“启动仿真”按钮
启动仿真后，在界面的左测有一个“手机状态”的窗口，通过类似飞行模式图标，可以完成手机在线和飞行状态的切换，亮起代表飞行模式开启，灰色代表手机在线；通过类似流量图标，可以完成手机空闲状态和连接状态的切换，亮起代表连接状态，灰色代表空闲状态；通过类似时钟图标，可以进行手机移动速度的设置。
7、启动路测软件
启动仿真后，整个5G网络优化仿真软件的引擎就启动了。就可以进行仿真测试。但是我们还需要一个软件将测试数据记录以及分析。
路测端可以帮助我们收集仿真测试数据，以便后续分析和数据报告统计。
8、连接手机
在路测端打开后在左下角的窗口点击“连接”，将手机接入。
连接上手机后，我们发现“连接手机”后面的“断开手机”状态已经链接。
9、开始移动
在5G网络优化仿真软件内，在仿真栏，选择“开始移动”，这样仿真手机就开始移动了。
等待移动完成后，测试任务就完成了，我们就要结束测试流程。按键和我们开始移动是一个按键。
10、停止记录
切换到5G网络优化仿真-路测端软件界面，在工具栏选择“停止记录”，在路测点击断开设备。
断开设备后我们可以在左上角的工程窗口，看到软件已经生成了一个以开始记录时间为名称的测试文件。例如2022年06月21日10时20分51秒显示的为20220621102051。
这个测试文件就是我们刚才仿真测试的结果，我们可以利用这个文件进行数据的回放和分析。
11、停止仿真
在5G网络优化仿真软件内，在仿真栏，选择“停止仿真"。

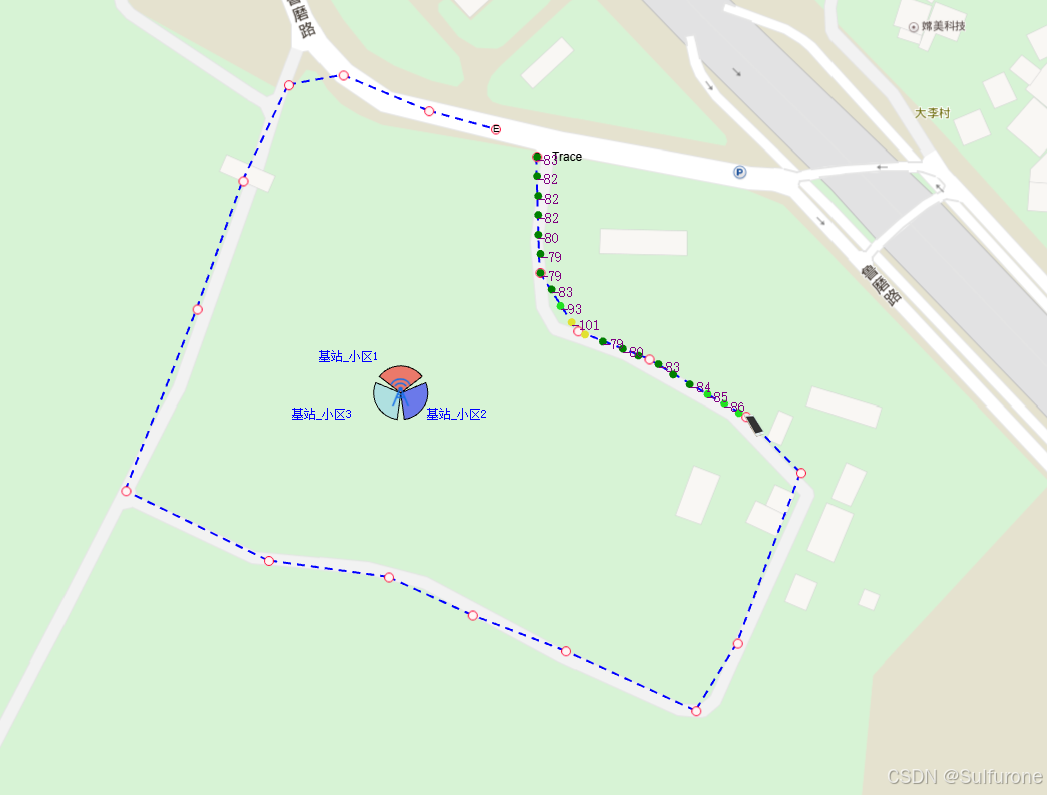

图1.1 路测数据
12、加载路测数据
我们在路测端也就是5G无线信号分析平台中，找到刚刚的测试数据，双击该文件，点击“开始导入”。也可以右键该文件选择导入。

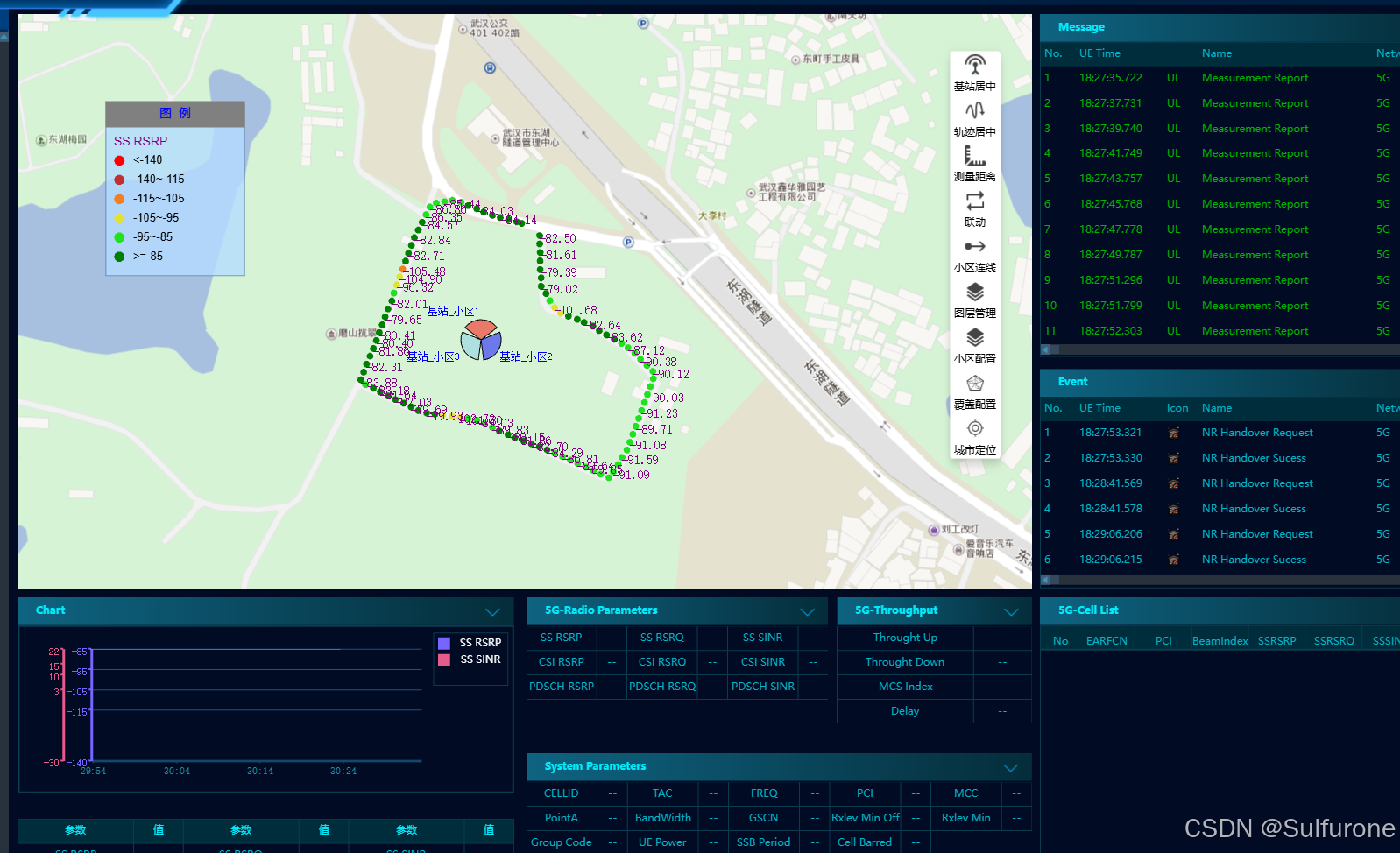

图1.2 加载路测数据
导入后，即可看到刚刚实验中的路测过程以及各种参数，接下来我们可以对其中的问题路段进行分析和优化。
二．弱覆盖
（一）实验目的
1. 了解5G网络覆盖特点；
2. 掌握5G网络覆盖问题常见形式；
3. 熟悉软件的数据采集和数据分析的基本操作；
（二）知识点介绍
1.5G覆盖指标分析
在传统的网络中，如LTE网络，衡量覆盖的指标主要是手机参考信号的信号强度，其指标是 RSRP，一般而言，RSRP低于-105dBm左右就信号比较差，因此我们一般设置参数阈值的时候，如下图所示进行设置阈值。
但是在5G网络中，因为采用了波束赋形技术，导致从测试软件上可以看到衡量覆盖的三个覆盖指标：和LTE一样，5G中覆盖类的关键指标主要还是RSRP但是5G中RSRP的种类 和LTE不同。
具体来说，LTE中的CRS功能被剥离为两种测量量SSB和CSI-RS。相应地，SS-RSRP体现广播信道的覆盖与可接入能力，CSI-RSRP体现业务信道的能力。
2.覆盖优化原则
NR覆盖优化的目标主要有三个：
优化信号覆盖，保证目标区域的RSRP/SINR满足建网的覆盖标准解决路测过程中发现的RF问题：如弱覆盖、越区覆盖、乒乓切换、切换带不合理、干扰问题等结合吞吐率情况，优化覆盖区域和切换带覆盖问题优化原则
原则1：先优化SSRSRP/CSI-RSRP，后优化SSSINR/CSISINR
原则2：先优化越区覆盖，再优化重叠覆盖
原则3：优化切换带、控制重叠覆盖，保障SSRSRP/CSI-RSRP的同时优化乒乓切换
原则4：优先调整软参，其次才是硬调或站点拓扑调整
（三）实验概述
A、案例背景
某公司想要入驻光谷软件园，但是附近信号不好。你作为网络负责人，需要对该地进行检测，找到该位置的覆盖问题并进行优化处理。
B、你需要完成以下工作：
a、利用仿真软件完成轨迹上的数据测试；
b、对测试数据进行分析；
c、找到问题的根源并在仿真端进行操作解决；
d、再次进行复测，如果问题依旧存在，则需要再次进行第三步，直到问题解决为止
e、完成实验报告题目
（四）实验步骤-数据采集环节
在该环节我们需要根据测试轨迹进行数据采集，目标是获取测试数据，方便我们下一步进行数据分析。
1、加载实验案例
我们进入界面后，需要完成加载了案例文件。在左上角<场景管理>内找到<覆盖专区>，在<覆盖专区>内找到覆盖专题中的弱覆盖案例。双击案例，点击左侧开始的图标开始案例。
2、启动仿真
在软件的工具栏选择“开启仿真”按钮
3、数据采集过程
启动仿真后，整个5G网络优化仿真软件的引擎就启动了。就可以进行仿真测试。但是我们还需要一个软件将测试数据记录以及分析。
路测端可以帮助我们收集仿真测试数据，以便后续分析和数据报告统计。
图2.1数据采集过程
4、连接手机
在5G无线信号分析平台左下角的设备管理窗口，点击连接设备。 这时手机连接上了，也开始记录数据了。
5、开始移动
在5G网络优化仿真软件内，在仿真栏，选择“开始移动”，这样仿真手机就开始移动了。
等待移动完成后，测试任务就完成了，此时点击“停止移动”。
6、停止仿真
测试完成后，整个测试轨迹由红色转成不同颜色。在5G网络优化仿真软件内，在仿真栏，选择“停止仿真”。
7、断开设备
在5G网络优化仿真-路测端中，我们可以看到此时设备处于断开状态，断开设备后我们可以在左上角的工程窗口，看到软件已经生成了一个以开始记录时间为名称的测试文件。这个测试文件就是我们刚才仿真测试的结果，我们可以利用这个文件进行数据的回放和分析。
（五）实验步骤-仿真数据分析环节
在本环节中，我们首先要导出基站数据，结合基站数据才能让进行拉线，利用拉线工具可以清楚定位网络问题。
然后我们导入测试轨迹和测试地图，结合拉线图快速发现网络问题。
1、数据导入
在上方的路测窗口，在“默认工程”下面的“测试数据”选择我们刚才测试生成的测试数据。双击该文件选择“开始导入”。
在导入完成后，窗口会自动关闭。
2、数据分析
点击地图上方也是可以“同步回放”的，数据同步显示。
（六）实验步骤-仿真优化及复测环节
在这个环节中，我们可以利用拉线工具很清晰定位网络中的问题，发现：覆盖该位置的不是主覆盖小区，而是另外一个基站的旁瓣部分，因此导致覆盖较弱，我们需要检测该小区是否存在问题，然后进行优化调整及复测。
导入数据后我们可以看到三个典型的覆盖问题，RSRP在3个位置比较差，这个时候我们需要逐个进行分析优化调整。
a、问题描述：

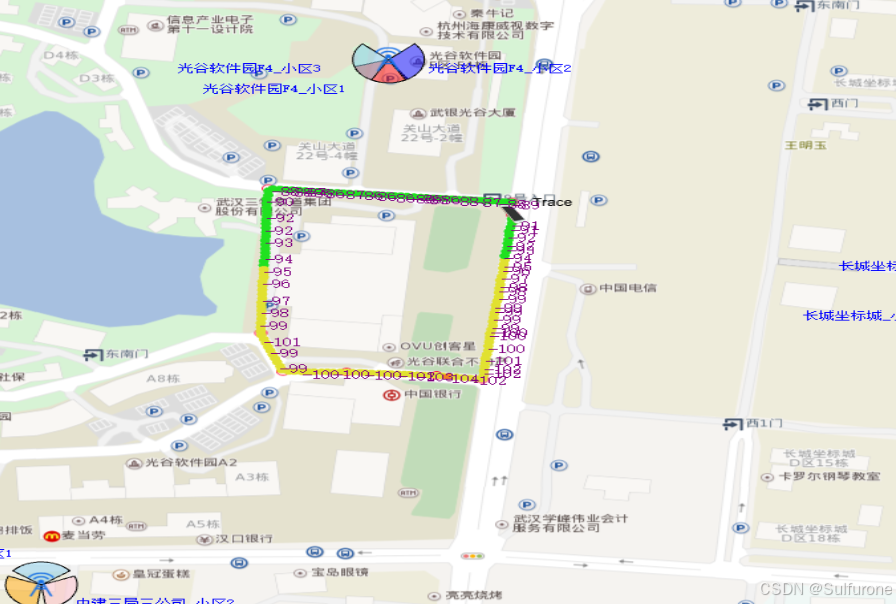

手机从9号门进入光谷软件园40米后，从东向西行驶过程中，RSRP接收到长城坐标城-小区3，RSRP持续50米低于-105dBm属于弱覆盖。
b、问题分析：
分析方法：通过区域拉线图展示覆盖，在地图界面左键点击“小区连线”;然后在地图界面对弱覆盖区域进行拉框（鼠标左键点击一个起始点，然后左键不松继续框选整个弱覆盖路段，然后松掉左键。）
分析思路：
问题路段占用的是长城坐标城-小区3，距离问题路段380米左右，查看地图，我们可以看到距离覆盖距离最近的是：光谷软件园F4基站，但是缺乏基站的三个小区的方位角朝向和问题区域相去甚远。
利用连线工具对该路段进行观察：发现光谷软件园F4-小区1和光谷软件园F4-小区3均覆盖了该路段，且光谷软件园F4-小区3覆盖较多，我们可以尝试让光谷软件园F4-小区3对该区域进行主覆盖。
解决建议：
调整光谷软件园F4-小区3的方位角从261到200°
优化结果：
通过优化调整，我们可以很清楚的看到通过方位角调整，该路段的覆盖问题已经得到解决。
c、解决建议
优化调整：首先进入各个服务小区，对小区的天线角度进行调整，使其能更好地发射功率。调整光谷软件园F4-小区3的方位角从261到200°
按照上述步骤我们修改小区的天线角度，分别将光谷软件园F4_小区3、光谷软件园F4_小区2、中建三局三公司_小区1、中建三局三公司_小区2、中建三局三公司_小区3、长城坐标城_小区1、长城坐标城_小区2、长城坐标城_小区3的天线方位角修改为239、129、40、160、287、30、150、270（这个角度并不固定，只要修改为对准手机路径的角度）
d、复测
按照之前的所有操作步骤，进行复测，判断之前轨迹区域RSRP是否优化完成可以看到优化之后，RSRP仍有很大一部分低于-95dbm，所以我们要继续进行优化
e、再优化
我们回到实验端界面，点击右侧图标“显示实际覆盖图”，在点击中间的画面，就出现了每个扇区实际覆盖区域，可以看到天线角度不管怎么调，路径都会有一部分在黄色区域，所以我们要添加基站来解决这个问题。
f、再复测
按照之前的所有操作步骤，进行复测，判断之前轨迹区域RSRP是否优化完成。

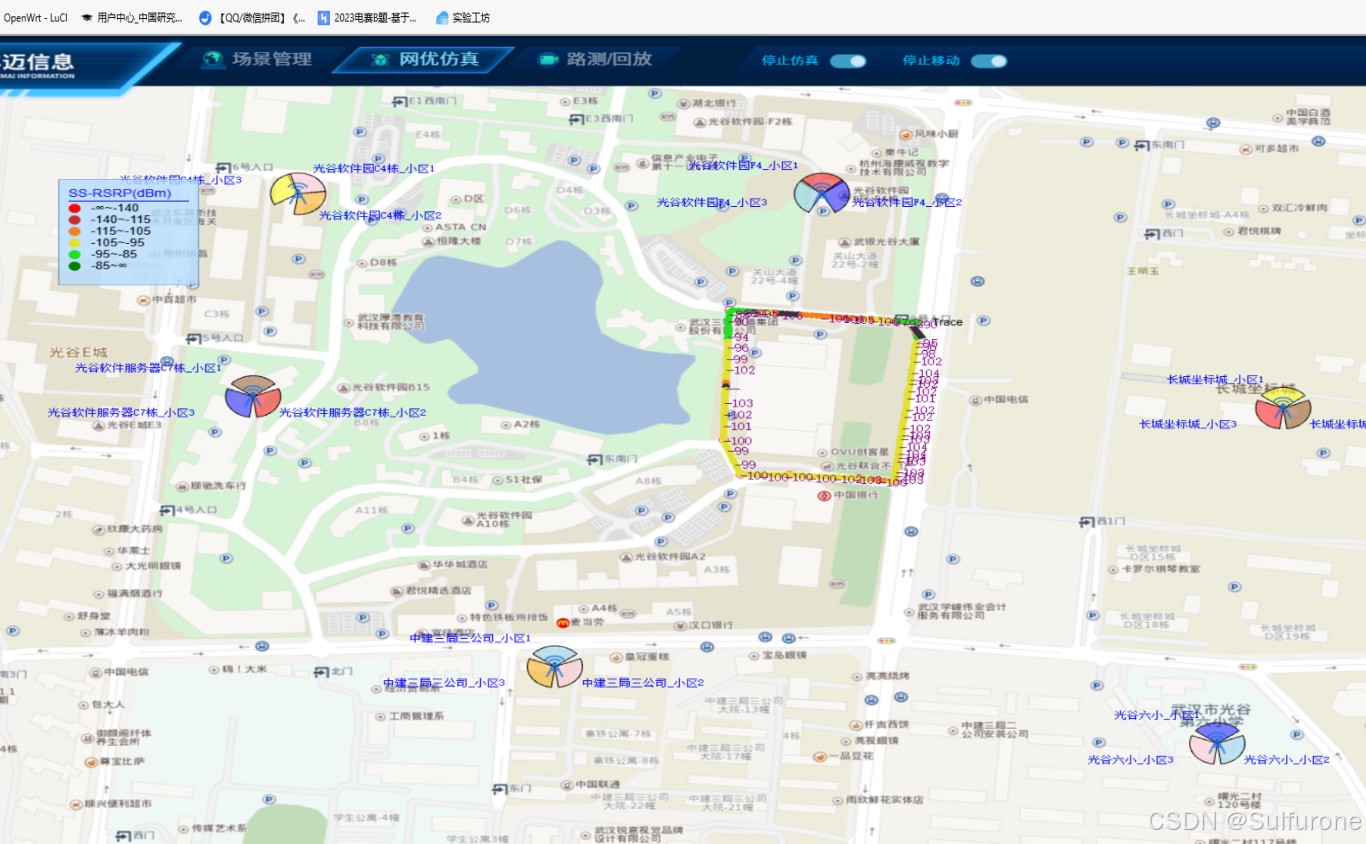

图2.2 复测数据
（一）实验目的
- 了解小区移动性管理的必要性；
- 了解小区选择的流程及S准则；
- 了解随机接入流程；
- 掌握手机开机的基本流程；
（二）知识点介绍
2.1移动性管理
移动性管理是蜂窝移动通信系统必备的机制，能够辅助5G系统实现负载均衡、提高用户体验以及系统整体性能。
值得说明一点的是：5G在R16版本中提出了RRC-INACTIVE状态，这个状态介于RRC IDLE和RRC Connected之间。主要目的是降低系统响应时延。主要原理是手机从连接状态到RRC-INACTIVE状态后，只会断开用户面数据，控制面则会进行保留，这样用户再次进行业务的时候，就会进行快速的响应，当用户一定时间还是不进行业务的时候，手机才释放掉所有资源，这样在保证了手机响应速度的同时，还降低了手机功率，减少手机耗电量。
（在我们软件版本中，一方面我们学习过程中不涉及之间的转换；另外一方面这个属于R16版本才能实现功能，暂时相关内容还没系统加入。—）
本节对空闲的移动性管理的小区选择进行介绍UE处于空闲状态时会驻留在某个小区上。由于UE会在驻留小区内发起接入，因此，为了平衡不同频点之间的随机接入负荷，需要在UE进行小区驻留时尽量使其均匀分布，这是空闲状态下移动性管理的主要目的之一。
2.1小区选择
小区选择的目的是使UE在开机后可以尽快选择一个信道质量满足条件的小区进行驻留，小区选择主要包括两大类。
1. 初始小区选择
这种情况下，UE没有储存任何先验信息可以帮助其辨识具体的5G系统频率，因此，UE需要根据其自身能力扫描所有的5G频带，以便找到一个合适的小区进行驻留。
在每一个频率上，UE只需用搜索信道质量最好的小区，一旦一个合适的小区出现，UE会选择它并进行驻留。
2. 基于存储信息的小区选择
这种情况下，UE已经储存了载波频率相关的信息，同时也可能包括一些小区参数信息。
（三）实验概述
1、案例场景描述：
你和你的同学在某运营商从事网络优化工作，今天接到住户反映：在南苑花园小区附近手机信号差，你被安排去解决用户投诉问题。下面的一个轨迹是你们准备测试的轨迹。
2、你需要完成以下操作：
a、利用仿真软件完成轨迹上的数据测试；
b、对测试数据进行分析；
c、找到问题的根源并在仿真端进行操作解决；
d、再次进行复测，如果问题依旧存在，则需要再次进行第三步，直到问题解决为止
e、完成实验报告题目
（四）实验步骤-仿真数据采集环节
在该环节我们需要根据测试轨迹进行数据采集，目标是获取测试数据，方便我们下一步进行数据分析。
1、加载实验案例
我们进入界面后，需要加载案例文件。在左上角<场景管理>内找到<03-移动性管理>，在<<03-移动性管理>中的小区接入失败案例。点击开始进行实验。
2、启动仿真
在软件的工具栏选择“启动仿真”按钮
3、数据采集过程
启动仿真后，整个5G网络优化仿真软件的引擎就启动了。就可以进行仿真测试。但是我们还需要一个软件将测试数据记录以及分析。
路测端可以帮助我们收集仿真测试数据，以便后续分析和数据报告统计。
4、连接手机
在5G无线信号分析平台左下角的设备管理窗口，点击连接设备。 这时手机连接上了，也开始记录数据了。
5、开始移动
在5G网络优化仿真软件内，在软件工具栏，选择“开始移动”，这样仿真手机就开始移动了。
等待移动完成后，测试任务就完成了，我们就要结束测试流程。点击“停止移动”。
6、停止仿真
测试完成后，整个测试轨迹由红色转成不同颜色。在5G网络优化仿真软件内，在软件工具栏，选择“停止仿真”。
7、断开设备
在5G网络优化仿真-路测端软件中，可以看到当前设备已经断开连接。软件已经生成了一个以开始记录时间为名称的测试文件。这个测试文件就是我们刚才仿真测试的结果，我们可以利用这个文件进行数据的回放和分析。
图3.1加载路测数据
（五）实验步骤-仿真数据分析环节
在本环节中，我们需要对测试的数据进行数据分析，在分析之前需要整理将相关信息导入到地图内。
1、数据导入
在左上角的工程窗口，在“默认工程”下面的“测试数据”选择我们刚才测试生成的测试数据。右键该文件选择 “导入”。
确认开始导入，在导入完成后，窗口会自动关闭。
2、基站工程参数获取
所需参数已经完成导入
3、数据分析
在本环节中，我们直接利用服务小区拉线对轨迹进行分析。

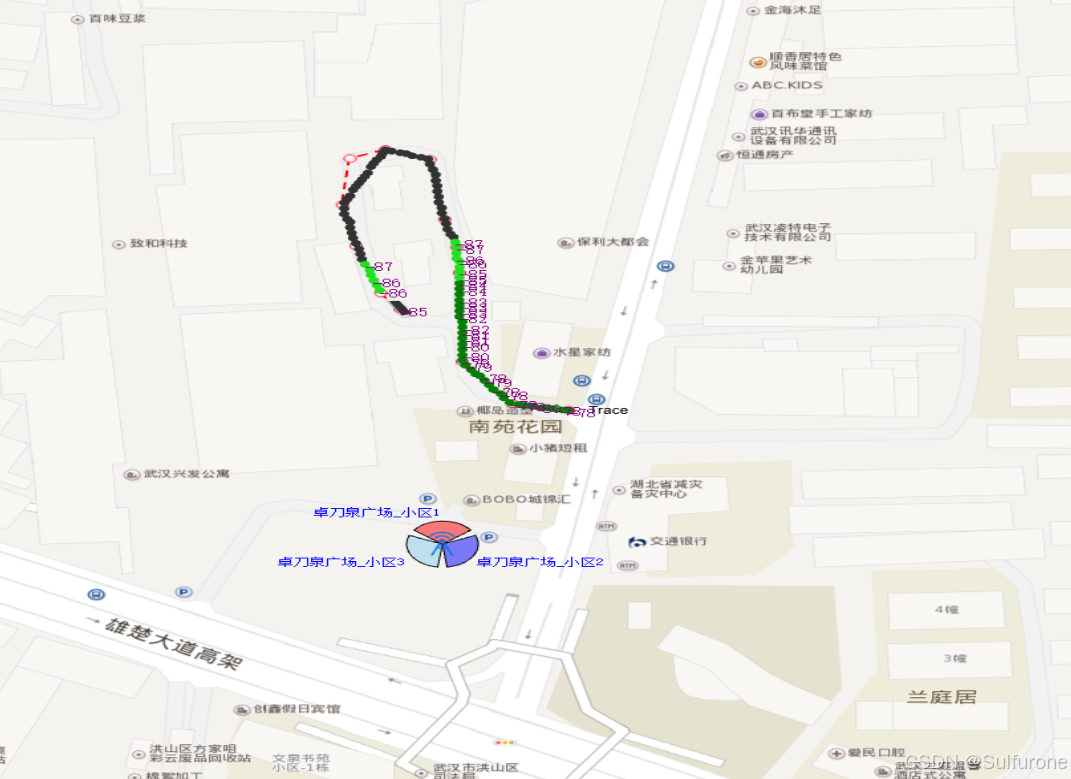

可以看到，整个路径的服务小区都是卓刀泉广场_小区1，距离近的时候信号RSRP大于-85dbm，距离远了之后就没有信号了。我们再使用联动分析没有信号的原因。
当RSRP大于-90dBm左右的时候还是有信号的，但是当RSRP降低到-90dBm以下就没有看到信号了。
软件没有给基站和建筑物之间添加障碍物，我们怀疑可能是该小区可能就设置为接收电平大于-90dBm
进入仿真端，检测基站配置，我们从小区接入相关参数可以看到小区最小电平配置为：-90dBm；
这个结果和我们看到的现象一致，我们的用户可能处于手机信号低于-90dBm的位置而导致手机没信号。
这个时候我们发现这个电平值比较高，手机在远程接入失败的原因是因为最小接入电平过高导致。
（六）实验步骤-仿真优化及复测环节
在上一个环节中，我们猜测到大概是最小接入电平设置问题，因此我们在本环节需要做两个事情：1、尝试进行优化调整；2、尝试进行复测，检测是否解决了网络问题。
1、优化调整
我们修改手机的最小接入电平，尝试去解决网络中的问题。我们调整从Q_rxlevmin从-90调整到-110dbm。
图3.2 优化数据
2、复测
按照数据采集和数据分析两个步骤再次进行实验，判断之前轨迹区域是否全部得到覆盖。

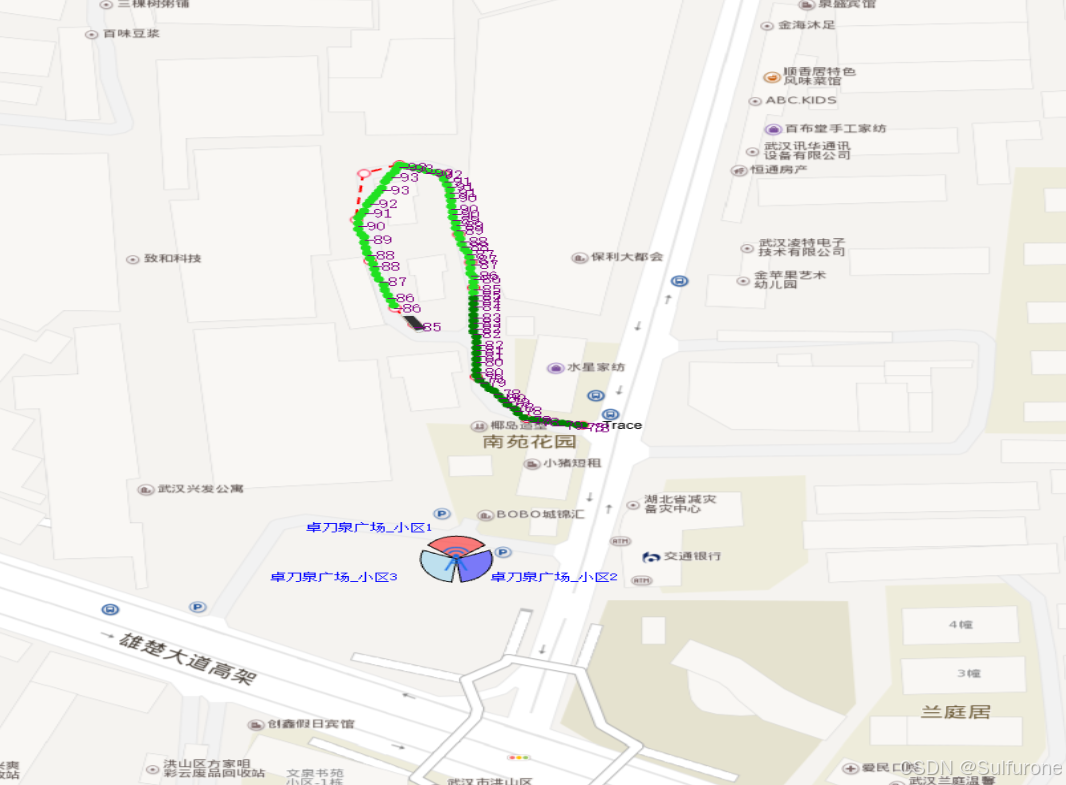

可以看到通过调整了手机最小接入电平后，之前手机无信号的位置，现在具备手机信号，且信号强度比较好，电话沟通投诉的用户后，用户表示信号恢复正常。、
图3.3 再次测试
四．5G天线智能选型
（一）实验目的
1.了解天线不同场景
2.掌握不同场景的应用
（二）实验概述
1、案例场景描述：
在长滨东三街与长滨路路口灯塔到海口市市政府的路上手机信号不好，作为网络优化工作人员，请你分析并解决这一问题。要求不能更改市政府的基站，优化后，手机RSRP均大于-105dbm。
2、你需要完成以下操作：
a、利用仿真软件完成轨迹上的数据测试；
b、对测试数据进行分析；
c、找到问题的根源并在仿真端进行操作解决；
d、再次进行复测，如果问题依旧存在，则需要再次进行第三步，直到问题解决为止
e、完成实验报告题目
（三）实验步骤-仿真数据采集环节
在该环节我们需要根据测试轨迹进行数据采集，目标是获取测试数据，方便我们下一步进行数据分析。
1、加载实验案例
我们进入界面后，需要加载案例文件。
在左上角<场景管理>内找到<04-波束赋形>，在<<04-波束赋形>中找到<基于覆盖>的5G智能天线场景选型优化案例-1。点击开始进行实验。
2、启动仿真
在软件的上方的工具栏选择“启动仿真”按钮
3、数据采集过程
启动仿真后，整个5G网络优化仿真软件的引擎就启动了。就可以进行仿真测试。但是我们还需要一个软件将测试数据记录以及分析。
路测端可以帮助我们收集仿真测试数据，以便后续分析和数据报告统计。
4、连接手机
在5G无线信号分析平台左下角的设备管理窗口，点击连接设备。 这时手机连接上了，也开始记录数据了。
5、开始移动
在5G网络优化仿真软件内，在软件工具栏，选择“开始移动”，这样仿真手机就开始移动了。
等待移动完成后，测试任务就完成了，我们就要结束测试流程。按键和我们开始移动是一个按键。、
图4.1第一次路测数据
6、断开设备
在5G网络优化仿真-路测端软件中，可以看到当前设备已断开连接。
可以看到软件已经生成了一个以开始记录时间为名称的测试文件。这个测试文件就是我们刚才仿真测试的结果，我们可以利用这个文件进行数据的回放和分析。
（四）实验步骤-仿真数据分析环节
本环节中，我们需要对测试的数据进行数据分析，在分析之前需要整理将相关信息导入到地图内。
1、数据导入
在左上角的工程窗口，在“默认工程”下面的“测试数据”选择我们刚才测试生成的测试数据。
确认开始导入，在导入完成后，窗口会自动关闭。
2、基站工程参数获取
数据已经完成导入
1、数据分析
问题描述：

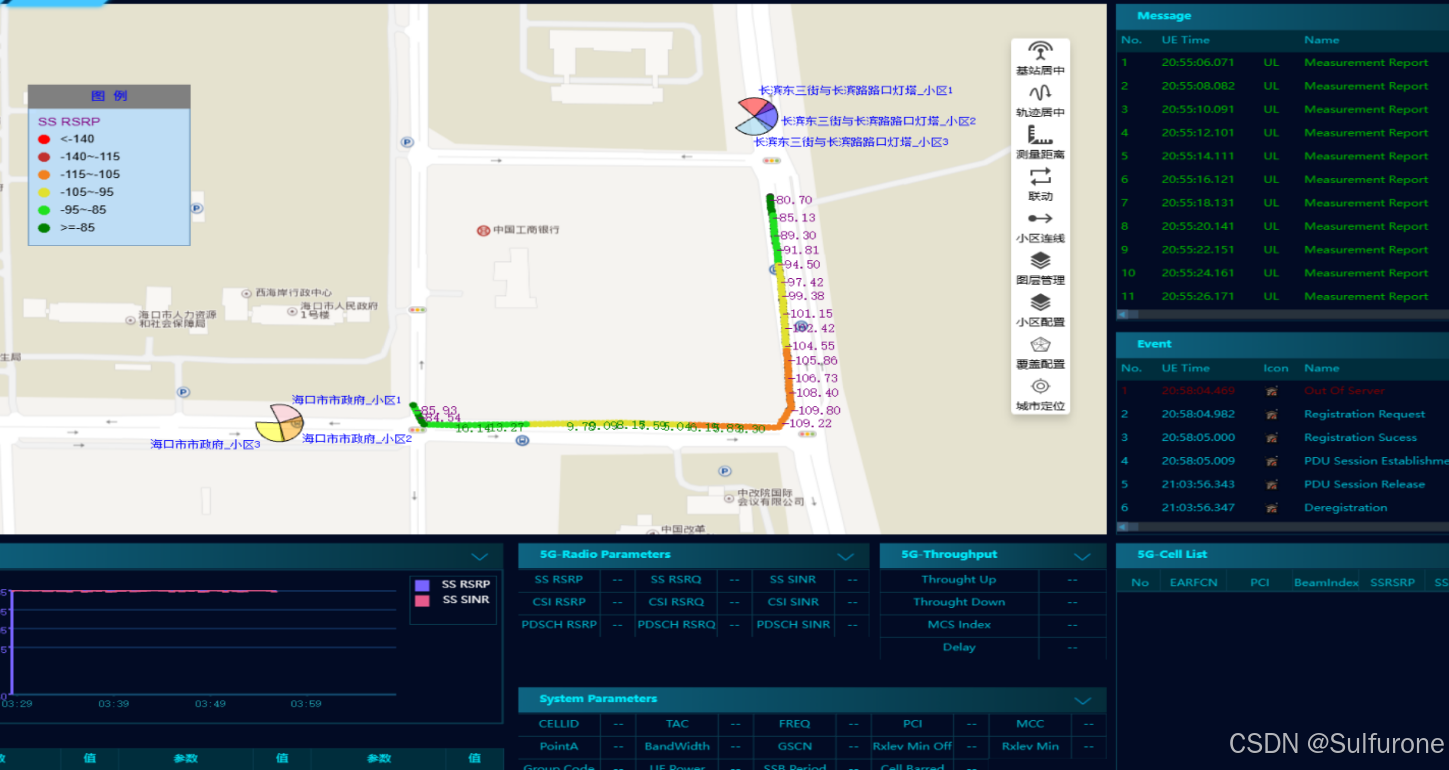

手机在长滨路从北向南行驶过程中，途径长滨东四街附近时SS RSRP持续200米左右持续低于-105dBm左右，属于弱覆盖。
问题分析：
通过测距工具，我们可以看到长滨东三街和长滨路口灯塔-小区3距离问题路段350米左右，海口市政府距离该路段450米左右，该处位置理论上距离两个小区都比较远，导致信号覆盖差。同时两个小区的方位角上不存在调整的空间。
目前需要优化，我们可以尝试通过调整天线场景完成，
我们可以看到采用option 7后，覆盖距离上得到显著提升，但是覆盖范围被压缩，我们结合实景地图查看，发现周围未被覆盖的位置为操场和空地，调整计划可以实施。
（五）实验步骤-仿真优化及复测环节
通过上一环节的分析以及天线场景的知识，我们对长滨东三街与长滨路路口灯塔_小区3的天线场景进行修改，使它能覆盖到拐角。
1.优化
这里我们将<长滨东三街与长滨路路口灯塔_小区3>的天线场景调整场景7。
然后我们再点击“显示实际覆盖”，可以看到此时波束扫描范围变远。但是由于渲染是不考虑相关切换特性，因此我们还得重新进行路测校验。
2、复测
按照数据采集和数据分析两个步骤再次进行实验，判断之前轨迹区域RSRP是否改善。

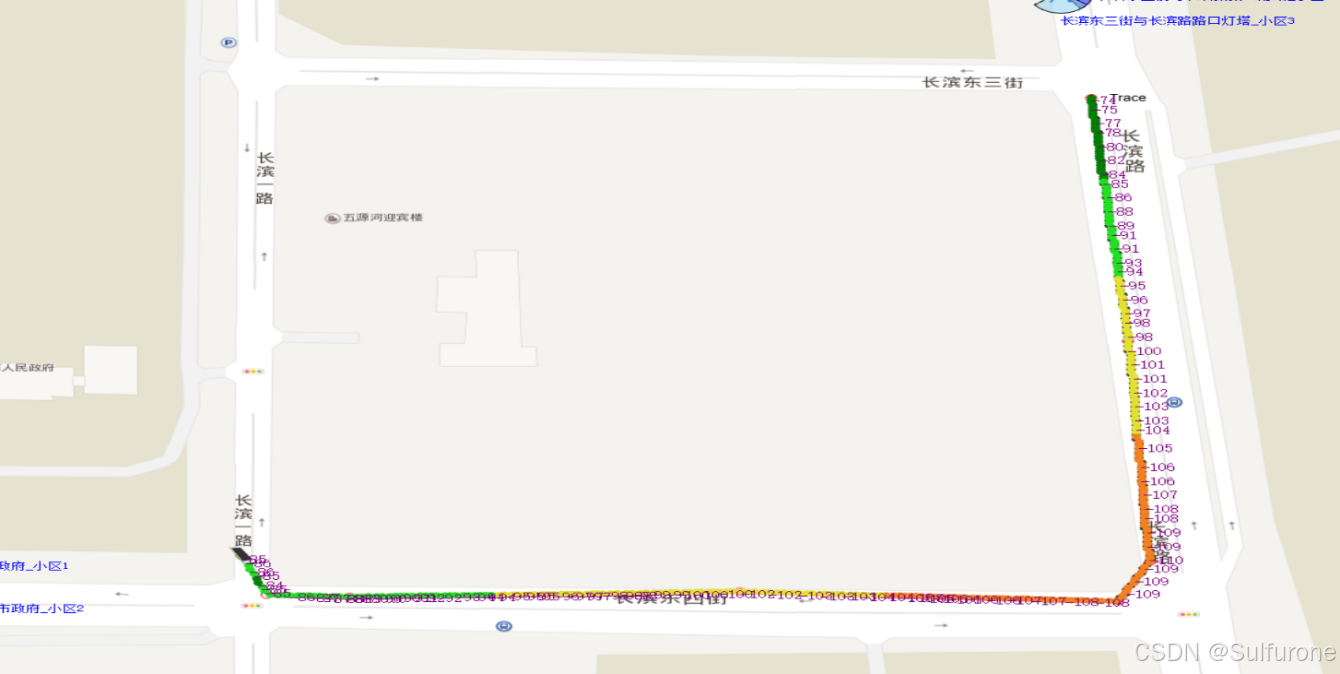

图4.2 复测数据
五.欢乐谷
（一）实验目的
1. 熟悉5G网络优化的基本流程；
2. 熟悉5G网络优化的优化思路
3. 掌握基于5G网络优化仿真进行网络优化分析及统计
（二）知识点介绍
1.系统参数优化
目前5G进行优化调整的主要包括功率参数、PCI参数、切换参数、干扰规避算法参数、天线技术参数等。
2.邻区优化
邻区优化，旨在提高覆盖率，减少掉线率，提高切换成功率。邻区配置过程中主要会出现如下两个问题，邻区漏配可能会直接导致掉线，邻区多配不仅会占用邻区配置的数量，也会影响测量的及时性，正确、合理地对邻区进行配置十分重要。在优化中需根据地理位置、无线环境、KPI指标和测试情况对邻区进行检查和调整优化。
3.覆盖优化
常见的网络覆盖问题是由于过覆盖、欠覆盖或覆盖不平衡（重叠覆盖）造成的，进而造成较低的接入成功率、较高的掉线率、较低的切换成功率以及较低的下载速率。无线覆盖问题产生的原因是各种各样的，包括天馈系统的工程质量问题、天线选型、覆盖相关参数设置的合理性、设备故障等原因。
覆盖优化措施包括检查天馈安装、调整天线的方向角和倾角、调整天线扇区波束赋形系数、检修设备故障、检查邻区关系、调整参考功率等。
4.干扰排查
根据干扰源的不同，干扰分为两大类。一类为内部干扰，包括GPS跑偏、设备隐性故障、天馈系统故障等。另一类为外部干扰，包括杂散干扰、阻塞干扰、互调干扰。
2.2、越区覆盖的优化
1、产生原因
越区覆盖很容易导致手机上行发射功率饱和、切换关系混乱等问题，从而严重影响下载速率甚至导致掉线。天线挂高引起的越区覆盖主要是站点选择或者在建网初期只考虑覆盖引起的，一般为了保证覆盖，在初期站址选择的高大建筑物或者郊区的高山之上，但是在后期带来严重的越区现象；
通常在市区内，站间距较小、站点密集的情况下，下倾角设置不够大会使该小区信号覆盖比较远；站点选择在比较宽阔的街道旁边，由于波导效应使信号沿着街道传播很远；城市中有大面积的水域，如穿城而过的江河等，由于信号在水面的传播损耗很小，因此一般在此环境下覆盖非常远。
2、优化方法
越区覆盖的解决思路非常明确，就是减弱越区覆盖小区的覆盖范围，使之对其他小区的影响减到最小。通常最为有效的措施就是对天馈系统参数进行调整，主要是下倾角，实际优化工作当中进行下倾角调整之前要对路测数据进行分析，调整后再验证。对功率等参数的调整也能够有效地消除越区覆盖。越区覆盖的解决处理一般要经过两到三次调整验证。所有的调整都要在保证小区覆盖目标的前提下进行。
解决越区覆盖主要以下两种措施：
1）调整工程参数
2）调整RS的发射功率
3）调整天线的波瓣宽度
（三）实验概述
1、实验场景介绍
我们进入界面后，需要完成加载了案例文件。在右上角<场景管理>内找到<本地>，在<本地>内找到06-网络综合优化中的欢乐谷综合优化。右键选择加载场景
你和你的同学在欢乐谷游玩，从飓风飞椅到木翼双龙，最后去凤舞九天，在这个过程中手机信号不好，需要你去解决。最后优化结果RSRP高于-95dbm的部分达到99%，SINR高于10db达到99%。问题点周围无线环境如下图所示：
现场参数如下：员工宿舍_小区2的方位角为81°，羽落天堂_小区3的方位角为240°，路边_小区1的方位角为345°。
（四）首次优化
在该环节我们直接跳过了数据采集和后台操作阶段，我们直接进入数据分析
1.1、问题描述

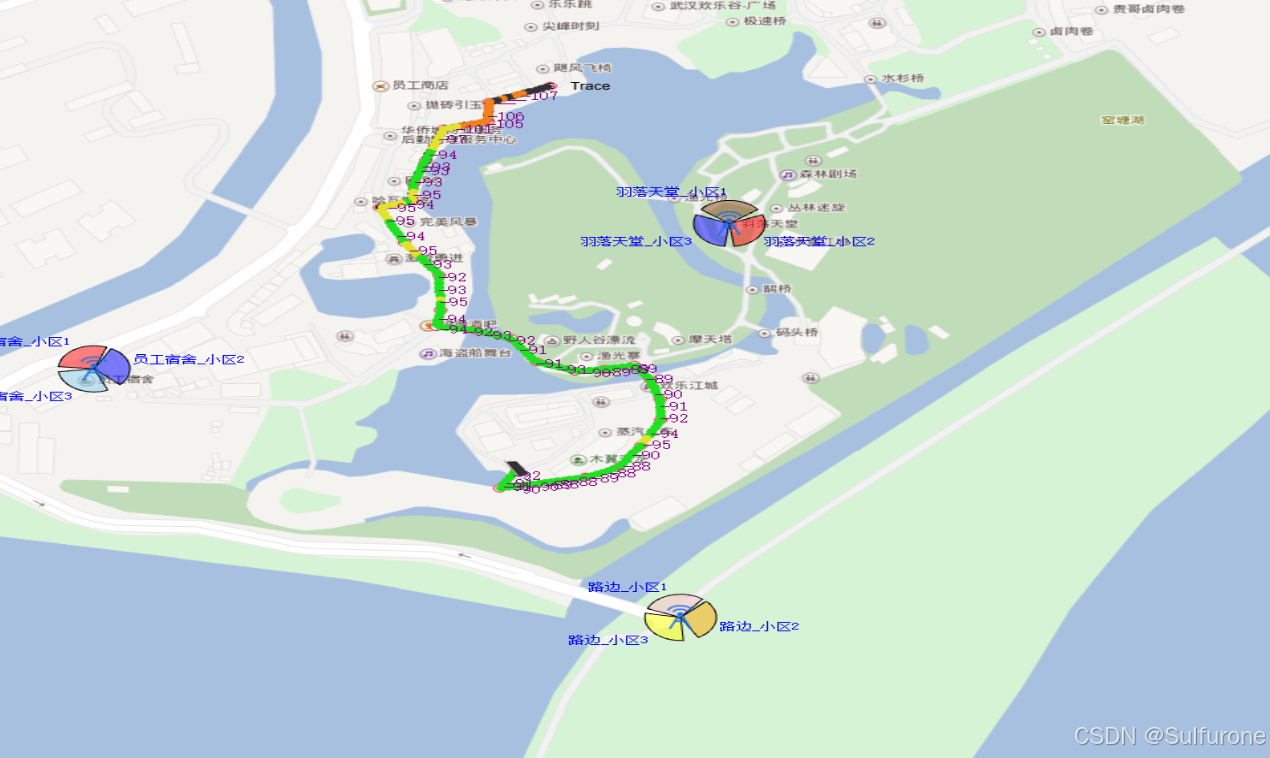

导入轨迹后，我们用拉线图对整个轨迹进行框选，查看整体覆盖效果。可以看到第一段路和第二段路有很明显的弱覆盖现象。
1.2、解决建议
我们要针对<羽落天堂_小区1>和<羽落天堂_小区3>进行调整，我们可以尝试进行调整下倾角、以及降低天线发射功率等方式进行，同时在不考虑其他小区覆盖情况下，还可以调整方位角和基站的高度。
这里我们将<羽落天堂_小区1>的发射功率调整为43dbm，方位角调整为340°，将<羽落天堂_小区3>的发射功率调整为45dbm
1.3、解决效果
通过优化调整后，可以看到这部分的问题很好的解决了，
然而我们调出SS SINR的轨迹，发现中间路段的SS SINR 很差，此处两个小区对打，猜测可能是波束干扰。
图5.1 复测数据
（五）第二轮优化
在招魂酒吧处，SS SINR较差,我们在实验端调出基站的实际覆盖图，发现羽落天堂_小区3和员工宿舍_小区2两个小区对打，存在SSB干扰。我们将羽落天堂_小区3的天线方位角调整为227°。调整后SS SINR整体效果较好。但上方又出现了弱覆盖，这里我们可以继续优化，再次调整羽落天堂_小区1的方位角。最后进行RSRP和SS SINR的统计，看是否达到要。
致 谢
在本次学习和研究过程中，我深刻体会到理论与实践结合的重要性。首先，我要衷心感谢指导老师的悉心教导和无私帮助。从理论讲解到仿真技术的实践运用，老师不仅耐心解答了我的疑惑，还为我提供了宝贵的学习资料和专业建议。这让我在通信系统设计和信道建模方面取得了长足的进步。老师严谨的学术态度和开拓的科研视野，不仅启发了我的思维，也让我在面对问题时能够更加全面地考虑。这种追求卓越和创新的精神，将成为我未来学习和工作的动力源泉。再次向我的指导老师表达最诚挚的感谢！
- 王霄俊. 5G无线网络优化与规划[M].北京:人民邮电出版社,2020.
