用Proteus仿真C51时用到xdata时的问题

最新推荐文章于 2025-11-15 11:57:31 发布
原创 最新推荐文章于 2025-11-15 11:57:31 发布 · 1.2k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#proteus #单片机 #嵌入式硬件

本文介绍了解决51单片机因内存资源有限导致无法支持大型数组的问题。通过采用大模式编译，并调整Proteus下的单片机数据内存配置，实现了在不加外扩RAM的情况下运行大型数组。

在用做一个程序，但是51的内存资源太过稀有，使用到较大的数组的时候资源很快就耗尽了，可能会遇到以下错误：

src\main.c(195): error C249: 'DATA': SEGMENT TOO LARGE

这时需要用到大模式下编译。
在这里插入图片描述

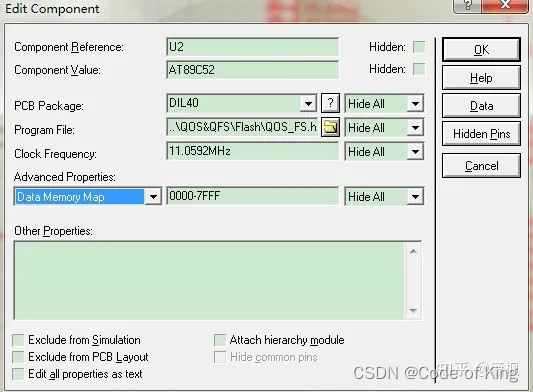

然而在proteus下默认xdata是必须加上外扩ram才可运行的，需要对proteus下的单片机的数据内存位图设置，直接上图
在这里插入图片描述

这样设置之后，单片机上加入大的数组也一样可以欢快的运行
