单源最短路径SSSP之Bellman-Ford算法

Bellman-Ford算法和Dijkstra算法都是求解图的最短路径的算法。Bellman是求单源点到各个顶点的最短路径，适用条件为有向或无向图，权重可为负值。当存在负权环路时，算法返回一个false值。该算法效率比较低，需要对边进行 |V|- 1 次松弛操作

Bellman-Ford算法寻找单源最短路径的时间复杂度为O(V*E)。（V为给定图的顶点集合，E为给定图的边集合）

两者区别在于：Dijkstra要求图中不存在边权值之和为负数的环路，否则算法无法收敛；Bellman-Ford算法可以检测出图中是否存在权值之和为负数的环路。



Bellman-Ford算法功能：

给定一个加权连通图，选取一个顶点，称为起点，求取起点到其它所有顶点之间的最短距离，其显著特点是可以求取含负权边 图的单源最短路径。



Bellman-Ford算法思想：

• 1. 初始化所有点：每个点保存一个dist值，表示从源点到达这个点的最短距离，将原点的值设为0，其它的点的值设为无穷大 +∞（表示不可达），即： dist[v] ← +∞， dist[s] ←0 。
• 2. 迭代求解：进行循环，循环下标为从1到 n－1（n为图中节点的个数）。在循环内部，遍历所有的边，对边集E中的每条边进行松弛操作。使得顶点集V中的每个顶点v的最短距离估计值逐步逼近其最短距离；（运行 |v|-1 次） 。

（松弛操作只需要进行 n-1 次。因为在一个含有n个顶点的图中，任意两点之间的最短路径最多包含n-1条边。

其实，n-1 次 只是一个上界（最大值），很多时候我们会在n-1轮之前就求出了最短路径。）

• 3. 检验负权回路：遍历途中所有的边（edge（u，v）），判断边集E中的每一条边的两个端点是否收敛。因为第2步中已经完成了 |v|-1 次 松弛操作，在第3步中，如果存在d（v）> d (u) + w(u,v)，则返回false，说明存在未收敛的顶点，也就是存在从源点可达的负权回路，这种情况下算法无解。否则返回true，算法可以运行处结果，并且从源点可达的顶点 v 的最短距离保存在 dist[v] 中。

（如果经过n-1次松弛操作后，仍然可以继续成功松弛，那么，此图必定存在负权回路。）



来看一个例子理解一下：

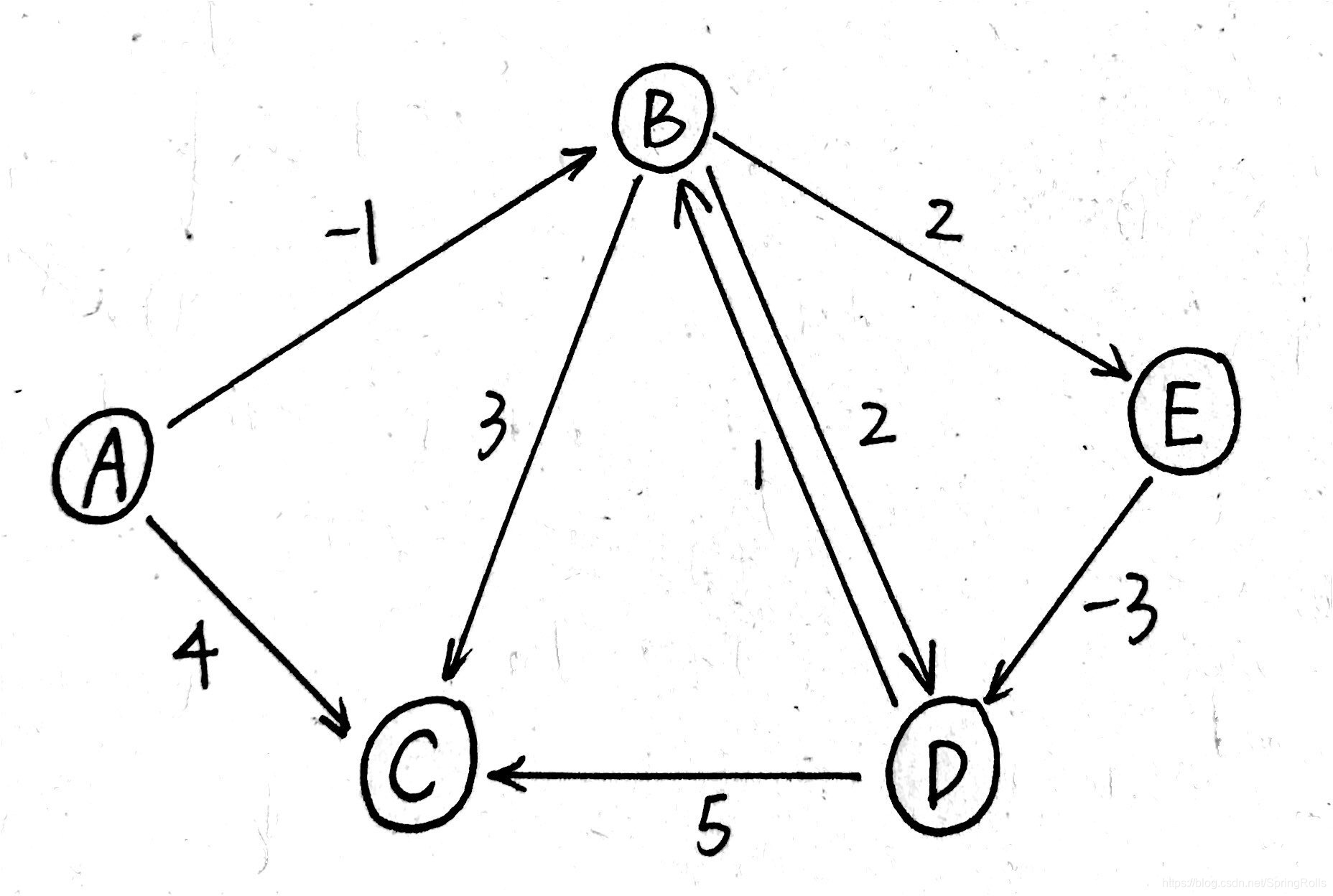

如下图所示，按 Bellman–Ford 算法思路 获取 起点A 到各节点的最短路径。由于该图顶点总数 n=5 个顶点，所以需要进行 5-1 = 4 次的遍历更新操作（即松弛操作），在每次松弛操作过程中，若能发现更短的路径则更新对应节点的 dist值。

1.首先初始化各节点，列出起点A到各个节点耗费的时间：

父节点	节点	初始化dist	执行线路
A	A	0	-
-	B	∞	-
-	C	∞	-
-	D	∞	-
-	E	∞	-















2.进行第一次对所有边的松弛操作：

2.1 统计经过1条边所能到达的节点的值AB，AC：

AB:-1 AC:4

父节点	节点	dist	执行线路
A	A	0	-
A	B	-1	A->B
A	C	4	A->C
-	D	∞
-	E	∞















2.2 统计经过2条边所能到达的节点的值BC,BD,BE：

BC:3 BE:2 BD:2

其中：以节点C为例，因为满足: dist(C) > dist(B) + weight(BC) ，即 4 > -1 + 3 ，所以C的dist更新为2

父节点	节点	dist	执行线路
A	A	0	-
A	B	-1	A->B
B	C	2	A->B->C
B	D	1	A->B->D
B	E	1	A->B->E















2.3 统计经过3条边所能到达的节点的值ED,DC：

ED:-3 DC:5 DB:1

父节点	节点	dist	执行线路
A	A	0	-
A	B	-1	A->B
B	C	2	A->B->C
E	D	-2	A->B->E->D
B	E	1	A->B->E















3. 尝试再进行第2次遍历，对所有边进行松弛操作，发现没有节点需要进行更新，此时便可以提前结束遍历，优化效率

即：2.3中的表格就是最终结果，求出了源点A 到各个节点的最短路径与线路。

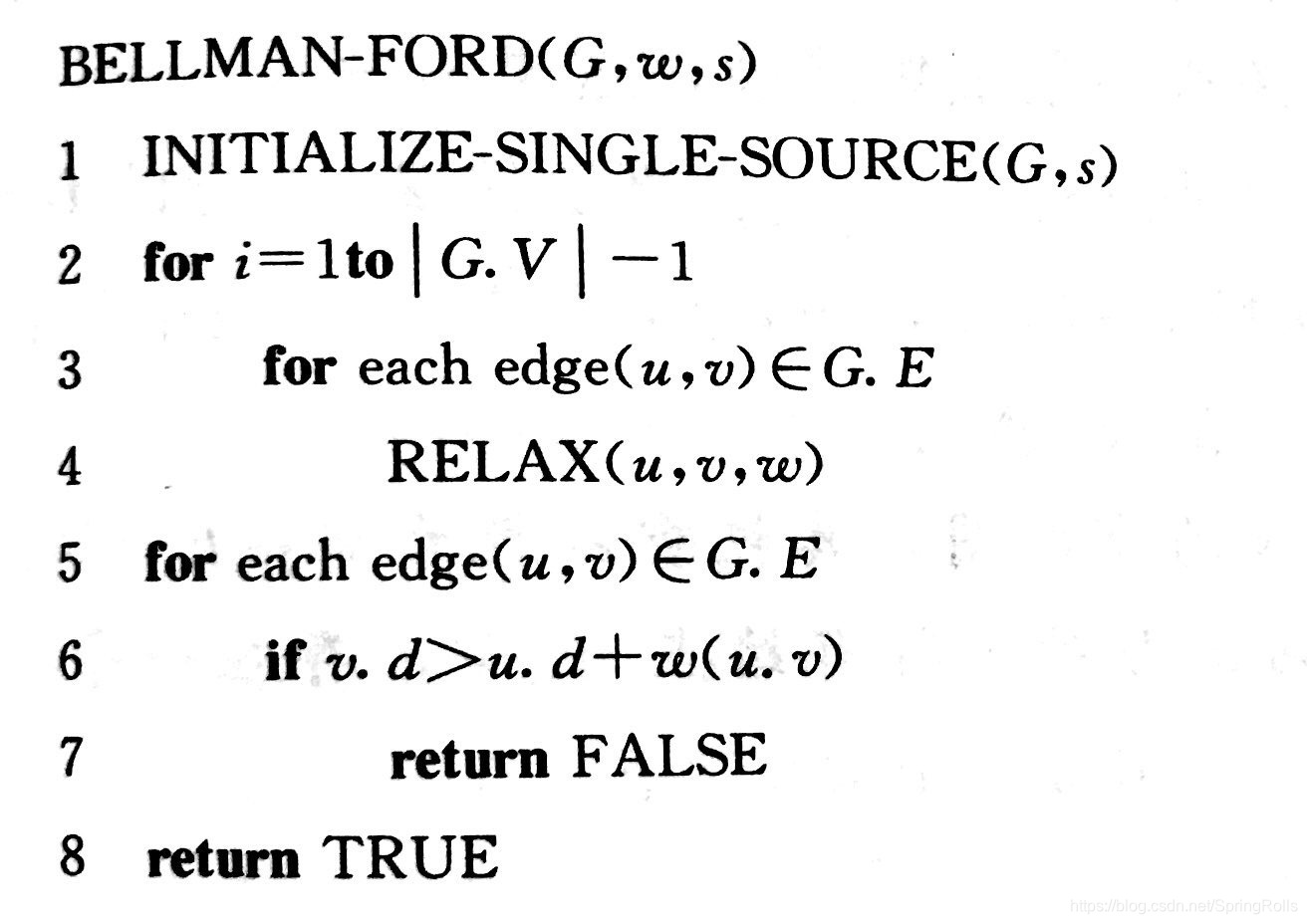

算法伪代码：



算法的核心代码：

//【核心代码】
for(int k=1; k<=n-1; k++)
{
    for(int i=1; i<=m; i++)
    {
        // 松弛操作
        // 这里也可以写为 dist[v[i]]=min(dist[v[i]],dist[u[i]]+w[i])
        if(dist[v[i]] > dist[u[i]] + w[i])
        {
            dist[v[i]] = dist[u[i]] + w[i];
        }
    }
}



那么算法步骤第三步为何要判断是否存在负环路呢？存在负环路的情况为何无解呢？

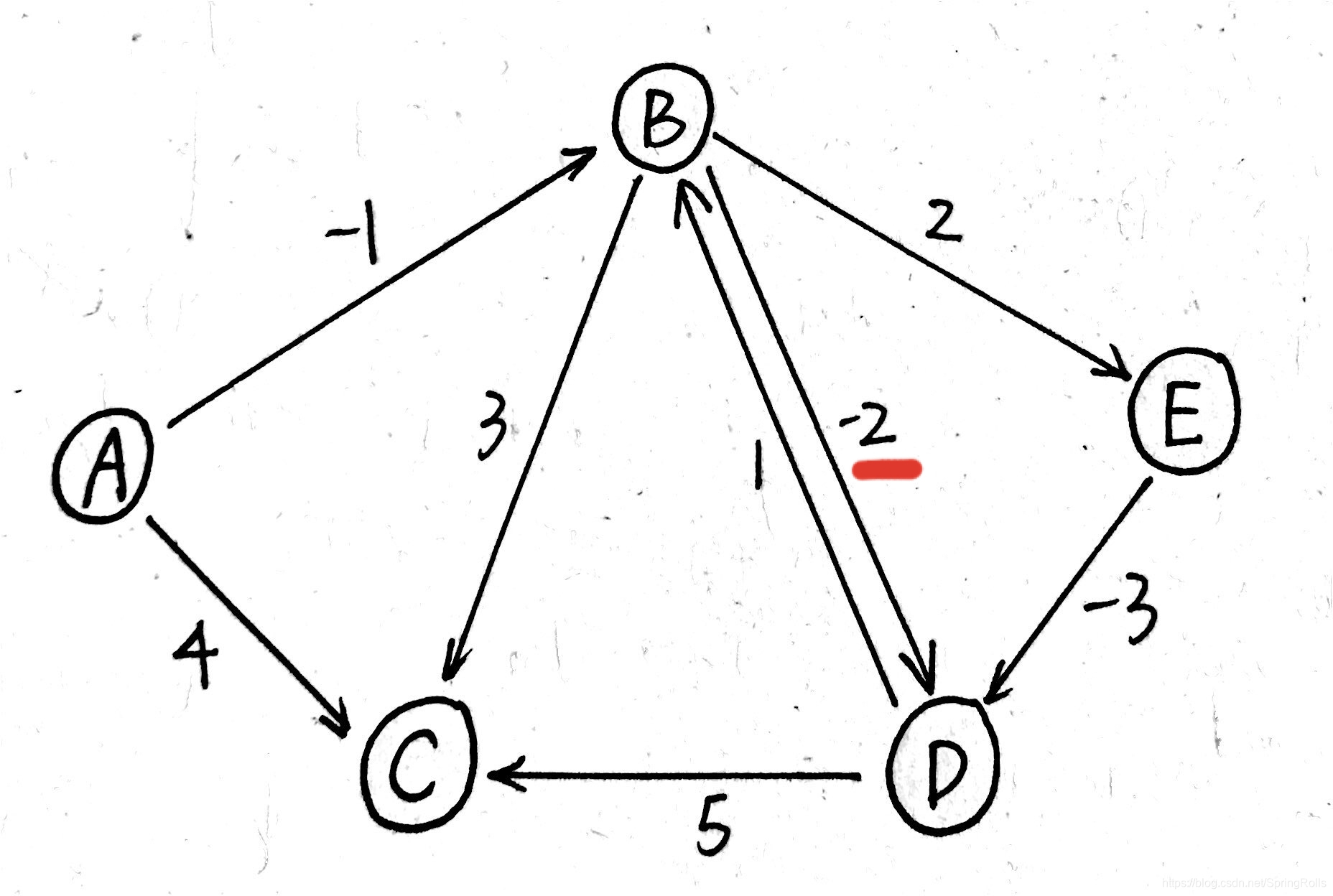

对刚刚例子中的图进行修改 将B->D 的2 改为 -2，这就使得B<->D这形成了负环路，所谓的负环路指的是环路权重之和为负数，比如下图中 1 + (-2) = -1 < 0即为负环路。

因为负环路可以无限执行循环步骤，试想，可以在 B->D->B->D...这边无限循环，所以B、D的取值可以无限小， 然后当B、D取值无限小后再从B、D节点出发到达其他各个节点，都会导致其它节点的取值同样接近无限小。所以，对于负环路的情况，Bellman–Ford 只能判断出图存在负环路，返回False，无法求出各个节点最短路径的意义。

以上的例子部分来自作者：CodeInfo 链接：https://juejin.im/post/5b77fec1e51d4538cf53be68


Java代码：

import java.util.Scanner;

public class BellmanFord {

    public long[] dist;       //dist数组 用于存放第0个顶点到其它顶点之间的最短距离

    //-------内部类，表示图的一条加权边
    class edge {
        public int begin;   //边的起点
        public int end;     //边的终点
        public int weight;  //边的权值

        edge(int begin, int b, int value) {  //带参构造
            this.begin = begin;
            this.end = end;
            this.weight = weight;
        }
    }
    //-------内部类结束


    //返回第0个顶点到其它所有顶点之间的最短距离
    public boolean getShortestPaths(int n, edge[] A) {  //n是顶点总数, A是边集
    	dist = new long[n];
    	//第一步
        for(int i = 1; i < n; i++)  //i从1开始而不是从0开始，是因为源点不用初始化为无穷大
        	//初始化第0个顶点到其它顶点之间的距离为无穷大,即dist[i],此处用Integer型最大值表示
        	dist[i] = Integer.MAX_VALUE;

        //第二步
        for(int i = 1; i < n; i++) {
            for(int j = 0; j < A.length; j++) {
            	//松弛操作
            	//意味着最短路径是先从s到a，再由a->b, 所以更新dist[b]的数据
                if(dist[A[j].end] > dist[A[j].begin] + A[j].weight)
                	dist[A[j].end] = dist[A[j].begin] + A[j].weight;
            }
        }

        //第三步
        boolean judge = true;  //judge为判断是否有负权环路的标志，默认不含有
        for(int i = 1; i < n; i++) {   //判断给定图中是否存在负环
            if(dist[A[i].end] > dist[A[i].begin] + A[i].weight) {  //如果仍然可以继续成功松弛
                judge = false;  //则存在负权环路，算法无法进行下去
                break;
            }
        }
        return judge;
    }

    public static void main(String[] args) {
        BellmanFord test = new BellmanFord();
        Scanner in = new Scanner(System.in);
        System.out.println("请输入一个图的顶点总数n和边总数p：");
        int n = in.nextInt();
        int p = in.nextInt();
        edge[] A = new edge[p];
        System.out.println("请输入具体边的数据：");
        for(int i = 0; i < p; i++) {
            int a = in.nextInt();
            int b = in.nextInt();
            int w = in.nextInt();
            A[i] = test.new edge(a, b, w);
        }
        if(test.getShortestPaths(n, A)) {
            for(int i = 0; i < test.dist.length; i++)
                System.out.print(test.dist[i]+" ");
        } else
            System.out.println("给定图中存在负环，没有最短距离");
    }

}

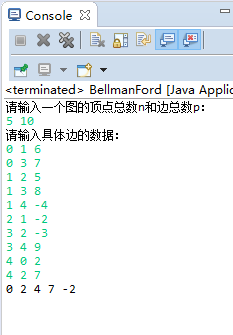

结果：

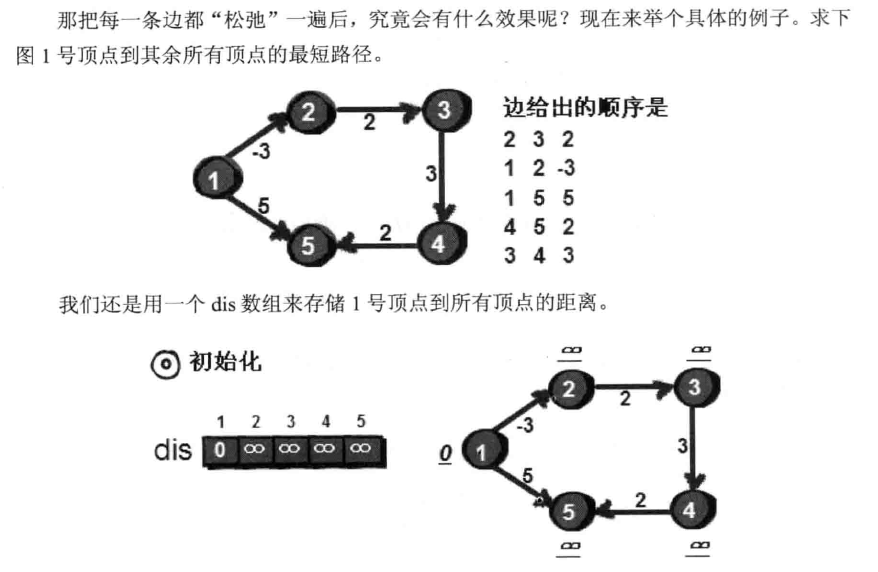

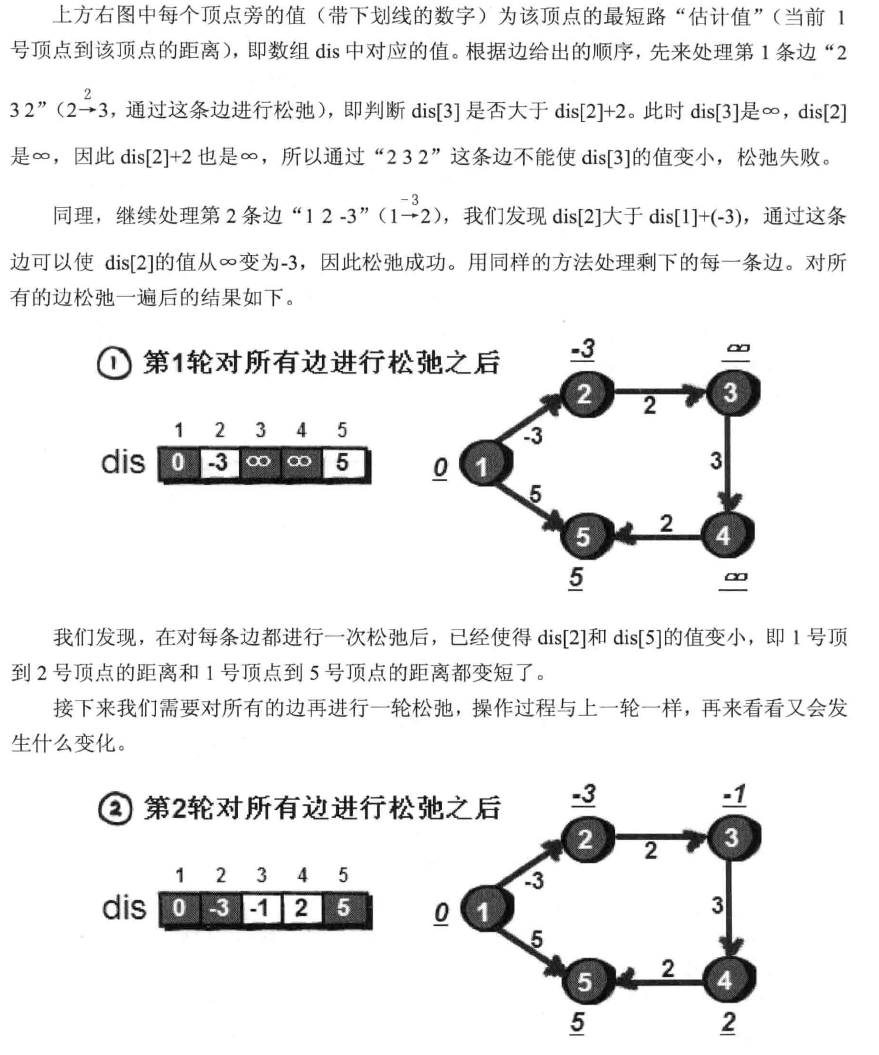

另一种图解：（摘自啊哈算法）

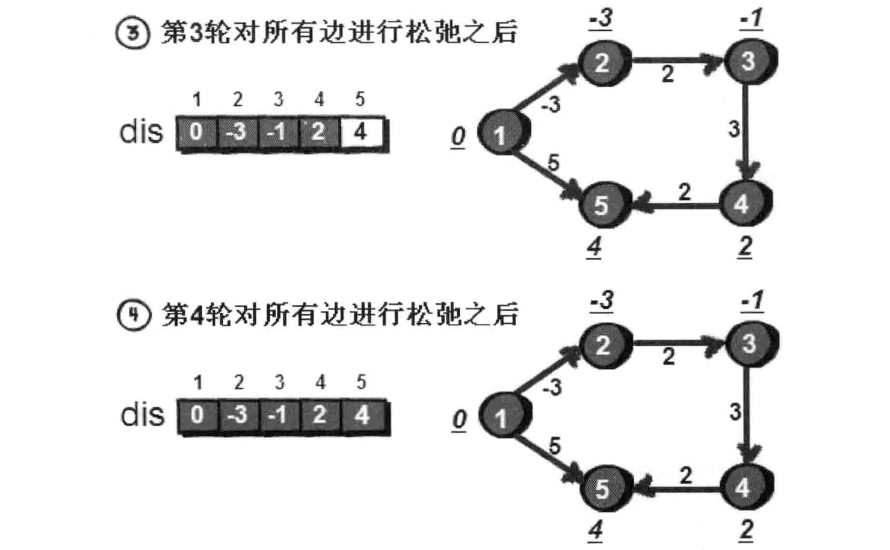

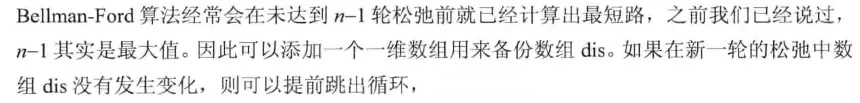

到达第4轮时，我们发现，其实第4轮的操作是多余的，因为dis数组的值没有发生任何变化。
