Alexnet详细介绍与TensorFlow实现

1. AlexNet介绍

AlexNet是2012年ImageNet竞赛冠军获得者Hinton和他的学生Alex Krizhevsky设计的。其模型的top5错误率(即正确的类不是测试中排名前五的类的百分率)为15.3%，第二名错误率则达到26.2%，足足比第二名提高了 10.9%，在当时引起了不少轰动。Alexnet一站成名，让深度学习和卷积网络也快度的火了起来。

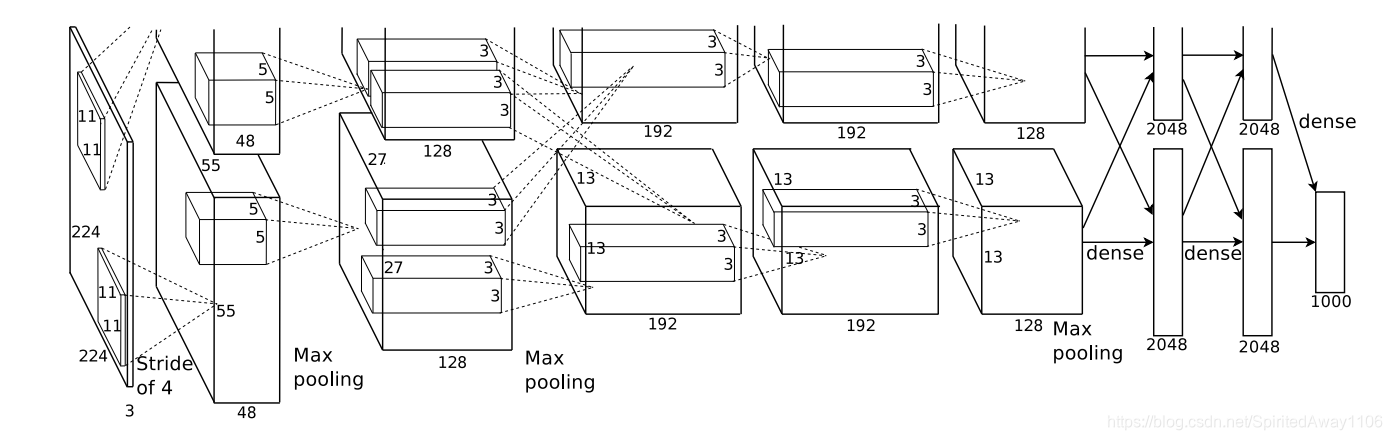

我们从Alexnet论文《ImageNet Classification with Deep Convolutional Neural Networks》中 找到其网络结构，如下图所示

其网络结构整体上跟Lenet5差不多，但是使用了一些对训练网络十分有效的技巧：

1. 使用Relu激活函数，加速模型收敛
2. 使用两块GPU并行运算，提高训练速度，且能帮助训练更大的网络
3. 采用最大池化
4. 使用随机丢弃(Drop Out)，每次利用训练样本更新参数时，随机“丢弃”一定比例的神经元，被丢弃的神经元不参加训练，也不更新相关参数。Drop Out能有效减缓过拟合，也能加快网络收敛速度
5. 数据增强(Data Augmentation)，通过训练样本生成更多样本，如图像水平翻转，以及将256X256的图像随机选取224X224的片段作为输入图像。通过这两种方式处理，可以将一张图变成2048张图像。这样可以较大规模的增加训练样本，避免由于训练样本不够造成的性能损失。

接下来，我们来具体看下网络结构，我们需要先明确以下几点

1. 结构分上下两部分，是因为采用了两块GPU进行训练

2. 原图没有单独画出Max pooling层，而是将Max pooling层以文本形式标注在卷积层的右下角(事实上，由于池化层没有要学习的参数，因此在计算神经网络层数时一般不将池化层计算在内)，我们在讲解的时候，结构按照原图进行讲解，即将卷积层和Max pooling层作为一个层来看待，则按照这种说明规定，Alexnet网络除了输入层外，共有8层(论文中叫做有8个权重层)，其中5个卷积层和3个全连接层。

3. 5个卷积层中，只有第三层，是两块GPU进行融合计算，其余层均是分开计算的。3个全连接层，则均是两个GPU进行融合计算，为了更清晰的说明网络结构，我们将假设只使用一个GPU进行计算。

4. 根据论文描述，池化大小为$3\ast 3$ ，池化步长为$2$

5. 在第二层和第三层卷积之后，进行了局部响应归一化(Local Response Normalization)处理即LRN层，后续被许多学者发现并不能起太大作用，现在几乎不用这种处理方式，因此不在单独介绍。

6. 依然是先给出卷积特征图大小计算公式：

   $$\begin{array}{rl}{O}_w& =\{\begin{array}{l}floor(\frac{W-1}{S_w})+1,padding="SAME"\\ \\ floor\left(\frac{W-F_w}{S_w}\right)+1,padding="VALID"\end{array}\\ & \\ O_h& =\{\begin{array}{l}floor(\frac{H-1}{S_h})+1,padding="SAME"\\ \\ floor\left(\frac{H-F_h}{S_h}\right)+1,padding="VALID"\end{array}\end{array}$$

接下来，我们逐层介绍

• 输入层

  输入大小为 $224\ast 224\ast 3$的彩色图像，参数量为$224\ast 224\ast 3=150528$。

• 第一层

  输入为$224\ast 224\ast 3$的图像， 使用$96$个大小为$11\ast 11\ast 3$的卷积核 ，卷积步长为$4$，我们利用特征图大小计算公式计算发现得到的特征图大小为$54\ast 54\ast 96$，并不是原图标注的$55\ast 55\ast 96$，这里有两种处理方式，可以将输入图像大小调整为$227\ast 227\ast 3$，或设定 $padding=2$ , 则此时特征图大小也为$55\ast 55\ast 96$ ，后续代码实现时，我将使用设定 $padding=2$ 这种方式。

  卷积层使用的激活函数为Relu。卷积之后，有一个LRN层，之后是最大池化层，经过池化之后，特征图大小从$55\ast 55\ast 96$ 变为$27\ast 27\ast 96$。

  该层的待学习参数数量为 $11\ast 11\ast 3\ast 96+96=34944$ 个

• 第二层

  输入大小为$27\ast 27\ast 96$的特征图，使用 256个大小为$5\ast 5\ast 96$的卷积核，卷积步长为1 ，并设定$padding{=}^{\prime }sam{e}^{\prime }$，输出大小为$27\ast 27\ast 256$的特征图。

  卷积层使用的激活函数为Relu。卷积之后，有一个LRN层，之后是最大池化层，经过池化之后，特征图大小从 $27\ast 27\ast 256$ 变为$13\ast 13\ast 256$

  该层的待学习参数数量为$5\ast 5\ast 96\ast 256+256=614656$

• 第三层

  输入大小为$13\ast 13\ast 256$的特征图，使用 384个大小为$3\ast 3\ast 256$的卷积核，卷积步长为1 ，并设定$padding{=}^{\prime }sam{e}^{\prime }$ ，输出大小为$13\ast 13\ast 384$的特征图。

  卷积层使用的激活函数为Relu。卷积之后，无LRN层，无最大池化层。

  该层的待学习参数数量为$3\ast 3\ast 256\ast 384+384=885120$

• 第四层

  输入大小为$3\ast 3\ast 384$的特征图，使用 384个大小为$3\ast 3\ast 384$的卷积核，卷积步长为1 ，并设定$padding{=}^{\prime }sam{e}^{\prime }$，输出大小为$13\ast 13\ast 384$的特征图。

  卷积层使用的激活函数为Relu。卷积之后，无LRN层，无最大池化层。

  该层的待学习参数数量为$3\ast 3\ast 384\ast 384+384=1327488$

• 第五层

  输入大小为$3\ast 3\ast 384$的特征图，使用 256个大小为$3\ast 3\ast 384$的卷积核，卷积步长为1 ，并设定$padding{=}^{\prime }sam{e}^{\prime }$，输出大小为$13\ast 13\ast 256$的特征图。

  卷积层使用的激活函数为Relu。卷积之后，无LRN层，有最大池化层，池化后的特征图大小为 $6\ast 6\ast 256$

  该层的待学习参数数量为$3\ast 3\ast 384\ast 256+256=884992$

• 第六层

  全连接层，输入参数 $6\ast 6\ast 256=9216$个，使用 4096个神经元，使用Relu激活函数，使用Drop Out。

  该层的待学习参数数量为$9216\ast 4096+4096=37752832$

• 第七层

  全连接层，输入参数 $4096$个，使用 4096个神经元，使用Relu激活函数，使用Drop Out。

  该层的待学习参数数量为$4096\ast 4096+4096=16781312$

• 第八层

  全连接层，输入参数 $4096$个，使用 1000个神经元，使用softmax激活函数。

  该层的待学习参数数量为$4096\ast 1000+1000=4097000$

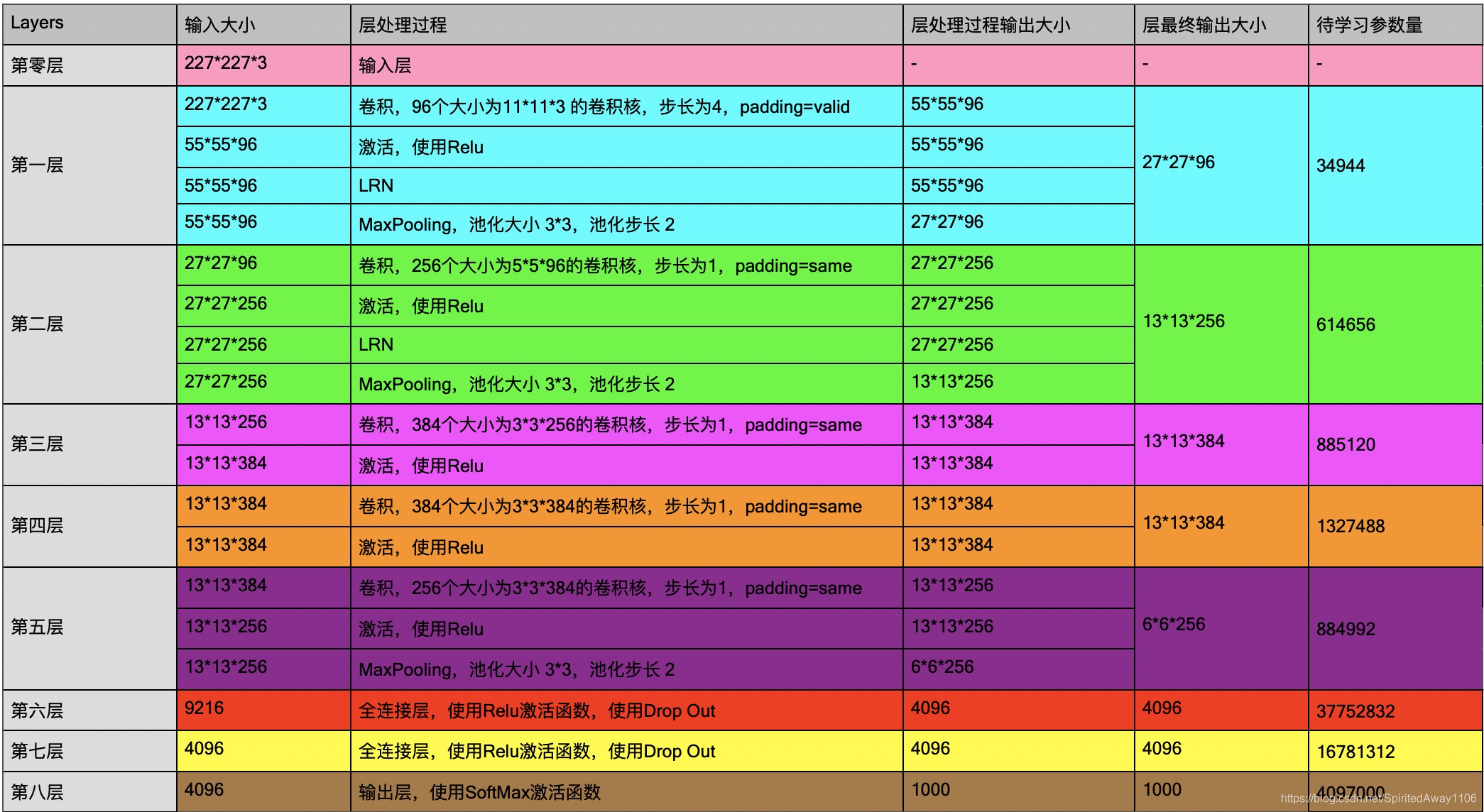

我们使表格来总结下各个层所执行的操作

2. 使用TensorFlow2 实现 Alexnet

#!/usr/bin/python3

# @Time    : 2021/2/26 10:07
# @Author  :
# @File    :
# @Software: PyCharm
# @Description : 使用TensorFlow实现AlexNet网络结构

import numpy as np
import tensorflow as tf
from tensorflow.keras.layers import Conv2D,MaxPool2D,Dropout,BatchNormalization,Activation,Flatten,Dense
from tensorflow.keras import Model,models

def AlexNet8():
    # 第一层：卷积--> 激活 --> 归一化 --> 最大池化
    x = Conv2D(filters=96,kernel_size=11,strides=4,name='Conv2D_1')(inputs)
    x = Activation('relu',name='Activation_1')(x)
    x = BatchNormalization(name='BN_1')(x) # 使用 BatchNormalization 代替LRN
    x = MaxPool2D(pool_size=(3,3),strides=2,name='MaxPool2D_1')(x)

    # 第二层：卷积--> 激活 --> 归一化 --> 最大池化
    x = Conv2D(filters=256,kernel_size=5,strides=1,padding='same',name='Conv2D_2')(x)
    x = Activation('relu',name='Activation_2')(x)
    x = BatchNormalization(name='BN_2')(x)
    x = MaxPool2D(pool_size=(3,3),strides=2,name='MaxPool2D_2')(x)

    # 第三层：卷积--> 激活
    x = Conv2D(filters=384,kernel_size=3,strides=1,padding='same',name='Conv2D_3')(x)
    x = Activation('relu',name='Activation_3')(x)

    # 第四层：卷积--> 激活
    x = Conv2D(filters=384,kernel_size=3,strides=1,padding='same',name='Conv2D_4')(x)
    x = Activation('relu',name='Activation_4')(x)

    # 第五层：卷积--> 激活  --> 最大池化
    x = Conv2D(filters=256,kernel_size=3,strides=1,padding='same',name='Conv2D_5')(x)
    x = Activation('relu',name='Activation_5')(x)
    x = MaxPool2D(pool_size=(3,3),strides=2,name='MaxPool2D_5')(x)

    # 第六层  拉直 --> Drop out --> 激活
    x = Flatten()(x)
    x = Dense(units=4096,activation='relu',name='Dense_6')(x)
    x = Dropout(0.5,name='Dropout_6')(x)

    # 第七层 全连接 --> Drop out
    x = Dense(units=4096,activation='relu',name='Dense_7')(x)
    x = Dropout(0.5,name='Dropout_7')(x)

    # 第八层 全连接
    outputs = Dense(units=1000,activation='softmax',name='Output_8')(x)

    return outputs

 # 第零层，输入层
inputs = tf.keras.Input(shape=(227,227,3))
model = Model(inputs=inputs,outputs=AlexNet8(),name='AlexNet8')
model.summary()

模型摘要如下

Model: "AlexNet8"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
input_6 (InputLayer)         [(None, 227, 227, 3)]     0
_________________________________________________________________
Conv2D_1 (Conv2D)            (None, 55, 55, 96)        34944
_________________________________________________________________
Activation_1 (Activation)    (None, 55, 55, 96)        0
_________________________________________________________________
BN_1 (BatchNormalization)    (None, 55, 55, 96)        384
_________________________________________________________________
MaxPool2D_1 (MaxPooling2D)   (None, 27, 27, 96)        0
_________________________________________________________________
Conv2D_2 (Conv2D)            (None, 27, 27, 256)       614656
_________________________________________________________________
Activation_2 (Activation)    (None, 27, 27, 256)       0
_________________________________________________________________
BN_2 (BatchNormalization)    (None, 27, 27, 256)       1024
_________________________________________________________________
MaxPool2D_2 (MaxPooling2D)   (None, 13, 13, 256)       0
_________________________________________________________________
Conv2D_3 (Conv2D)            (None, 13, 13, 384)       885120
_________________________________________________________________
Activation_3 (Activation)    (None, 13, 13, 384)       0
_________________________________________________________________
Conv2D_4 (Conv2D)            (None, 13, 13, 384)       1327488
_________________________________________________________________
Activation_4 (Activation)    (None, 13, 13, 384)       0
_________________________________________________________________
Conv2D_5 (Conv2D)            (None, 13, 13, 256)       884992
_________________________________________________________________
Activation_5 (Activation)    (None, 13, 13, 256)       0
_________________________________________________________________
MaxPool2D_5 (MaxPooling2D)   (None, 6, 6, 256)         0
_________________________________________________________________
flatten_7 (Flatten)          (None, 9216)              0
_________________________________________________________________
Dense_6 (Dense)              (None, 4096)              37752832
_________________________________________________________________
Dropout_6 (Dropout)          (None, 4096)              0
_________________________________________________________________
Dense_7 (Dense)              (None, 4096)              16781312
_________________________________________________________________
Dropout_7 (Dropout)          (None, 4096)              0
_________________________________________________________________
Output_8 (Dense)             (None, 1000)              4097000
=================================================================
Total params: 62,379,752
Trainable params: 62,379,048
Non-trainable params: 704
