51单片机蓄电池充电保护设计Proteus仿真 功能描述如下：本设计由STC89C52单片机电路+LCD1602

51单片机蓄电池充电保护设计：Proteus仿真分析

一、背景与目的

随着蓄电池在电力中广泛应用，对其充电保护设计显得尤为重要。本设计围绕STC89C52单片机电路、LCD1602液晶显示电路、ACS712电流检测电路、DS18B20温度传感器等多模块，设计了一种蓄电池充电保护。在功能描述中，详细阐述了的过压、过流、过温保护功能，并通过Proteus仿真技术进行详细展示。

二、组成与工作原理

本设计由以下几个主要模块组成：

1. STC89C52单片机电路：采用高效能的单片机，实现各种控制算法。
2. LCD1602液晶显示电路：负责实时显示温度、电压和电流。
3. ACS712电流检测电路：实时检测蓄电池的电流变化。
4. 分压电路：通过分压方式对电流进行控制，确保安全充电。
5. PCF8591 AD检测设计：用于检测电压和温度。
6. 继电器电路：根据检测到的电流、温度和电压信号控制继电器开关。
7. DS18B20温度传感器：实时检测环境中的温湿度。

工作原理如下：

当蓄电池充电时，会根据检测到的温度、电压和电流进行一系列计算和控制。当蓄电池的电压超过设定的阈值时，会立即切断电源，防止过压损坏设备。同时，会实时监测蓄电池的温度和电流，一旦检测到温度过高或电流过大，会立即启动过温或过流保护机制，确保设备安全运行。

三、仿真分析与实现细节

通过Proteus仿真技术，我们可以详细了解的各项功能是如何实现的。

1. LCD1602实时显示温度、电压和电流，为用户提供直观的显示界面。
2. tDS18B20检测温湿度，实时监测环境中的温湿度。通过内置的温湿度传感器模块，实时获取环境中的温湿度数据。
3. tPCF8591检测电压，用于实时监控蓄电池的电压变化。该模块可以实时获取蓄电池的电压数据。
4. ACS712电流检测电路负责实时检测蓄电池的电流变化。通过精确的电流检测算法，确保实时获取准确的电流数据。
5. 分压电路通过精确的分压方式控制蓄电池的充电电流，确保充电过程的安全性和稳定性。
6. 继电器电路根据检测到的电流、温度和电压信号控制继电器开关，保证在过温、过流情况下及时断开电源。继电器电路采用了可靠的开关控制技术，确保在过流情况下能够快速切断电源。
7. 电路上的模块使用标号清晰明了，便于理解和维护。例如，使用数字表示模块的功能和连接方式等。

四、总结与展望

本设计通过多模块协同工作，实现了蓄电池充电保护功能。具有过压、过流、过温保护功能，确保了蓄电池充电过程中的安全性和稳定性。同时，通过Proteus仿真技术，我们可以更好地理解的各项功能和工作原理，为后续的电路设计和调试提供了重要的参考依据。

未来，随着技术的不断进步和更新换代，我们期待更多的创新技术和解决方案应用于蓄电池充电保护领域，为电力的安全稳定运行提供更加可靠的保障。
51单片机蓄电池充电保护设计Proteus仿真

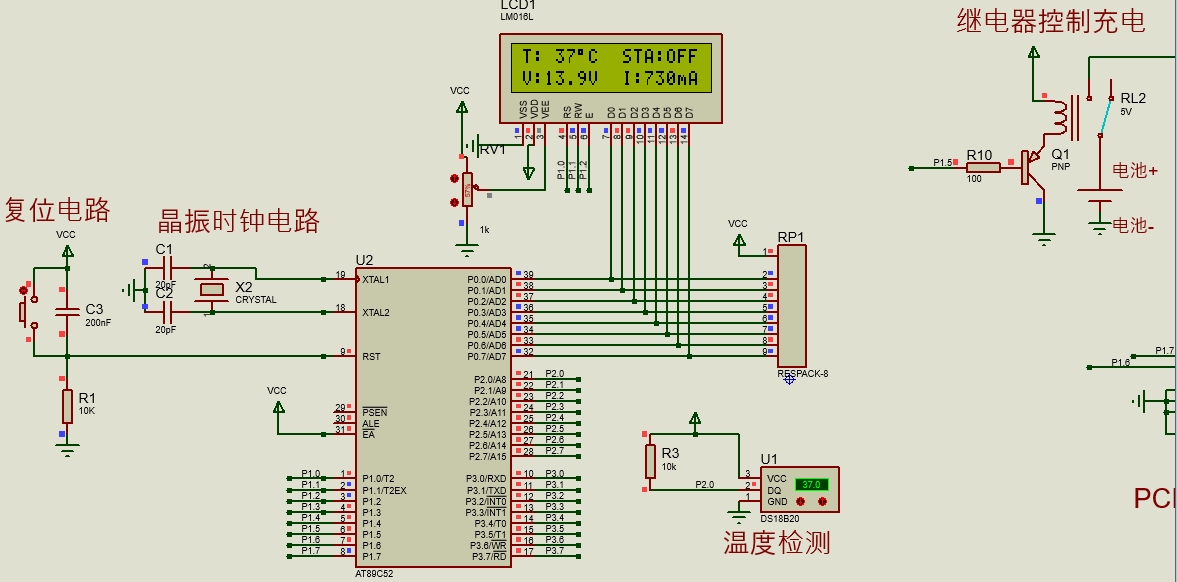

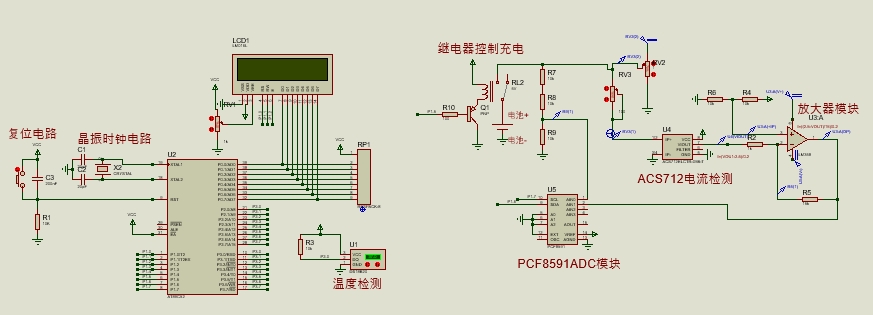

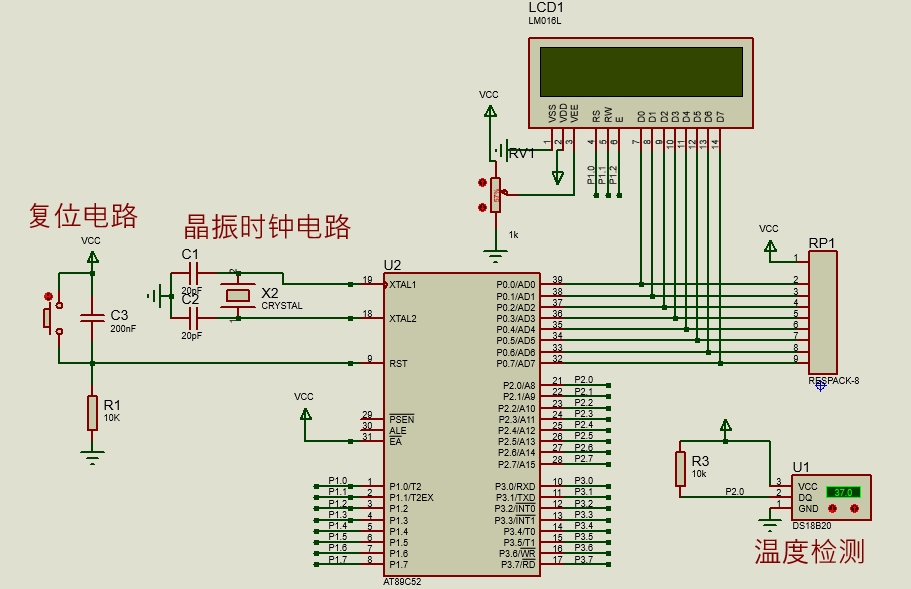

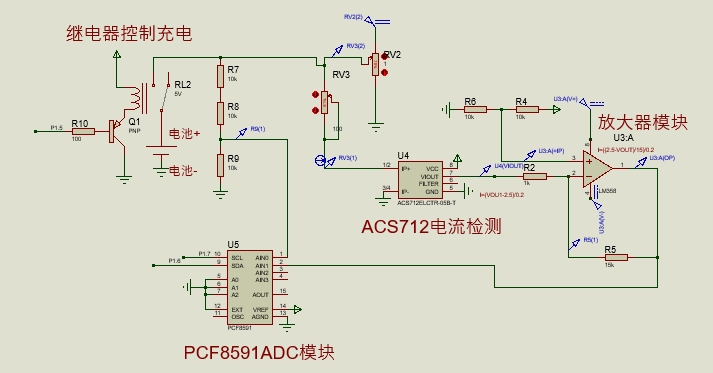

功能描述如下：本设计由STC89C52单片机电路+LCD1602液晶显示电路+ACS712电流检测电路+分压电路+PCF8591 AD检测设计+继电器电路+DS18B20温度传感器。
具有过压保护、过流保护和过温保护。
即如果蓄电池的电压超过14 V或充电电流高于0.7A或温度高于40℃，则继电器断开,否则继电器闭合。
液晶LCD1602实时显示温度、电压和电流。
1、tDS18B20检测温湿度；
2、tPCF8591检测电压；
3、tACS712检测电流
4、t将测得的温度和电压、电流显示于LCD1602上，同时显示继电器状态ON/OFF；
5、t根据温湿度、电压、电流控制继电器开关，保证在过温、过压、过流情况下及时断开电源；
6、t电路上的模块使用标号进行连接，看起来像没有连在一起，实际已经连了，不然怎么可能实现上述功能。
