本文详细介绍了CPU的结构，包括CPU的功能、寄存器、控制单元和中断系统。讲解了指令周期的基本概念和数据流，以及如何通过指令流水线提高机器速度和并行性。同时，深入探讨了中断系统，包括中断请求、中断响应和中断处理的全过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

第八章 CPU的结构和功能

一、CPU的结构

1.1、CPU的功能

  1. 控制器的功能
    • 取指令
    • 分析指令
    • 执行指令， 发出各种操做命令
    • 控制程序输入及结果的输出
    • 总线管理
    • 处理异常情况和特殊情况
  2. 运算器的功能
    • 实现算数运算和逻辑运算

可以总结为：指令控制，操作控制，时间控制，处理中断，数据加工

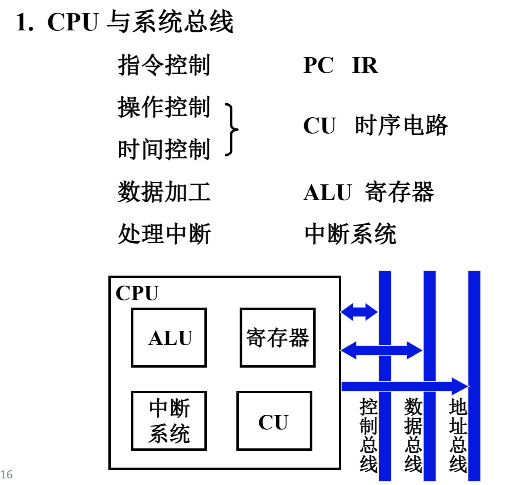

1.2、CPU 结构框图

image-20220525142947660

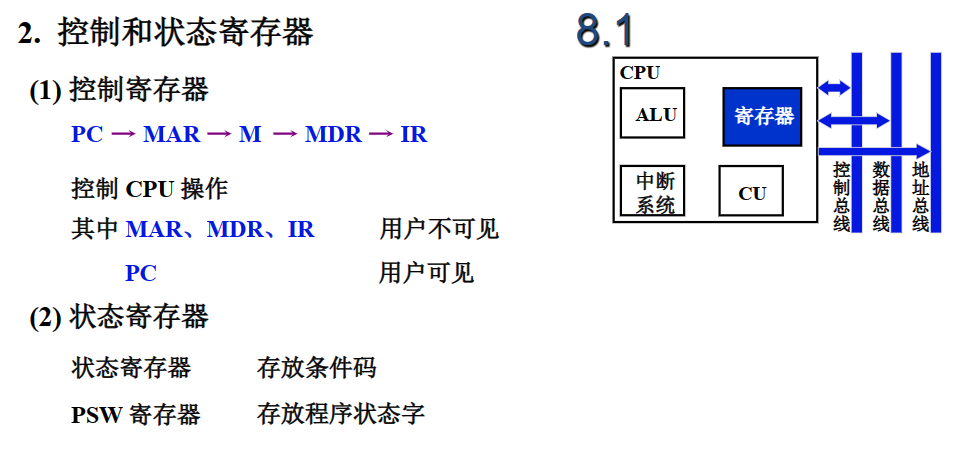

1.3、CPU的寄存器

image-20220525143057061

image-20220525143357270

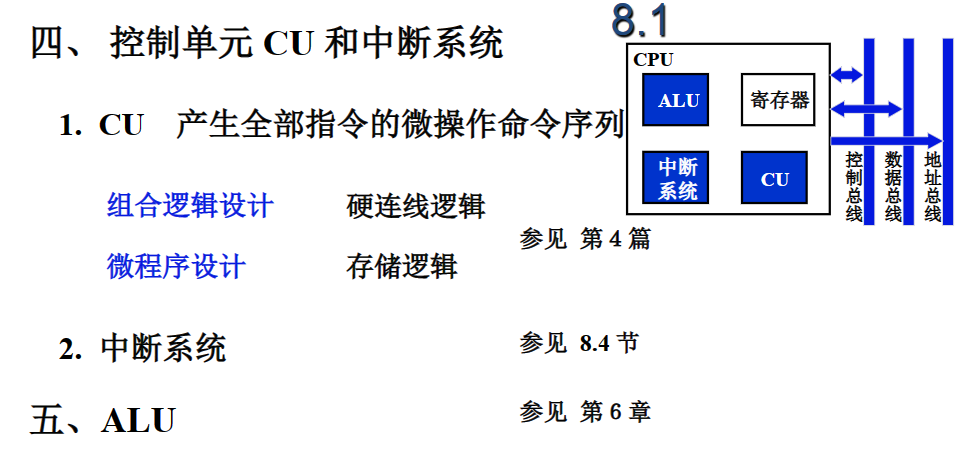

1.4、控制单元 CU 和中断系统

image-20220525143649594

二、指令周期

2.1、指令周期的基本概念

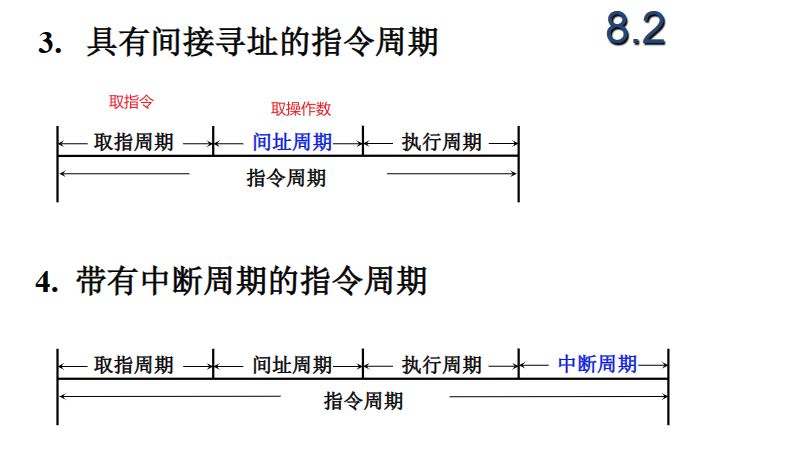

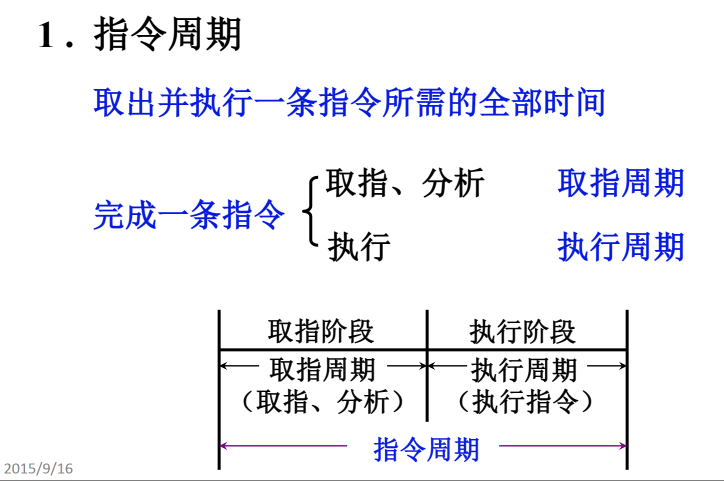

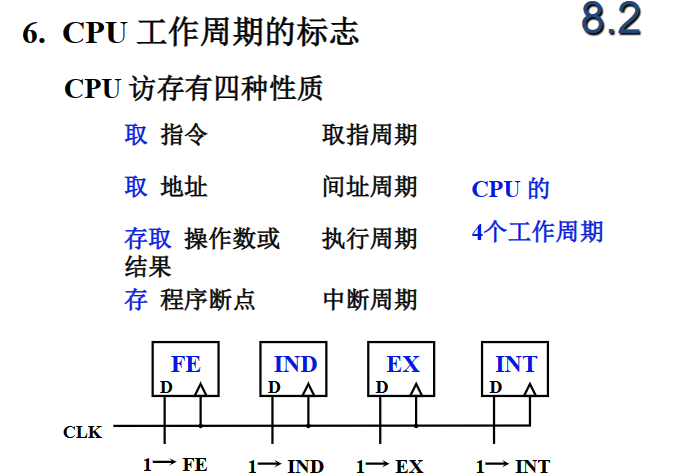

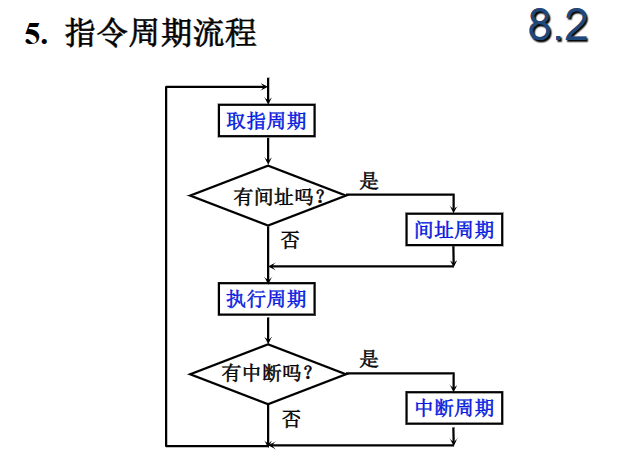

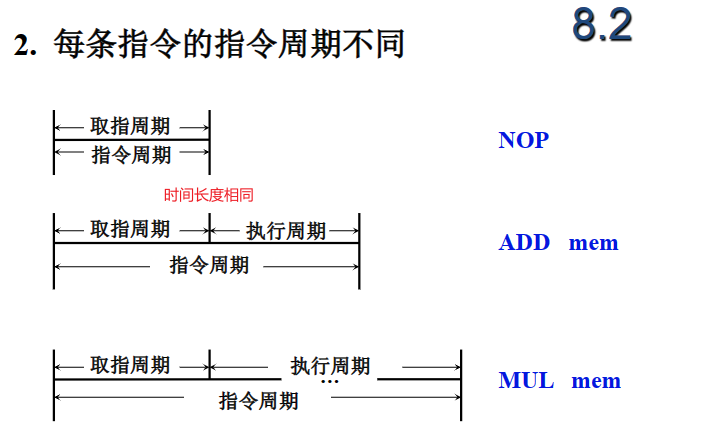

image-20220525144022349

image-20220525144229248

image-20220525144456897

image-20220525144555427

image-20220525144855510

2.2、指令周期的数据流

最低0.47元/天 解锁文章
