Cisco Packet Tracer 实验——配置交换机

前言

您好，我的博客是不周阁

大三局域网实验，使用Cisco Packer Tracer模拟软件，本篇内容为路由器的配置

Cisco Packet Tracer 实验——配置交换机

实验目的

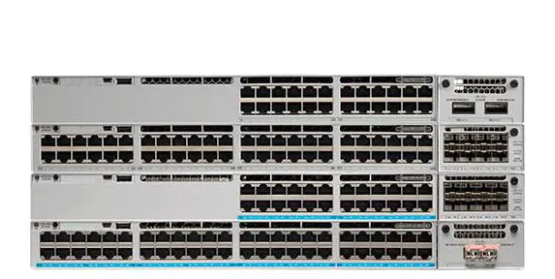

• 辨识交换机、路由器；熟悉网络设备接口、配线架、连接器等。
• 掌握通过Console口连接交换机、路由器设备。
• 掌握微机Telnet到交换机、路由器的配置方法。
• 熟悉配置交换机的常用IOS命令。

实验内容

• 微机串口与交换机、路由器的Console口连接。
• 配置交换机、路由器允许微机Telnet权限
• 配置交换机的基本参数，检查交换机的基本参数配置。

实验方法

• 在Windows操作系统的计算机使用思科模拟器仿真。
• 思科交换机、路由器实际操作与配置。

实验过程

交换机的基本配置模式

• 用户模式：只允许用户访问有限量的基本监视命令。用户执行模式是在从 CLI 登录到 Cisco 交换机后所进入的默认模式。在switch>提示符下键入enable，交换机进入特权命 令模式。

• 特权模式：特权模式的提示符为“#”，允许用户访问所有设备命令，如用于配置和管理的命令，

  ​ 特权执行模式可采用口令加以保护，使得只有获得授权的用户才能访问设备。

• 全局模式：在switch#提示符下键入configure terminal，出现提示符switch(config)#，此

  ​ 时交换机处于全局设置模式，可以设置交换机的全局参数。

• 接口模式：要从全局配置模式下进入接口配置模式，应输入interface接口类型插槽号/端口号

  命令。提示符将更改为switch(config-if)#。要退出接口配置模式，使用exit命 令。提示符恢复为switch (config)#，要退出全局配置模式，可以再次使用exit 命令。提示符切换为#，回到特权执行模式。进入以太网接口fastethernet0/1的命 令是interface fastethernet 0/1。

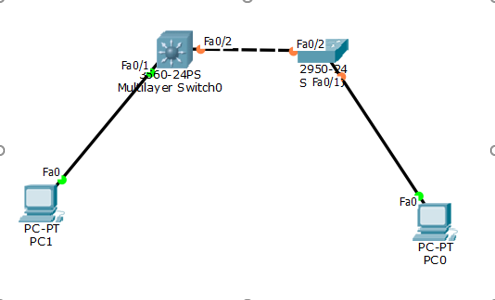

实验拓扑图

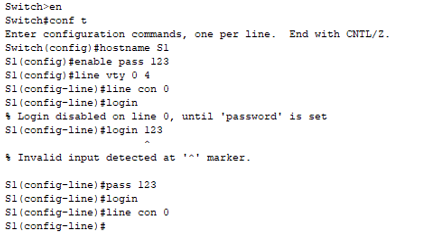

交换机属性配置

enable  # 进入特权模式
conf t  # 进入全局模式
hostname S1 # 设置交换机的名字为S1
enable pass 123 # 设置使能密码为 123
line vty 0 4  # 创建5个远程登录终端line
line con 0    # 创建con远程登录终端line
login         # 允许远程登录
pass 123      # 设置远程登录的口令为 123
login         # 运行远程登录

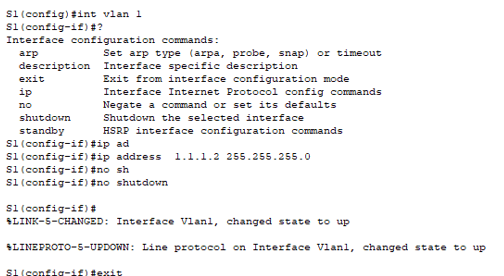

交换机IP地址的管理和配置

int vlan 1 # 进入vlan 1局部设置模式
ip address 192.168.1.1 255.255.255.0 # 设置端口IP地址和子网掩码
no shutdown #端口默认是关闭的，开启端口

交换机端口属性配置

int fa0/1 # 进入端口 f0/1局部设置模式
duplex auto # 设置工作方式为auto
speed auto  # 设置速度为auto

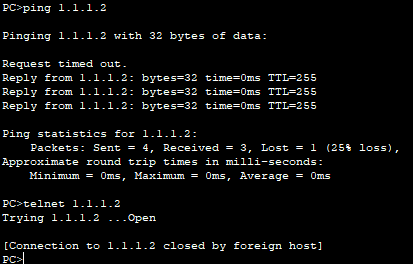

Tenet远程登陆

如果出现以下错误可能是line console 0 为设置密码，重新回去设置密码即可。

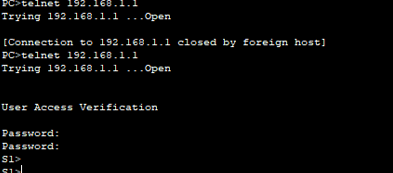

重新设置密码后成功远程登陆

实验二到此结束
