思科模拟器Cisco Packet Tracer交换机的管理配置

本文介绍了使用思科模拟器Cisco Packet Tracer配置交换机的带内和带外管理方法。包括通过Console端口的带外管理,详细步骤涉及建立拓扑、使用Terminal配置交换机;以及带内管理的Telnet远程配置,包括配置管理IP、用户名和密码,并通过PC进行远程登陆验证。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

版权声明:如果对大家有帮助,大家可以自行转载的。原文链接:https://blog.youkuaiyun.com/qq_37992321/article/details/84235955
一、交换机的管理方式:带内管理和带外管理

  • 通过交换机的 Console 端口管理交换机属于带外管理;这种管理方式不占用交换机的网络端口,第一次配置交换机必须利用 Console 端口进行配置。
  • 通过 Telnet、拨号等方式属于带内管理。

二、控制台配置思科交换机
1.新建拓扑图
新建拓扑,选择console线连接交换机和PC,一端接交换机的console口,一端接PC的RS 232 口(异步传输标准接口)
在这里插入图片描述

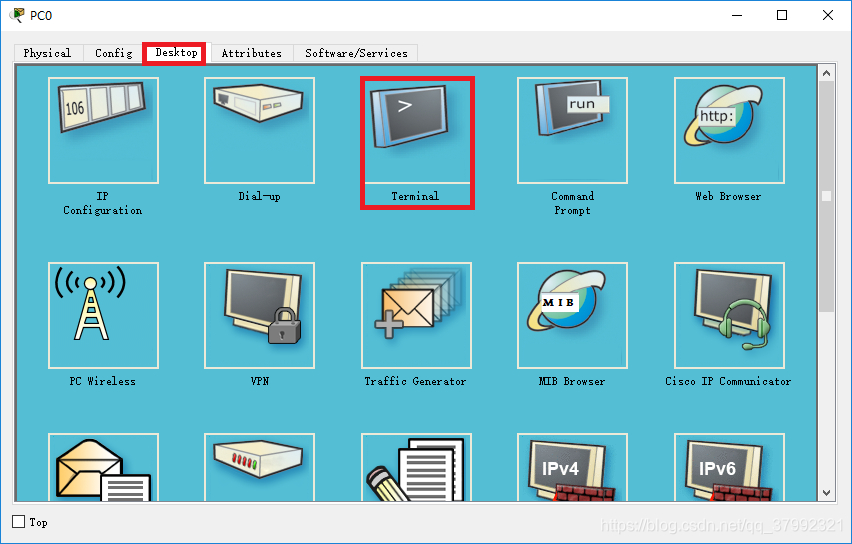

2.点击工作区中的PC,然后点击“Desktop”,点击“Terminal”(Terminal相当于win7系统里的超级终端,在win8以上系统需要自己下载,系统不自带)
在这里插入图片描述

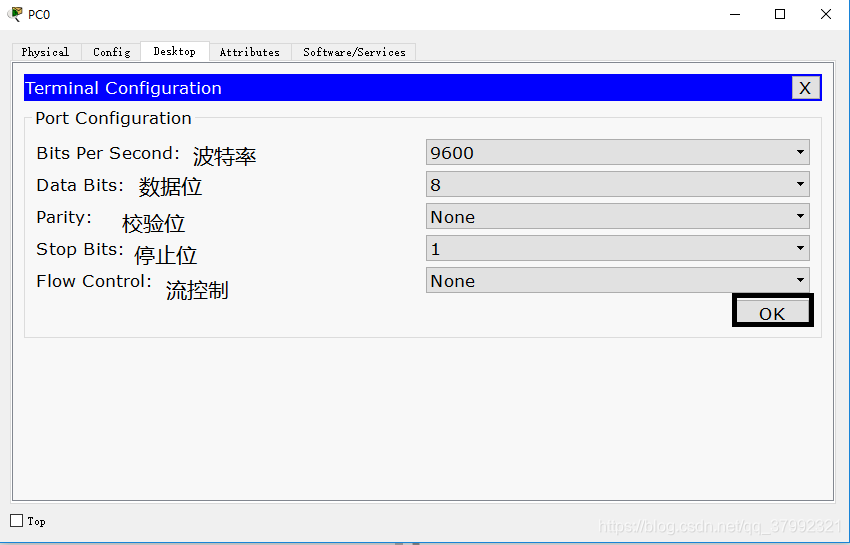

3.打开“terminal”以后,按以下填入,然后点击“OK
在这里插入图片描述
4.然后我们就到了超级终端页面,我们可以在PC上配置交换机
