RIP

RIP

采用UDP封装，源、目的端口为520
报文：request 用于向邻居请求全部或部分RIP路由信息
response 发送RIP请求更新

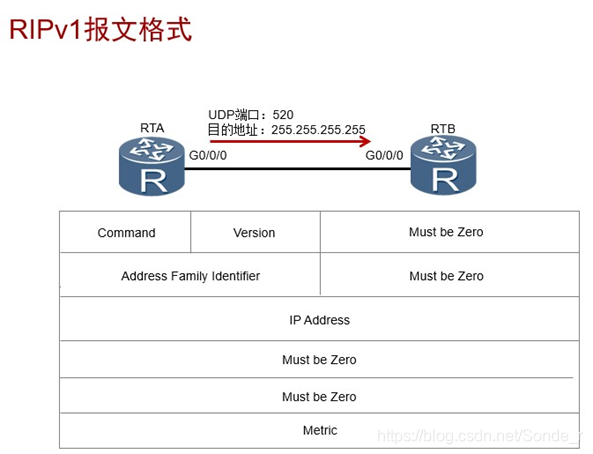

RIPv1报文结构:

命令字段(Command):1 request 2 respond
版本字段（version）：1
地址族标识符（AFI）：2表示IP协议
度量值（Metric）

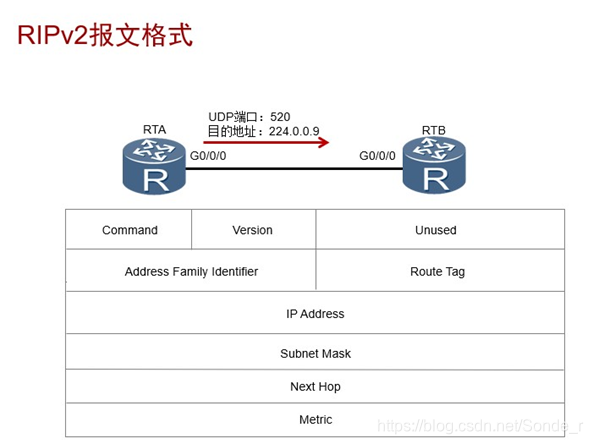

RIPv2报文结构:

命令字段(Command)

版本字段（version）：2
地址族标识符（AFI）路由标记（Route Tag）: 路由标记信息，缺省为0，外部路由被引入RIP形成一条路由 为该路由设置标记，在整个RIP域内传播时，路由标记不会丢失

下一跳（Next Hop）：在多路访问网络上避免次优路径，一般情况下为0.0.0.0，将路由更新源设为到达目的网段的下一跳
度量值（Metric）

计时器：

更新计时器（Update Timer）
老化计时器（Age Timer）
垃圾回收计时器（Garbage-Collect Timer）
timers rip 35 190 200

静默接口（silent-interface）
不再主动发送报文，只被动接受报文

水平分割（Split Horizon)
在某个接口收到的路由不会再从该接口通告回去

毒性逆转(Poison Reverse)

从某接口学习到路由，会在该接口发送Response报文时携带该路由，但是度量值设置为16跳（不可达）
增加链路带宽损耗，及设备负担

同时激活水平分割和毒性逆转，则只有毒性逆转生效

触发更新：检测到拓扑图发生改变时或RIP度量值发生变更时则立即发送response报文
毒性路由：目标网络不可达，为16跳路由


RIPv2

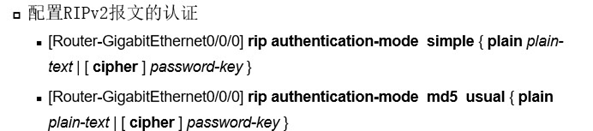

无类路由协议，支持VLSM，使用组播地址224.0.0.9作为协议报文的目的IP地址支持报文认证

路由自动汇总会将该子网路由汇总成主类网络路由
手动汇总 rip summary-address xx.xx.xx.xx 子网掩码

下一跳字段
在距离矢量路由协议中，路由的通告者为该路由下一跳,下一跳字段，添加自己到达目的网段的下一跳地址，大多数情况下下一跳字段为0.0.0.0，即路由通告者为下一跳

配置接口附加度量值

去方向

回方向

可使用ACL匹配路由进行更改度量值

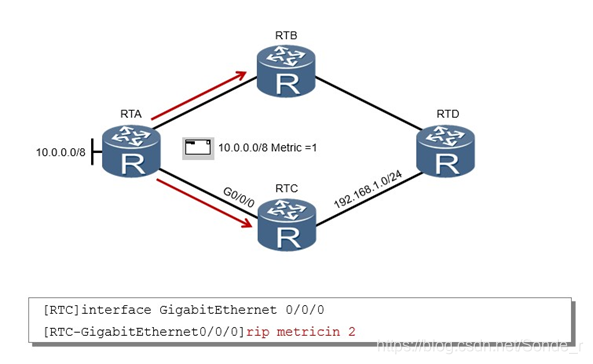

rip metricin 2000 2

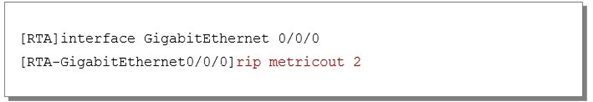

metricout

配置RIP发布默认路由

default-route originate cost 1（缺省度量值为0）

在default-route originate命令中增加match default关键字，在路由表中存在其他路由协议或者其他rip 进程产生的默认路由时才会发布静态路由

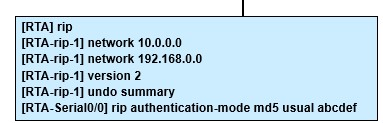

基本配置
