本文介绍了FIFO的工作原理，包括单时钟和双时钟FIFO，并详细阐述了如何在Quartus II中配置和使用SCFIFO与DCFIFO。通过设置IP Catalog生成VHDL代码，并展示了SCFIFO和DCFIFO的仿真结果，说明了数据写入和读取的过程及信号变化。

原理

FIFO: first in first out
FIFO分为 signal

单时钟常被用于片内数据的收发，而双时钟则常用在接收异步数据，因为收发速率不同，可能会产生亚稳态等一系列问题。

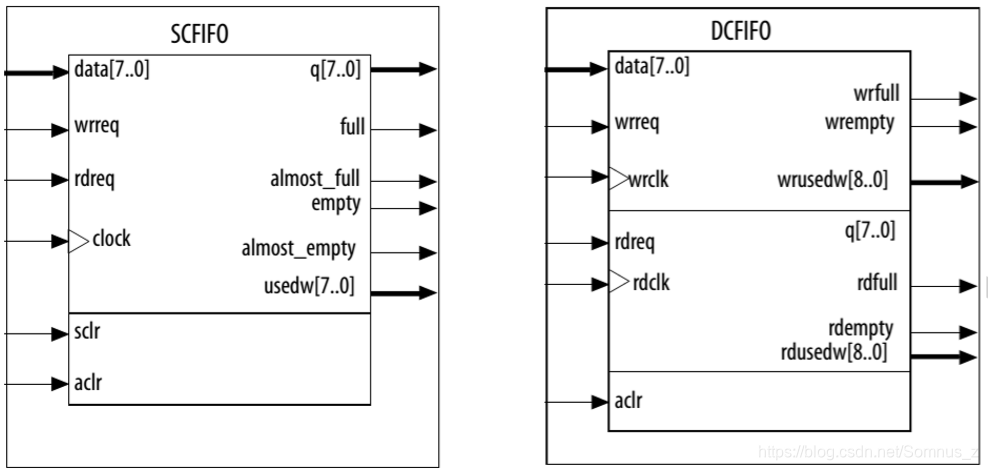

单时钟和双时钟FIFO结构如下：
sc_dc

wrreq: 写入使能信号
rdreq：读出使能信号
full: FIFO写满信号
almost_full: 可配置参数，在写入数据>X的时候电平拉高，表示FIFO快写满
empty: FIFO清空信号
almost_empty: 可配置参数，在写入数据<X的时候电平拉高，标志着FIFO中数据快要读取完
usedw: 表示FIFO中有多少个存储的有效信号。

Quartus ii实现

SCFIFO

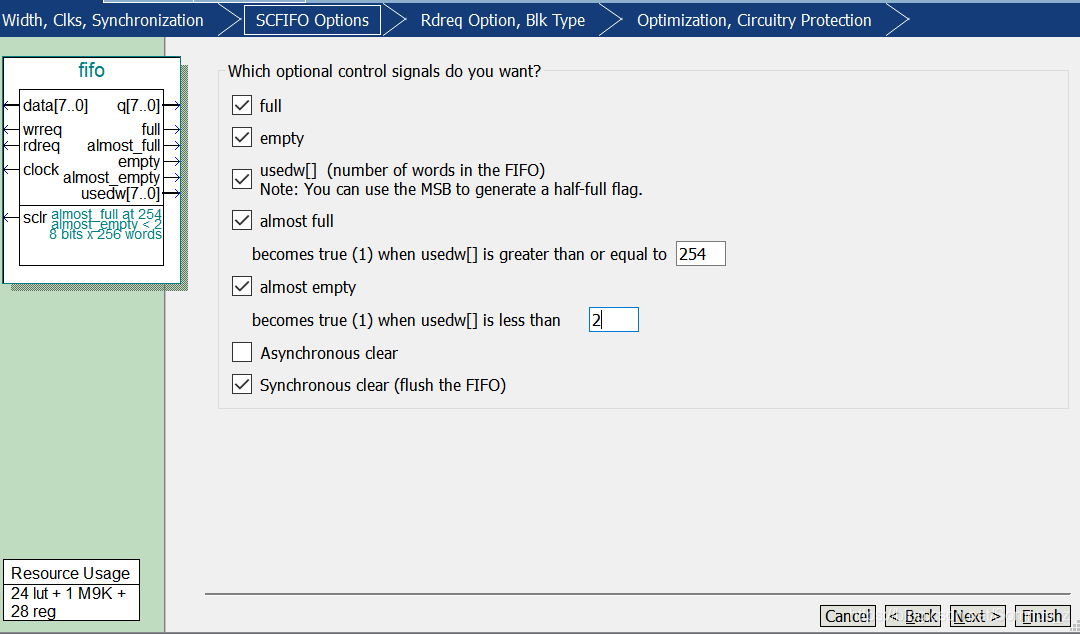

点击TOOLS打开 IP Catalog 然后找到FIFO，然后对其进行以下配置，其余默认，构建一个能存储256个8位数据的FIFO。
sc_fifo_ip
生成相应的vhdl代码之后搭建testbench如下：

library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;


entity fifo_tb is

end entity;


architecture beh of fifo_tb is
component fifo IS									--- 生成的FIFO VHDL代码
	PORT
	(
		clock		: IN STD_LOGIC ;
		data		: IN STD_LOGIC_VECTOR (7 DOWNTO 0);
		rdreq		: IN STD_LOGIC ;
		sclr		: IN STD_LOGIC ;
		wrreq		: IN STD_LOGIC ;
		almost_empty		: OUT STD_LOGIC ;
		almost_full		: OUT STD_LOGIC ;
		empty		: OUT STD_LOGIC ;
		full		: OUT STD_LOGIC ;
		q		: OUT STD_LOGIC_VECTOR (7 DOWNTO 0);
		usedw		: OUT STD_LOGIC_VECTOR (7 DOWNTO 0)
	);
END component;

------------------------signal declaration-------------------
signal	clock				:	std_logic:='1';
signal	data				:	std_logic_VECTOR (7 DOWNTO 0);
signal	rdreq				:	std_logic;
signal	sclr				:	std_logic;
signal	wrreq				:	std_logic;
signal	almost_empty	:	std_logic;
signal	almost_full		:	std_logic;
signal	empty				:	std_logic;
signal	full				:	std_logic;
signal	q					:	std_logic_VECTOR (7 DOWNTO 0);
signal   usedw				:  STD_LOGIC_VECTOR (7 DOWNTO 0);



begin

scfifo_com: component fifo							-- component 调用
	PORT map
	(
		clock				=>	clock,
		data				=>	data,
		rdreq				=>	rdreq,
		sclr				=>	sclr,
		wrreq				=>	wrreq,
		almost_empty	=>	almost_empty,
		almost_full		=>	almost_full,
		empty				=>	empty,
		full				=>	full,
		q					=>	q,
		usedw				=>	usedw
	);


clock<= not clock after 10 ns;
sclr<='0';


process
begin
	data<=X"00";						--- 数据初始化
	rdreq<='0';
	wrreq<='0';
	wait for 201 ns;

	for i in 0 to 255 loop				-- 执行写操作，写入256个数据
		wrreq<='1';
		data<= conv_std_logic_vector(i, 8);
		wait for 20 ns;

	end loop;

		wrreq<='0';						-- 停止写入
		wait for 200 ns;


	for i in 0 to 255 loop				-- 执行读操作，读取256个数据
		rdreq<='1';
		wait for 20 ns;

	end loop;

		rdreq<='0';						-- 停止读操作

		wait for 200 ns;

		wait;							--仿真结束

end process;

end beh;

仿真结果

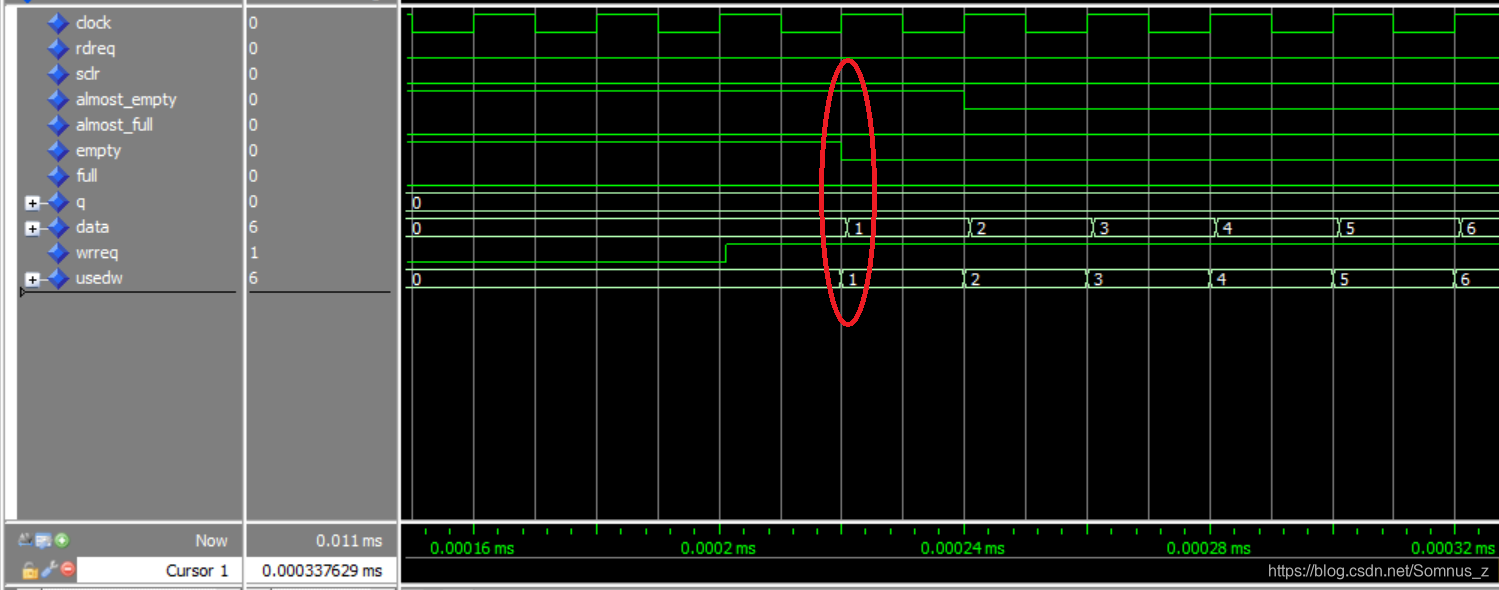

如下图所示是SCFIFO的写入操作，当时钟上升沿检测到wrreq写入使能信号有效时，立刻写入数据，usedw立刻＋1，empty立即拉低。
scfifo_wr

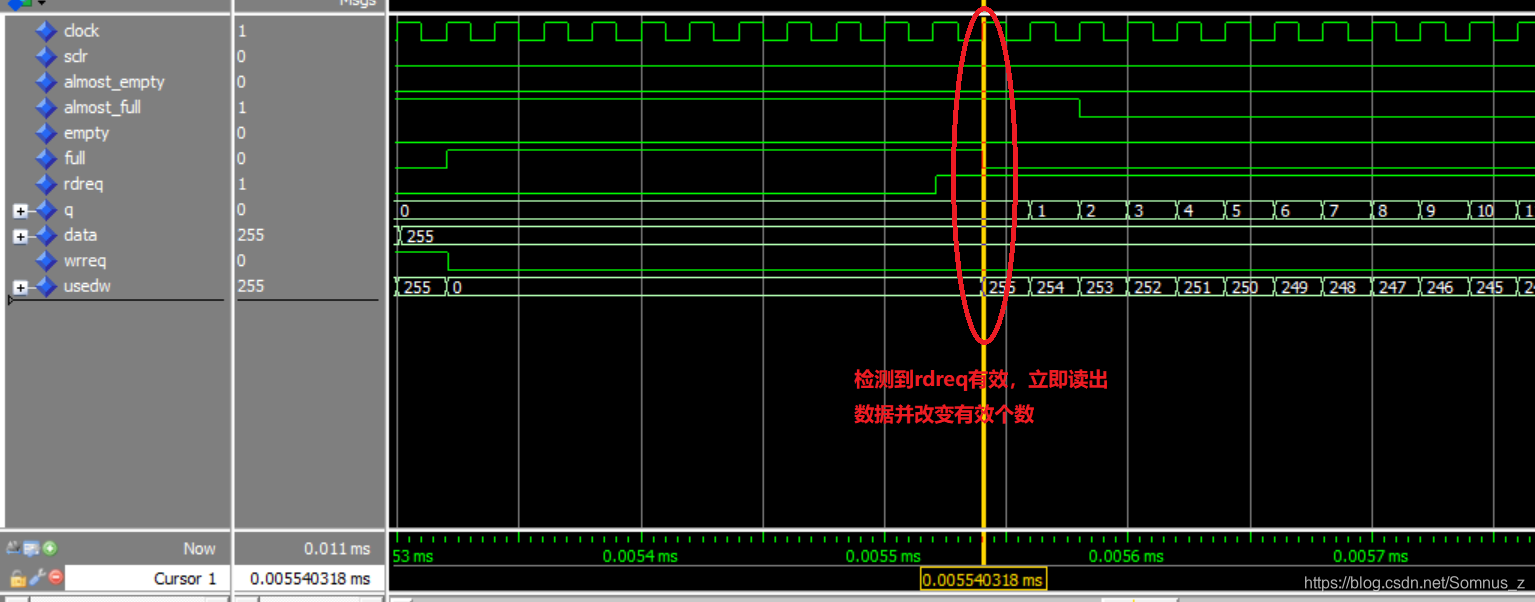

如下图所示是SCFIFO读取的操作，当时钟上升沿检测到rdreq有效时，立即输出数据到q,并且usedw的有效个数立刻改变。
（PS: 因为usedw为8位，范围从0-255，因此当输入256个数据时，usedw会从255跳变到0)
sc_fifo_rd

DCFIFO

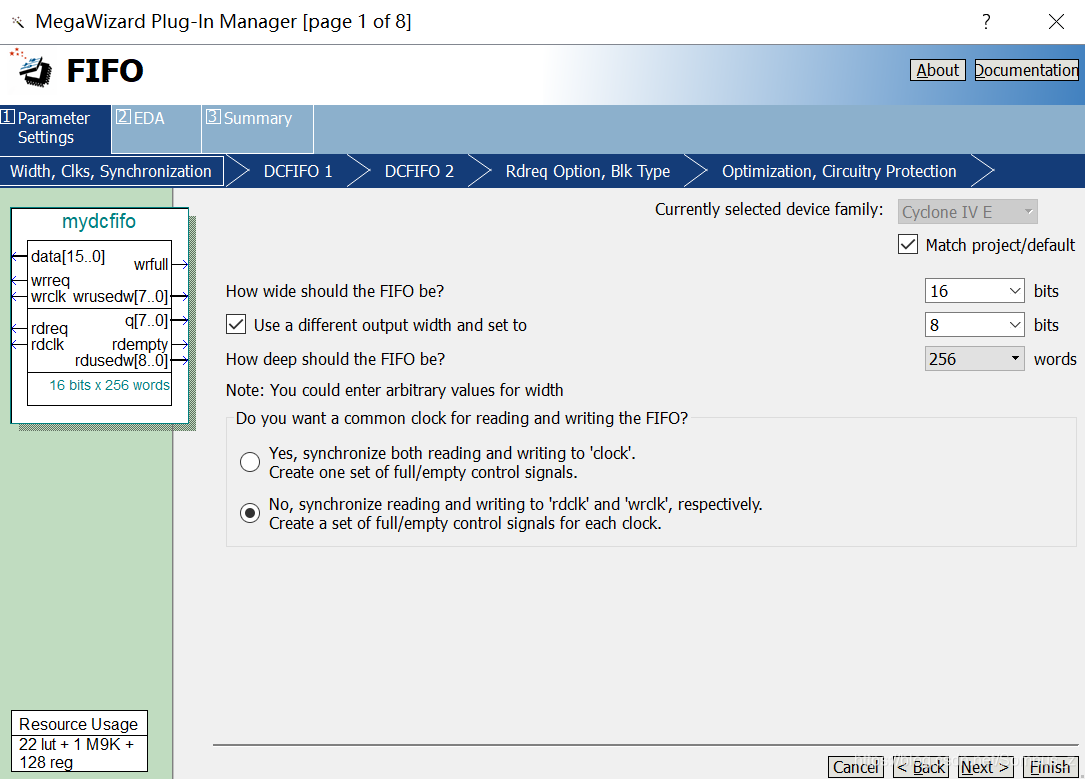

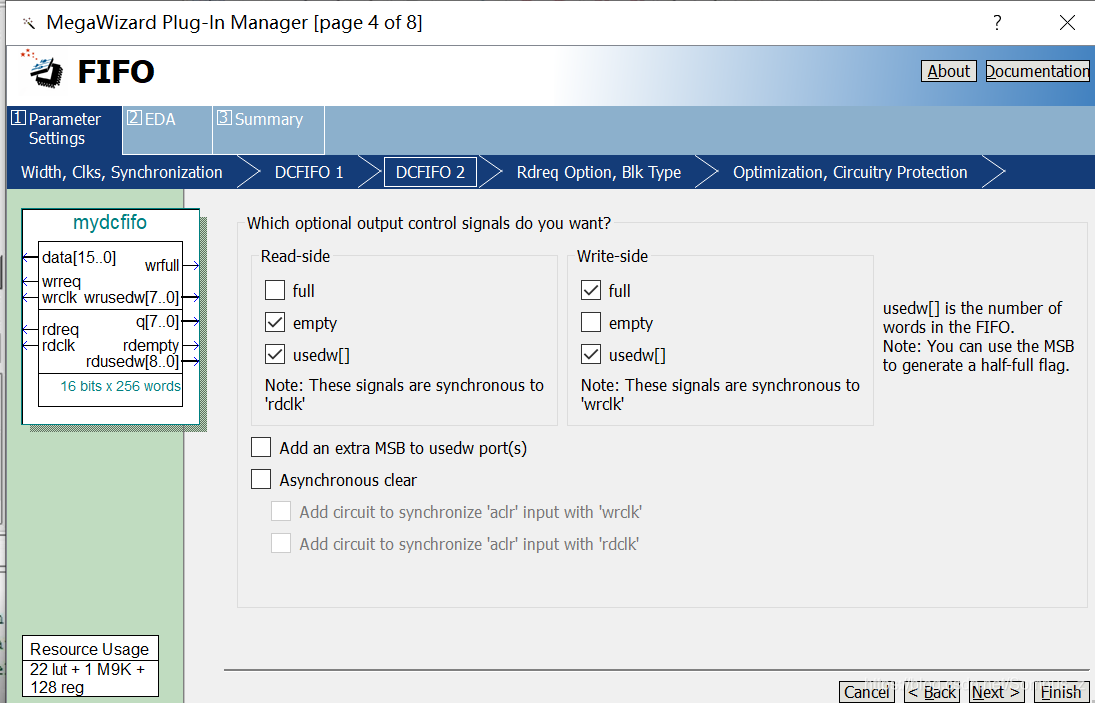

调用FIFO ip核，设置参数如下图所示，其余设置默认。产生一个混合位宽的双时钟FIFO。输入16位，输出8位。输出的时候，先输出低八位，再输出高八位。
dcfifo_ip1
dcfifo_ip2

生成相应的vhdl代码之后设置testbench仿真脚本部分如下:

rdclk<= not rdclk after 5 ns;
wrclk<= not wrclk after 10 ns;



process
begin
	data<=X"0000";
	rdreq<='0';
	wrreq<='0';
	wait for 201 ns;

	for i in 0 to 255 loop
		wrreq<='1';
		data<= conv_std_logic_vector(i+1024, 16);		--- +1024 是为了观察输出高八位的值
		wait for 20 ns;

	end loop;

		wrreq<='0';
		wait for 200 ns;


	for i in 0 to 255 loop
		rdreq<='1';
		wait for 20 ns;

	end loop;

		rdreq<='0';

		wait for 200 ns;

		wait;

end process;

仿真结果

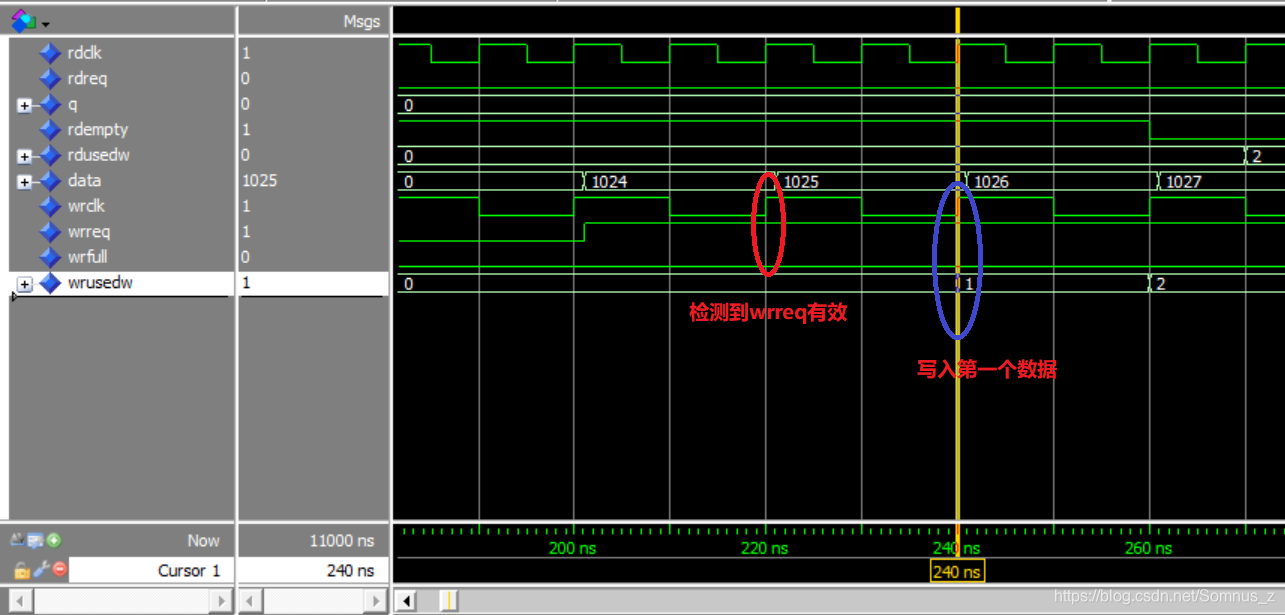

写入数据：
当时钟上升沿检测到wrreq有效之后的下一个时钟上升沿才开始写入第一个数据，rdempty也从写入第一个数据之后的下一个时钟上升沿拉低
dcfifo_wr

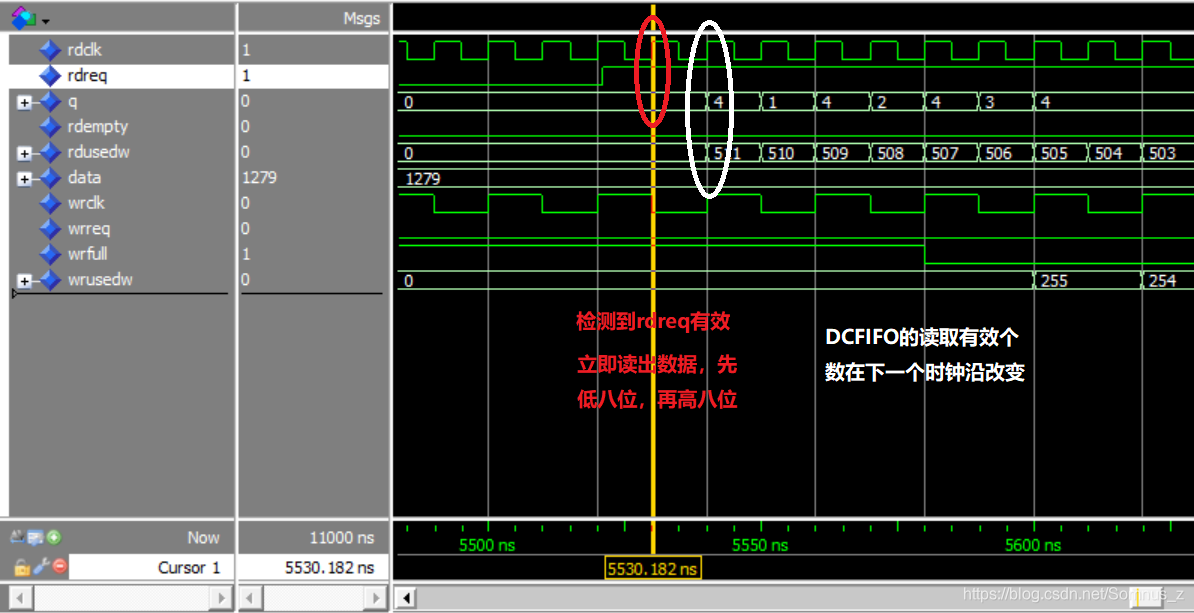

读取数据：
当时钟上升沿检测到rdreq有效时，立刻输出数据（先输出低八位，再高八位），但是下一个时钟上升沿rdusedw信号改变
dcfifo_rd
