STM32F103ZET6 SDIO FATFS 读写SD卡例程（读写挂载错误排除）

本文链接：https://blog.youkuaiyun.com/SmartGridequation/article/details/143732702

一、首先我们要对串口进行重定向（在没有屏幕或者其他提示的情况下方便调试错误），注意在flash config里面勾选microlib。

int fputc(int ch,FILE *f){
	HAL_UART_Transmit(&huart1,(uint8_t *)&ch,1,1000);
	return ch;
}

重定向过程中遇到如下问题：编译时出现error: #20: identifier “FILE” is undefined

解决方法：

1、在该函数的定义中添加#include "stdio.h"头文件

2、添加了头文件依旧报错，这时候其实和头文件没有关系了，我们要在FILE的使用之前定义

typedef struct __FILE FILE;

二、接下来要配置SDIO和FATFS

参考配置：FATFS SDIO配置方法

参考文件读写方式：FATFS 文件读写方法参考

出现的问题：

1、SD卡HAL库初始化成功，能顾正确读取存储卡信息（可用容量与总容量），但是挂载不成功

（1）

res = f_mount(&fs_t, "0:", 1);       /* 挂载SD卡 */

返回值为1，FR_DISK_ERR, /* (1) A hard error occurred in the low level disk I/O layer */

原因是因为分配的读取速度过快，修改方式 hsd.Init.ClockDiv = 9;要根据你的SDIO实际的总线频率来修改，和时钟树有关

void MX_SDIO_SD_Init(void)
{

  /* USER CODE BEGIN SDIO_Init 0 */

  /* USER CODE END SDIO_Init 0 */

  /* USER CODE BEGIN SDIO_Init 1 */

  /* USER CODE END SDIO_Init 1 */
  hsd.Instance = SDIO;
  hsd.Init.ClockEdge = SDIO_CLOCK_EDGE_RISING;
  hsd.Init.ClockBypass = SDIO_CLOCK_BYPASS_DISABLE;
  hsd.Init.ClockPowerSave = SDIO_CLOCK_POWER_SAVE_DISABLE;
  hsd.Init.BusWide = SDIO_BUS_WIDE_1B;
  hsd.Init.HardwareFlowControl = SDIO_HARDWARE_FLOW_CONTROL_DISABLE;
  hsd.Init.ClockDiv = 9;
  /* USER CODE BEGIN SDIO_Init 2 */

  /* USER CODE END SDIO_Init 2 */

}

（2）返回值为3，FR_NOT_READY, /* (3) The physical drive cannot work */

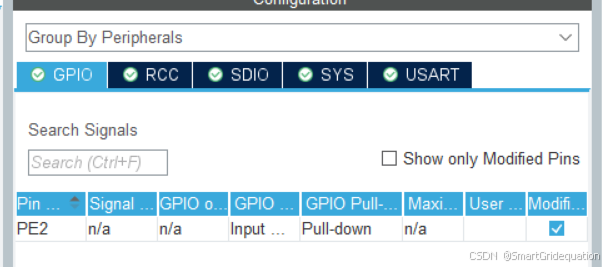

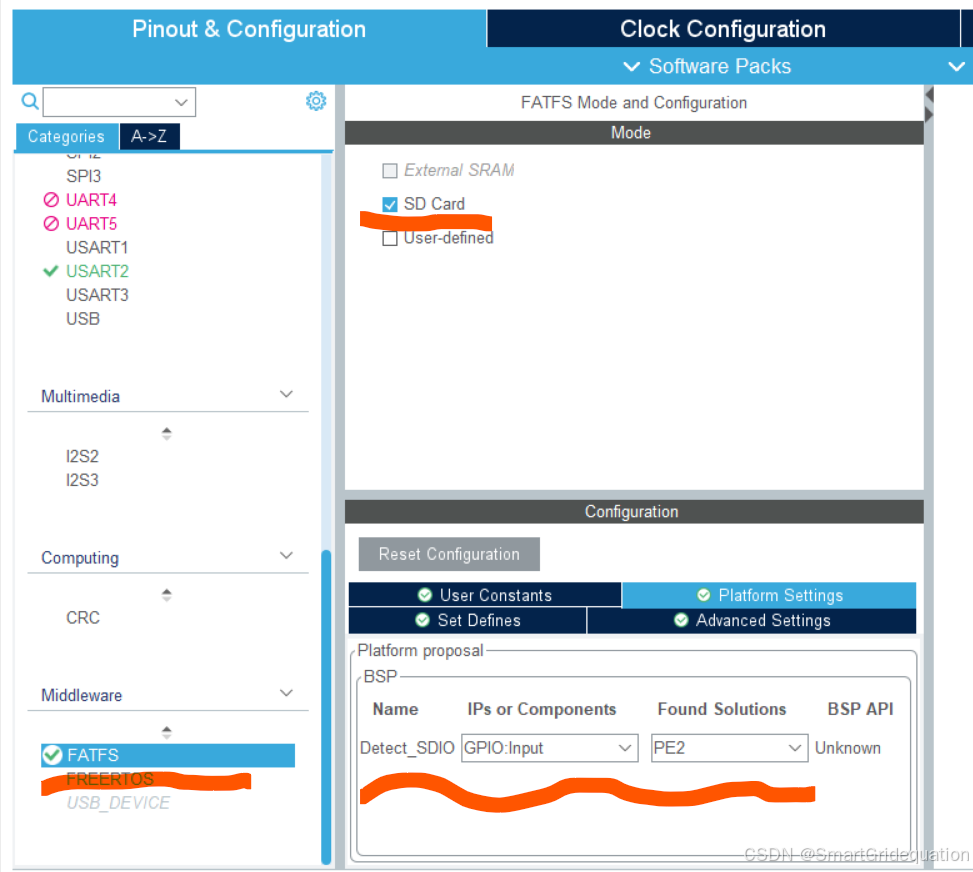

原因是因为存储卡有热插拔检测，在你设置的热插拔检测IO口上，将它设置为输入，并且设置为下拉输入，可以免除没有检测连接的影响
