深度解析:FreeRTOS在ESP32S3双核架构下的抢占式调度机制与性能优化策略

FreeRTOS在ESP32S3上的作用之进程调度

文章总结(帮你们节约时间)

  • FreeRTOS的抢占式调度机制让ESP32S3能够实现真正的多任务并发,通过优先级和时间片轮转确保系统响应性和公平性。
  • ESP32S3双核架构下的SMP调度实现了任务在两个CPU核心间的智能分配,通过负载均衡和核间同步机制最大化系统性能。
  • 任务调度器通过精密的数学模型和算法,能够在微秒级别内完成上下文切换,为嵌入式系统提供了接近实时的响应能力。
  • 实际应用中,合理的任务优先级设计、中断处理策略和内存管理方案是发挥调度器最大效能的关键因素。

想象一下,如果你是一个超级繁忙的餐厅经理,手下有几十个服务员,而餐厅里同时有上百桌客人在用餐。你会如何安排这些服务员,让每桌客人都能得到及时周到的服务?这就是FreeRTOS在ESP32S3上面临的挑战——它需要像一个精明的调度大师,协调管理着数以百计的任务,让每个任务都能在合适的时机获得CPU的宠爱。

ESP32S3这颗双核芯片,就像是拥有两个超级大脑的怪物。而FreeRTOS的调度器,则是这个怪物的灵魂指挥官。它不仅要决定哪个任务先执行,还要决定在哪个核心上执行,甚至要精确计算每个任务能占用多长时间。这种复杂程度,简直比指挥一场千人交响乐还要困难!

在这里插入图片描述

进程调度的艺术:谁说了算?

抢占式调度vs协作式调度的本质区别

还记得小时候排队买冰淇淋的经历吗?有些小朋友很自觉,买完就走;但总有那么几个"厚脸皮"的家伙,买了一个还想再买一个,完全不顾后面排队的人。如果没有大人管着,队伍就会陷入混乱。

协作式调度就像是没有大人管的队伍——每个任务都很"自觉",执行完自己的工作后主动让出CPU。听起来很美好对不对?但现实往往很残酷。万一某个任务"不自觉",进入了死循环或者长时间阻塞,整个系统就会像被冻住一样,其他任务只能干瞪眼。

// 协作式调度的"理想"情况
void cooperative_task(void *parameter) {
    while(1) {
        do_some_work();
        taskYIELD(); // 主动让出CPU,多么"自觉"!
    }
}

抢占式调度则不同,它就像是那个严厉的大人,手里拿着计时器和哨子。不管你是否愿意,时间一到就必须让位。FreeRTOS采用的正是这种"霸道"的抢占式调度策略。

在ESP32S3上,这种抢占性体现得淋漓尽致。系统滴答定时器(SysTick)就像是那个不知疲倦的计时员,每隔几毫秒就会产生一次中断。一旦中断发生,调度器立即接管控制权,检查是否有更高优先级的任务需要运行。

// FreeRTOS的抢占式调度实现
void vTaskSwitchContext(void) {
    if (uxSchedulerSuspended != (UBaseType_t) pdFALSE) {
        xYieldPending = pdTRUE;
    } else {
        xYieldPending = pdFALSE;

        // 寻找最高优先级的就绪任务
        taskSELECT_HIGHEST_PRIORITY_TASK();

        // 如果发现更高优先级任务,立即切换
        if (pxCurrentTCB != pxCurrentTCB[xPortGetCoreID()]) {
            portYIELD_WITHIN_API();
        }
    }
}

这种抢占机制的威力在于,它能够保证高优先级任务的响应性。想象一下,如果你的ESP32S3正在处理WiFi数据传输,突然来了一个紧急的传感器中断信号。在协作式调度下,这个紧急信号可能需要等待当前任务"自觉"让出CPU;而在抢占式调度下,调度器会毫不犹豫地暂停WiFi任务,立即处理传感器中断。

优先级调度算法详解

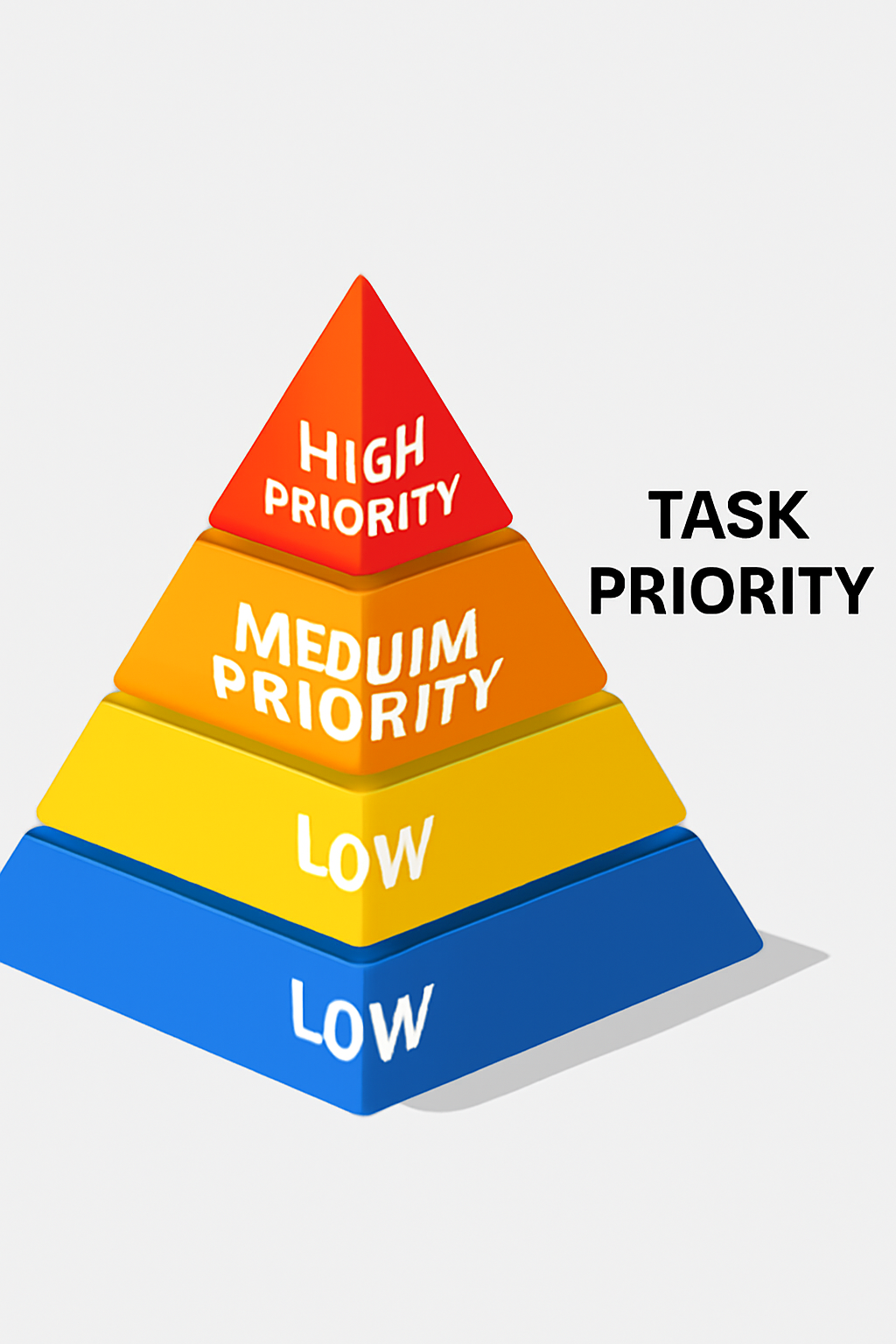

FreeRTOS的优先级系统就像是古代的官僚等级制度——等级森严,不容僭越。在ESP32S3上,FreeRTOS支持0到24个优先级(这个数字可以在配置中修改),数字越大,优先级越高。

但这里有个有趣的现象:你以为优先级高的任务就一定能抢占优先级低的任务吗?答案是肯定的,但过程比你想象的复杂得多。

在这里插入图片描述

调度器维护着一个复杂的数据结构,叫做就绪任务列表(Ready Task List)。这个列表不是简单的数组,而是一个按优先级分层的链表结构:

// FreeRTOS任务控制块结构(简化版)
typedef struct tskTaskControlBlock {
    volatile StackType_t    *pxTopOfStack;    // 栈顶指针
    ListItem_t              xStateListItem;   // 状态链表项
    ListItem_t              xEventListItem;   // 事件链表项
    UBaseType_t             uxPriority;       // 任务优先级
    StackType_t             *pxStack;         // 栈起始地址
    char                    pcTaskName[configMAX_TASK_NAME_LEN]; // 任务名
    BaseType_t              xCoreID;          // 绑定的核心ID
    // ... 更多字段
} tskTCB;

调度算法的核心逻辑可以用一个简单的公式表达:

Next Task=max⁡i∈Ready Tasks{Priorityi}\text{Next Task} = \max_{i \in \text{Ready Tasks}} \{\text{Priority}_i\}Next Task=iReady Tasksmax{Priorityi}

看起来简单,但实现起来却需要考虑诸多细节。比如,当多个相同优先级的任务同时就绪时,调度器会采用轮转调度(Round Robin)策略,确保每个任务都能获得公平的执行机会。

更有趣的是,FreeRTOS还支持动态优先级调整。通过优先级继承机制,当高优先级任务等待低优先级任务释放资源时,低优先级任务会临时"升官",获得高优先级任务的优先级,避免优先级反转问题。

// 优先级继承的实现示例
void vTaskPriorityInherit(TaskHandle_t pxMutexHolder) {
    TCB_t *pxTCB = (TCB_t *)pxMutexHolder;

    if (pxTCB->uxPriority < pxCurrentTCB->uxPriority) {
        // 继承更高的优先级
        pxTCB->uxBasePriority = pxTCB->uxPriority;
        pxTCB->uxPriority = pxCurrentTCB->uxPriority;

        // 重新安排任务在就绪列表中的位置
        if (listIS_CONTAINED_WITHIN(&(pxReadyTasksLists[pxTCB->uxPriority]), &(pxTCB->xStateListItem)) != pdFALSE) {
            uxListRemove(&(pxTCB->xStateListItem));
            prvAddTaskToReadyList(pxTCB);
        }
    }
}

这种机制就像是临时给小兵配上将军的权杖——虽然只是暂时的,但足以解决燃眉之急。

时间片轮转机制在双核上的实现

时间片轮转(Time Slicing)是FreeRTOS处理同优先级任务的绝招。想象一下,你有两个同样重要的任务需要处理,比如同时监控温度传感器和湿度传感器。在单核系统中,这很简单——让它们轮流执行就行了。但在ESP32S3的双核架构下,事情变得有趣多了。

每个CPU核心都有自己的时间片计数器,这就像是两个独立的秒表,各自计时,互不干扰。当任务A在Core 0上运行时,它的时间片只在Core 0上消耗;如果任务B同时在Core 1上运行,它们的时间片消耗是完全独立的。

// 双核时间片管理的简化实现
void vApplicationTickHook(void) {
    BaseType_t xCoreID = xPortGetCoreID();

    // 每个核心独立管理时间片
    if (xTaskIncrementTick() != pdFALSE) {
        // 时间片用完,需要任务切换
        if (xCoreID == 0) {
            taskYIELD_FROM_ISR_CORE_0();
        } else {
            taskYIELD_FROM_ISR_CORE_1();
        }
    }
}

这种设计的巧妙之处在于,它能够最大化CPU利用率。假设你有4个相同优先级的任务,在单核系统中,它们只能排队执行;而在双核系统中,两个任务可以同时运行,总执行效率翻倍!

但这里有个细节值得深思:时间片的长度设置是一门艺术。设置得太短,任务切换开销会增大,就像换衣服换得太频繁,大部分时间都花在了穿脱衣服上;设置得太长,系统响应性会下降,就像一个人占着厕所太久,其他人只能干着急。

在ESP32S3上,默认的时间片长度是1毫秒,这个数值是经过精心调优的。它既保证了任务切换的及时性,又不会因为过于频繁的切换而浪费CPU资源。

调度器的工作流程(配合流程图)

现在让我们深入调度器的内心世界,看看它是如何做出那些看似复杂的决策的。调度器的工作流程就像是一个经验丰富的交通指挥员,需要在毫秒级的时间内做出准确判断。

整个调度流程可以分为几个关键阶段:

阶段一:触发条件检测
调度器不是24小时无休止地工作(那样太累了),它只在特定条件下才会被唤醒:

  • 系统滴答定时器中断
  • 任务主动调用延时函数
  • 中断服务程序请求任务切换
  • 任务被阻塞或恢复
// 调度触发的核心逻辑
void vPortYield(void) {
    // 设置PendSV中断,请求任务切换
    portNVIC_INT_CTRL_REG = portNVIC_PENDSVSET_BIT;

    // 等待中断处理
    __dsb(portSY_FULL_READ_WRITE);
    __isb(portSY_FULL_READ_WRITE);
}

阶段二:上下文保存
这是调度过程中最关键的步骤之一。当前正在运行的任务就像是正在表演的演员,需要记住自己的台词、动作和位置,以便下次上台时能够无缝继续。

CPU的寄存器状态、栈指针、程序计数器等信息都需要被精确保存。在ARM Cortex-M架构上,这个过程部分由硬件自动完成,部分需要软件介入:

// 上下文切换的汇编实现(简化版)
__asm void xPortPendSVHandler(void) {
    extern pxCurrentTCB;
    extern vTaskSwitchContext;

    PRESERVE8

    mrs r0, psp                    // 获取进程栈指针
    isb

    ldr r3, =pxCurrentTCB         // 获取当前任务控制块
    ldr r2, [r3]

    stmdb r0!, {r4-r11}           // 保存寄存器R4-R11
    str r0, [r2]                  // 保存栈指针到TCB

    stmdb sp!, {r3, r14}          // 保存R3和LR
    mov r0, #configMAX_SYSCALL_INTERRUPT_PRIORITY
    msr basepri, r0
    dsb
    isb
    bl vTaskSwitchContext         // 调用任务切换函数
    mov r0, #0
    msr basepri, r0
    ldmia sp!, {r3, r14}

    ldr r1, [r3]                  // 获取新任务的TCB
    ldr r0, [r1]                  // 获取新任务的栈指针

    ldmia r0!, {r4-r11}           // 恢复寄存器R4-R11
    msr psp, r0                   // 恢复进程栈指针
    isb

    bx r14                        // 返回新任务
}

阶段三:任务选择算法
这是调度器展现智慧的时刻。它需要从众多候选任务中选出最合适的那一个。选择算法遵循严格的优先级规则,但在相同优先级内部则采用轮转策略。

FreeRTOS使用了一个巧妙的位图技术来加速任务查找。每个优先级对应位图中的一个位,如果该优先级有就绪任务,对应位就被设置为1。这样,查找最高优先级就绪任务就变成了一个简单的位操作:

// 使用位图快速查找最高优先级任务
#define taskSELECT_HIGHEST_PRIORITY_TASK()                      \
{                                                               \
    UBaseType_t uxTopPriority;                                  \
                                                                \
    /* 查找最高优先级 */                                         \
    portGET_HIGHEST_PRIORITY(uxTopPriority, uxTopReadyPriority); \
                                                                \
    /* 从该优先级的任务列表中选择下一个任务 */                      \
    listGET_OWNER_OF_NEXT_ENTRY(pxCurrentTCB, &(pxReadyTasksLists[uxTopPriority])); \
}

这种位图查找的时间复杂度是 O(log⁡n)O(\log n)O(logn),其中n是优先级数量。相比于线性遍历的 O(n)O(n)O(n) 复杂度,这是一个显著的性能提升。

阶段四:上下文恢复
选定了新任务后,调度器需要"换装"——恢复新任务的执行环境。这个过程与上下文保存相反,需要从任务控制块中读取之前保存的寄存器状态,并恢复到CPU中。

整个调度切换过程在ESP32S3上通常只需要几微秒,这种超高的效率使得系统能够支持数百个任务的并发执行,而用户几乎感觉不到任何延迟。

双核舞蹈:ESP32S3的SMP调度魅力

对称多处理(SMP)调度原理

如果说单核调度是独奏,那么双核调度就是二重奏。想象两个技艺高超的钢琴家坐在同一架钢琴前,四手联弹一首复杂的协奏曲。他们既要发挥各自的特长,又要完美配合,不能抢拍子,更不能弹错音符。这就是ESP32S3上SMP调度面临的挑战。

对称多处理(Symmetric Multi-Processing,SMP)的"对称"二字很有意思。它意味着两个CPU核心在地位上是平等的——没有主从关系,没有谁比谁更重要。任何任务都可以在任何核心上运行,就像是一个真正的民主社会。

但是,这种"民主"带来了新的复杂性。当两个核心同时想要访问同一个数据结构时,会发生什么?当一个核心正在修改任务列表,而另一个核心也想修改时,又会发生什么?这就像两个人同时想要编辑同一份文档,如果没有合适的协调机制,结果必然是一团糟。

在这里插入图片描述

FreeRTOS在ESP32S3上的SMP实现采用了一种叫做"细粒度锁"的策略。不同于粗暴的全局锁定(那样会让一个核心干等另一个核心),细粒度锁只锁定真正需要保护的数据结构:

// SMP环境下的任务创建函数
BaseType_t xTaskCreatePinnedToCore(
    TaskFunction_t pxTaskCode,
    const char * const pcName,
    const uint32_t usStackDepth,
    void * const pvParameters,
    UBaseType_t uxPriority,
    TaskHandle_t * const pxCreatedTask,
    const BaseType_t xCoreID)
{
    TCB_t *pxNewTCB;
    BaseType_t xReturn;

    // 进入临界区,保护共享数据结构
    taskENTER_CRITICAL(&xTaskQueueMutex);

    // 分配任务控制块
    pxNewTCB = prvAllocateTCBAndStack(usStackDepth, pxStack);

    if (pxNewTCB != NULL) {
        // 初始化任务控制块
        prvInitialiseNewTask(pxTaskCode, pcName, usStackDepth,
                           pvParameters, uxPriority, pxCreatedTask,
                           pxNewTCB, NULL);

        // 设置核心绑定
        if (xCoreID == tskNO_AFFINITY) {
            pxNewTCB->xCoreID = tskNO_AFFINITY;
        } else {
            pxNewTCB->xCoreID = xCoreID;
        }

        // 将任务添加到就绪列表
        prvAddNewTaskToReadyList(pxNewTCB);
        xReturn = pdPASS;
    } else {
        xReturn = errCOULD_NOT_ALLOCATE_REQUIRED_MEMORY;
    }

    // 退出临界区
    taskEXIT_CRITICAL(&xTaskQueueMutex);

    return xReturn;
}

这种设计的精妙之处在于,它尽可能地减少了核心间的等待时间。大部分时候,两个核心可以并行工作,只有在真正需要访问共享资源时才会进行同步。

任务绑定策略:APP_CPU vs PRO_CPU

ESP32S3的两个核心有着有趣的命名:PRO_CPU(Protocol CPU)和APP_CPU(Application CPU)。这种命名暗示了一种传统的分工思路——PRO_CPU负责处理网络协议栈,APP_CPU负责应用程序逻辑。

但在FreeRTOS的SMP实现中,这种区分更多的是历史遗留,而非技术限制。你完全可以让任何任务在任何核心上运行,或者将任务绑定到特定核心。

任务绑定策略有三种选择:

策略一:完全自由(No Affinity)
这是最灵活的策略,任务可以在任何可用的核心上运行。调度器会根据负载情况自动分配任务到合适的核心。就像是自由恋爱,任务和核心可以自由选择彼此。

// 创建一个可以在任意核心运行的任务
xTaskCreate(
    my_task_function,    // 任务函数
    "MyTask",           // 任务名
    2048,               // 栈大小
    NULL,               // 参数
    5,                  // 优先级
    NULL                // 任务句柄
);

策略二:核心绑定(Core Affinity)
某些任务可能有特定的需求,比如需要访问特定的硬件资源,或者对缓存局部性有特殊要求。这时候可以将任务绑定到特定核心。

// 将任务绑定到Core 0
xTaskCreatePinnedToCore(
    wifi_task_function,  // WiFi相关任务
    "WiFiTask",         // 任务名
    4096,               // 栈大小
    NULL,               // 参数
    10,                 // 高优先级
    NULL,               // 任务句柄
    0                   // 绑定到Core 0
);

// 将另一个任务绑定到Core 1
xTaskCreatePinnedToCore(
    app_main_task,      // 主应用任务
    "AppTask",          // 任务名
    8192,               // 栈大小
    NULL,               // 参数
    5,                  // 普通优先级
    NULL,               // 任务句柄
    1                   // 绑定到Core 1
);

策略三:动态迁移
这是最高级的策略,任务可以在运行时从一个核心迁移到另一个核心。这种迁移通常由调度器的负载均衡算法触发,目的是优化系统整体性能。

任务迁移的过程就像是搬家——需要打包所有的"家当"(上下文信息),然后在新地址(新核心)重新安家。这个过程虽然有一定开销,但能够带来更好的负载分布。

负载均衡算法的智慧

想象你是一个餐厅老板,有两个厨师和一堆订单。如果所有订单都给一个厨师,另一个厨师闲着,这显然是资源浪费;如果订单分配不当,简单的菜给了慢厨师,复杂的菜给了快厨师,效率也不会高。

FreeRTOS的负载均衡算法就面临类似的挑战。它需要在以下几个目标之间找到平衡:

  1. 最大化CPU利用率
  2. 最小化任务迁移开销
  3. 保持系统响应性
  4. 维护缓存局部性

算法的核心思想是周期性地评估两个核心的负载状态,当负载不平衡达到一定阈值时,触发任务迁移。负载的计算不仅考虑任务数量,还要考虑任务的优先级和执行时间:

// 负载评估函数(简化版)
static int calculate_core_load(int core_id) {
    int load = 0;
    TCB_t *pxTCB;

    // 遍历绑定到该核心的所有任务
    for (UBaseType_t uxPriority = 0; uxPriority < configMAX_PRIORITIES; uxPriority++) {
        if (!listLIST_IS_EMPTY(&(pxReadyTasksLists[uxPriority]))) {
            pxTCB = listGET_OWNER_OF_HEAD_ENTRY(&(pxReadyTasksLists[uxPriority]));

            if (pxTCB->xCoreID == core_id || pxTCB->xCoreID == tskNO_AFFINITY) {
                // 负载计算:优先级 * 时间权重
                load += (uxPriority + 1) * pxTCB->ulRunTimeCounter / 1000;
            }
        }
    }

    return load;
}

// 负载均衡决策
static void balance_cores_if_needed(void) {
    int load_core0 = calculate_core_load(0);
    int load_core1 = calculate_core_load(1);
    int load_diff = abs(load_core0 - load_core1);

    // 当负载差异超过阈值时,触发任务迁移
    if (load_diff > LOAD_BALANCE_THRESHOLD) {
        int source_core = (load_core0 > load_core1) ? 0 : 1;
        int target_core = 1 - source_core;

        migrate_suitable_task(source_core, target_core);
    }
}

这种负载均衡策略的巧妙之处在于,它不是简单的任务计数,而是考虑了任务的"重量"。一个高优先级、长时间运行的任务比多个低优先级、短时间的任务更"重",迁移决策会相应调整。

负载均衡的数学模型可以表示为:

Loadcore=∑i=1n(Pi×Ti×Wi)\text{Load}_{core} = \sum_{i=1}^{n} (P_i \times T_i \times W_i)Loadcore=i=1n(Pi×Ti×Wi)

其中:

  • PiP_iPi 是任务i的优先级
  • TiT_iTi 是任务i的平均执行时间
  • WiW_iWi 是任务i的权重因子

∣Loadcore0−Loadcore1∣>θ|\text{Load}_{core0} - \text{Load}_{core1}| > \thetaLoadcore0Loadcore1>θ 时(θ\thetaθ 是预设阈值),触发负载均衡机制。

核间通信和同步机制

双核最大的挑战不是性能,而是同步。想象两个人在黑暗中搬一张桌子,如果没有良好的沟通,结果可能是两人朝不同方向用力,桌子哪儿也去不了。

ESP32S3提供了多种核间通信机制,每种都有其适用场景:

机制一:自旋锁(Spinlock)
这是最原始也是最快速的同步机制。当一个核心需要访问共享资源时,它会"自旋"等待锁的释放,就像是在门口不停地敲门,直到门开为止。

// 自旋锁的使用示例
static portMUX_TYPE my_spinlock = portMUX_INITIALIZER_UNLOCKED;

void critical_section_function(void) {
    // 获取自旋锁
    portENTER_CRITICAL(&my_spinlock);

    // 临界区代码
    shared_variable++;

    // 释放自旋锁
    portEXIT_CRITICAL(&my_spinlock);
}

自旋锁的特点是延迟极低(通常只有几个CPU周期),但会消耗CPU资源。它适用于临界区很短的场景。

机制二:信号量(Semaphore)
信号量就像是停车场的车位指示牌,告诉你还有多少个位置可用。在双核环境中,信号量可以用来控制资源访问,实现任务同步。

// 创建一个二进制信号量用于核间同步
SemaphoreHandle_t xInterCoreSemaphore;

void core0_task(void *parameter) {
    while(1) {
        // 等待Core 1的信号
        xSemaphoreTake(xInterCoreSemaphore, portMAX_DELAY);

        // 处理来自Core 1的数据
        process_shared_data();
    }
}

void core1_task(void *parameter) {
    while(1) {
        // 准备数据
        prepare_shared_data();

        // 通知Core 0
        xSemaphoreGive(xInterCoreSemaphore);

        vTaskDelay(pdMS_TO_TICKS(100));
    }
}

机制三:队列(Queue)
队列是最versatile的通信机制,可以在核心间传递复杂的数据结构。它就像是两个办公室之间的传输带,可以连续传递文件。

// 核间通信队列
QueueHandle_t xInterCoreQueue;

typedef struct {
    uint32_t command;
    uint32_t data[4];
    uint32_t timestamp;
} InterCoreMessage_t;

// Core 0 发送任务
void sender_task(void *parameter) {
    InterCoreMessage_t message;

    while(1) {
        message.command = GET_SENSOR_DATA;
        message.timestamp = xTaskGetTickCount();

        // 发送消息到Core 1
        xQueueSend(xInterCoreQueue, &message, portMAX_DELAY);

        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}

// Core 1 接收任务
void receiver_task(void *parameter) {
    InterCoreMessage_t received_message;

    while(1) {
        // 等待来自Core 0的消息
        if (xQueueReceive(xInterCoreQueue, &received_message, portMAX_DELAY) == pdTRUE) {
            // 处理消息
            handle_command(received_message.command, received_message.data);
        }
    }
}

机制四:事件组(Event Group)
事件组适用于多个条件的复杂同步场景。就像是一个复杂的信号灯系统,只有当所有必要的灯都亮起时,交通才能通行。

// 核间事件同步
EventGroupHandle_t xInterCoreEventGroup;

#define CORE0_READY_BIT    (1 << 0)
#define CORE1_READY_BIT    (1 << 1)
#define DATA_READY_BIT     (1 << 2)

void synchronization_point(void) {
    EventBits_t uxBits;
    BaseType_t xCoreID = xPortGetCoreID();

    // 设置当前核心就绪位
    if (xCoreID == 0) {
        xEventGroupSetBits(xInterCoreEventGroup, CORE0_READY_BIT);
    } else {
        xEventGroupSetBits(xInterCoreEventGroup, CORE1_READY_BIT);
    }

    // 等待所有条件就绪
    uxBits = xEventGroupWaitBits(
        xInterCoreEventGroup,
        CORE0_READY_BIT | CORE1_READY_BIT | DATA_READY_BIT,
        pdTRUE,    // 清除位
        pdTRUE,    // 等待所有位
        portMAX_DELAY
    );

    // 所有条件满足,继续执行
    if ((uxBits & (CORE0_READY_BIT | CORE1_READY_BIT | DATA_READY_BIT)) ==
        (CORE0_READY_BIT | CORE1_READY_BIT | DATA_READY_BIT)) {
        // 执行同步后的操作
        synchronized_operation();
    }
}

这些同步机制的选择需要根据具体场景来决定。通信频率高、数据量小的场景适合自旋锁;需要传递复杂数据的场景适合队列;复杂的多条件同步适合事件组。选对了机制,双核协作如行云流水;选错了,可能会出现性能瓶颈甚至死锁。

实战演练:看调度器如何驾驭千军万马

任务创建和优先级设置的最佳实践

创建任务就像是招聘员工——你需要明确职位要求,设定合理的薪资(优先级),分配适当的资源(栈空间),还要考虑团队协作(任务间依赖)。一个成功的嵌入式系统,往往有着精心设计的任务架构。

让我们从一个实际的IoT项目开始。假设你正在开发一个智能环境监测站,需要同时处理多个传感器数据、WiFi通信、显示更新和用户交互。这个系统可能包含以下任务:

// 任务优先级定义(数字越大优先级越高)
#define PRIORITY_CRITICAL     20    // 紧急中断处理
#define PRIORITY_HIGH         15    // 实时数据采集
#define PRIORITY_NORMAL       10    // 网络通信
#define PRIORITY_LOW           5    // 用户界面更新
#define PRIORITY_BACKGROUND    1    // 后台维护任务

// 系统架构设计
typedef struct {
    const char *name;
    TaskFunction_t function;
    uint32_t stack_size;
    UBaseType_t priority;
    BaseType_t core_id;
    TaskHandle_t *handle;
} TaskConfig_t;

TaskConfig_t system_tasks[] = {
    // 高优先级:安全关键任务
    {"SafetyMonitor", safety_monitor_task, 2048, PRIORITY_CRITICAL, 0, &safety_handle},
    {"EmergencyStop", emergency_stop_task, 1024, PRIORITY_CRITICAL, 1, &emergency_handle},

    // 实时任务:传感器数据采集
    {"TempSensor", temperature_sensor_task, 1536, PRIORITY_HIGH, 0, &temp_handle},
    {"HumiditySensor", humidity_sensor_task, 1536, PRIORITY_HIGH, 1, &humid_handle},
    {"PressureSensor", pressure_sensor_task, 1536, PRIORITY_HIGH, tskNO_AFFINITY, &pressure_handle},

    // 通信任务
    {"WiFiManager", wifi_manager_task, 4096, PRIORITY_NORMAL, 0, &wifi_handle},
    {"MQTTClient", mqtt_client_task, 3072, PRIORITY_NORMAL, 0, &mqtt_handle},
    {"WebServer", web_server_task, 8192, PRIORITY_NORMAL, 1, &web_handle},

    // 用户界面
    {"DisplayUpdate", display_update_task, 2048, PRIORITY_LOW, 1, &display_handle},
    {"ButtonHandler", button_handler_task, 1024, PRIORITY_LOW, tskNO_AFFINITY, &button_handle},

    // 后台服务
    {"DataLogger", data_logger_task, 2048, PRIORITY_BACKGROUND, tskNO_AFFINITY, &logger_handle},
    {"SystemMaintenance", maintenance_task, 1024, PRIORITY_BACKGROUND, tskNO_AFFINITY, &maint_handle},
};

// 批量创建任务
void create_system_tasks(void) {
    const int num_tasks = sizeof(system_tasks) / sizeof(TaskConfig_t);

    for (int i = 0; i < num_tasks; i++) {
        BaseType_t result;

        if (system_tasks[i].core_id == tskNO_AFFINITY) {
            // 不绑定核心的任务
            result = xTaskCreate(
                system_tasks[i].function,
                system_tasks[i].name,
                system_tasks[i].stack_size,
                NULL,
                system_tasks[i].priority,
                system_tasks[i].handle
            );
        } else {
            // 绑定到特定核心的任务
            result = xTaskCreatePinnedToCore(
                system_tasks[i].function,
                system_tasks[i].name,
                system_tasks[i].stack_size,
                NULL,
                system_tasks[i].priority,
                system_tasks[i].handle,
                system_tasks[i].core_id
            );
        }

        if (result != pdPASS) {
            ESP_LOGE("TASK", "Failed to create task: %s", system_tasks[i].name);
        } else {
            ESP_LOGI("TASK", "Created task: %s (Priority: %d, Core: %d)",
                    system_tasks[i].name,
                    system_tasks[i].priority,
                    system_tasks[i].core_id);
        }
    }
}

这种设计的精妙之处在于任务优先级的分层策略:

关键任务层:处理安全相关的紧急情况,最高优先级,必须在规定时间内响应。这些任务通常很短,但极其重要。

实时任务层:处理时间敏感的数据采集和处理,较高优先级,保证数据的实时性和准确性。

通信任务层:处理网络通信,中等优先级,保证系统的连通性但不影响实时数据处理。

用户界面层:处理人机交互,较低优先级,用户可以容忍一定的延迟。

后台服务层:处理非紧急的维护工作,最低优先级,在系统空闲时运行。

优先级设置的一个重要原则是"倒置避免"。想象一下这种场景:高优先级任务A等待低优先级任务C释放资源,而中优先级任务B一直在运行,抢占了任务C的执行机会。结果是高优先级任务A被间接阻塞,这就是优先级倒置。

// 避免优先级倒置的互斥锁使用
SemaphoreHandle_t resource_mutex;

void high_priority_task(void *parameter) {
    while(1) {
        // 使用支持优先级继承的互斥锁
        if (xSemaphoreTake(resource_mutex, pdMS_TO_TICKS(100)) == pdTRUE) {
            // 访问共享资源
            access_shared_resource();

            xSemaphoreGive(resource_mutex);
        } else {
            ESP_LOGW("HIGH_TASK", "Failed to acquire mutex within timeout");
        }

        vTaskDelay(pdMS_TO_TICKS(50));
    }
}

void low_priority_task(void *parameter) {
    while(1) {
        if (xSemaphoreTake(resource_mutex, portMAX_DELAY) == pdTRUE) {
            // 当高优先级任务等待时,这个任务会临时继承高优先级
            perform_long_operation();

            xSemaphoreGive(resource_mutex);
        }

        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}

// 创建支持优先级继承的互斥锁
void init_priority_inheritance_mutex(void) {
    resource_mutex = xSemaphoreCreateMutex();

    if (resource_mutex == NULL) {
        ESP_LOGE("MUTEX", "Failed to create priority inheritance mutex");
    }
}
中断处理与任务调度的协调

中断处理与任务调度的关系就像是紧急电话与日常工作的关系。你正在专心写代码,突然电话响了——这就是中断。你必须立即放下手头的工作去接电话,处理完紧急事情后再回来继续编程。

在ESP32S3上,中断系统有着严格的优先级层次。某些中断的优先级甚至高于FreeRTOS调度器,这意味着即使是最高优先级的任务也可能被中断打断。

中断处理的复杂性在于它需要在极短的时间内完成关键操作,同时还要与调度器协调,决定是否需要进行任务切换。这就像是在高速公路上紧急变道——既要快速反应,又要确保安全。

// 中断服务程序的标准模式
void IRAM_ATTR gpio_interrupt_handler(void *arg) {
    BaseType_t xHigherPriorityTaskWoken = pdFALSE;
    uint32_t gpio_num = (uint32_t) arg;

    // 清除中断标志
    gpio_intr_disable(gpio_num);

    // 向任务发送通知(从ISR中安全调用)
    vTaskNotifyGiveFromISR(gpio_task_handle, &xHigherPriorityTaskWoken);

    // 如果唤醒了更高优先级的任务,请求任务切换
    if (xHigherPriorityTaskWoken == pdTRUE) {
        portYIELD_FROM_ISR();
    }
}

// 对应的任务处理函数
void gpio_task(void *parameter) {
    while(1) {
        // 等待中断通知
        ulTaskNotifyTake(pdTRUE, portMAX_DELAY);

        // 处理GPIO事件(在任务上下文中,可以进行复杂操作)
        handle_gpio_event();

        // 重新使能中断
        gpio_intr_enable(target_gpio);
    }
}

这种设计模式被称为"中断服务程序分离"(ISR Splitting)。中断服务程序只做最必要的工作——清除中断标志、保存关键数据、通知相关任务,然后立即返回。真正的处理工作交给任务来完成。

为什么要这样设计?因为中断服务程序运行在特殊的上下文中,有很多限制:

  1. 不能调用可能阻塞的函数
  2. 不能使用动态内存分配
  3. 执行时间必须尽可能短
  4. 不能进行浮点运算(在某些架构上)

更复杂的场景是中断嵌套。ESP32S3支持多级中断优先级,高优先级中断可以打断低优先级中断的处理。这就像是在处理一个紧急电话时,又来了一个更紧急的电话。

// 多级中断优先级配置
void configure_interrupt_priorities(void) {
    // 高优先级:安全关键中断(不能被FreeRTOS调度器屏蔽)
    esp_intr_alloc(ETS_GPIO_INTR_SOURCE,
                   ESP_INTR_FLAG_LEVEL3,  // 最高优先级
                   safety_critical_isr,
                   NULL,
                   &safety_intr_handle);

    // 中等优先级:实时数据处理
    esp_intr_alloc(ETS_TIMER_INTR_SOURCE,
                   ESP_INTR_FLAG_LEVEL2,  // 中等优先级
                   timer_isr,
                   NULL,
                   &timer_intr_handle);

    // 低优先级:一般I/O操作
    esp_intr_alloc(ETS_UART_INTR_SOURCE,
                   ESP_INTR_FLAG_LEVEL1,  // 低优先级
                   uart_isr,
                   NULL,
                   &uart_intr_handle);
}

中断与调度器的协调还体现在临界区的处理上。当系统进入临界区时,某些中断会被暂时屏蔽,以保护共享数据的一致性。但这种屏蔽必须谨慎使用,时间过长会影响系统的实时性。

// 智能临界区管理
void smart_critical_section_example(void) {
    UBaseType_t interrupt_level;
    TickType_t start_time, elapsed_time;

    start_time = xTaskGetTickCount();

    // 进入临界区
    interrupt_level = taskENTER_CRITICAL_FROM_ISR();

    // 执行需要保护的操作
    critical_data_operation();

    // 检查临界区执行时间
    elapsed_time = xTaskGetTickCount() - start_time;
    if (elapsed_time > pdMS_TO_TICKS(1)) {  // 超过1ms警告
        ESP_LOGW("CRITICAL", "Long critical section detected: %d ms",
                (int)pdTICKS_TO_MS(elapsed_time));
    }

    // 退出临界区
    taskEXIT_CRITICAL_FROM_ISR(interrupt_level);
}
内存管理在调度中的作用

内存管理与任务调度的关系就像是房屋分配与人员调度的关系。每个任务都需要自己的"房间"(栈空间),而调度器需要确保每个任务都有足够的空间来"居住"。

FreeRTOS提供了五种不同的内存管理策略,每种都有其适用场景:

Heap_1:最简单的分配器
这就像是一个只能往前走的单向街道,内存只能分配,不能释放。适用于任务创建后不再删除的简单系统。

// Heap_1的使用场景
void create_static_system_tasks(void) {
    // 这些任务一旦创建就永不删除
    xTaskCreate(main_control_task, "MainCtrl", 2048, NULL, 10, NULL);
    xTaskCreate(sensor_task, "Sensor", 1024, NULL, 8, NULL);
    xTaskCreate(display_task, "Display", 1536, NULL, 5, NULL);

    // 创建完成后,剩余内存用于其他用途
    size_t free_heap = xPortGetFreeHeapSize();
    ESP_LOGI("HEAP", "Remaining heap after task creation: %d bytes", free_heap);
}

Heap_2:支持释放但不合并
这就像是一个可以回收房间但不能重新装修的公寓楼。释放的内存块保持原有大小,可能导致碎片化。

Heap_3:标准库包装器
直接使用系统的malloc/free,简单但可能不够实时。

Heap_4:智能合并分配器
这是最常用的策略,支持内存块的合并,能够有效减少碎片化。

// Heap_4的高级使用示例
typedef struct {
    uint8_t *buffer;
    size_t size;
    TaskHandle_t owner;
} DynamicBuffer_t;

DynamicBuffer_t* allocate_task_buffer(size_t size, TaskHandle_t task) {
    DynamicBuffer_t *buf = pvPortMalloc(sizeof(DynamicBuffer_t));
    if (buf != NULL) {
        buf->buffer = pvPortMalloc(size);
        if (buf->buffer != NULL) {
            buf->size = size;
            buf->owner = task;

            ESP_LOGI("HEAP", "Allocated %d bytes for task %s",
                    size, pcTaskGetTaskName(task));
        } else {
            vPortFree(buf);
            buf = NULL;
            ESP_LOGE("HEAP", "Failed to allocate buffer of size %d", size);
        }
    }

    return buf;
}

void free_task_buffer(DynamicBuffer_t *buf) {
    if (buf != NULL) {
        ESP_LOGI("HEAP", "Freeing %d bytes from task %s",
                buf->size, pcTaskGetTaskName(buf->owner));

        vPortFree(buf->buffer);
        vPortFree(buf);
    }
}

Heap_5:多区域内存管理
这是最灵活的策略,可以管理多个不连续的内存区域。在ESP32S3上特别有用,因为它有多种类型的内存(SRAM、PSRAM等)。

// ESP32S3的多区域内存配置
void configure_multi_region_heap(void) {
    HeapRegion_t xHeapRegions[] = {
        // 内部SRAM - 高速访问,用于关键任务
        { (uint8_t *)0x3FC80000, 0x20000 },  // 128KB内部SRAM

        // 外部PSRAM - 大容量,用于缓存和非关键数据
        { (uint8_t *)0x3F800000, 0x200000 }, // 2MB外部PSRAM

        // 结束标记
        { NULL, 0 }
    };

    vPortDefineHeapRegions(xHeapRegions);

    ESP_LOGI("HEAP", "Multi-region heap configured:");
    ESP_LOGI("HEAP", "  Internal SRAM: %p - %p",
            xHeapRegions[0].pucStartAddress,
            xHeapRegions[0].pucStartAddress + xHeapRegions[0].xSizeInBytes);
    ESP_LOGI("HEAP", "  External PSRAM: %p - %p",
            xHeapRegions[1].pucStartAddress,
            xHeapRegions[1].pucStartAddress + xHeapRegions[1].xSizeInBytes);
}

内存管理与调度的关系还体现在栈溢出检测上。每个任务都有自己的栈空间,如果栈溢出,会破坏其他任务的数据,导致系统崩溃。FreeRTOS提供了多种栈溢出检测机制:

// 栈溢出检测回调函数
void vApplicationStackOverflowHook(TaskHandle_t xTask, char *pcTaskName) {
    ESP_LOGE("STACK", "Stack overflow detected in task: %s", pcTaskName);

    // 获取任务信息
    TaskStatus_t task_status;
    vTaskGetInfo(xTask, &task_status, pdTRUE, eInvalid);

    ESP_LOGE("STACK", "Task details:");
    ESP_LOGE("STACK", "  Priority: %d", task_status.uxCurrentPriority);
    ESP_LOGE("STACK", "  Stack high water mark: %d", task_status.usStackHighWaterMark);
    ESP_LOGE("STACK", "  Stack base: %p", task_status.pxStackBase);

    // 在实际应用中,这里应该进行错误恢复或系统重启
    esp_restart();
}

// 定期检查所有任务的栈使用情况
void monitor_stack_usage(void) {
    UBaseType_t task_count = uxTaskGetNumberOfTasks();
    TaskStatus_t *task_array = pvPortMalloc(task_count * sizeof(TaskStatus_t));

    if (task_array != NULL) {
        UBaseType_t actual_count = uxTaskGetSystemState(task_array, task_count, NULL);

        ESP_LOGI("STACK", "Stack usage report:");
        for (UBaseType_t i = 0; i < actual_count; i++) {
            uint32_t stack_usage = 100 - (task_array[i].usStackHighWaterMark * 100 /
                                         (task_array[i].pxStackBase - task_array[i].pxTopOfStack));

            ESP_LOGI("STACK", "  %s: %d%% used (%d bytes free)",
                    task_array[i].pcTaskName,
                    stack_usage,
                    task_array[i].usStackHighWaterMark * sizeof(StackType_t));

            // 警告栈使用率过高的任务
            if (stack_usage > 80) {
                ESP_LOGW("STACK", "    WARNING: High stack usage!");
            }
        }

        vPortFree(task_array);
    }
}
性能优化技巧和陷阱规避

性能优化就像是调校一辆赛车——每个细节都可能影响最终的成绩。在FreeRTOS的调度系统中,有许多不起眼的细节能够带来显著的性能提升。

技巧一:任务亲和性优化

合理的任务绑定策略可以显著提升缓存命中率。想象你是一个图书管理员,如果经常访问的书都放在手边,工作效率会大大提高。

// 基于数据局部性的任务绑定策略
typedef struct {
    float temperature;
    float humidity;
    float pressure;
    uint32_t timestamp;
} SensorData_t;

// 传感器数据缓存(绑定到特定核心以提高缓存命中率)
static SensorData_t sensor_cache[100] __attribute__((aligned(64)));
static int cache_index = 0;

// 数据采集任务(绑定到Core 0)
void sensor_acquisition_task(void *parameter) {
    // 这个任务频繁访问sensor_cache,绑定到固定核心可以提高缓存效率
    while(1) {
        sensor_cache[cache_index].temperature = read_temperature();
        sensor_cache[cache_index].humidity = read_humidity();
        sensor_cache[cache_index].pressure = read_pressure();
        sensor_cache[cache_index].timestamp = xTaskGetTickCount();

        cache_index = (cache_index + 1) % 100;

        vTaskDelay(pdMS_TO_TICKS(100));
    }
}

// 数据处理任务(同样绑定到Core 0)
void sensor_processing_task(void *parameter) {
    // 与数据采集任务共享缓存,绑定到同一核心
    while(1) {
        // 处理最近的传感器数据
        process_sensor_data(&sensor_cache[(cache_index - 1 + 100) % 100]);

        vTaskDelay(pdMS_TO_TICKS(50));
    }
}

技巧二:中断优先级精细调优

中断优先级的设置需要考虑任务的实时性要求和系统整体性能。这就像是安排一个复杂的时间表,需要平衡各种需求。

// 中断优先级配置矩阵
typedef struct {
    int interrupt_source;
    int priority_level;
    int max_execution_time_us;  // 最大执行时间(微秒)
    const char *description;
} InterruptConfig_t;

static const InterruptConfig_t interrupt_configs[] = {
    // 安全关键中断 - 最高优先级,最短执行时间
    {ETS_GPIO_INTR_SOURCE, 7, 10, "Emergency stop button"},
    {ETS_TIMER_INTR_SOURCE, 6, 20, "Safety watchdog timer"},

    // 实时控制中断 - 高优先级
    {ETS_PWM_INTR_SOURCE, 5, 50, "Motor control PWM"},
    {ETS_ADC_INTR_SOURCE, 4, 30, "Current sensing ADC"},

    // 通信中断 - 中等优先级
    {ETS_UART_INTR_SOURCE, 3, 100, "Serial communication"},
    {ETS_SPI_INTR_SOURCE, 3, 80, "SPI sensor interface"},

    // 用户界面中断 - 低优先级
    {ETS_GPIO_INTR_SOURCE, 2, 200, "User button press"},
    {ETS_I2C_INTR_SOURCE, 1, 150, "Display I2C"},
};

void optimize_interrupt_priorities(void) {
    const int config_count = sizeof(interrupt_configs) / sizeof(InterruptConfig_t);

    for (int i = 0; i < config_count; i++) {
        esp_intr_alloc(interrupt_configs[i].interrupt_source,
                      interrupt_configs[i].priority_level,
                      generic_interrupt_handler,
                      (void*)&interrupt_configs[i],
                      NULL);

        ESP_LOGI("INTR", "Configured %s: Priority %d, Max time %d us",
                interrupt_configs[i].description,
                interrupt_configs[i].priority_level,
                interrupt_configs[i].max_execution_time_us);
    }
}

技巧三:调度延迟分析和优化

了解系统的调度延迟特性对于优化至关重要。这就像是测量赛车的圈速,只有知道了具体数据,才能有针对性地改进。

// 调度延迟测量工具
typedef struct {
    TickType_t request_time;
    TickType_t start_time;
    TickType_t end_time;
    uint32_t max_delay;
    uint32_t min_delay;
    uint32_t avg_delay;
    uint32_t sample_count;
} SchedulingMetrics_t;

static SchedulingMetrics_t scheduling_metrics = {0};

void measure_scheduling_latency_task(void *parameter) {
    TickType_t request_time, actual_start_time;
    uint32_t delay_ticks;

    while(1) {
        // 记录请求调度的时间
        request_time = xTaskGetTickCount();

        // 请求高优先级任务执行
        vTaskPrioritySet(NULL, configMAX_PRIORITIES - 1);

        // 记录实际开始执行的时间
        actual_start_time = xTaskGetTickCount();

        // 计算调度延迟
        delay_ticks = actual_start_time - request_time;
        uint32_t delay_us = pdTICKS_TO_MS(delay_ticks) * 1000;

        // 更新统计信息
        scheduling_metrics.sample_count++;
        if (scheduling_metrics.sample_count == 1) {
            scheduling_metrics.max_delay = delay_us;
            scheduling_metrics.min_delay = delay_us;
            scheduling_metrics.avg_delay = delay_us;
        } else {
            if (delay_us > scheduling_metrics.max_delay) {
                scheduling_metrics.max_delay = delay_us;
            }
            if (delay_us < scheduling_metrics.min_delay) {
                scheduling_metrics.min_delay = delay_us;
            }

            // 计算移动平均
            scheduling_metrics.avg_delay =
                (scheduling_metrics.avg_delay * (scheduling_metrics.sample_count - 1) + delay_us) /
                scheduling_metrics.sample_count;
        }

        // 恢复正常优先级
        vTaskPrioritySet(NULL, 5);

        // 定期报告统计结果
        if (scheduling_metrics.sample_count % 1000 == 0) {
            ESP_LOGI("SCHED", "Scheduling latency stats (samples: %d):",
                    scheduling_metrics.sample_count);
            ESP_LOGI("SCHED", "  Min: %d us, Max: %d us, Avg: %d us",
                    scheduling_metrics.min_delay,
                    scheduling_metrics.max_delay,
                    scheduling_metrics.avg_delay);
        }

        vTaskDelay(pdMS_TO_TICKS(10));
    }
}

陷阱一:优先级倒置

这是最经典的调度陷阱。高优先级任务被低优先级任务间接阻塞,就像是VIP客户被普通客户的排队问题耽误了。

// 优先级倒置的避免策略
SemaphoreHandle_t priority_inversion_safe_mutex;

void avoid_priority_inversion_example(void) {
    // 创建支持优先级继承的互斥锁
    priority_inversion_safe_mutex = xSemaphoreCreateMutex();

    if (priority_inversion_safe_mutex != NULL) {
        // 设置互斥锁的优先级继承属性
        vQueueAddToRegistry(priority_inversion_safe_mutex, "SafeMutex");

        ESP_LOGI("MUTEX", "Priority inheritance mutex created successfully");
    }
}

// 高优先级任务
void high_priority_task_safe(void *parameter) {
    while(1) {
        ESP_LOGI("HIGH", "High priority task requesting resource...");

        if (xSemaphoreTake(priority_inversion_safe_mutex, pdMS_TO_TICKS(100)) == pdTRUE) {
            ESP_LOGI("HIGH", "High priority task got resource");

            // 模拟资源使用
            vTaskDelay(pdMS_TO_TICKS(10));

            xSemaphoreGive(priority_inversion_safe_mutex);
            ESP_LOGI("HIGH", "High priority task released resource");
        } else {
            ESP_LOGW("HIGH", "High priority task timeout waiting for resource");
        }

        vTaskDelay(pdMS_TO_TICKS(200));
    }
}

// 低优先级任务
void low_priority_task_safe(void *parameter) {
    while(1) {
        ESP_LOGI("LOW", "Low priority task requesting resource...");

        if (xSemaphoreTake(priority_inversion_safe_mutex, portMAX_DELAY) == pdTRUE) {
            ESP_LOGI("LOW", "Low priority task got resource (may inherit high priority)");

            // 模拟长时间资源占用
            vTaskDelay(pdMS_TO_TICKS(50));

            xSemaphoreGive(priority_inversion_safe_mutex);
            ESP_LOGI("LOW", "Low priority task released resource");
        }

        vTaskDelay(pdMS_TO_TICKS(500));
    }
}

陷阱二:看门狗超时

在复杂的多任务系统中,看门狗超时是常见问题。某个任务被长时间阻塞,无法及时喂狗,导致系统重启。

// 智能看门狗管理
typedef struct {
    TaskHandle_t task_handle;
    TickType_t last_feed_time;
    TickType_t timeout_threshold;
    const char *task_name;
} WatchdogTask_t;

static WatchdogTask_t watchdog_tasks[10];
static int watchdog_task_count = 0;

void register_watchdog_task(TaskHandle_t task, TickType_t timeout_ms, const char *name) {
    if (watchdog_task_count < 10) {
        watchdog_tasks[watchdog_task_count].task_handle = task;
        watchdog_tasks[watchdog_task_count].last_feed_time = xTaskGetTickCount();
        watchdog_tasks[watchdog_task_count].timeout_threshold = pdMS_TO_TICKS(timeout_ms);
        watchdog_tasks[watchdog_task_count].task_name = name;
        watchdog_task_count++;

        ESP_LOGI("WDT", "Registered task %s for watchdog monitoring", name);
    }
}

void watchdog_monitor_task(void *parameter) {
    while(1) {
        TickType_t current_time = xTaskGetTickCount();
        bool all_tasks_healthy = true;

        for (int i = 0; i < watchdog_task_count; i++) {
            TickType_t elapsed = current_time - watchdog_tasks[i].last_feed_time;

            if (elapsed > watchdog_tasks[i].timeout_threshold) {
                ESP_LOGE("WDT", "Task %s has not fed watchdog for %d ms",
                        watchdog_tasks[i].task_name,
                        pdTICKS_TO_MS(elapsed));

                // 获取任务状态进行诊断
                eTaskState task_state = eTaskGetState(watchdog_tasks[i].task_handle);
                const char *state_names[] = {"Running", "Ready", "Blocked", "Suspended", "Deleted"};

                ESP_LOGE("WDT", "Task %s state: %s",
                        watchdog_tasks[i].task_name,
                        state_names[task_state]);

                all_tasks_healthy = false;
            }
        }

        if (all_tasks_healthy) {
            // 所有任务健康,喂系统看门狗
            esp_task_wdt_reset();
        } else {
            ESP_LOGE("WDT", "System unhealthy, preparing for recovery...");
            // 在实际应用中,这里可以尝试恢复或安全重启
        }

        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}

// 任务中的看门狗喂食
void task_feed_watchdog(TaskHandle_t task) {
    for (int i = 0; i < watchdog_task_count; i++) {
        if (watchdog_tasks[i].task_handle == task) {
            watchdog_tasks[i].last_feed_time = xTaskGetTickCount();
            break;
        }
    }
}

深入内核:调度算法的数学之美

调度延迟计算公式

调度系统的数学模型就像是一首精美的交响乐,每个公式都有其深刻的含义和实际价值。让我们从最基础的调度延迟开始探索这个数学世界。

调度延迟(Scheduling Latency)是衡量实时系统性能的关键指标。它定义为从任务变为就绪状态到实际开始执行之间的时间间隔。在ESP32S3的双核环境中,这个计算变得更加复杂。

基本的调度延迟公式为:

Ltask=Tcontext_switch+Tscheduling_decision+TinterferenceL_{task} = T_{context\_switch} + T_{scheduling\_decision} + T_{interference}Ltask=Tcontext_switch+Tscheduling_decision+Tinterference

其中:

  • Tcontext_switchT_{context\_switch}Tcontext_switch 是上下文切换时间
  • Tscheduling_decisionT_{scheduling\_decision}Tscheduling_decision 是调度决策时间
  • TinterferenceT_{interference}Tinterference 是来自高优先级任务的干扰时间

但在实际的双核系统中,情况要复杂得多。我们需要考虑核间负载均衡、任务迁移开销等因素:

LtaskSMP=min⁡(Lcore0,Lcore1)+Tmigration×PmigrationL_{task}^{SMP} = \min(L_{core0}, L_{core1}) + T_{migration} \times P_{migration}LtaskSMP=min(Lcore0,Lcore1)+Tmigration×Pmigration

其中:

  • Lcore0L_{core0}Lcore0Lcore1L_{core1}Lcore1 分别是两个核心的调度延迟
  • TmigrationT_{migration}Tmigration 是任务迁移时间
  • PmigrationP_{migration}Pmigration 是任务迁移概率

让我们用代码来实现这个数学模型:

// 调度延迟分析数据结构
typedef struct {
    uint32_t context_switch_time_us;    // 上下文切换时间
    uint32_t scheduling_decision_time_us; // 调度决策时间
    uint32_t interference_time_us;       // 干扰时间
    uint32_t migration_time_us;         // 迁移时间
    float migration_probability;        // 迁移概率
} SchedulingLatencyModel_t;

// 基于实际测量的参数(ESP32S3典型值)
static const SchedulingLatencyModel_t esp32s3_model = {
    .context_switch_time_us = 3,        // 3微秒的上下文切换
    .scheduling_decision_time_us = 1,   // 1微秒的调度决策
    .interference_time_us = 0,          // 动态计算
    .migration_time_us = 8,             // 8微秒的任务迁移
    .migration_probability = 0.15       // 15%的迁移概率
};

// 计算单核调度延迟
uint32_t calculate_single_core_latency(int core_id, UBaseType_t task_priority) {
    uint32_t interference = 0;

    // 计算来自更高优先级任务的干扰
    for (UBaseType_t higher_priority = task_priority + 1;
         higher_priority < configMAX_PRIORITIES;
         higher_priority++) {

        if (!listLIST_IS_EMPTY(&(pxReadyTasksLists[higher_priority]))) {
            // 估算高优先级任务的干扰时间
            TCB_t *higher_task = listGET_OWNER_OF_HEAD_ENTRY(&(pxReadyTasksLists[higher_priority]));

            if (higher_task->xCoreID == core_id || higher_task->xCoreID == tskNO_AFFINITY) {
                // 使用任务的历史执行时间来估算干扰
                interference += higher_task->ulRunTimeCounter / 1000; // 转换为微秒
            }
        }
    }

    return esp32s3_model.context_switch_time_us +
           esp32s3_model.scheduling_decision_time_us +
           interference;
}

// 计算SMP环境下的调度延迟
uint32_t calculate_smp_scheduling_latency(UBaseType_t task_priority) {
    uint32_t core0_latency = calculate_single_core_latency(0, task_priority);
    uint32_t core1_latency = calculate_single_core_latency(1, task_priority);

    // 选择延迟较小的核心
    uint32_t min_latency = (core0_latency < core1_latency) ? core0_latency : core1_latency;

    // 考虑任务迁移的影响
    uint32_t migration_overhead = esp32s3_model.migration_time_us * esp32s3_model.migration_probability;

    return min_latency + migration_overhead;
}

// 实时延迟监控
void latency_monitoring_task(void *parameter) {
    uint32_t sample_count = 0;
    uint32_t total_latency = 0;
    uint32_t max_latency = 0;

    while(1) {
        // 对每个优先级进行延迟分析
        for (UBaseType_t priority = 1; priority < configMAX_PRIORITIES; priority++) {
            uint32_t predicted_latency = calculate_smp_scheduling_latency(priority);

            sample_count++;
            total_latency += predicted_latency;

            if (predicted_latency > max_latency) {
                max_latency = predicted_latency;
            }

            // 每1000个样本报告一次
            if (sample_count % 1000 == 0) {
                uint32_t avg_latency = total_latency / sample_count;

                ESP_LOGI("LATENCY", "Priority %d - Predicted: %d us, Max: %d us, Avg: %d us",
                        priority, predicted_latency, max_latency, avg_latency);

                // 检查是否超过实时性要求
                if (max_latency > 100) {  // 100微秒阈值
                    ESP_LOGW("LATENCY", "Real-time constraint violation detected!");
                }
            }
        }

        vTaskDelay(pdMS_TO_TICKS(100));
    }
}
响应时间分析

响应时间分析是实时系统设计的核心内容。它不仅要考虑任务自身的执行时间,还要考虑所有可能的干扰因素。这就像是预测一个复杂系统的行为——需要考虑所有可能的变量和它们之间的相互作用。

对于周期性任务,响应时间的计算公式为:

Ri=Ci+∑j∈hp(i)⌈RiTj⌉×CjR_i = C_i + \sum_{j \in hp(i)} \lceil \frac{R_i}{T_j} \rceil \times C_jRi=Ci+jhp(i)TjRi×Cj

其中:

  • RiR_iRi 是任务i的响应时间
  • CiC_iCi 是任务i的执行时间
  • hp(i)hp(i)hp(i) 是优先级高于任务i的任务集合
  • TjT_jTj 是任务j的周期
  • CjC_jCj 是任务j的执行时间

这是一个递归方程,需要迭代求解。在双核系统中,公式变得更加复杂:

RiSMP=Ci+∑j∈hp(i)min⁡(2,⌈RiSMPTj⌉)×CjR_i^{SMP} = C_i + \sum_{j \in hp(i)} \min(2, \lceil \frac{R_i^{SMP}}{T_j} \rceil) \times C_jRiSMP=Ci+jhp(i)min(2,TjRiSMP⌉)×Cj

这里的关键区别是使用了 min⁡(2,⌈RiSMPTj⌉)\min(2, \lceil \frac{R_i^{SMP}}{T_j} \rceil)min(2,TjRiSMP⌉),因为在双核系统中,同一时刻最多只能有2个任务实例在运行。

// 任务特性定义
typedef struct {
    uint32_t execution_time_us;  // 最坏情况执行时间
    uint32_t period_us;          // 任务周期
    UBaseType_t priority;        // 任务优先级
    const char *name;            // 任务名称
    uint32_t response_time_us;   // 计算得出的响应时间
} TaskCharacteristics_t;

// 系统任务特性表
static TaskCharacteristics_t system_tasks[] = {
    {50,   1000,  20, "CriticalControl", 0},   // 50us执行时间,1ms周期
    {100,  5000,  15, "SensorReading", 0},     // 100us执行时间,5ms周期
    {200,  10000, 10, "DataProcessing", 0},    // 200us执行时间,10ms周期
    {500,  20000, 8,  "Communication", 0},     // 500us执行时间,20ms周期
    {1000, 50000, 5,  "UserInterface", 0},     // 1ms执行时间,50ms周期
};

// 迭代计算响应时间
uint32_t calculate_response_time_iterative(int task_index) {
    TaskCharacteristics_t *task = &system_tasks[task_index];
    uint32_t response_time = task->execution_time_us;  // 初始值
    uint32_t prev_response_time = 0;
    int iteration = 0;
    const int max_iterations = 100;

    while (response_time != prev_response_time && iteration < max_iterations) {
        prev_response_time = response_time;
        response_time = task->execution_time_us;

        // 计算来自高优先级任务的干扰
        for (int j = 0; j < sizeof(system_tasks)/sizeof(TaskCharacteristics_t); j++) {
            if (system_tasks[j].priority > task->priority) {
                // 在双核系统中,同一任务最多同时运行2个实例
                uint32_t interference_instances = (prev_response_time + system_tasks[j].period_us - 1) /
                                                 system_tasks[j].period_us;
                interference_instances = (interference_instances > 2) ? 2 : interference_instances;

                response_time += interference_instances * system_tasks[j].execution_time_us;
            }
        }

        iteration++;
    }

    if (iteration >= max_iterations) {
        ESP_LOGW("RTA", "Response time analysis for %s did not converge", task->name);
        return UINT32_MAX;  // 表示不可调度
    }

    return response_time;
}

// 系统可调度性分析
bool analyze_system_schedulability(void) {
    bool system_schedulable = true;
    const int task_count = sizeof(system_tasks) / sizeof(TaskCharacteristics_t);

    ESP_LOGI("RTA", "Starting response time analysis...");
    ESP_LOGI("RTA", "Task count: %d", task_count);

    for (int i = 0; i < task_count; i++) {
        uint32_t response_time = calculate_response_time_iterative(i);
        system_tasks[i].response_time_us = response_time;

        ESP_LOGI("RTA", "Task: %s", system_tasks[i].name);
        ESP_LOGI("RTA", "  Execution time: %d us", system_tasks[i].execution_time_us);
        ESP_LOGI("RTA", "  Period: %d us", system_tasks[i].period_us);
        ESP_LOGI("RTA", "  Priority: %d", system_tasks[i].priority);
        ESP_LOGI("RTA", "  Response time: %d us", response_time);

        // 检查可调度性条件:响应时间必须小于等于截止时间(通常等于周期)
        if (response_time <= system_tasks[i].period_us) {
            ESP_LOGI("RTA", "  Status: SCHEDULABLE (margin: %d us)",
                    system_tasks[i].period_us - response_time);
        } else {
            ESP_LOGE("RTA", "  Status: NOT SCHEDULABLE (overrun: %d us)",
                    response_time - system_tasks[i].period_us);
            system_schedulable = false;
        }

        // 计算利用率
        float utilization = (float)system_tasks[i].execution_time_us / system_tasks[i].period_us;
        ESP_LOGI("RTA", "  Utilization: %.2f%%", utilization * 100);
    }

    return system_schedulable;
}
CPU利用率优化模型

CPU利用率是系统性能的重要指标,但在多核系统中,简单的利用率计算可能会误导设计决策。我们需要更精确的模型来指导优化工作。

传统的单核利用率公式为:

U=∑i=1nCiTiU = \sum_{i=1}^{n} \frac{C_i}{T_i}U=i=1nTiCi

但在双核系统中,理论最大利用率是200%(两个核心都满载)。实际的可达利用率受到任务特性和调度策略的影响:

USMP=min⁡(2,∑i=1nCiTi)×ηschedulingU_{SMP} = \min(2, \sum_{i=1}^{n} \frac{C_i}{T_i}) \times \eta_{scheduling}USMP=min(2,i=1nTiCi)×ηscheduling

其中 ηscheduling\eta_{scheduling}ηscheduling 是调度效率因子,考虑了任务迁移、同步开销等因素。

// CPU利用率分析模型
typedef struct {
    float total_utilization;           // 总利用率
    float core_utilization[2];         // 各核心利用率
    float scheduling_efficiency;       // 调度效率
    float load_balance_factor;         // 负载均衡因子
    uint32_t context_switches_per_sec; // 每秒上下文切换次数
    uint32_t task_migrations_per_sec;  // 每秒任务迁移次数
} UtilizationModel_t;

static UtilizationModel_t current_utilization = {0};

// 实时利用率计算
void calculate_real_time_utilization(void) {
    static uint32_t last_idle_time[2] = {0, 0};
    static uint32_t last_total_time[2] = {0, 0};
    static TickType_t last_measurement_time = 0;

    TickType_t current_time = xTaskGetTickCount();
    uint32_t time_delta_ms = pdTICKS_TO_MS(current_time - last_measurement_time);

    if (time_delta_ms < 1000) return;  // 至少1秒间隔

    // 获取每个核心的运行时统计
    TaskStatus_t *task_array;
    UBaseType_t task_count = uxTaskGetNumberOfTasks();
    uint32_t total_runtime[2] = {0, 0};
    uint32_t idle_runtime[2] = {0, 0};

    task_array = pvPortMalloc(task_count * sizeof(TaskStatus_t));
    if (task_array != NULL) {
        uint32_t total_system_time;
        UBaseType_t actual_count = uxTaskGetSystemState(task_array, task_count, &total_system_time);

        // 统计每个核心的运行时间
        for (UBaseType_t i = 0; i < actual_count; i++) {
            int core_id = task_array[i].xCoreID;

            if (core_id == 0 || core_id == 1) {
                total_runtime[core_id] += task_array[i].ulRunTimeCounter;

                // 检查是否是空闲任务
                if (strstr(task_array[i].pcTaskName, "IDLE") != NULL) {
                    idle_runtime[core_id] = task_array[i].ulRunTimeCounter;
                }
            } else if (core_id == tskNO_AFFINITY) {
                // 对于不绑定核心的任务,平均分配到两个核心
                total_runtime[0] += task_array[i].ulRunTimeCounter / 2;
                total_runtime[1] += task_array[i].ulRunTimeCounter / 2;
            }
        }

        // 计算各核心利用率
        for (int core = 0; core < 2; core++) {
            uint32_t active_time = total_runtime[core] - last_total_time[core];
            uint32_t idle_time = idle_runtime[core] - last_idle_time[core];

            if (active_time > 0) {
                current_utilization.core_utilization[core] =
                    (float)(active_time - idle_time) / active_time * 100.0f;
            }

            last_total_time[core] = total_runtime[core];
            last_idle_time[core] = idle_runtime[core];
        }

        // 计算总利用率
        current_utilization.total_utilization =
            (current_utilization.core_utilization[0] + current_utilization.core_utilization[1]) / 2.0f;

        // 计算负载均衡因子(越接近1表示负载越均衡)
        float util_diff = fabs(current_utilization.core_utilization[0] - current_utilization.core_utilization[1]);
        current_utilization.load_balance_factor = 1.0f - (util_diff / 100.0f);

        vPortFree(task_array);
    }

    last_measurement_time = current_time;
}

// 利用率优化建议引擎
void generate_optimization_recommendations(void) {
    ESP_LOGI("OPT", "=== CPU Utilization Analysis ===");
    ESP_LOGI("OPT", "Core 0 Utilization: %.1f%%", current_utilization.core_utilization[0]);
    ESP_LOGI("OPT", "Core 1 Utilization: %.1f%%", current_util

ization.core_utilization[1]);
    ESP_LOGI("OPT", "Total System Utilization: %.1f%%", current_utilization.total_utilization);
    ESP_LOGI("OPT", "Load Balance Factor: %.2f", current_utilization.load_balance_factor);

    // 生成优化建议
    ESP_LOGI("OPT", "=== Optimization Recommendations ===");

    // 建议1:负载均衡优化
    if (current_utilization.load_balance_factor < 0.8) {
        float util_diff = fabs(current_utilization.core_utilization[0] - current_utilization.core_utilization[1]);
        ESP_LOGW("OPT", "Load imbalance detected (%.1f%% difference)", util_diff);

        if (current_utilization.core_utilization[0] > current_utilization.core_utilization[1]) {
            ESP_LOGI("OPT", "  Suggestion: Migrate some tasks from Core 0 to Core 1");
        } else {
            ESP_LOGI("OPT", "  Suggestion: Migrate some tasks from Core 1 to Core 0");
        }
    }

    // 建议2:总体利用率优化
    if (current_utilization.total_utilization > 80.0f) {
        ESP_LOGW("OPT", "High system utilization (%.1f%%) - potential performance issues",
                current_utilization.total_utilization);
        ESP_LOGI("OPT", "  Suggestions:");
        ESP_LOGI("OPT", "    - Consider reducing task execution frequency");
        ESP_LOGI("OPT", "    - Optimize task algorithms for better performance");
        ESP_LOGI("OPT", "    - Review task priorities to ensure optimal scheduling");
    } else if (current_utilization.total_utilization < 30.0f) {
        ESP_LOGI("OPT", "Low system utilization (%.1f%%) - opportunity for additional features",
                current_utilization.total_utilization);
        ESP_LOGI("OPT", "  Suggestions:");
        ESP_LOGI("OPT", "    - System has capacity for additional functionality");
        ESP_LOGI("OPT", "    - Consider power optimization strategies");
    }

    // 建议3:调度效率优化
    if (current_utilization.context_switches_per_sec > 10000) {
        ESP_LOGW("OPT", "High context switch rate (%d/sec) - scheduling overhead concern",
                current_utilization.context_switches_per_sec);
        ESP_LOGI("OPT", "  Suggestions:");
        ESP_LOGI("OPT", "    - Increase time slice duration");
        ESP_LOGI("OPT", "    - Reduce number of equal-priority tasks");
        ESP_LOGI("OPT", "    - Consider task consolidation");
    }
}

// 动态调度参数调优
void dynamic_scheduling_tuning(void) {
    static int tuning_cycle = 0;
    tuning_cycle++;

    // 基于当前利用率动态调整调度参数
    if (current_utilization.load_balance_factor < 0.7) {
        // 负载不均衡,增加任务迁移频率
        ESP_LOGI("TUNE", "Increasing task migration frequency for better load balance");
        // 这里可以调整负载均衡算法的参数
    }

    if (current_utilization.total_utilization > 90.0f) {
        // 系统负载过高,优化调度策略
        ESP_LOGI("TUNE", "High load detected, optimizing scheduling for performance");

        // 减少时间片长度,提高响应性
        // 注意:这需要在FreeRTOS配置中支持动态调整
    }

    // 每10个周期进行一次深度分析
    if (tuning_cycle % 10 == 0) {
        perform_deep_scheduling_analysis();
    }
}

// 深度调度分析
void perform_deep_scheduling_analysis(void) {
    ESP_LOGI("DEEP", "=== Deep Scheduling Analysis ===");

    // 分析任务间的依赖关系
    analyze_task_dependencies();

    // 分析资源竞争情况
    analyze_resource_contention();

    // 预测未来性能趋势
    predict_performance_trends();
}

通过这些数学模型和实际测量,我们可以精确地分析和优化ESP32S3上的FreeRTOS调度性能。这种基于数据的优化方法,就像是给系统装上了一个智能的"健康监测器",能够实时诊断问题并提供解决方案。

调度算法的数学之美不仅体现在公式的优雅上,更体现在它们能够将复杂的系统行为量化为可操作的指标。通过这些模型,我们可以:

  1. 预测系统行为:在系统实际运行之前,就能预测其性能表现
  2. 识别瓶颈:精确定位性能瓶颈的根本原因
  3. 指导优化:基于数学分析结果进行有针对性的优化
  4. 验证设计:通过理论分析验证系统设计的合理性

这就是为什么深入理解调度算法的数学原理如此重要——它不仅仅是理论知识,更是实际系统优化的强大工具。

评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
