激光烧结纳米银浆：开启印刷电子制造新纪元

激光烧结纳米银浆：开启印刷电子制造新纪元

激光烧结纳米银浆技术就是通过结合纳米材料特性与精密激光加工，这种方法以固化速度快，生产效率高，体积电阻低等特点正在重塑印刷电子制造领域。其核心在于利用高能激光束对AS纳米银浆进行局部烧结，形成高导电、高导热的互连结构，同时避免传统高温工艺对基材的损伤。以下从技术原理、核心优势、应用场景及未来趋势展开分析：

一 、技术原理与核心突破

1 低温烧结机制
纳米银浆在激光照射下吸收光能，纳米银颗粒通过表面原子扩散形成致密连接层。烧结温度可控制在200℃以下（传统焊料需250℃以上），避免损伤硅基半导体（如SHJ电池的a-Si:H钝化层）。例如，CO₂激光（10.6 μm波长）对银浆的吸收率高达90%，而SHJ电池的TCO层和a-Si:H层几乎无吸收，实现选择性烧结。

2高精度图案化
AS9120纳米烧结银浆通过微分配泵（精度±1 μL/min）与激光同步控制，可在柔性基材（如PET、PI）上打印或者印刷线宽<30μm的银线路。例如，使用内径50μm针头打印的银线电阻率低至0.45 Ω/cm，线高可达18.6μm。

3界面优化技术

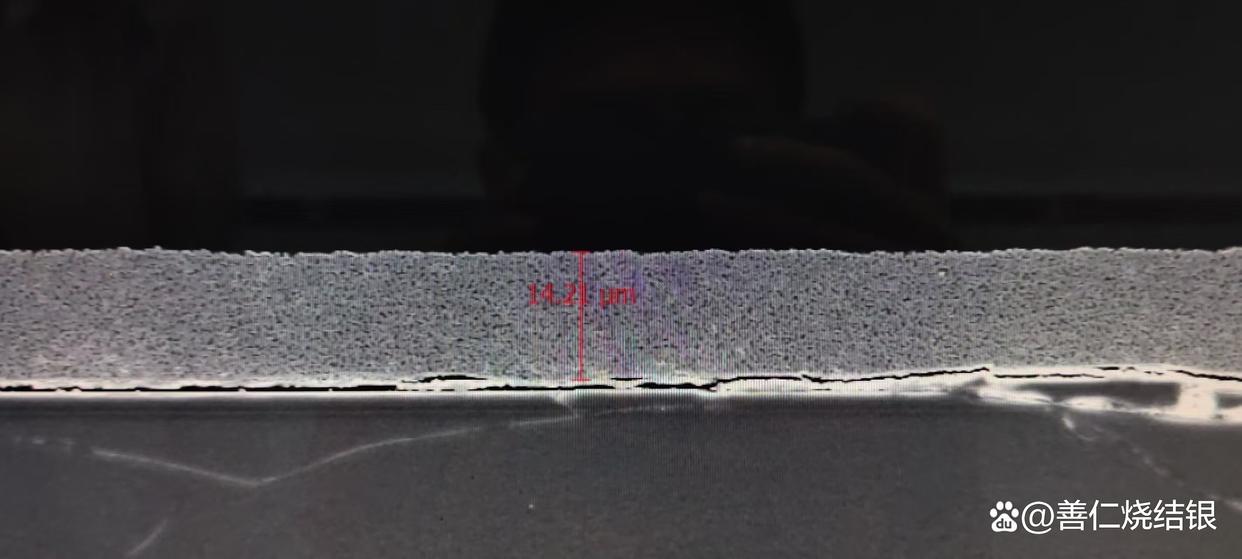

烧结后银层形成多孔桥状网络，孔隙率约2%-5%，既降低体电阻（接近纯银的90%），又通过纳米银颗粒桥接缓解热应力，提升可靠性。

AS9120低温银浆

二、核心优势与术突破

1性能跃升

导电性：AS9120纳米烧结银浆体电阻率可低至4.7μΩ·cm（传统丝网印刷银触点约20-100μΩ·cm）。

热管理：AS9376烧结银膏热导率260 W/m·K，是传统焊料的4倍，满足SiC/GaN器件散热需求。

可靠性：剪切强度>45 MPa，通过-55~175℃热循环测试（>1000次）。

2工艺革新

非接触式加工：纳米银墨水AS9000避免针头堵塞，支持高精度、高良率生产（如SHJ电池金属化良率提升至99.5%）。

低温兼容性：可在PET等柔性基材上实现3D堆叠封装，弯曲半径<2 mm。

3成本与环保

银浆成本较传统焊料高5-10倍，但通过优化银粉分散性可降低30%用量。

无铅无卤素，符合RoHS标准。

三、应用场景与典型案例

1光伏电池金属化

SHJ电池：接触电阻率1-3mΩ·cm²，钝化层无损伤（PL成像无黑线）。

TOPCon电池：LECO（激光增强接触优化）技术实现超低接触电阻，效率突破25.5%。

2先进封装与3D集成

AI芯片：烧结银TIM材料热阻低至0.1℃·cm/W，支撑算力密度60 TOPS/mm³。

卫星通信：抗辐射封装（耐10⁶rad剂量），相控阵天线增益提升15%。

3柔性电子与传感器

可穿戴设备：AS9120BL印刷银电路弯曲半径<2 mm，信号传输稳定。

生物传感器：高灵敏度检测（如葡萄糖传感器响应时间<5秒）。

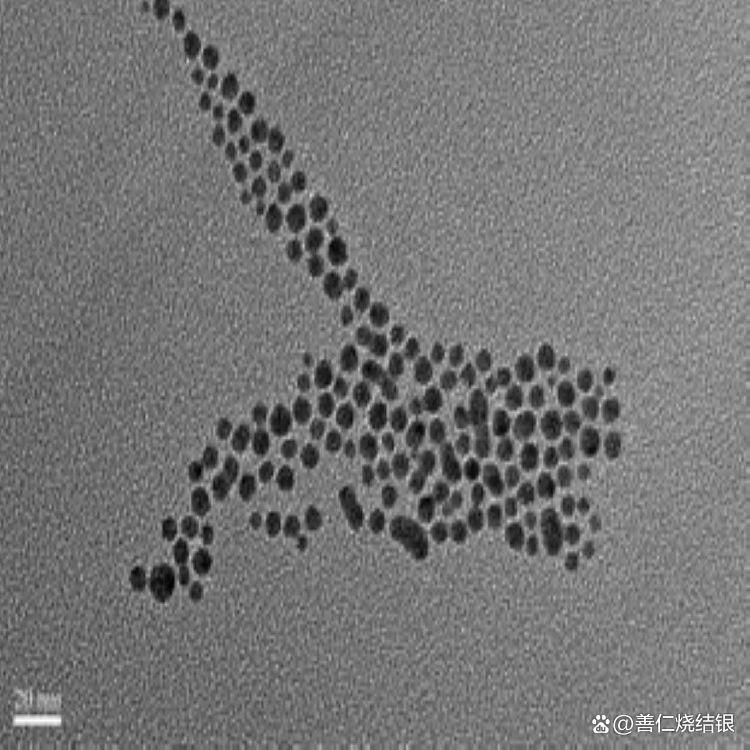

AS9000纳米银墨水

四 、工艺优化与挑战

1关键参数控制

激光参数：功率（11.8 W）、扫描速度（1-5mm/s）、光斑距针尖距离（1.5-2 mm）需精确匹配。

银浆配方：高粘度纳米银浆AS9120（11,000-67,000cP）可提升线高至18μm，降低电阻率。

2现存挑战

大面积均匀性：模块级烧结（>100 mm）易出现孔隙不均，需多激光头并行。

成本控制：纳米银粉价格高（约1,400美元/kg），需开发低成本连续合成工艺。

五 未来趋势与创新方向

1低温化与大面积化

开发200℃以下烧结工艺（推荐AS9120纳米银浆），适配PI基材和生物可降解电子。

开发长线条激光器，实现500mm付款大面积均匀烧结，推动卷对卷（R2R）生产。

2智能化与多材料集成

实时优化激光参数，提升良率；与铜烧结、石墨烯复合，开发低成本高导互连方案。

3新兴领域拓展

脑机接口：高密度柔性电极（电极间距<10 μm）实现神经信号精准采集。

量子器件：超低温烧结银膏AS9338支持量子点集成，推动量子计算芯片发展。

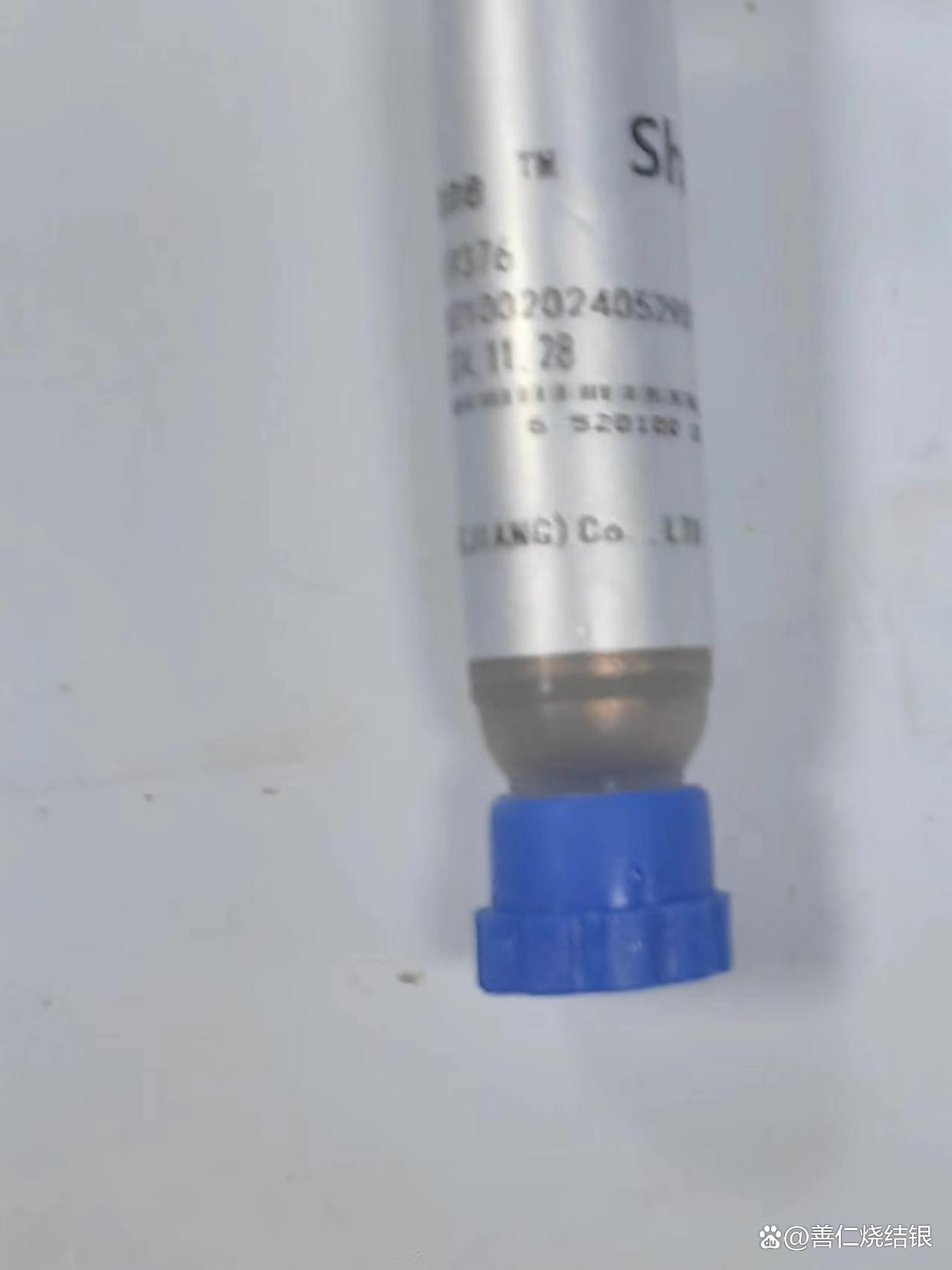

AS9376烧结银膏

总结

A光烧结纳米银浆技术通过低温、高精度、无接触的加工特性，正在推动印刷电子向高性能、低成本、柔性化方向跨越。其在光伏、AI芯片、卫星通信等领域的成功应用，标志着电子制造进入“微纳尺度精密互联”新纪元。未来，随着工艺优化与新材料开发，该技术将进一步释放印刷电子在智能制造、生物医疗等领域的潜力。
