从多约束装配到质量管控：CETOL在冷却系统设计中的深度实践

一、复杂工况下的精密装配挑战

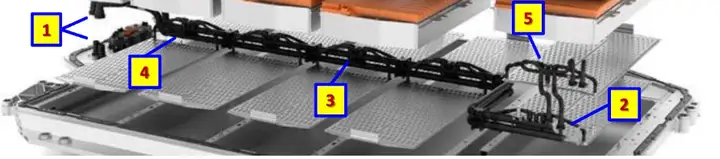

在新能源汽车冷却系统设计中，管路接头的毫米级偏差可能引发连锁反应，导致系统性能下降甚至失效。管路连接处的位移与角度控制是系统可靠性的核心。基于 CETOL 三维尺寸公差分析软件，我们针对5类核心组件、3种典型装配场景展开系统性验证，重点分析管路连接处的位移与角度控制策略。

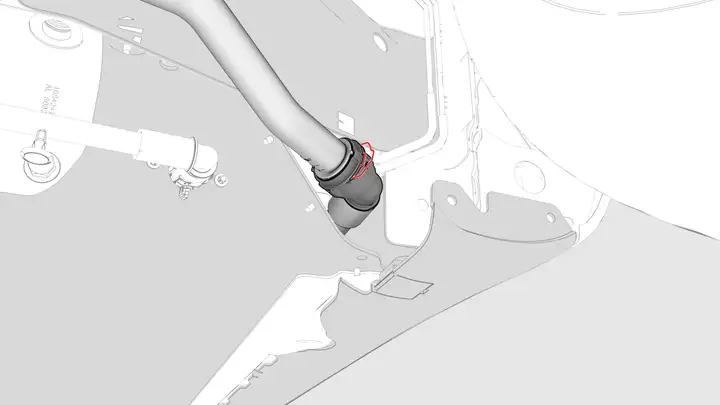

连接电池冷却板管接头｜图片来自特斯拉 Model Y维修手册

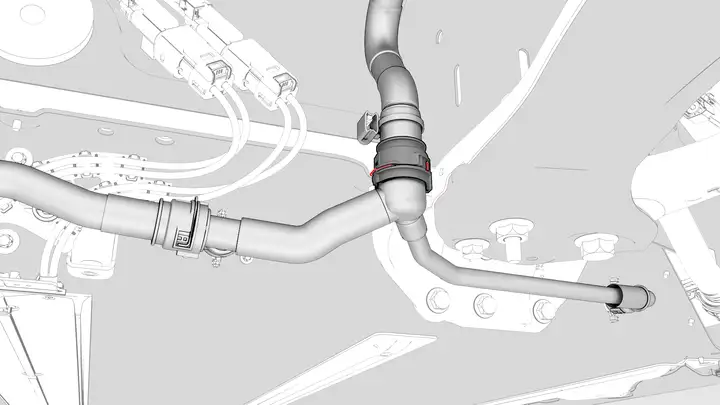

连接冷却器的软管｜图片来自特斯拉 Model Y维修手册

二、关键参数的工程化解析

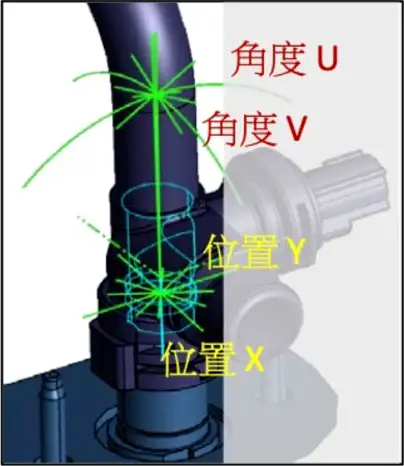

通过 CETOL 三维尺寸公差分析软件，系统对柔性连接的位移（位置X/Y）及角度（U/V）进行装配和尺寸公差仿真。分析输出结果参数分布特性：如角度 V 的 Lambda 分布、位置X的均值偏负。直接影响管路接口处合格率。

1. 角度控制的双向差异

角度 V（Sigma=3.245）与角度 U（Sigma=3.220）的结果解读：

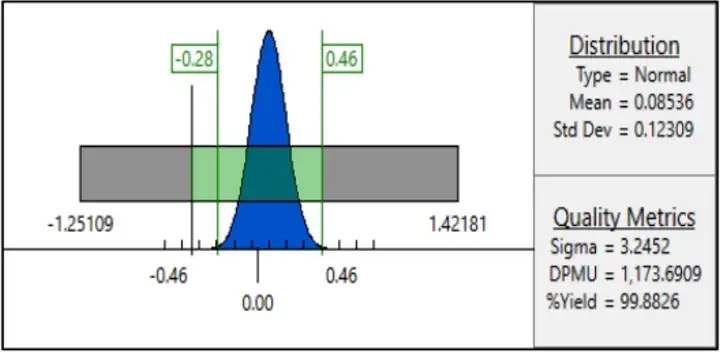

• 角度 V 标准差 0.123° 显著优于角度 U 的 0.612°

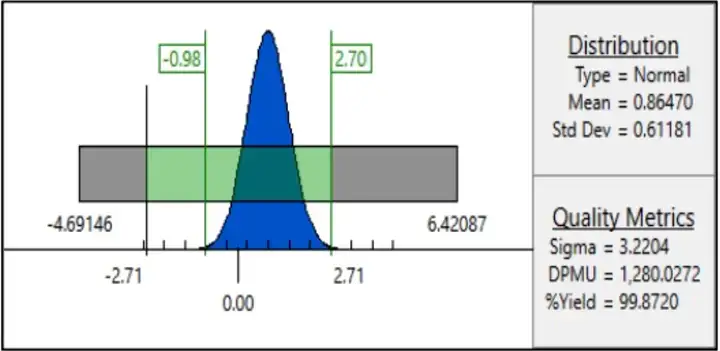

• 角度U呈现Lambda分布（偏度0.000，峰度2.8697），DPMU达1,280
• 建议对角度 U 的装配夹具实施防呆设计优化

位置 X

位置 Y

2. 位移参数的隐藏风险

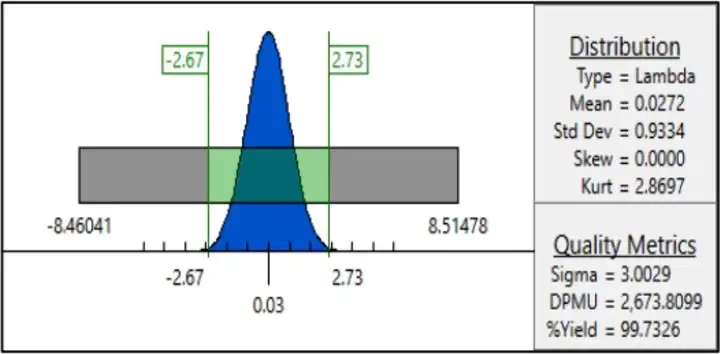

位置 Y 的 3 sigma 的极值范围 ±0.24，但是位置 X 的 3 sigma 的极值范围（-2.67到2,73），标准差 0.9334 导致：

• X 向位置偏差大，在 Y 向装配成功时 X 向需要增加管控条件

角度 U

角度 V

三、核心发现：约束条件与质量指标的动态博弈

约束策略的蝴蝶效应

在基准工况（场景1）中，全系统采用"同心对齐"这一理想化约束，导致固定夹出现 0.46° 角度偏差。这相当于在 200mm 长度的管路上产生 1.6mm 的端部偏移，直接触发"间隙不足"预警。

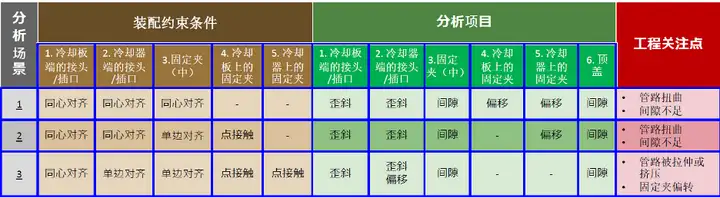

三种分析场景

四、解决路径：从数字仿真到产线落地

基于 CETOL 的深度解析，我们提出三级优化策略：

1. 公差管控：将冷却器接头的公差从 ±2.35 收紧至 ±1.76，预计提升 Sigma 值至 3.5+
2. 过程能力管控：把关键的公差 Cpk 为 1 的提升到 1.33，非关键公差的 Cpk 由 1 降低到 0.67，提升质量同时，降低对供应商要求实现降低成本。
3. 工艺补偿：在装配序列中增加 0.3mm 的预偏移量，补偿系统形变带来的偏心误差

五、结语：精密制造的数字化觉醒

本研究通过5类核心组件、3类场景的系统验证，证实了多约束装配分析的工程价值。数据显示，通过多种场景的同步分析，可以提高产品在各种应用场景下的可靠性和安全性，同时为企业提升质量和降低成本提供数据依据。
