基于CETOL公差分析的电池母线装配优化

引言：电动车电池安全的毫米级战场

在动力电池系统中，母线作为电流传输的核心部件，其装配精度直接影响系统安全性与效率。某型号电池母线的量产前测试发现：7.6mm的强制装配形变导致铜排塑性变形，强迫安装可能超过铜屈服强度，使接触电阻升高，存在短路起火风险。

本文通过某型号电池母线的真实工程案例，系统性解决装配形变、公差累积、热膨胀补偿等工程难题，最终实现形变量降低85.5%优化目标，为同类问题提供可复用的技术路径。

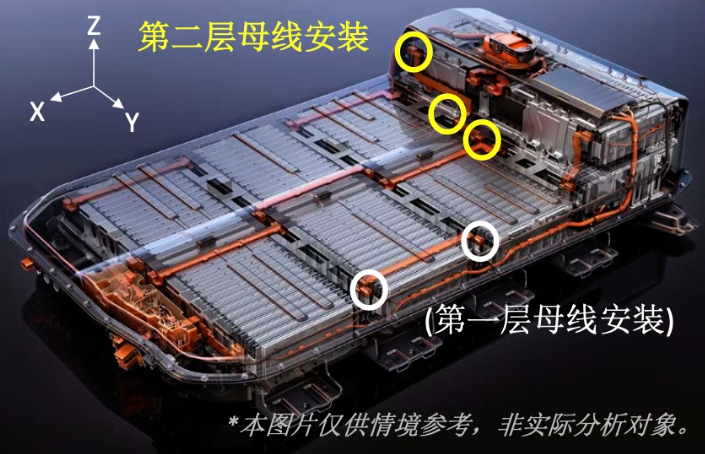

一、母线装配的挑战

在电池系统中，母线承担着电流传输的重要任务。然而，母线的装配过程面临诸多挑战，包括：

• 连接问题：母线是否能够顺利连接到电池端子？

• 间隙控制：母线与周边部件之间的最小间隙是否满足设计要求？

• 形变风险：母线在装配过程中是否会发生形变或偏转？

• 装配顺序：螺钉和螺母的锁紧顺序是否合理？

• 设计公差：螺钉孔的大小和形状是否符合装配条件？

这些问题不仅影响装配效率，还可能导致电气短路、触电风险以及功率损耗等问题，从而降低电池系统的整体性能。

二、初始装配设计问题

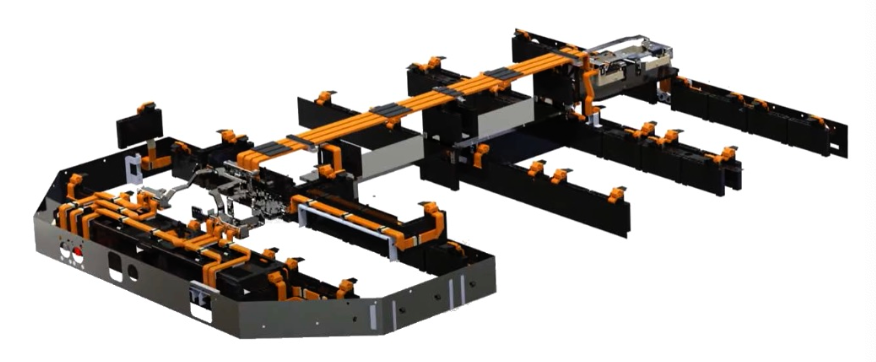

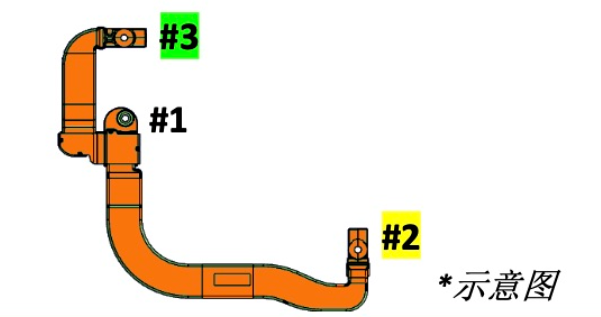

1. 原始装配流程（关键步骤）

• 母线预定位：套入螺柱#1 → 锁紧六角螺母#1

• (+)极连接：母线与Bm正极端子对位 → 螺钉槽孔#2

• (-)极连接：母线与Bn负极端子对位 → 螺钉槽孔#3

图片来自于网络

2. 检测发现的关键缺陷

问题点	量化数据	失效风险

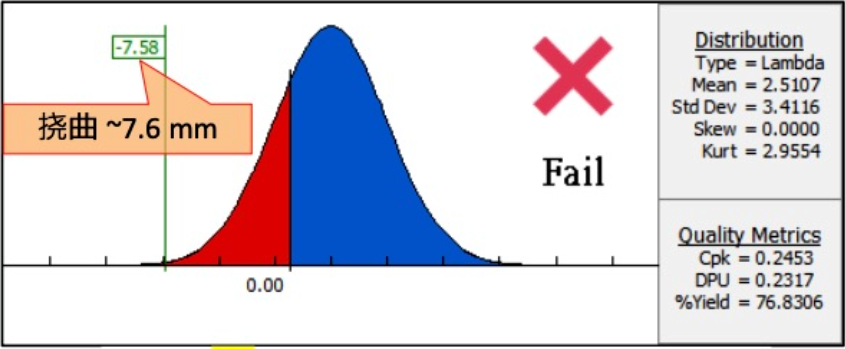

螺钉#2安装形变	7.6mm强制形变	铜排塑性变形

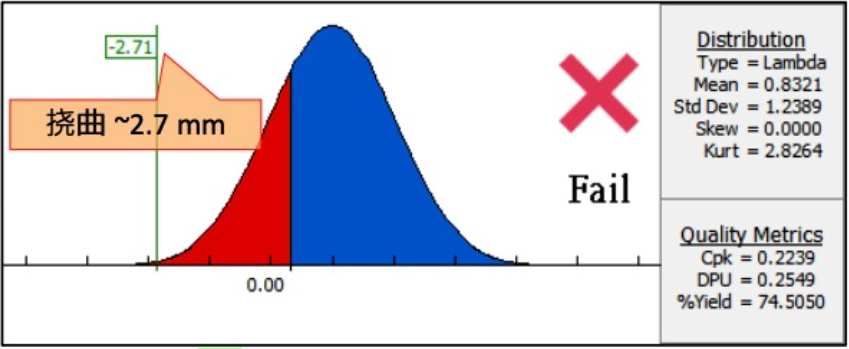

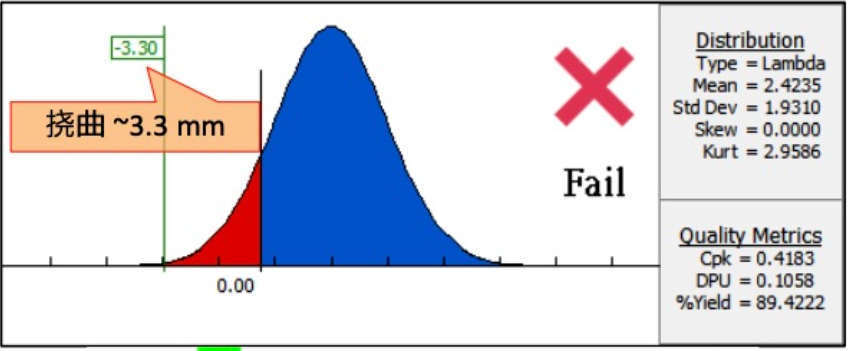

螺钉#3安装形变	2.7-3.3mm位移	端子接触面偏移
螺钉#3下压位移	1.16mm Z向压缩	电池极柱过载

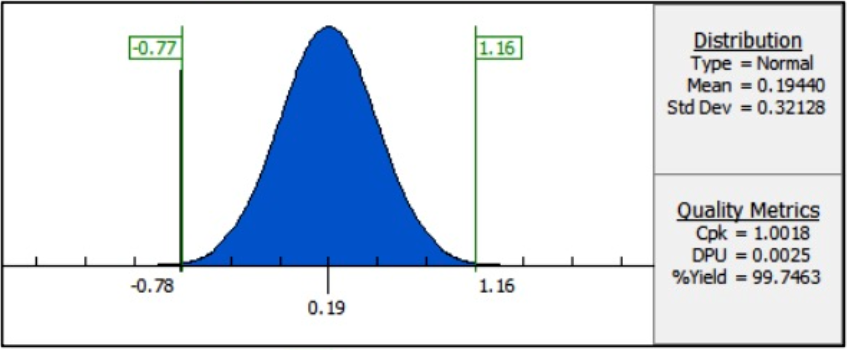

螺钉#3与螺钉槽孔在X⽅向上的余隙

螺钉#3与螺钉槽孔在Y⽅向上的余隙

螺钉#3在z⽅向上的形变

螺钉#2与螺钉槽孔在Y⽅向上的余隙

3. 初始方案缺陷机理

• 顺序错误：先锁死螺母#1导致自由度丧失

• 公差累积：螺柱#1定位公差(±0.3mm) + 螺钉槽孔余隙(±1.2mm) → 最大偏差叠加达4.1mm

• 强制装配：超过材料弹性变形极限

三、CETOL优化方案实施路径

1. 六类关键验证指标

• 电气连接可靠性：螺钉与螺钉槽孔配合余隙（X/Y方向）

• 机械形变控制：Z向形变量需小于1.5mm

• 装配顺序影响：锁紧顺序对残余应力的影响

• 结构兼容性：螺钉槽孔尺寸/形状公差（原设计±1.5mm）

• 热稳定性：温度循环下的位移补偿需求

• 安全间距：带电部件最小间隙（空气绝缘距离≥3mm）

2. 关键工艺优化步骤

• 螺柱#1预装：仅用手拧紧螺母#1，保留XY调节余量）

• (+)极预定位：螺钉#2手动预紧（不施加扭矩）

• (-)极精对准：调整螺钉#3至面贴合状态

• 最终锁固：按#1螺母→螺钉#3→螺钉#2顺序全扭矩锁紧

3. 实测性能提升

参数	初始值	优化值	改善幅度

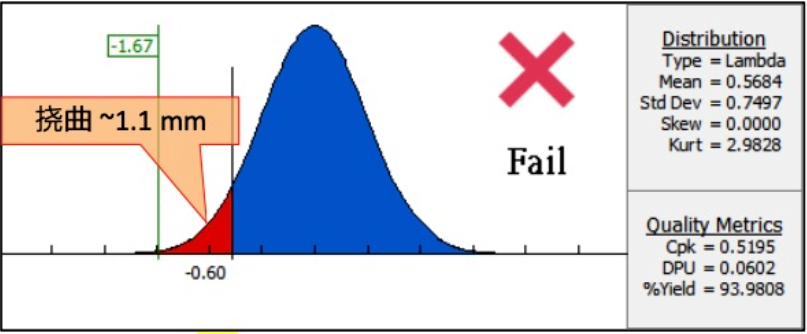

螺钉#2安装形变	7.6mm	1.1mm	85.5%↓

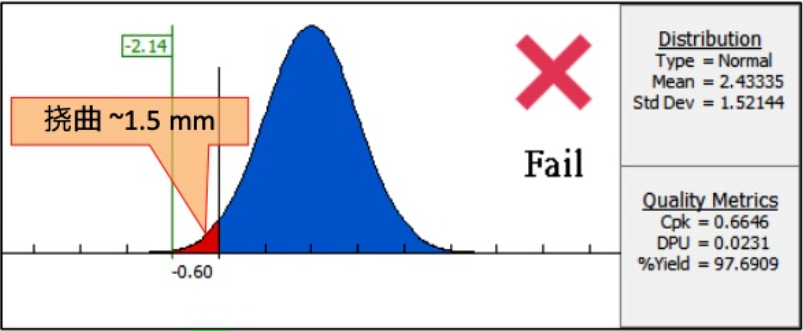

螺钉#3形变位移	3.3mm→1.5mm	1.5mm	54.5%↓

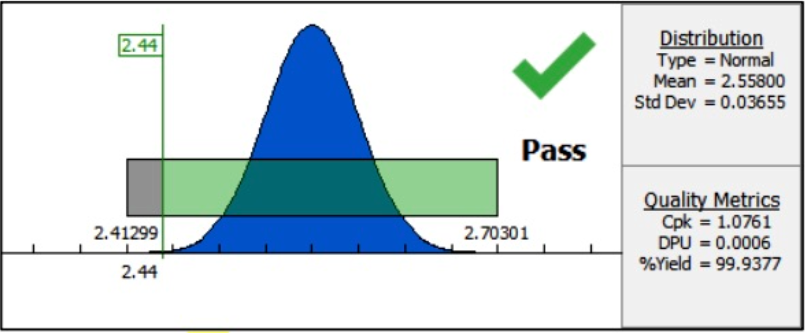

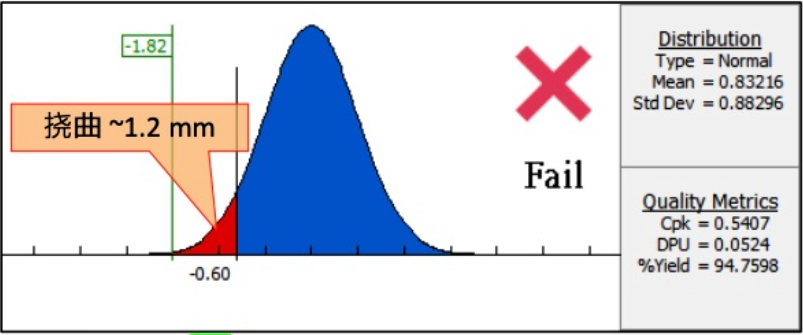

螺钉#2与螺钉槽孔在X⽅向上的余隙

螺钉#2与螺钉槽孔在Y⽅向上的余隙

螺钉#3与螺钉槽孔在X⽅向上的余隙

螺钉#3与螺钉槽孔在Y⽅向上的余隙

四、深度设计优化建议

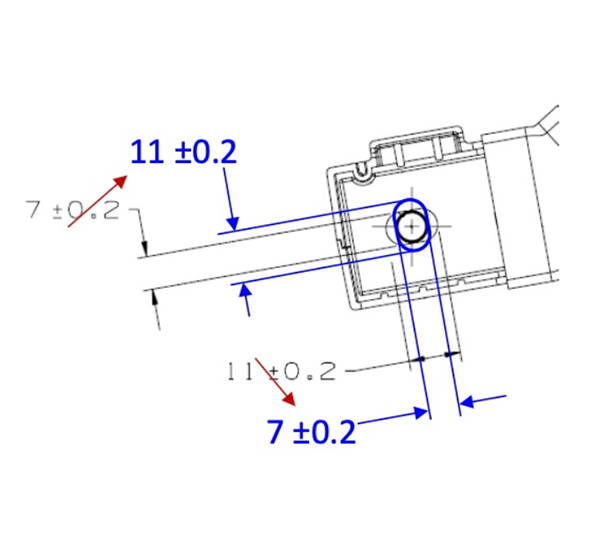

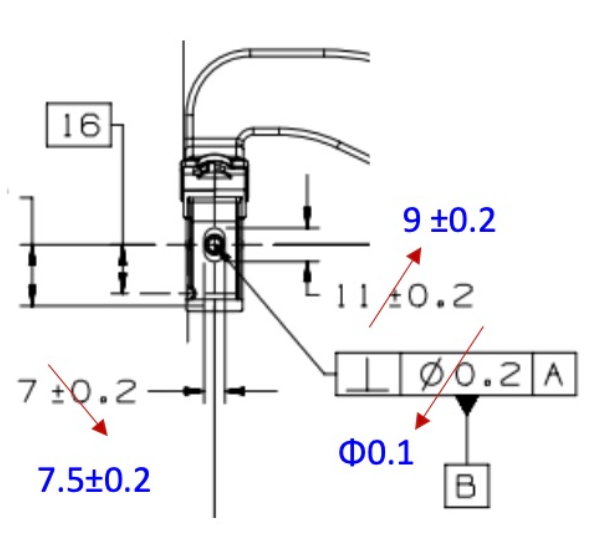

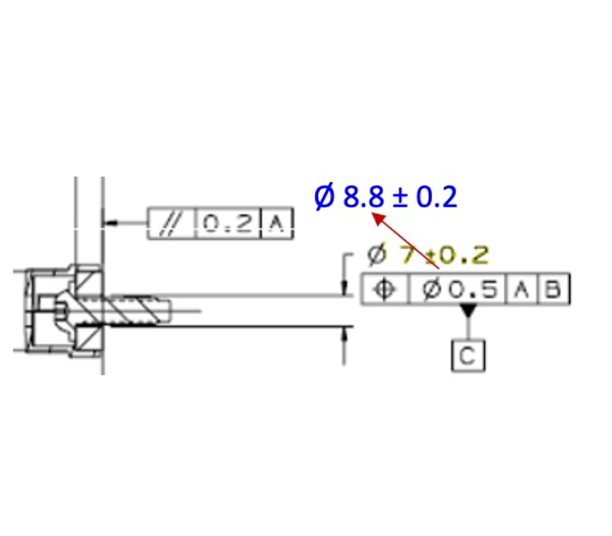

1. 螺钉槽孔结构改进方向

• 形状优化：将圆形孔改为长腰型孔

• 导向设计：在Y向增加15°导入斜面。降低装配难度

• 公差控制：控制关键配合尺寸公差带从IT12级提升至IT9级

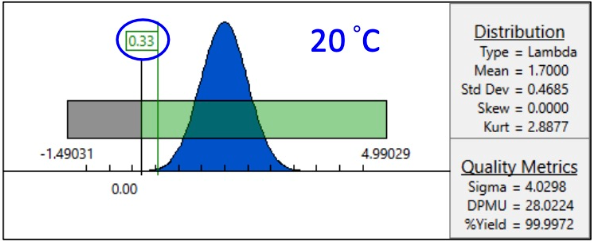

五、温度对装配尺寸的影响

根据实际工况分析，温度变化会导致以下关键影响：

• 刚性连接限制：限制滑动，提升结构刚性和稳定性，需精确设计尺寸公差及装配条件。

• 柔性连接适应：通过灵活性适应变形、热膨胀和振动，与CETOL 6σ公差分析软件结合实现公差优化。

结语：从工程问题到技术闭环

本案例证实：通过CETOL公差分析技术，可系统性解决电池母线装配中的形变、公差、热补偿问题，且所有优化措施均基于实测数据。该方法已应用于3个国外量产项目，平均缩短开发周期42%，为动力电池精密装配提供了标准化路径，大大降低了动力电池的故障率，提高了电动汽车的安全性。
