如何将MODBUS设备接入到PROFINET SR系统冗余中

目录

一、PROFINET系统冗余

二、博途设置

2.1创建项目

2.2添加设备

2.3 安全与防护

2.4 CPU IP设置

2.5 安装GSD

2.6 添加TS-180 到组态网络

三、配置TS-180

3.1 TS-180组态IP地址

3.2 TS-180名称

​编辑3.3 TS-180介质冗余

3.4 TS-180看门狗时间

3.5 TS-180数据块

3.6 编译下载

四、TS-180 配置下载

4.1配置软件-PROFINET配置

4.2配置软件-MODBUS RTU配置

4.3下载程序

五、操作步骤

5.1 同步PLC

5.2 PLC监控数据

---

一、PROFINET系统冗余

PROFINET 系统冗余是具有冗余 PN 控制器以及单个或冗余 PN 设备的系统，冗余架构分为3个层级：

1. PN 控制器冗余
2. PROFINET 网络冗余（MRP环网）
3. PN 设备（连接层面的冗余）

一个层级的冗余与其它层级的冗余无关。 PN设备的冗余模式介绍 目前西门子PN设备的冗余模式大体分为S1模式、S2模式和R1模式。

1. S为英文Single的首字母，表示设备只有一个PN接口；
2. 1表示设备的单个PN接口只能同时与一个PLC建立连接关系；
3. 2表示设备的单个PN接口可以同时与两个PLC建立连接关系，1主1备，可以切换；
4. R为英文Redundancy的首字母，表示设备有两个冗余的PN接口，R1中两个PN接口分别与PLC建立连接，为1对1的连接方式；
5. 总结来说S1设备就是单个接口，单个连接；S2设备就是单个接口，冗余连接；R1设备就是冗余接口，冗余连接（两个单连接构成的冗余连接）；冗余模式的不同影响的主要是系统主备PLC切换时，站点是否能无扰切换的问题；

本次演示使用到上海泗博网关 TS-180，实现PROFINET与串口（Modbus/通用串口）的高效互通。作为PROFINET从站，支持PROFINET MRP环网冗余和SR系统冗余，支持西门子S7-200 SMART/300/400/1200/1500全系列PLC以及具有PROFINET主站系统无缝对接。3个独立串口全为RS485或RS232，可分别配置为Modbus RTU/ASCII主/从站及自由口协议，便于与各类设备交互。

二、博途设置

首先并非所有PLC型号支持SR系统冗余，需要选择支持SR系统冗余的PLC型号，此处参考西门子选型表

不同性能级别的 4 种支持SR系统冗余的 CPU：

S7-1500R：	S7-1500H：
CPU 1513R-1 PN	CPU 1517H-3 PN
CPU 1515R-2 PN	CPU 1518HF-4 PN

博途版本准备

根据PLC的CPU型号选择对应的博途版本。这个选择的是1513RPLC

选用博途版本为V19。

2.1创建项目

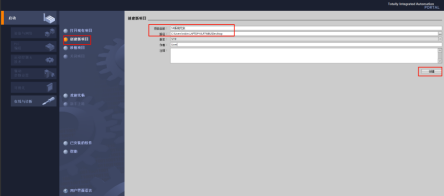

打开博途V19，新建一个新的项目

2.2添加设备

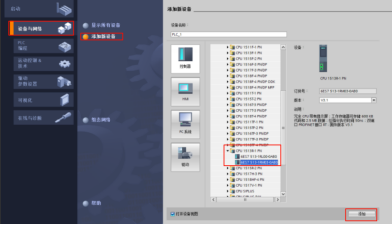

项目创建后，点击“设备与网络” > “组态设备” > “添加新设备”添加对应PLC型号。在选择菜单中选择 PLC 设备型号，以 S7-1500 为例，设定 CPU 的类型，选择对应的订货号，PLC > SIMATIC > S7-1500 > CPU > CPU 1513R-1 PN > 6ES7 513-1RM03-0AB0 版本V3.1如所示；点击右下角“添加”。

2.3 安全与防护

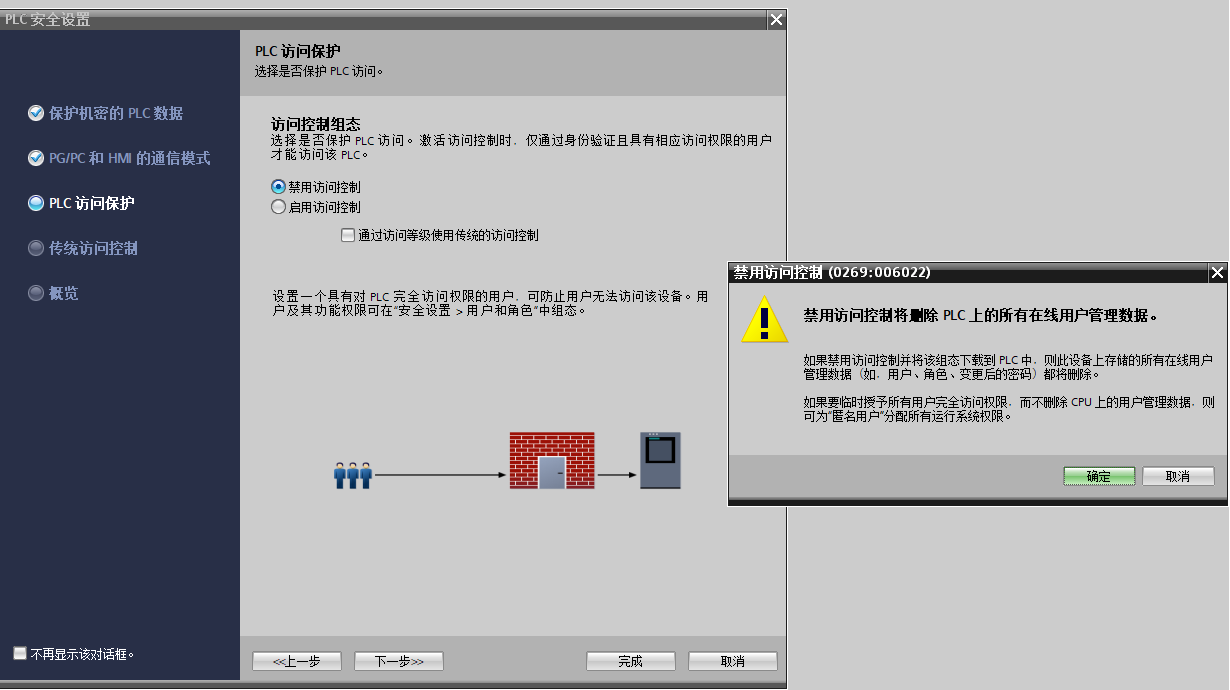

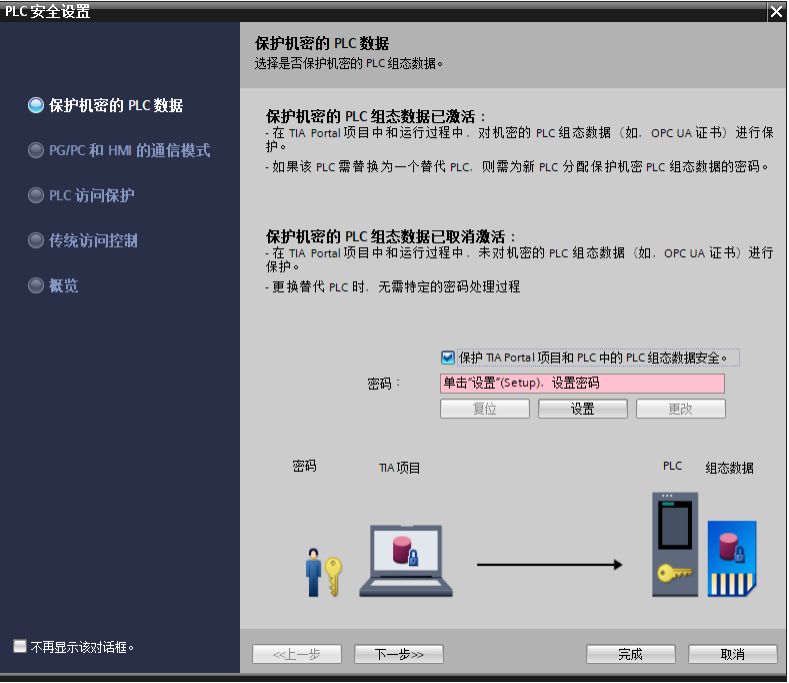

在创建项目完成后，会显示PLC安全设置。取消选择“保护TIA portal项目和PLC中的PLC组态数据安全”，取消激活PLC数据保密；“PG/PC和HMI的通信模式”保持默认；“PLC访问保护”中将“访问等级（无需密码）”设置为“完全访问权限（无任何保护）”。

2.4 CPU IP设置

点击完成后，点击PLC后选择右下角的“属性”，并更改“PROFINET 接口[X1]”/“以太网地址”/“Internet协议版本4（IPv4）”/“IP地址”，更改 CPU的IP地址。系统冗余有两个PLC控制器，需要将两个PLC_1和PLC_2进行IP修改。

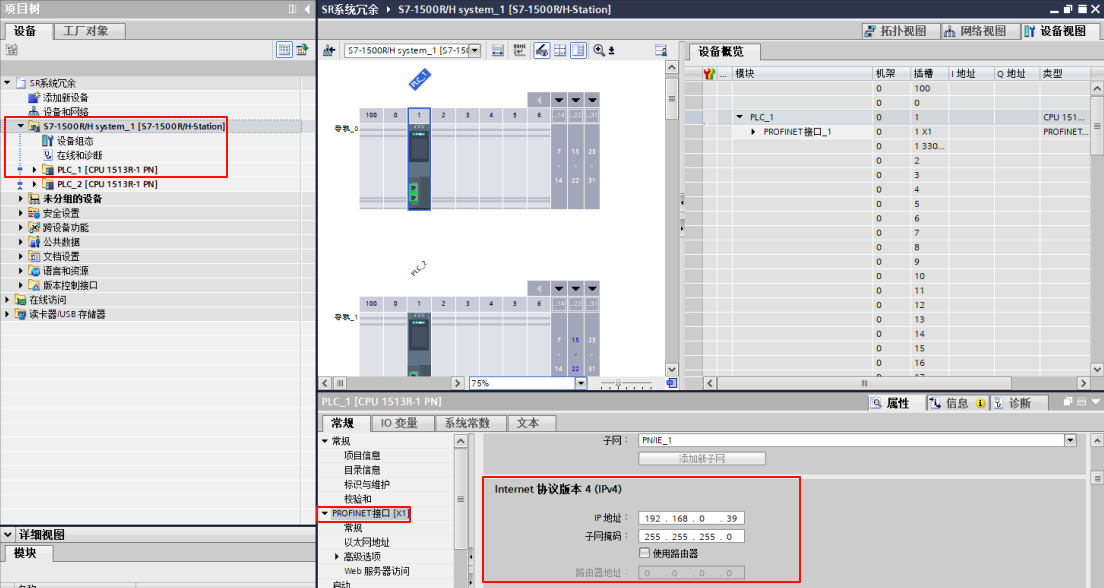

1.修改PLC_1 IP地址

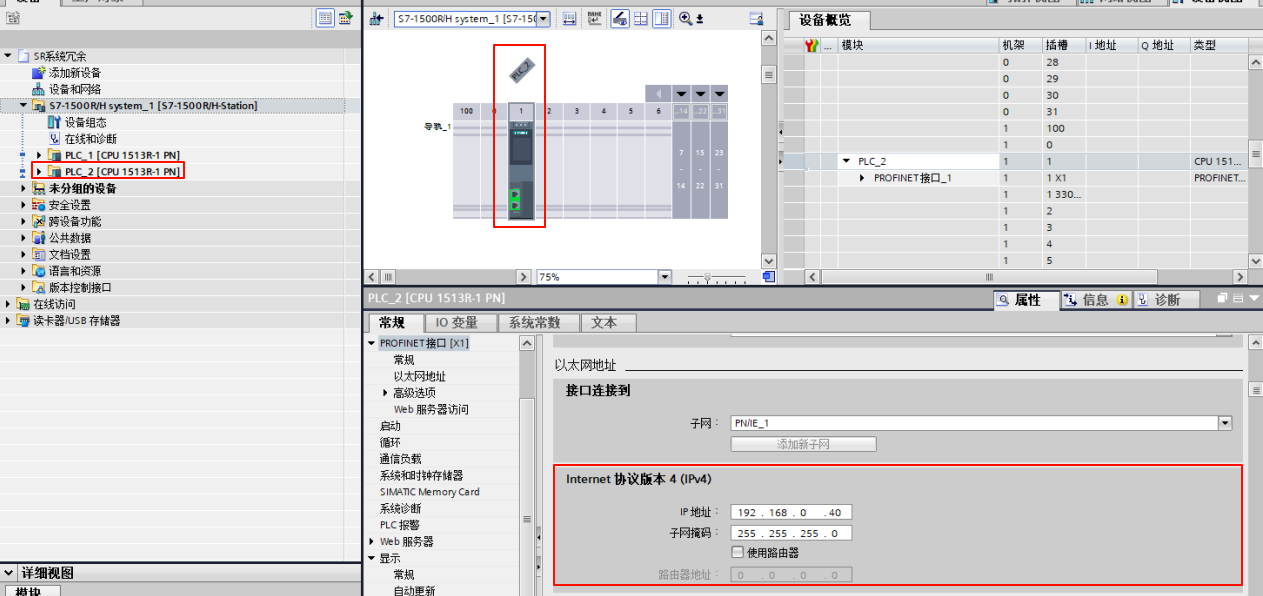

2.修改PLC_2 IP 地址

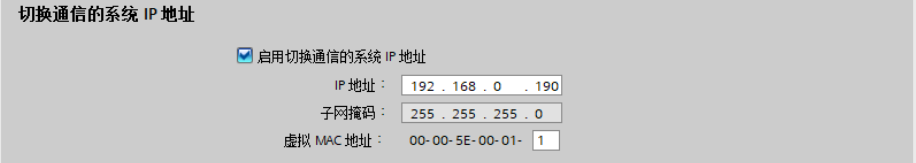

两个PLC之间需要添加“切换通信系统IP地址”，此处IP需和两个PLC需保持同一网段，且和总线无冲突。

切换通信系统IP地址

同时确保“防护与安全”/“保护PLC组态数据”中“保护机密的PLC组态数据”已取消勾选。

“访问级别”设置为“完全访问权限（无任何保护）”。

2.5 安装GSD

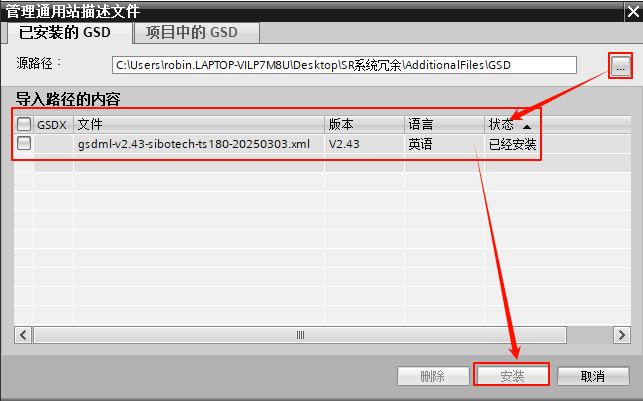

在上方的任务栏中选择“选项”/“管理通用站描述文件（GSD）”。如下图安装GSD文件 所示。在弹出的窗口中点击浏览文件夹找到 TS-180 的 GSD 文件“GSDMLTS-180_V61-20250303”，点击“确定”便可将 GSD 文件添加到窗口中（注意 GSD 文件中不能包含中文，否则安装失败）

选择右上角添加下载解压后的GSD文件所在的文件夹，并选择安装。等待目录更新。

2.6 添加TS-180 到组态网络

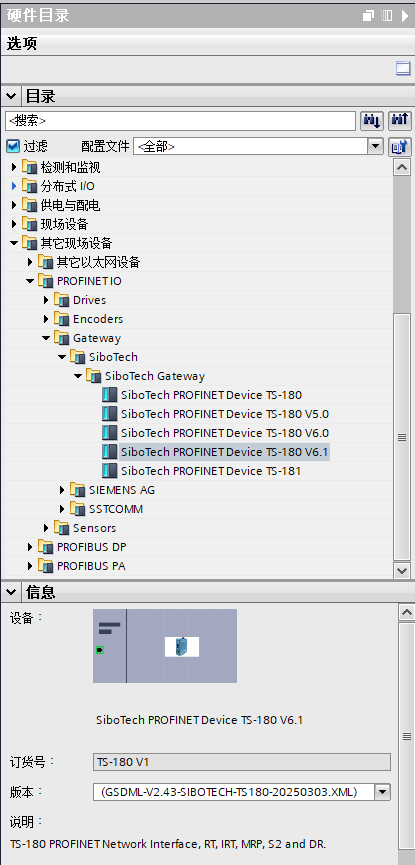

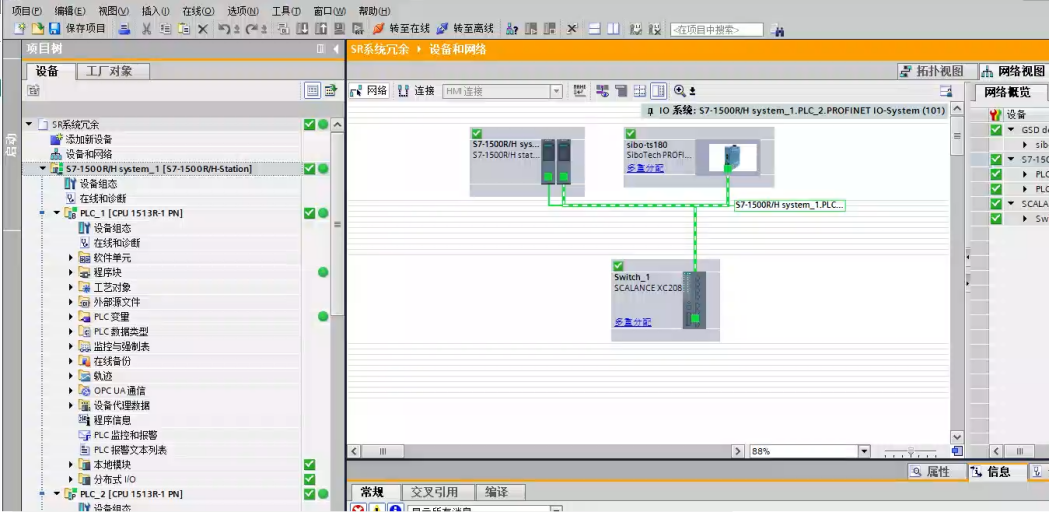

先点击右上角的“网络视图”，然后点击右边任务栏中的“硬件目录”/ “其他现场设备”/“PROFINET IO”/“Gateway”/“SiboTech Gateway”/选择对应设备型号以及版本。将对应型号拖入“网络视图”中。

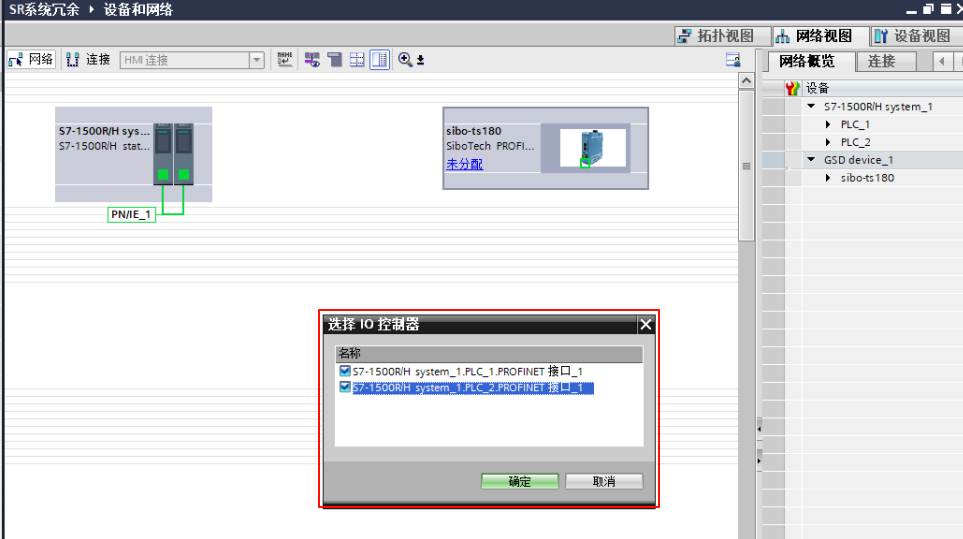

在网络视图中右击新添加的TS-180，选择“分配给新的DP主站IO控制器”，选择添加两个PLC。

三、配置TS-180

3.1 TS-180组态IP地址

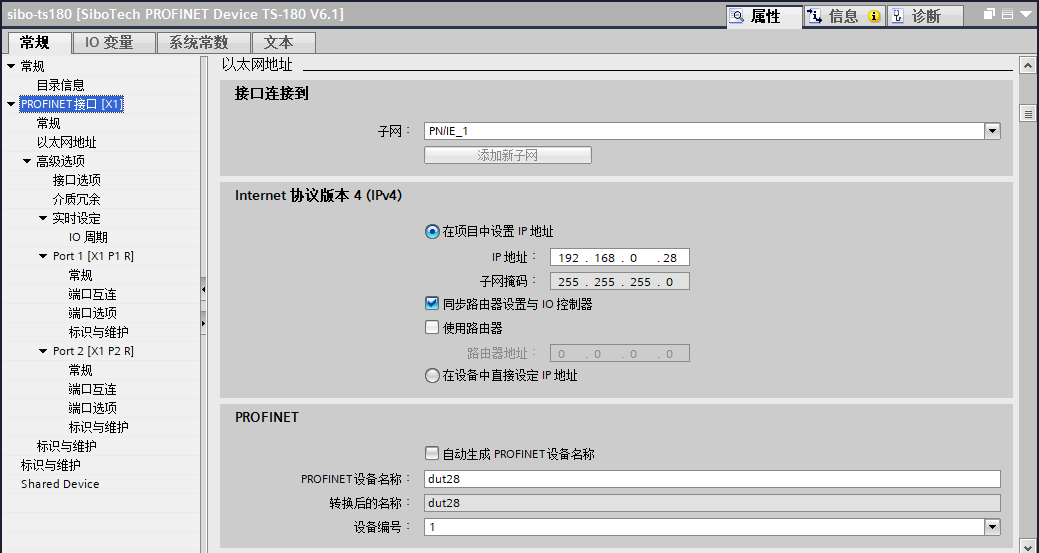

点击“网络视图”中的“sibo-ts180”的属性，更改“PROFINET 接口[X1]”/“以太网地址”/“Internet协议版本4（IPv4）”/“IP地址”，和网关在TS-123中设置一致。

3.2 TS-180名称

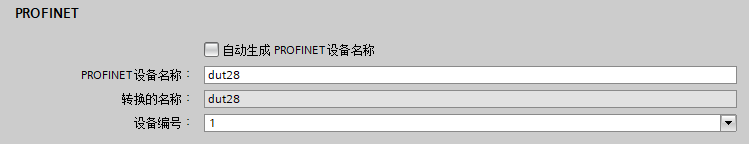

以及“PROFINET”/取消勾选“自动生成PROFINET设备名称”/“PROFINET设备名称”和网关在TS-123中设置一致。

3.3 TS-180介质冗余

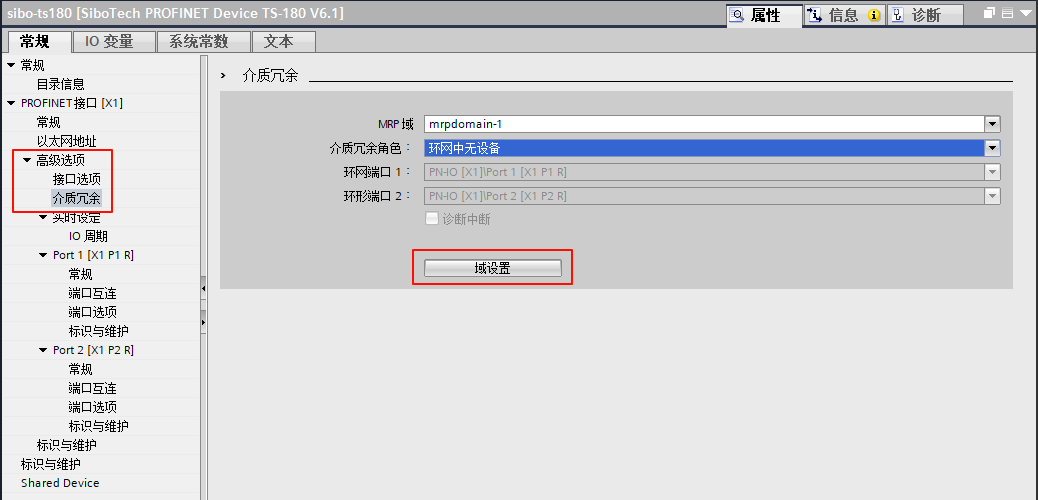

SR系统冗余需要将PLC设置为“管理员(MRP Manager)”，其余设备设置为“客户端(MRP Client)”。点击“域设置”，对域进行管理。

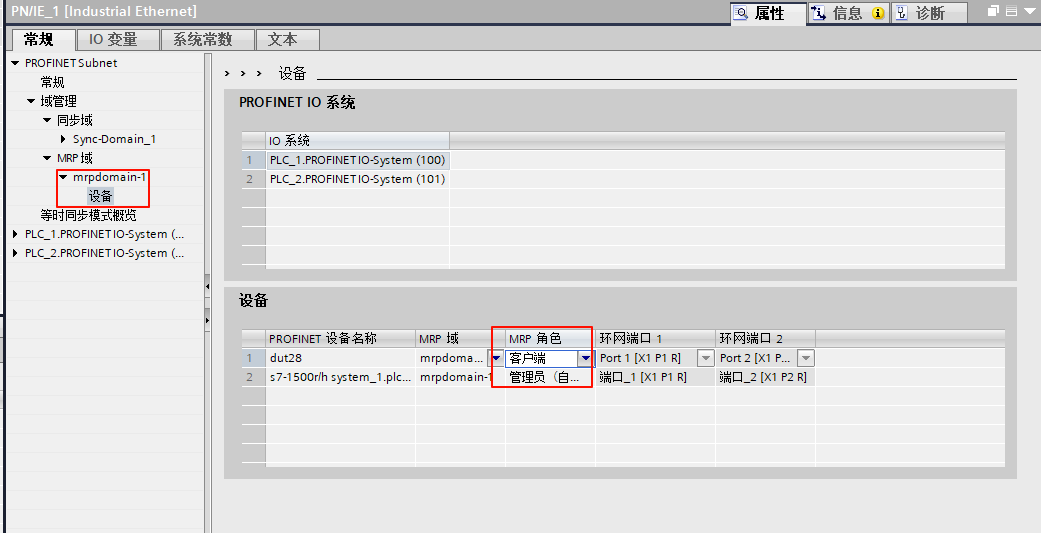

点击“域管理” > “mrpdomain-1” > “设备”中将PLC设为管理员、从站设备TS-180 设置为管理员。

注：PLC必须为唯一的管理员

3.4 TS-180看门狗时间

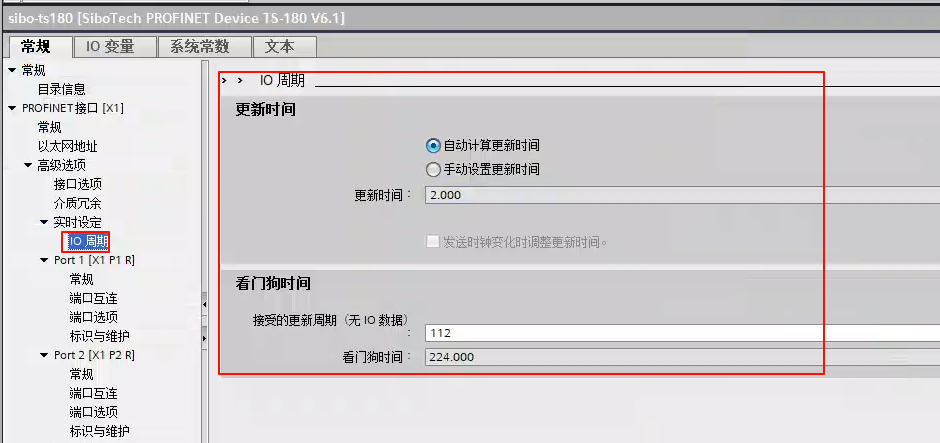

系统冗余最低看门狗时间为222ms。此处“实时设定” > “IO周期”,将“接受的更新周期（无IO周期）”设定为111。

注：看门狗时间=更新时间X更新周期；SR冗余中看门狗时间需要大于224ms

3.5 TS-180数据块

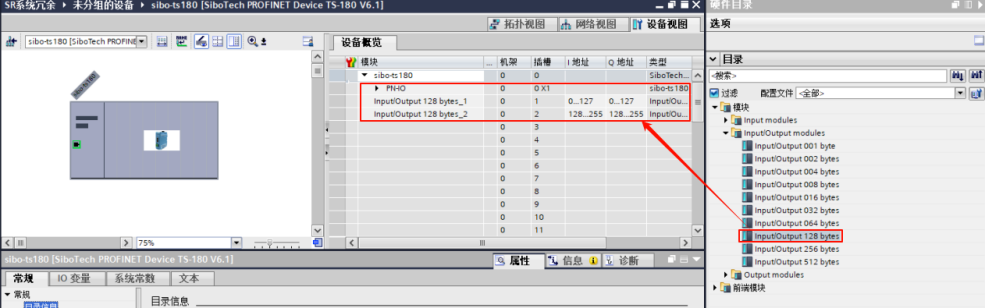

先点击“网络视图”中的TS-180，然后点击“设备视图”，右侧的“硬件目录”中“模块”有“Input modules”、“Input/Output modules”、“Output modules”。根据Modbus从站传输的数据大小选择相对应的数据块以及字节大小。将相应的数据块拖入至“设备概览”。

3.6 编译下载

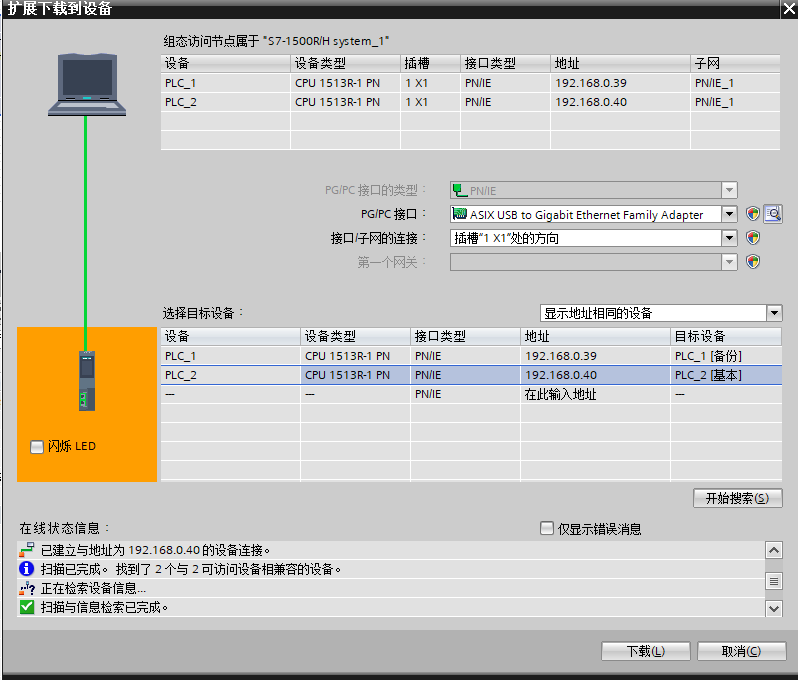

配置好的组态，点击上方状态栏中的编译按钮（下图红框左侧）。等待底下的编译提示框中显示编译正常。最后点击“下载到设备”（下图红框右侧），最后将PLC转至在线。

四、TS-180 配置下载

4.1配置软件-PROFINET配置

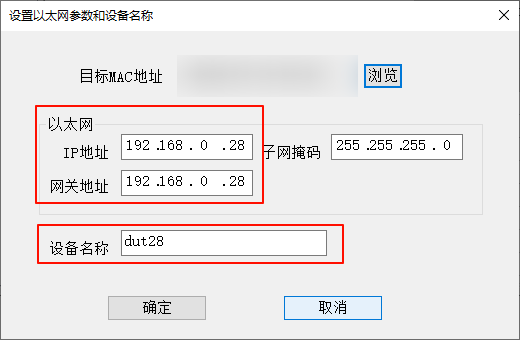

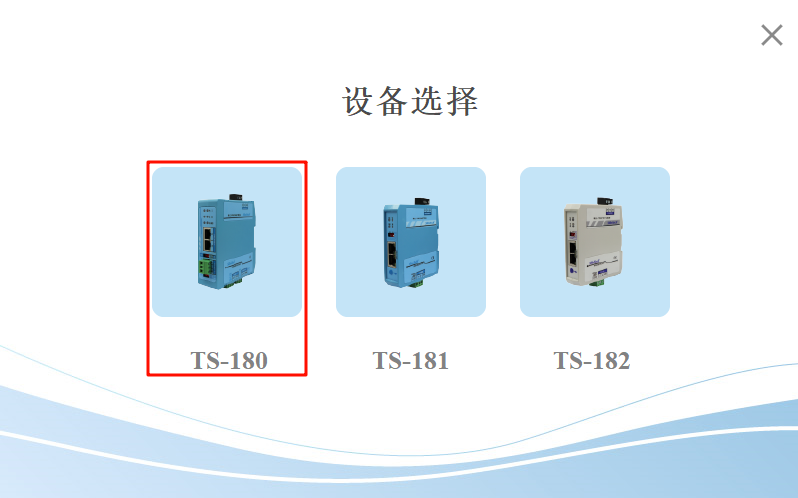

打开配置软件TS-123，点击“PROFINET” > “网络配置” > “设置PROFINET网络参数”。在“配置PROFINET网络参数”修该网关的IP地址和名称。此处的需和博途组态中的TS-180保持一致！

4.2配置软件-MODBUS RTU配置

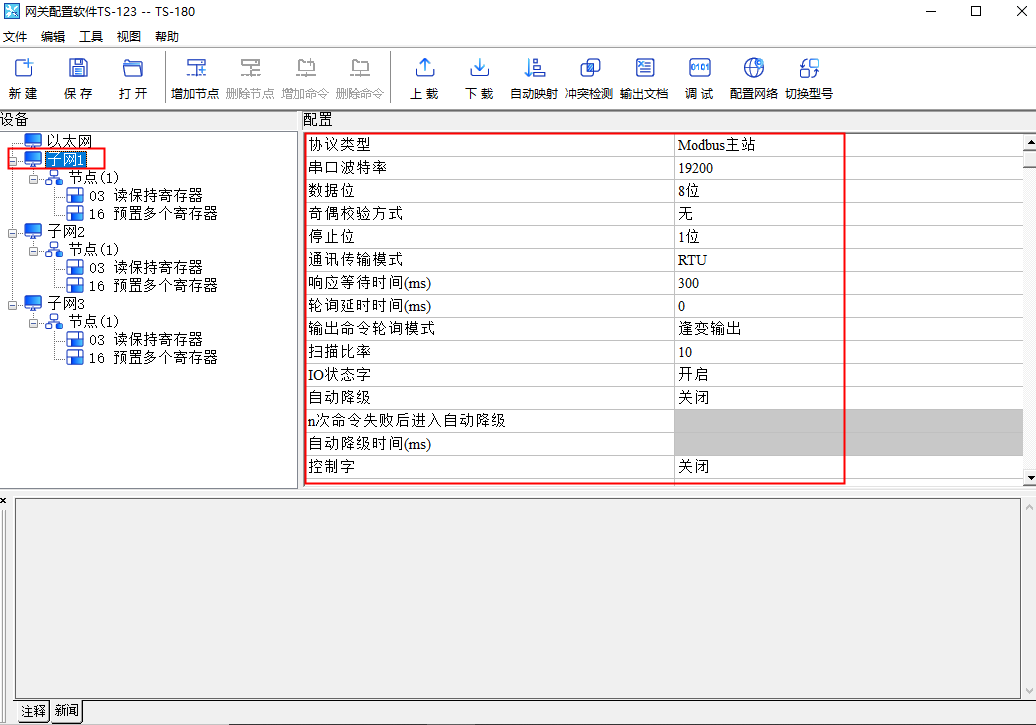

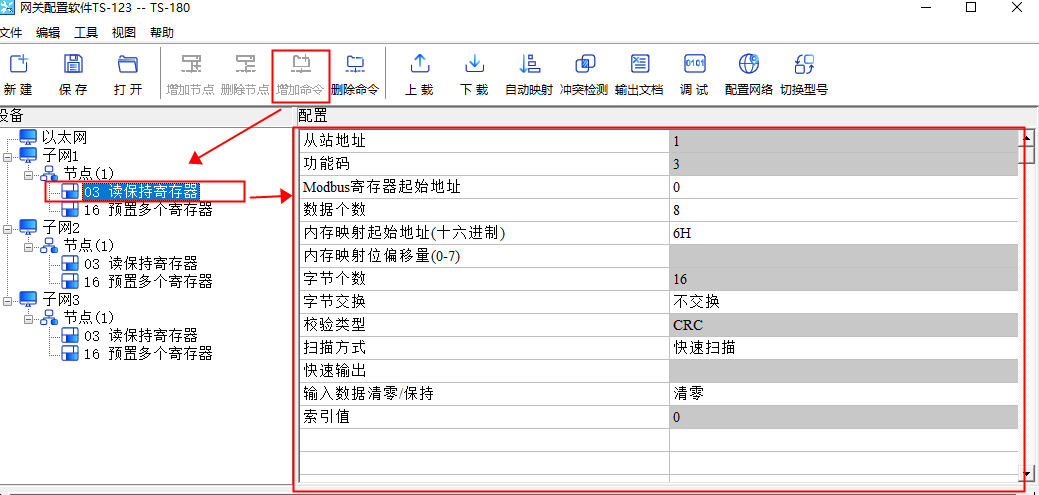

根据通信需求，设置“协议类型”、“串口波特率”、“数据位”、“校验位”、“通讯传输模式”等等。添加命令和对应串口寄存器起始地址以及数据个数。点击“自动映射”，配置网关内存映射缓存区地址。

4.3下载程序

点击下载，等待网关重启。同时将PLC转至在线，可以看到网关和PLC组态成功。此时网关组态正确，网关正面指示灯“NS”“MS”应显示绿灯常亮

五、操作步骤

5.1 同步PLC

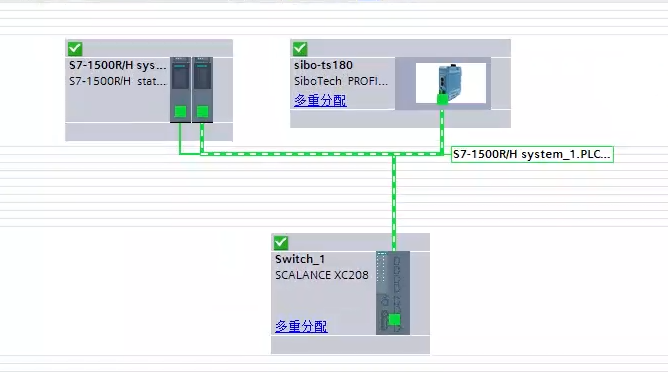

参考网络拓扑，将PLC和网关使用网线连成环，这里方便演示在环中添加了环网交换机用于在线监控。

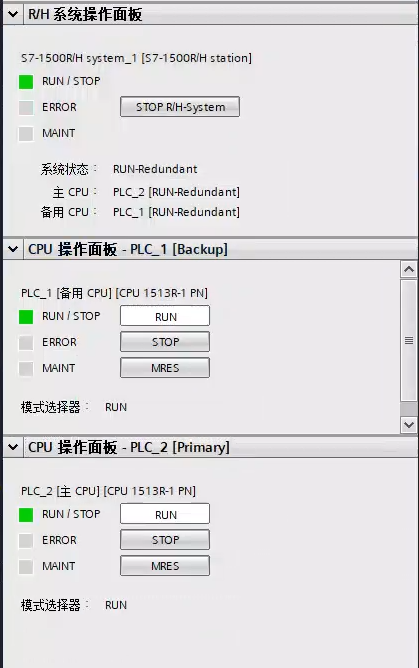

将两个CPU转至RUN模式，CPU会自动同步。同时在PLC的屏幕或在线工具中可以看到对应PLC的状态、主和备用CPU分配情况。

5.2 PLC监控数据

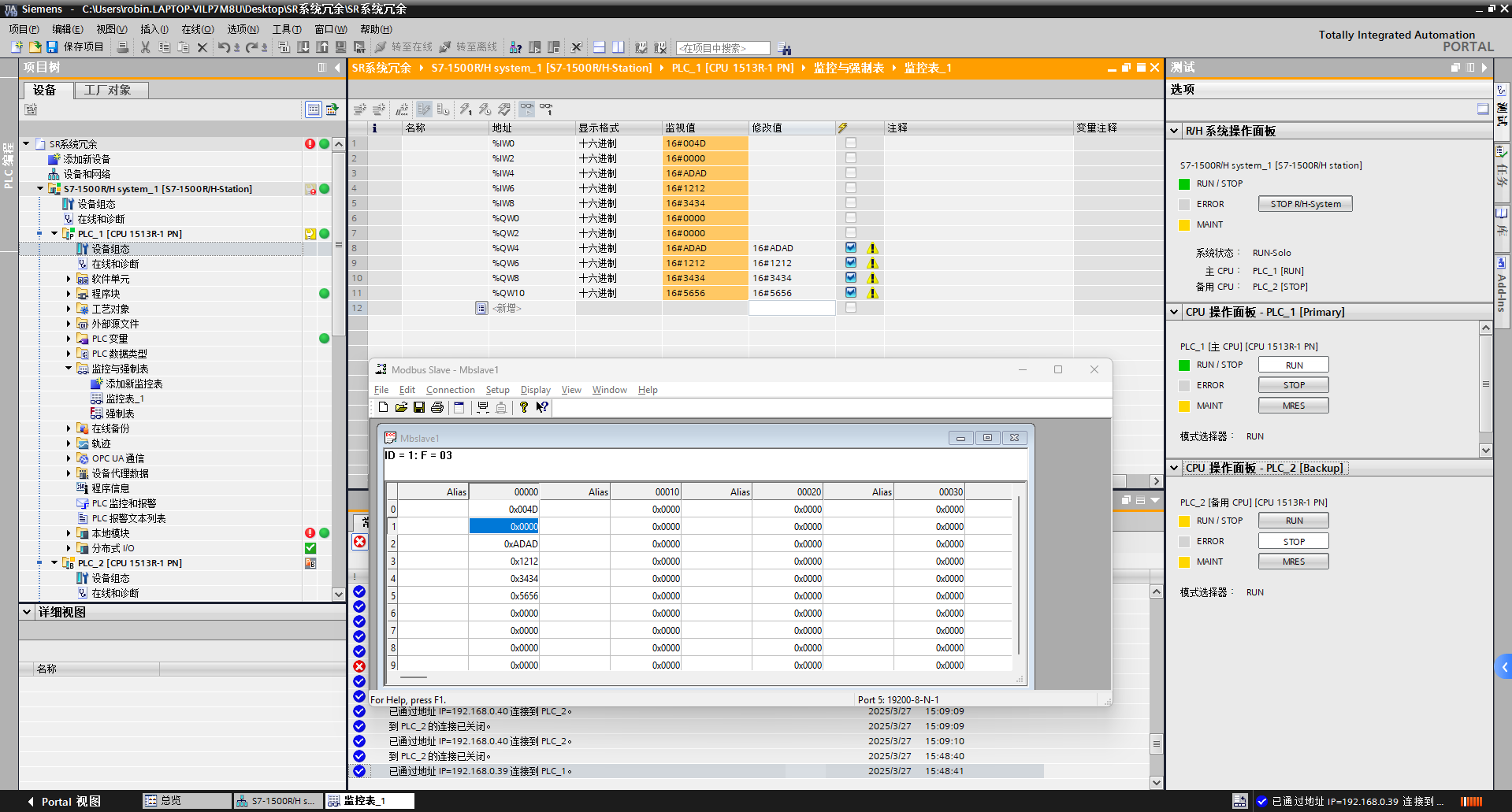

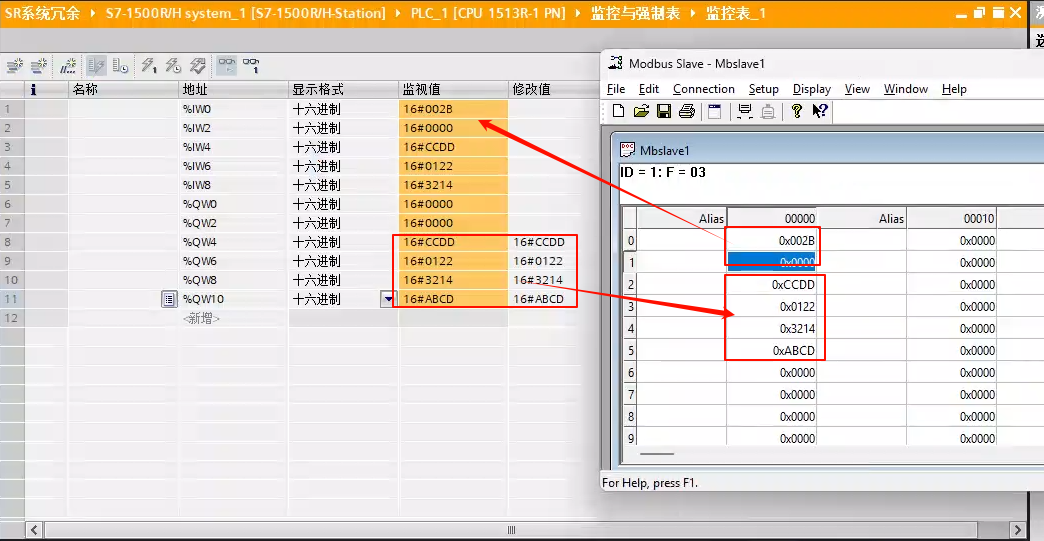

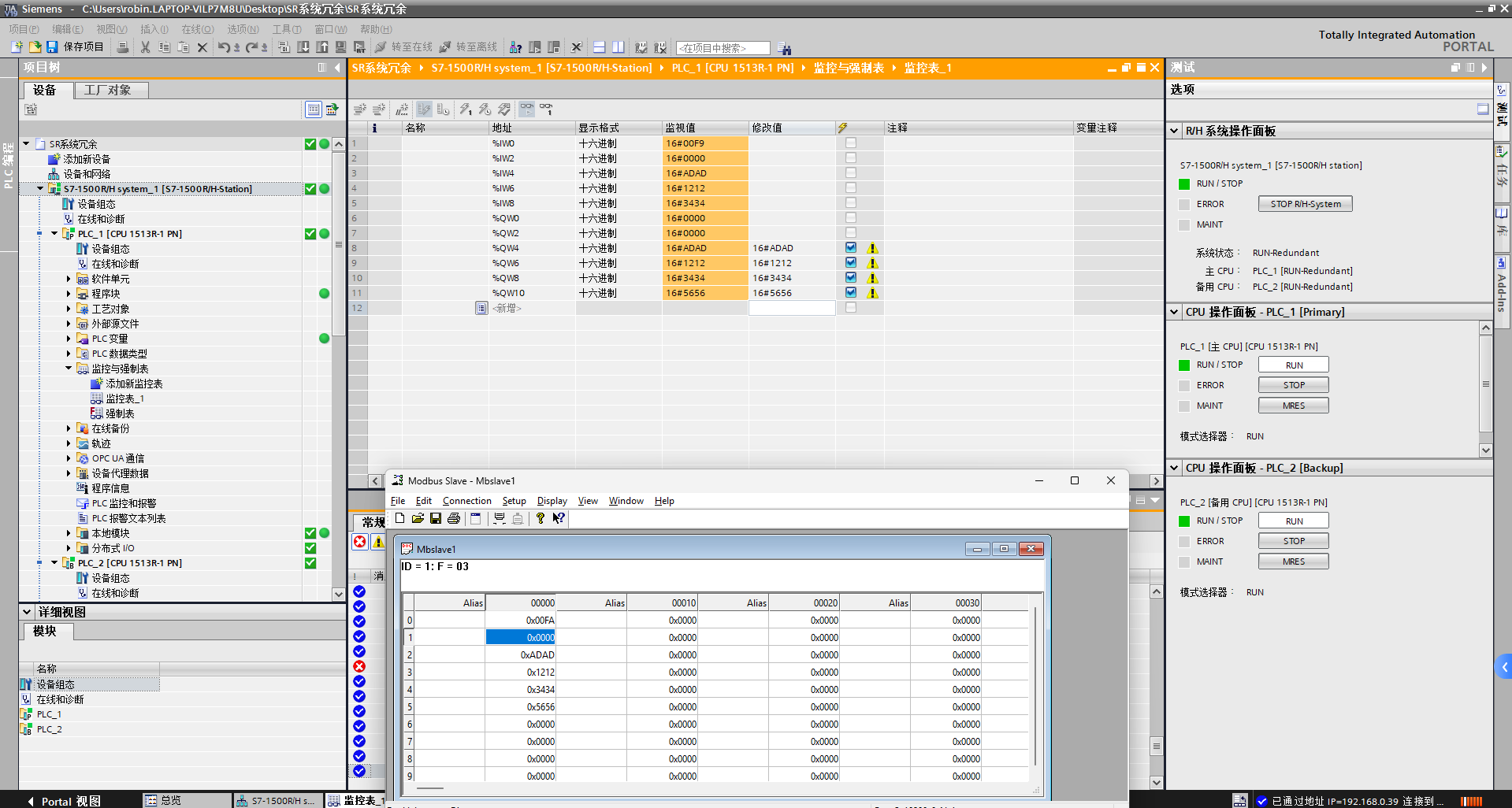

在博途组态软件监控寄存器的数据。

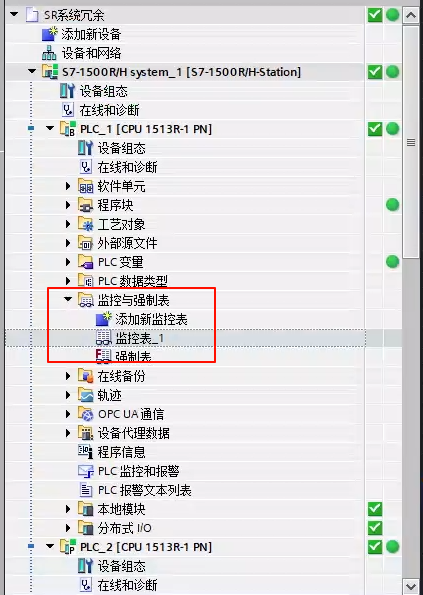

在“项目树” > “项目1” > “监控与强制表”，点击“添加新监控表”。在新创建的数据监控表“监控表_1”中，根据寄存器地址、寄存器数据类型，填写相对性的地址。

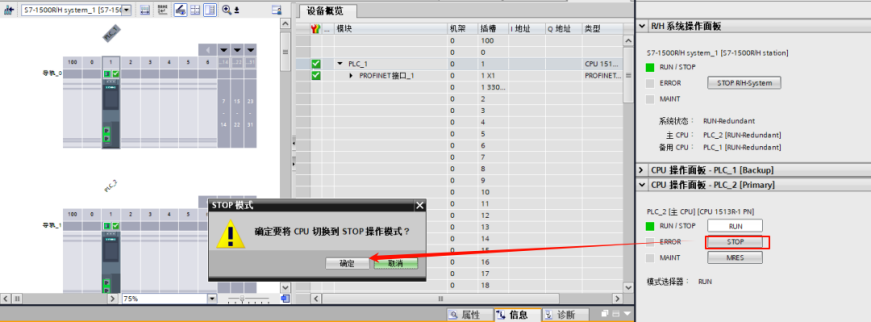

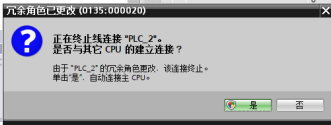

SR系统冗余此时将其中一台CPU转至STOP模式、或将其断电，网关和PLC的数据通信不会断开。

主CPU停止，网关和备用CPU能够正常通信，不影响数据传输。

再将CPU转至RUN模式，对整体通信无影响。

其中常见的地址操作数为：

操作数	数据示例	示例
输入/输出 位寄存器	BOOL/布尔	I0.0/Q1.0
输入/输出 位寄存器	BYTE/字节	IB1/QB16
输入/输出 位寄存器	WORD/字	IW0/QW2
