本文介绍了人体红外传感模块的工作原理，该模块集成热释电传感器和信号处理芯片，支持宽电压输入和灵敏度调整。模块输出数字信号，响应速度快，可用于探测人体移动并进行延时设置。此外，文章还提供了硬件连接指南和灵敏度调节方法。
数字热释电传感器是将传统热释电传感器的敏感元与信号处理芯片集成化设计，将敏感元与 IC 芯片集成封装到传感器屏蔽罩内部，敏感元通过感应外界人体移动产生的红外信号，以差分输入的方式传送到高精度的数字智能处理芯片进行处理，信号处理完成，传感器直接输出数字信号再搭配外围电路就可以直接使用。
产品特点：
1. 支持宽电压输入（DC3.3-18V 输入）
2. 灵敏度可调（通过电位器和换电阻二种方式可调）
3. 延时时间可调（通过电位器和换电阻二种方式可调）
4. 体积小（18MM*18MM）
5. 数字量输出（0V 和 3.3V）
6. 响应速度快

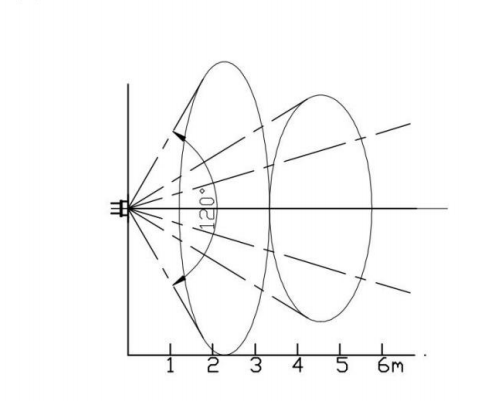

探测范围（单位：m）
硬件连接
电源接口VCC为宽电压电源输入 ，建议输入电压在3.3V-18V 之间。分别将VCC和GND引脚连接好，OUT引脚可以接示波器或者万用表进行观察因为是数字量输出，所以为了方便观察输出高低电平就观察位号为D1的
