802.11基础:连接管理/信道接入/聚合

WIFI基础入门--802.11n--MIMO-OFDM-WWiSE--16 WIFI基础入门--802.11n--MIMO-OFDM--201.概述2.多进/多出(MIMO)2.带宽3.MAC性能的提升 1.概述 大部分IEEE任务组的焦点是提升最高吞吐量,让数据能够尽快传输。802.11任务组N的目标是在扣除协议管理功能(例如前导码、帧间间隔以及确认信息)所造成的负担后达到100Mbps的净吞吐量。要达到100Mbps有两种方式:改善MAC的性能以及将最高吞吐量拉到10... 阅读详情

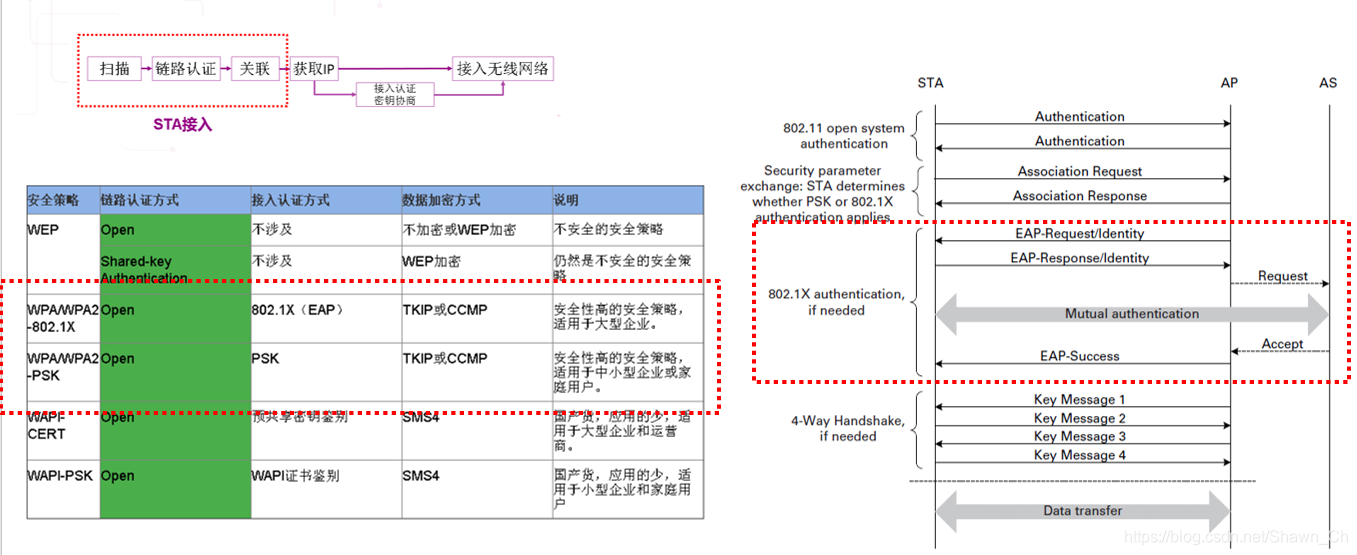

1 连接管理

在这里插入图片描述

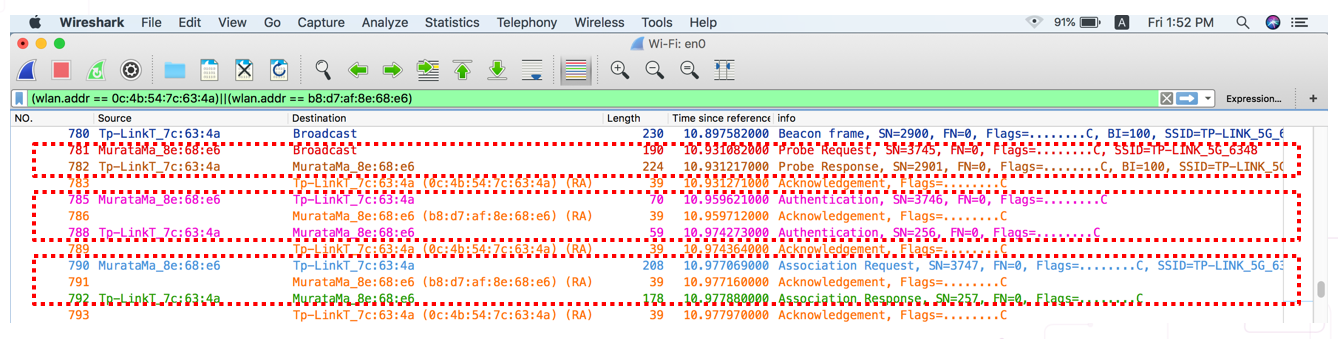

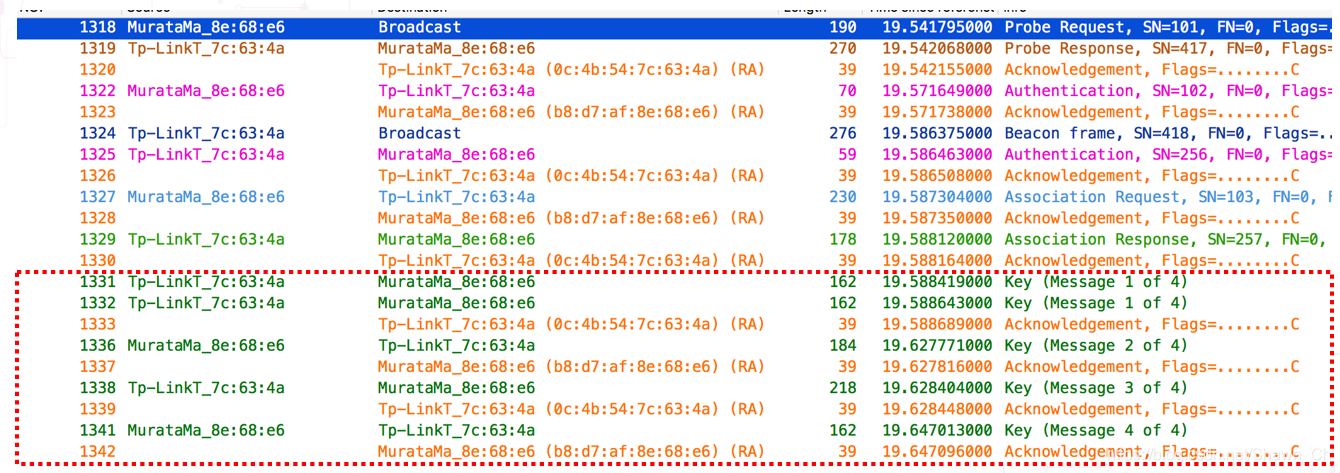

  • wireshark抓包
    在这里插入图片描述

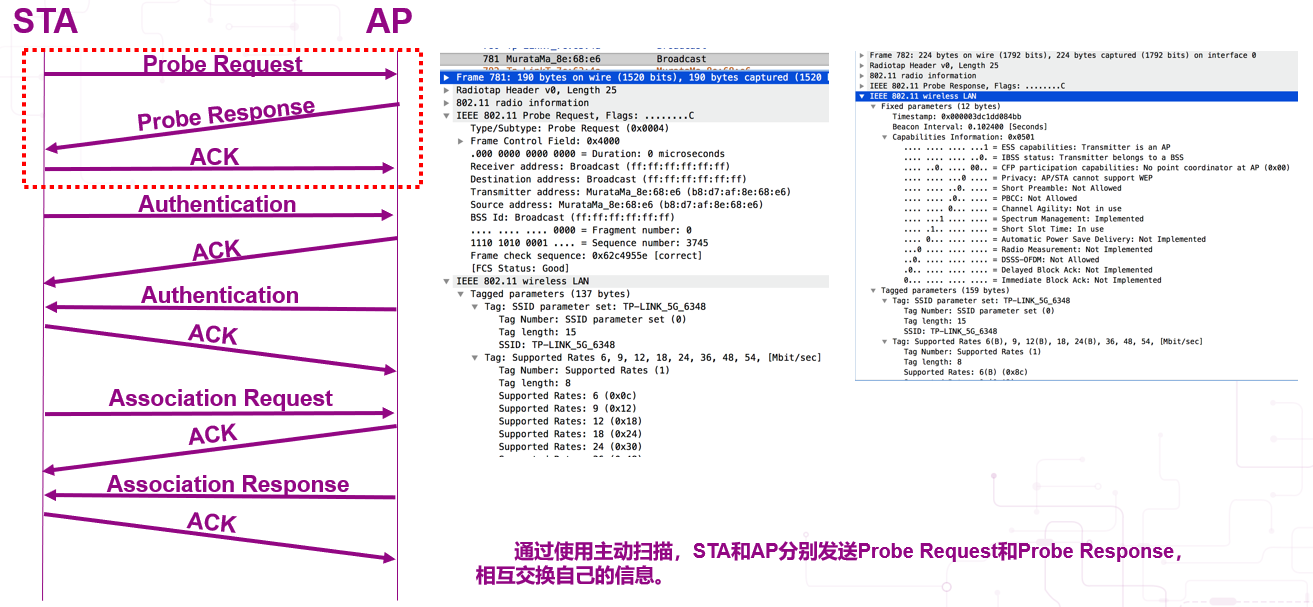

1.1 主动扫描

在这里插入图片描述

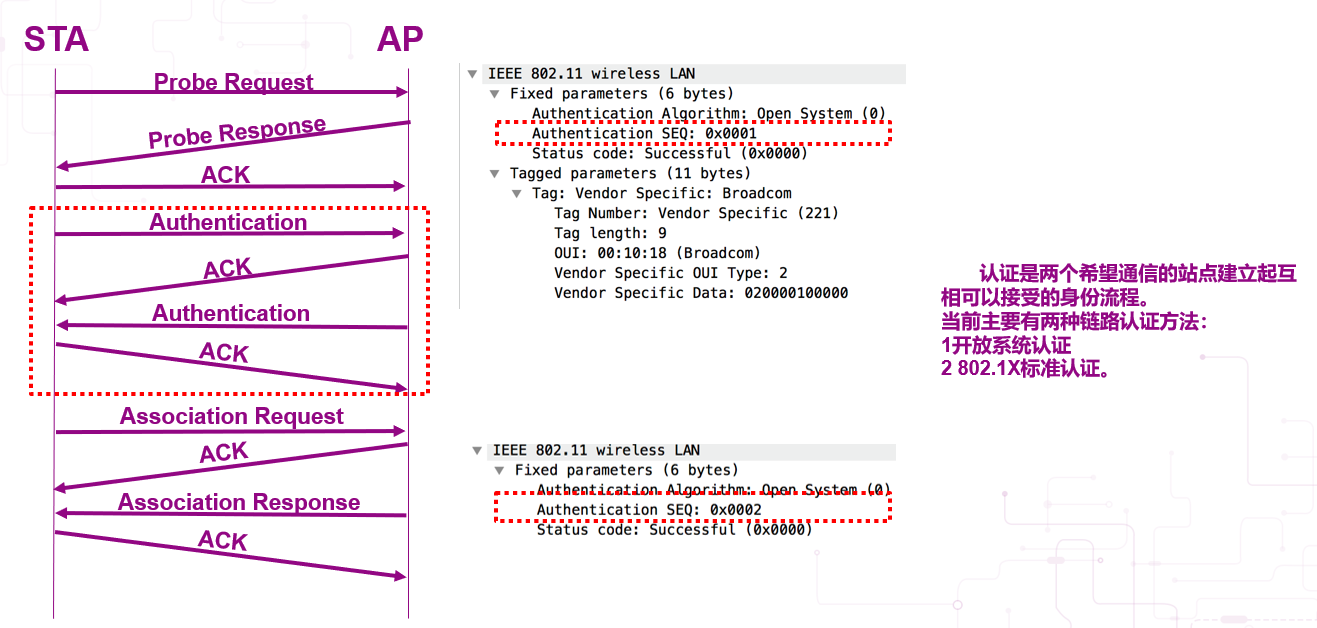

1.2 链路认证

在这里插入图片描述

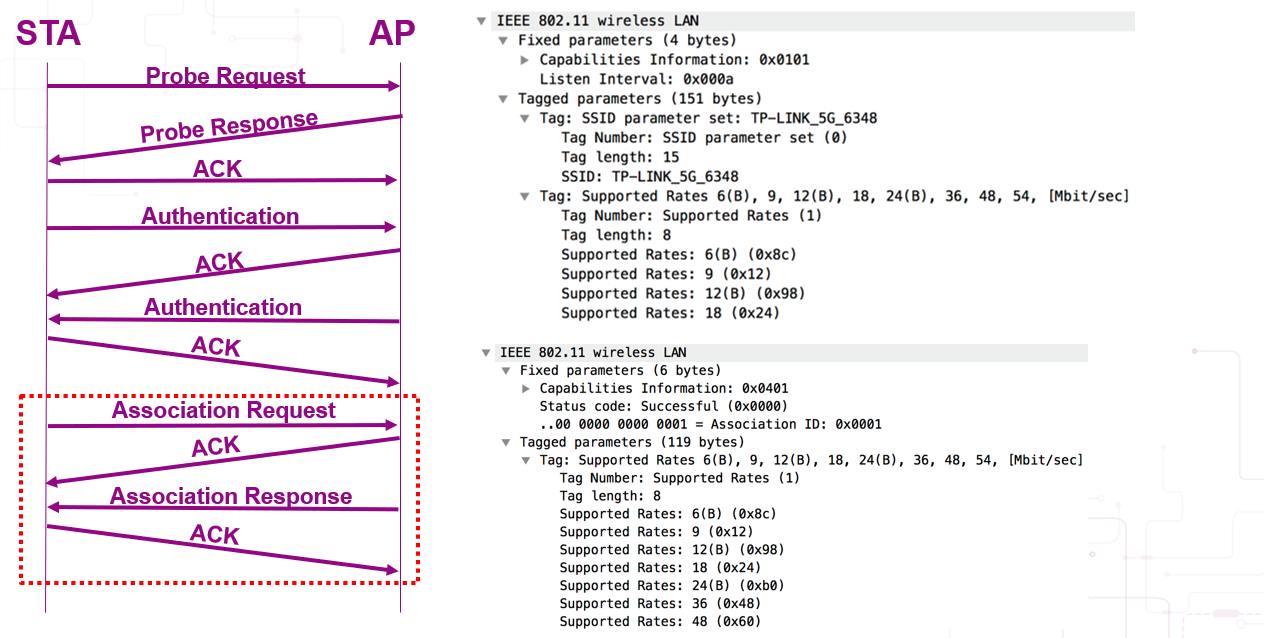

1.3 建立关联

在这里插入图片描述

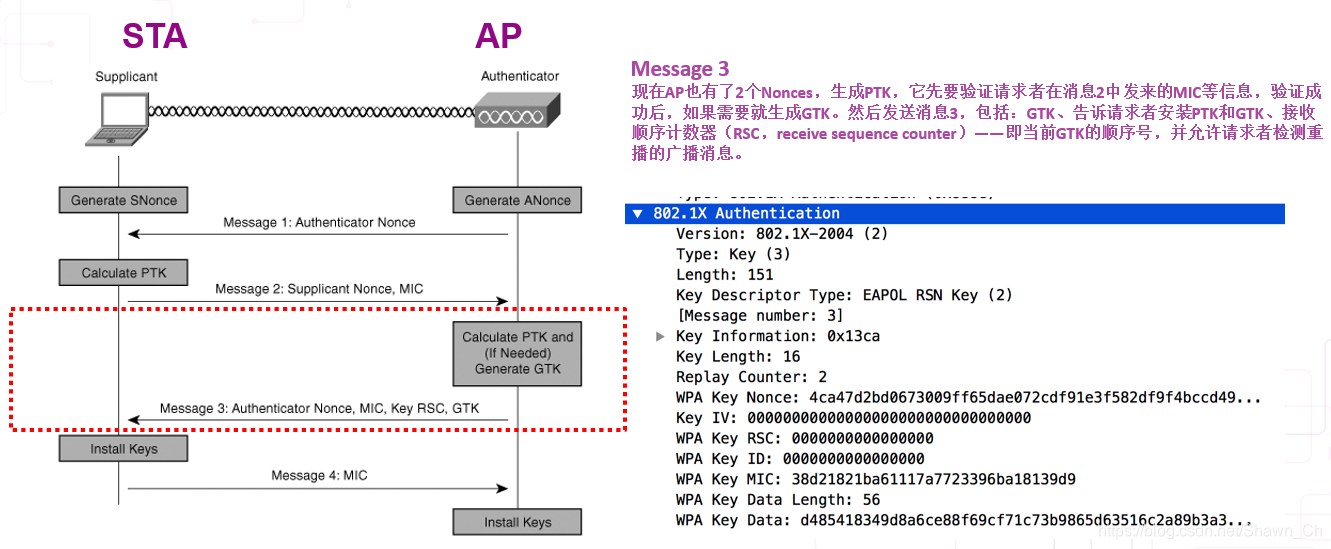

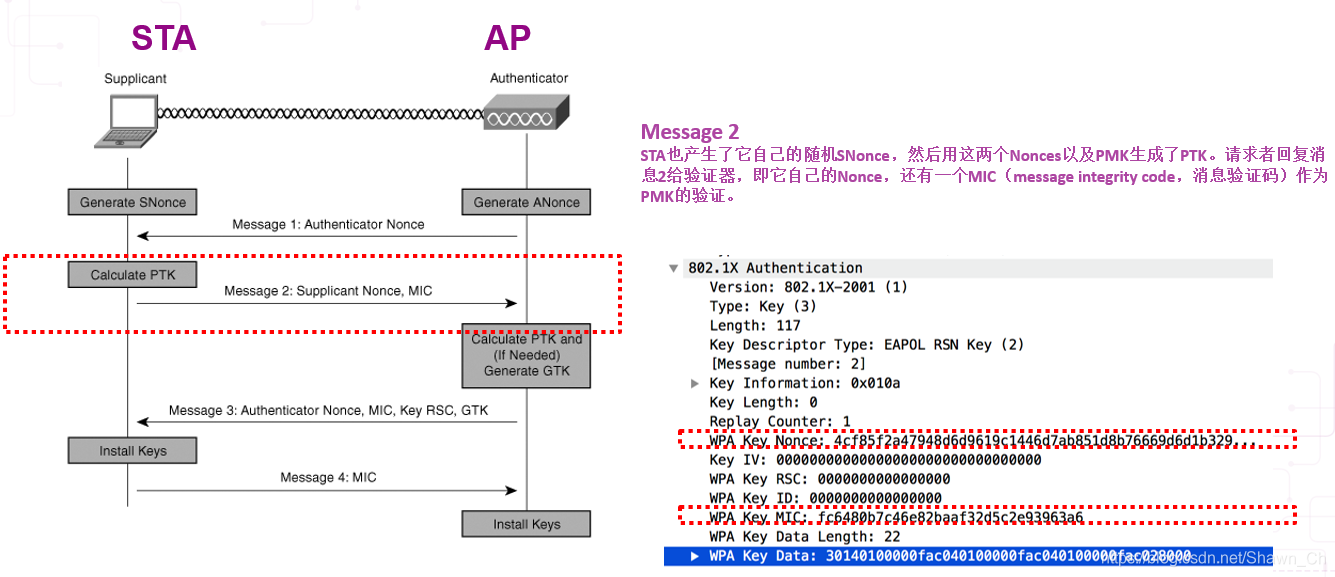

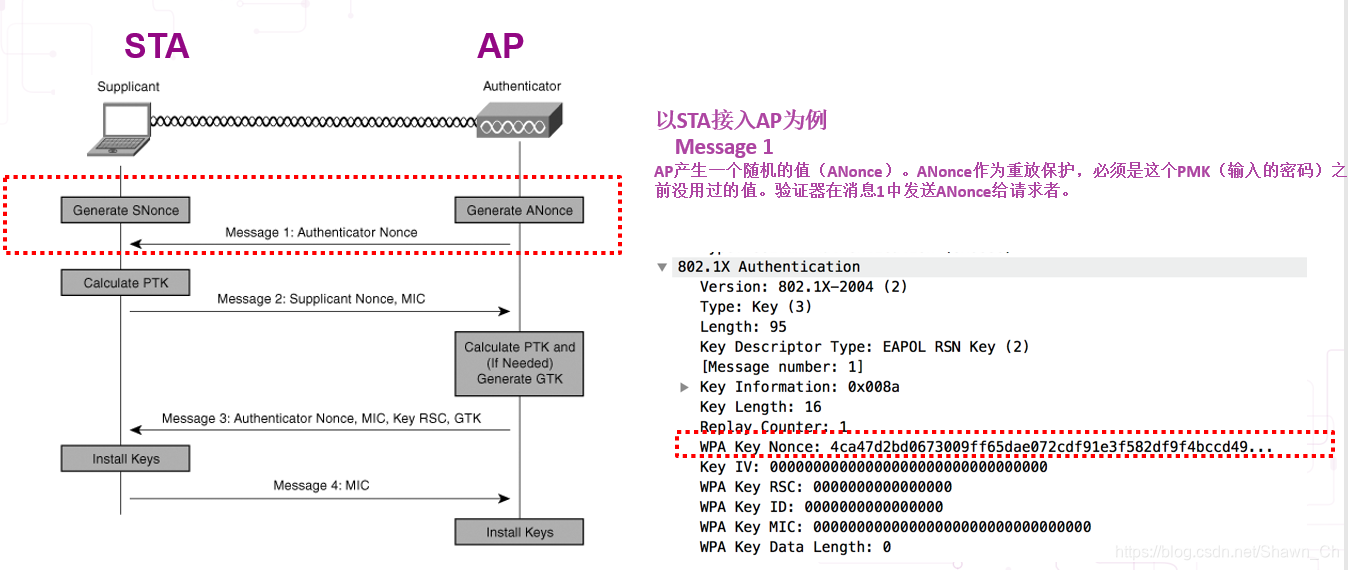

1.4 密钥协商

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

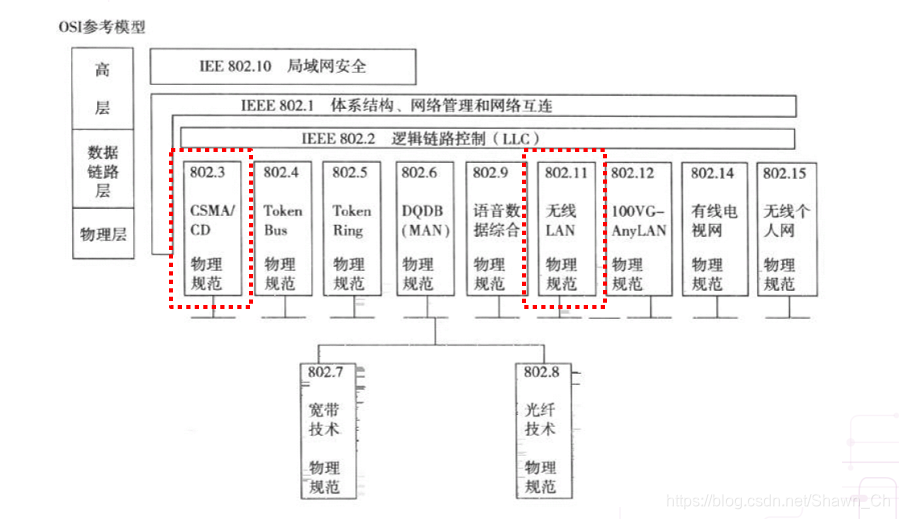

2 信道接入

在这里插入图片描述

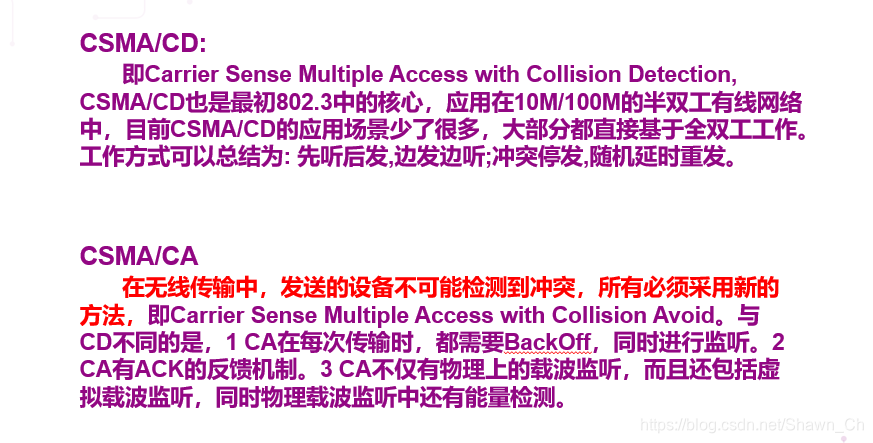

2.1 CSMA/CD CSMA/CA

在这里插入图片描述

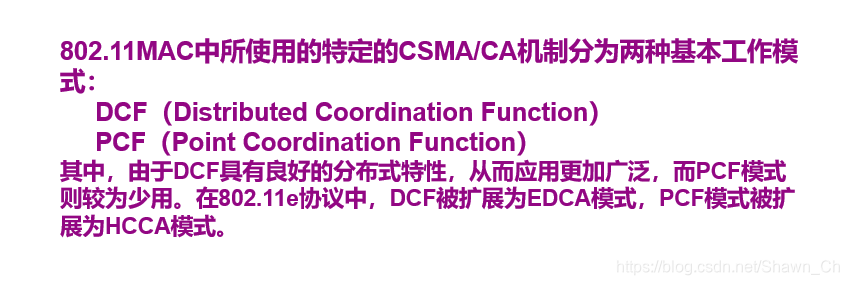

2.2 DCF&PCF

在这里插入图片描述

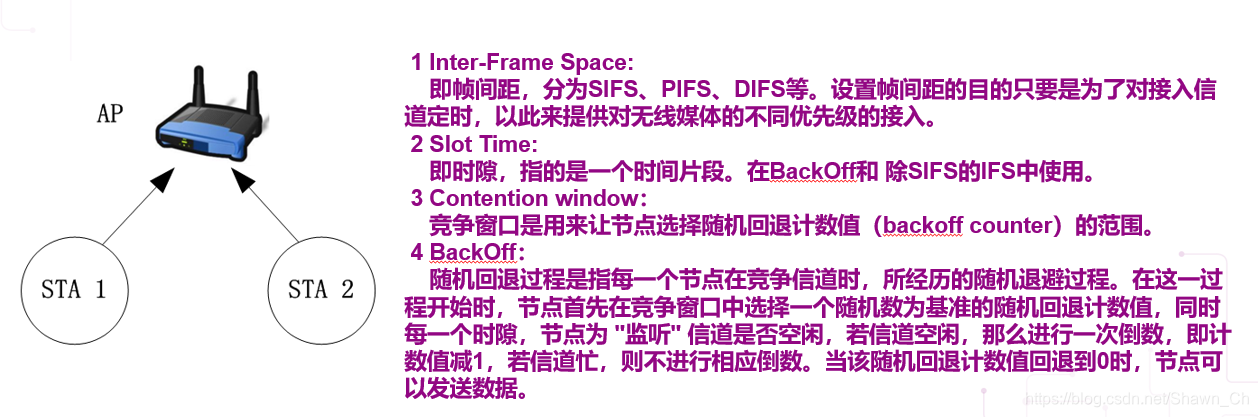

2.2.1 DCF涉及到的概念

在这里插入图片描述

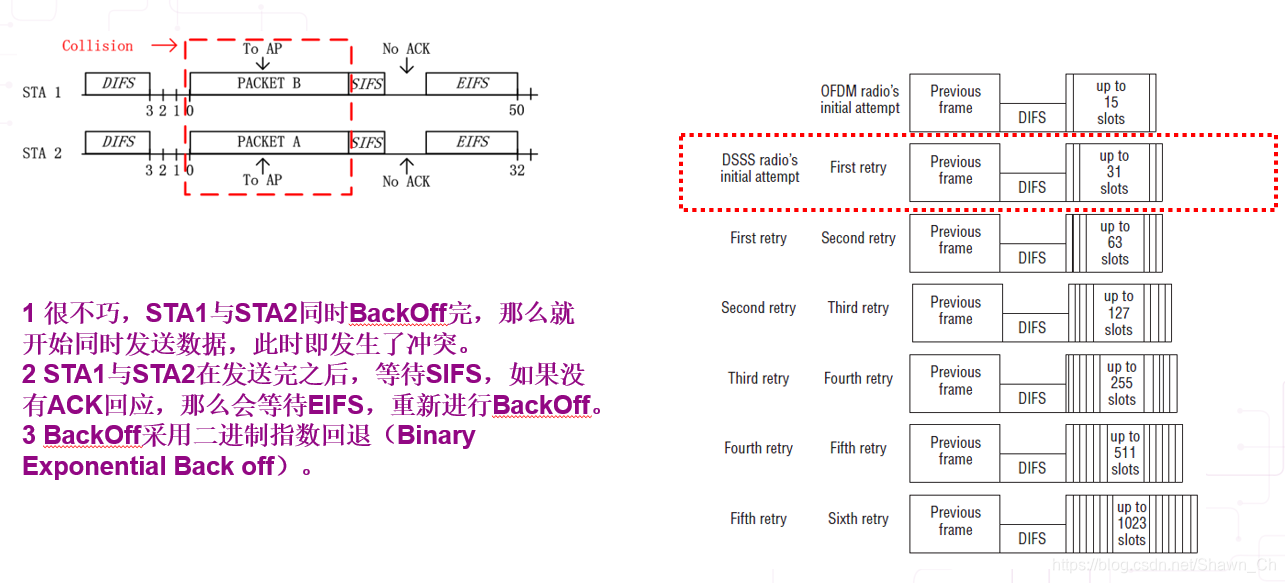

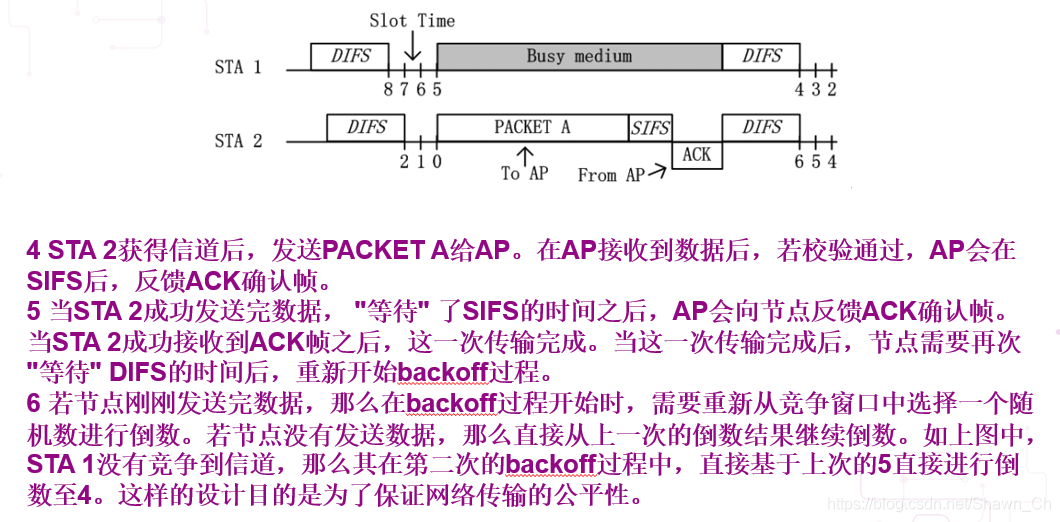

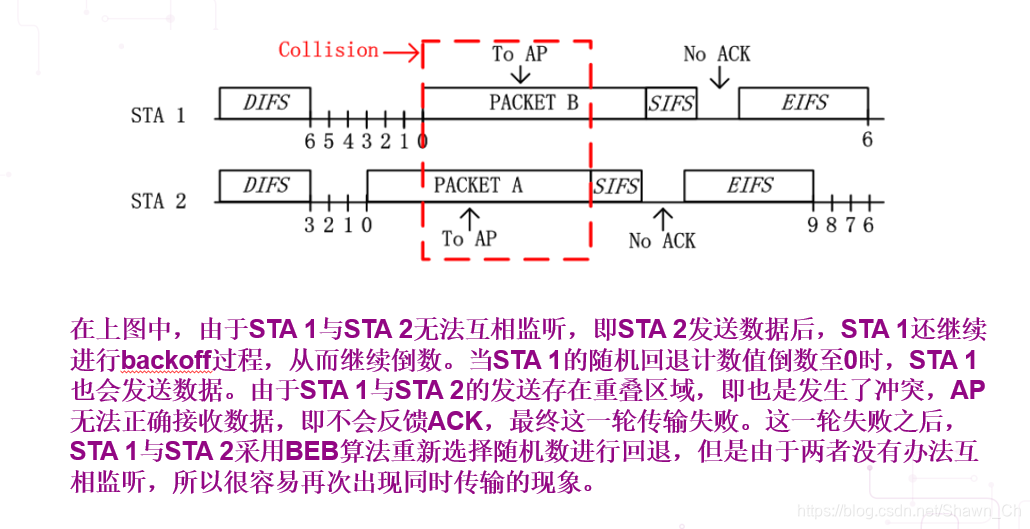

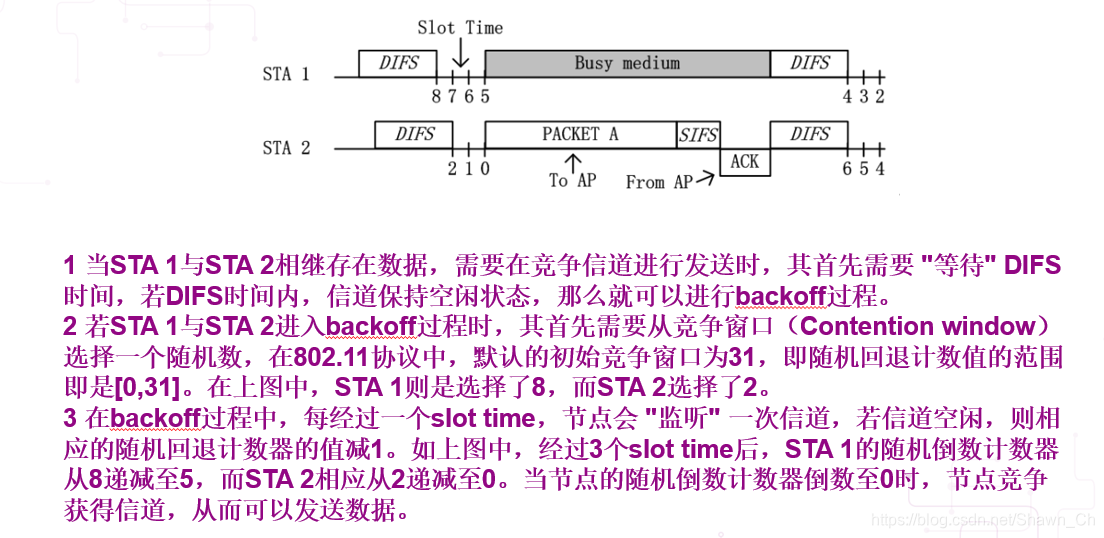

2.3 CSMA/CA在DCF中的实现

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

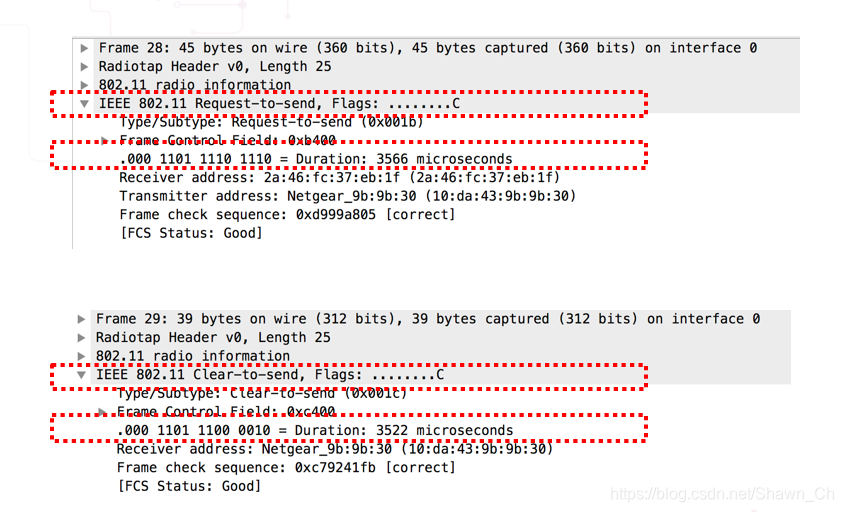

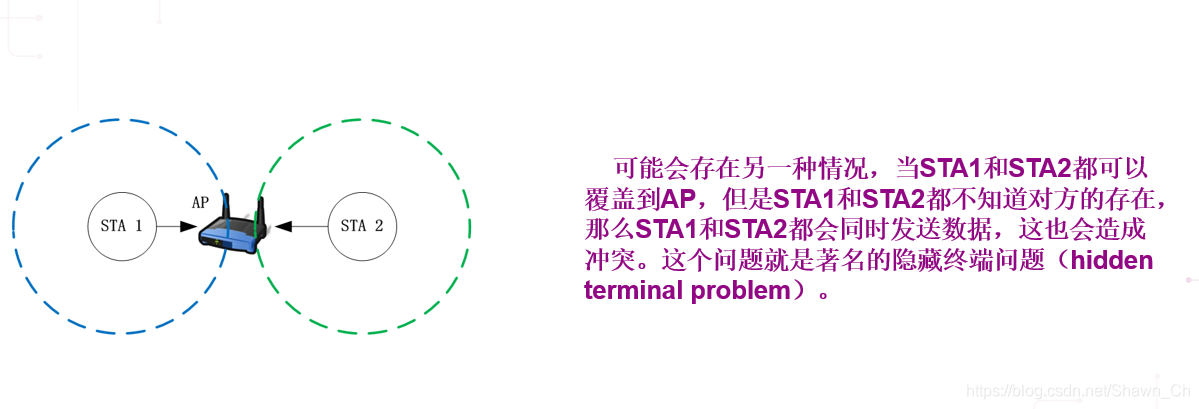

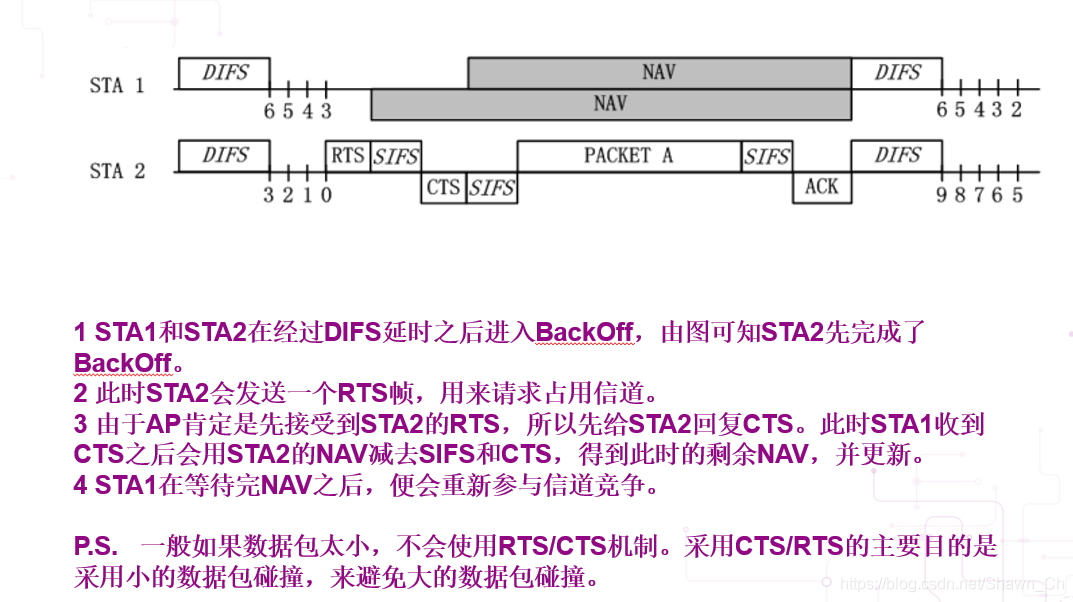

2.4 DCF的另一种实现形式 RTS/CTS

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
其中NAV(Network Allocation Vector)是由duration字段更新的,每个这个字段更新,接收到的sta就会更新自己内部的NAV值。Data帧也可以更新duration,由于data一般比较大,所以一般使用rts/cts交换作为更新NAV的方式。
在这里插入图片描述

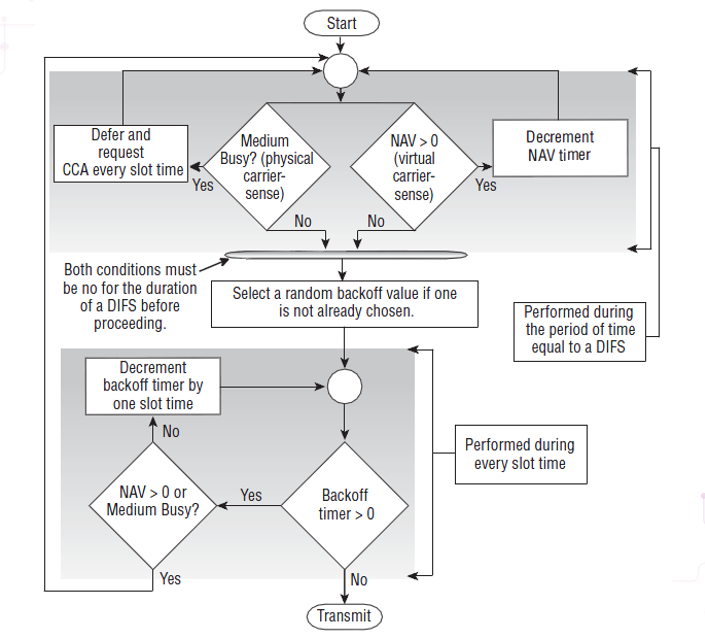

2.5 信道接入流程

在这里插入图片描述

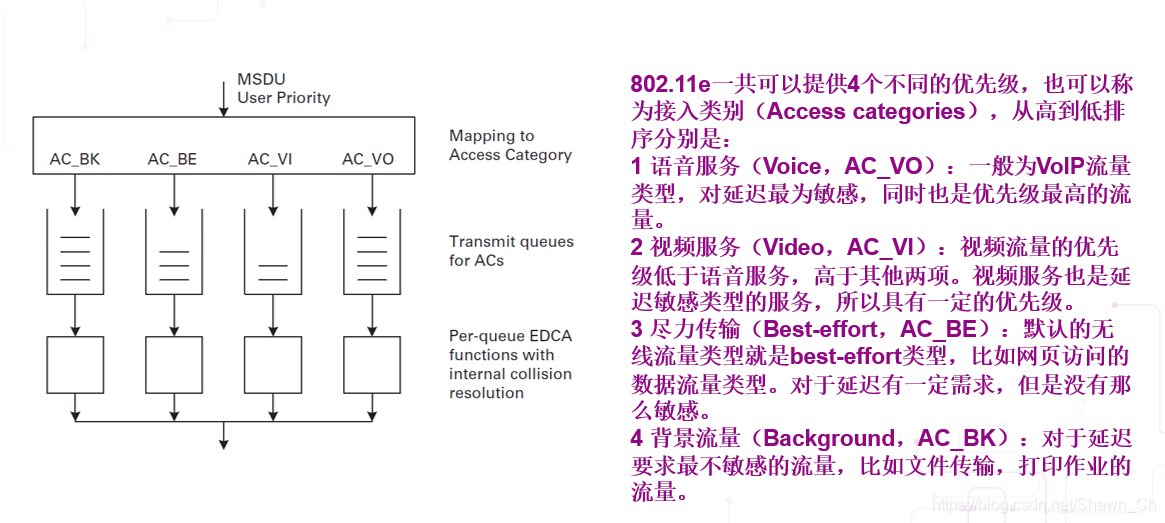

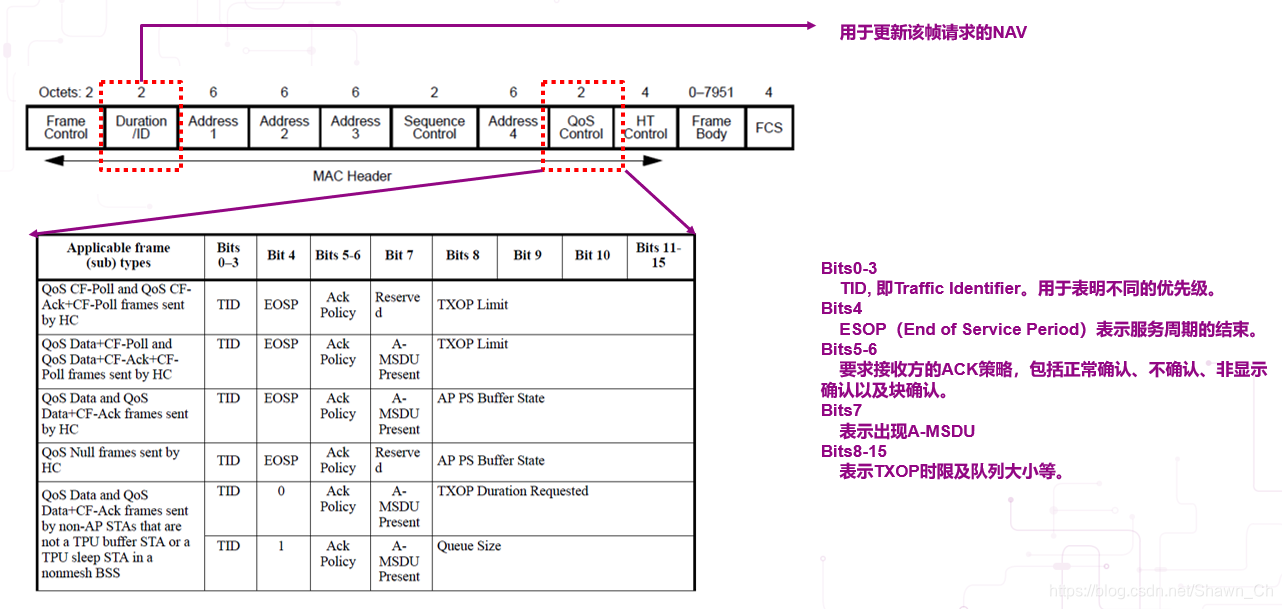

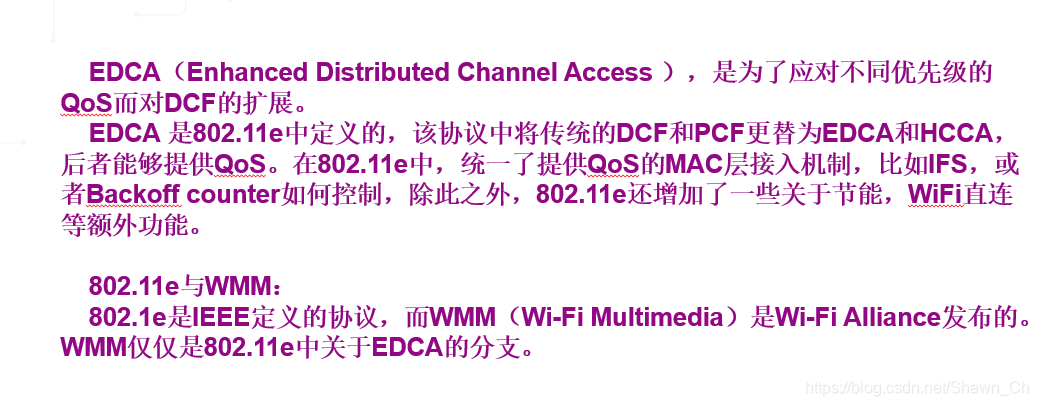

2.6 EDCA

在这里插入图片描述

在这里插入图片描述

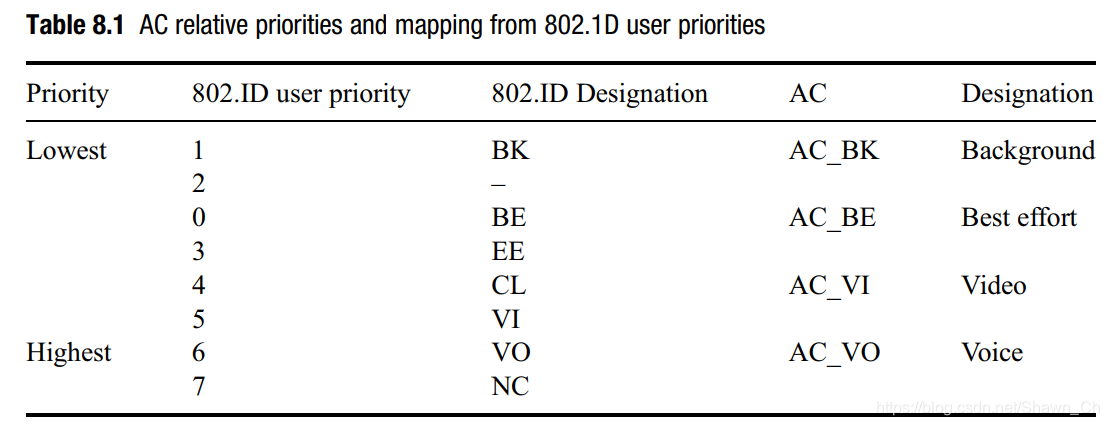

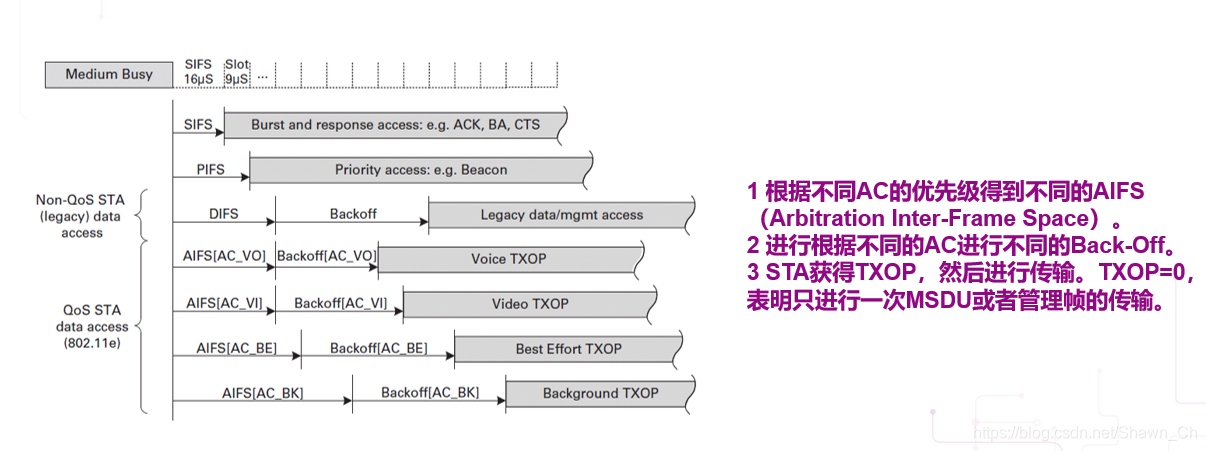

2.6.1 EDCA AC Priorities

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

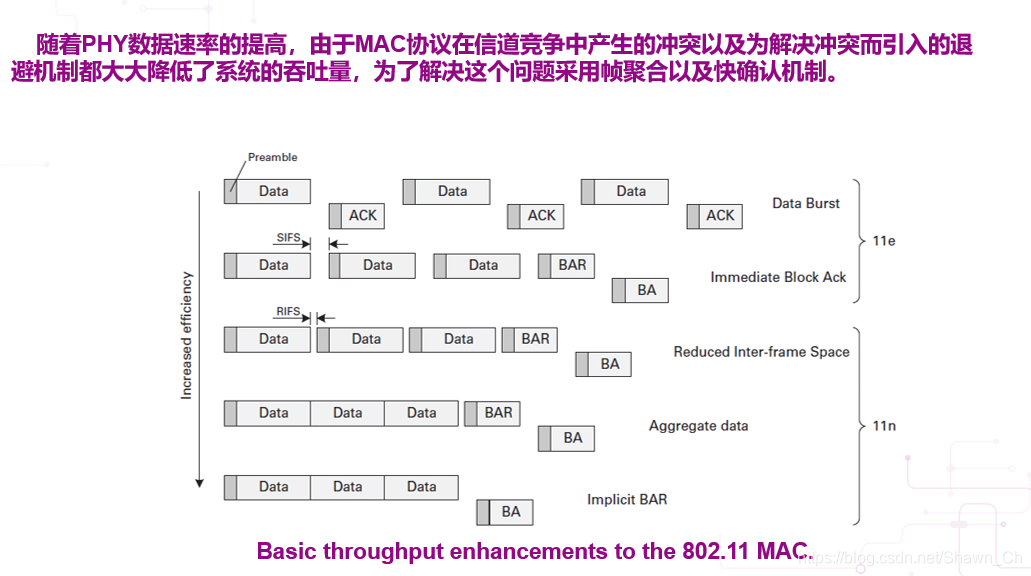

3 聚合

在这里插入图片描述

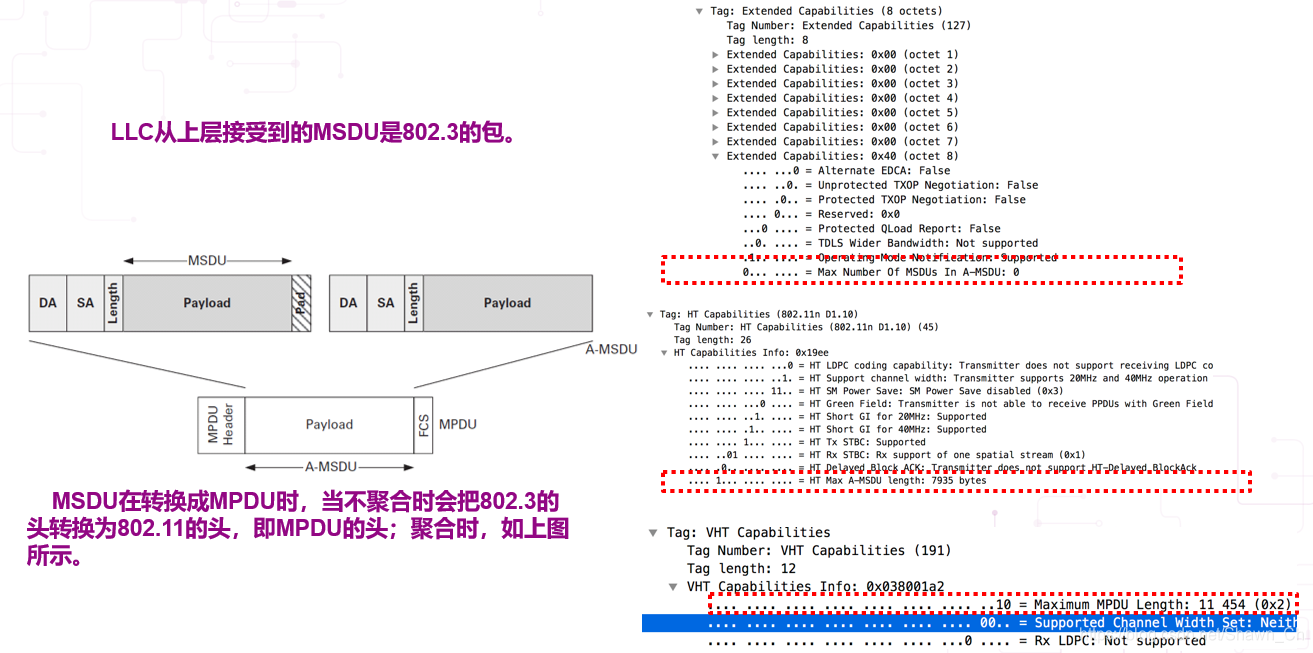

3.1 A-MSPDU

在这里插入图片描述

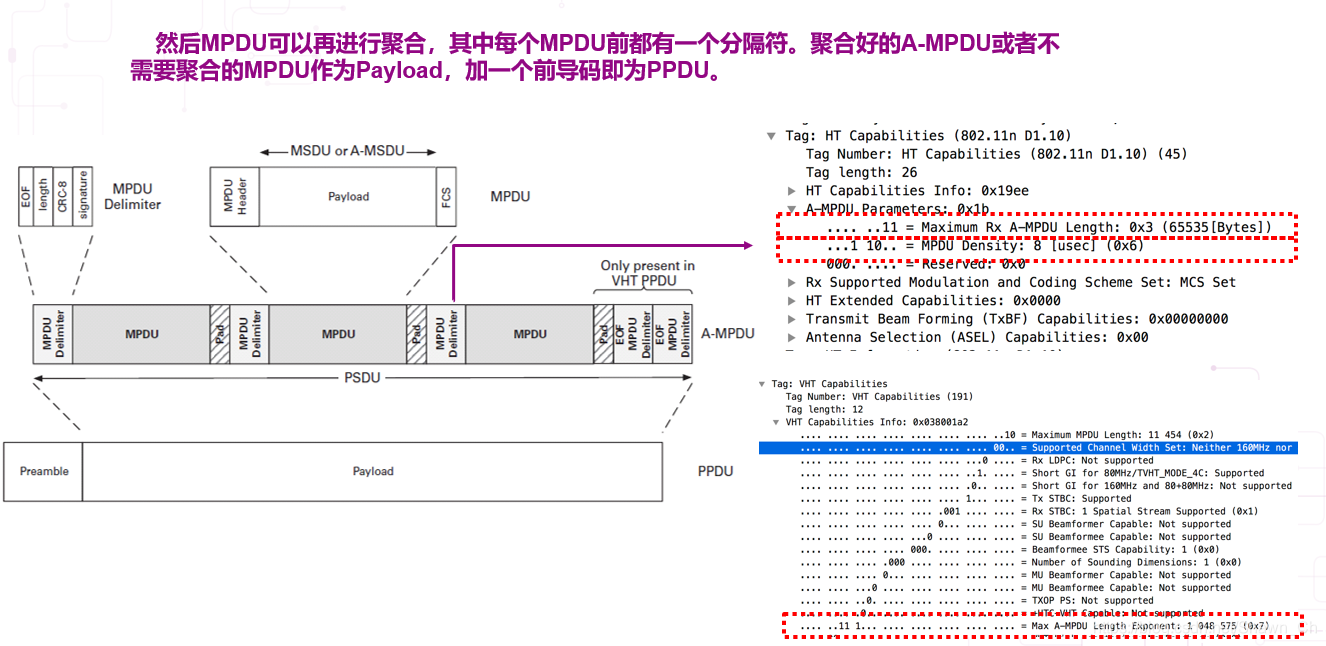

3.2 A-MPDU

在这里插入图片描述

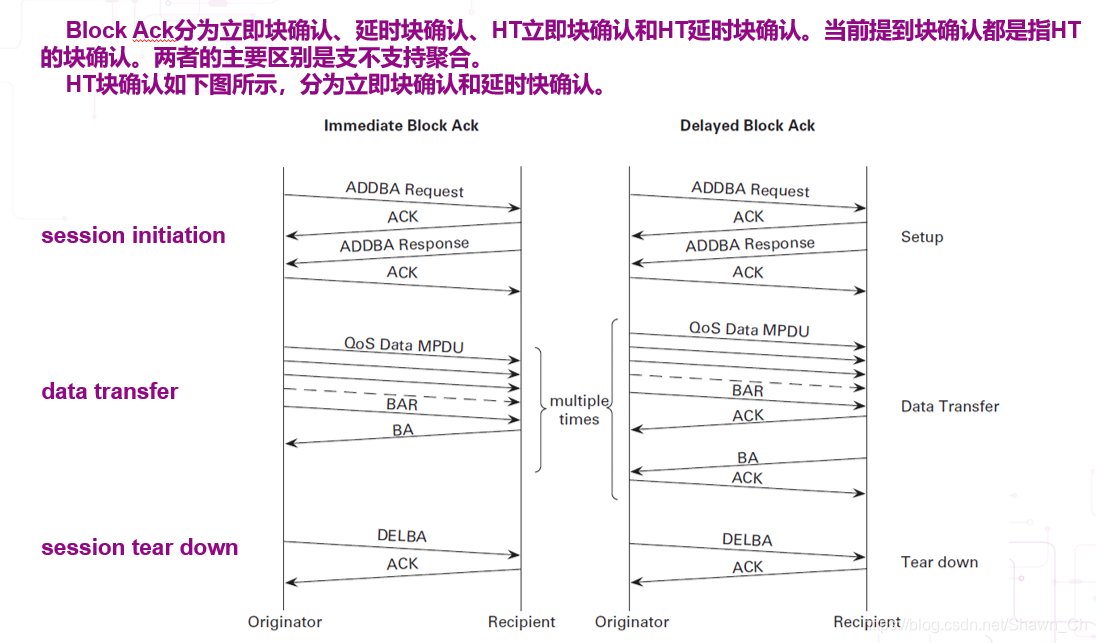

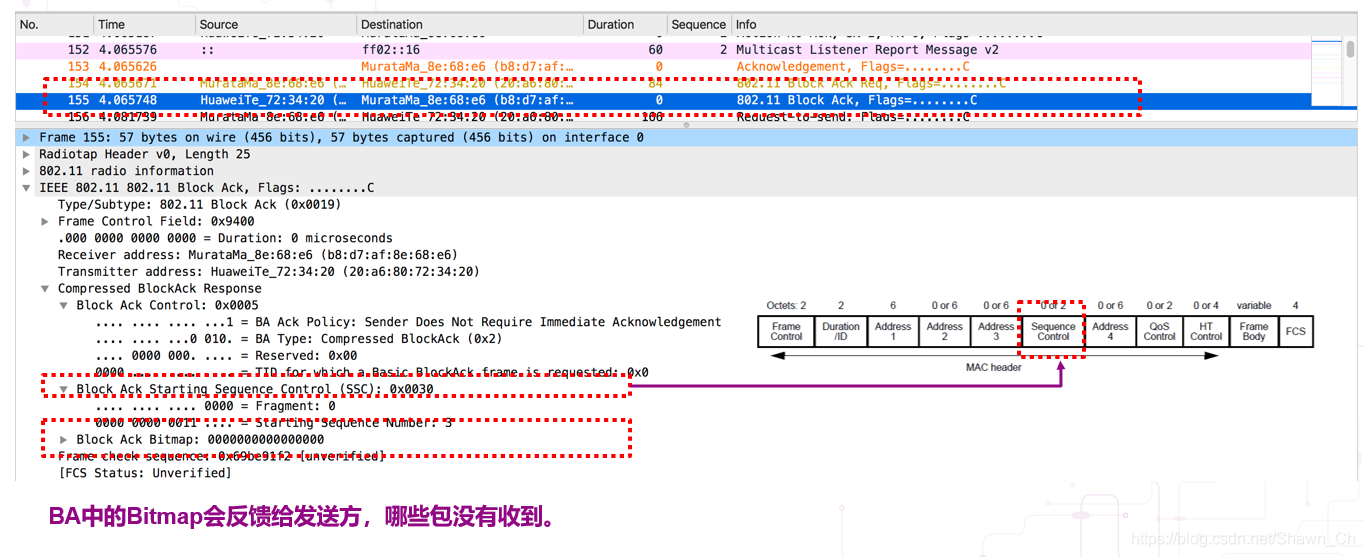

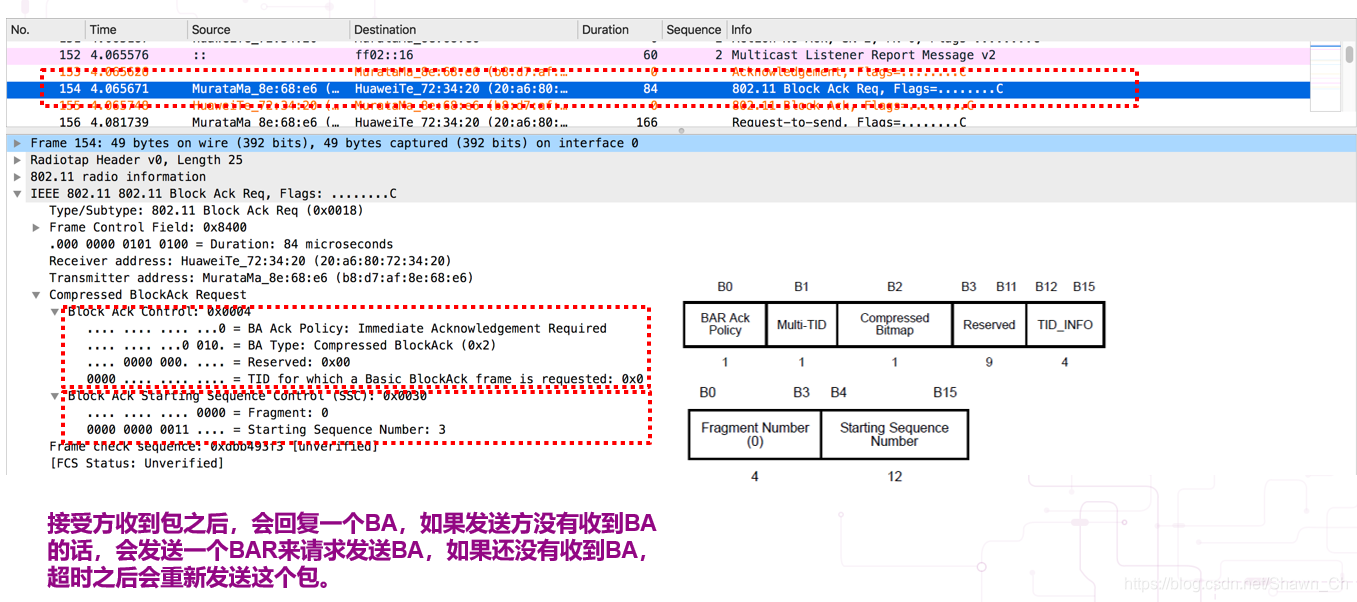

3.3 BA

在这里插入图片描述

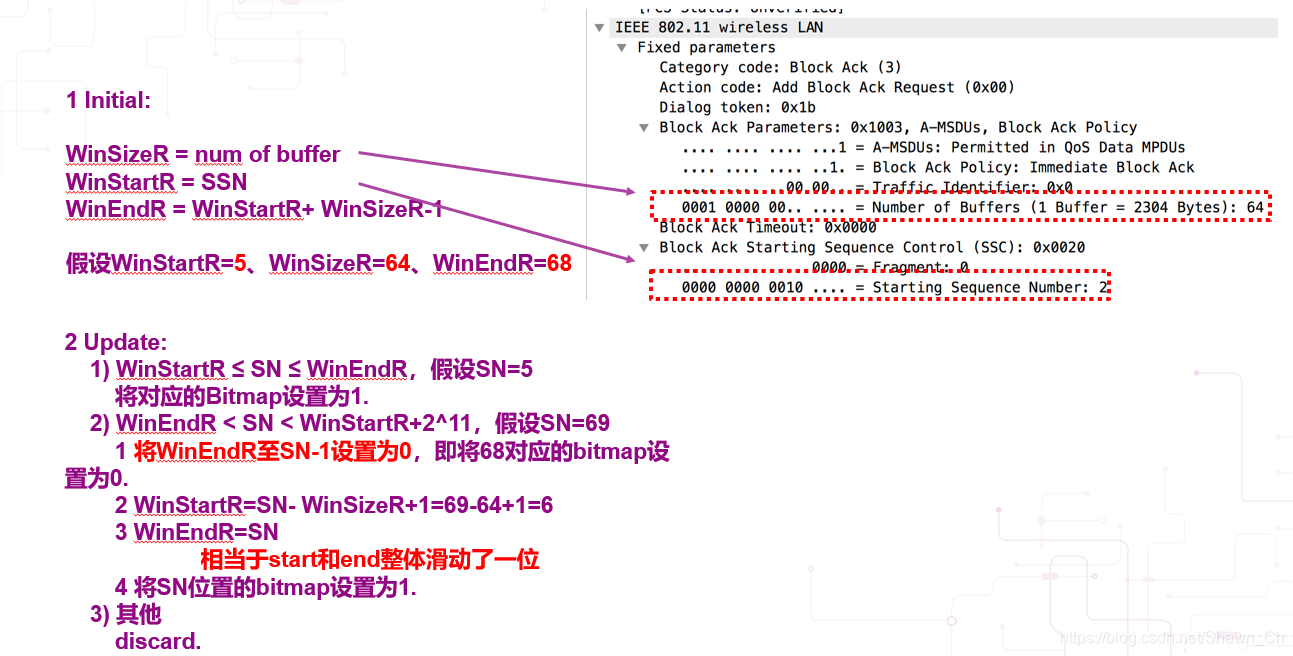

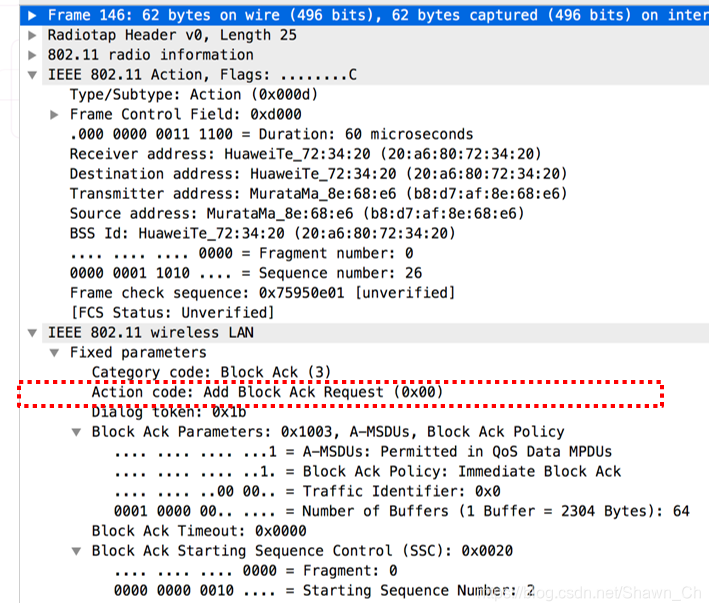

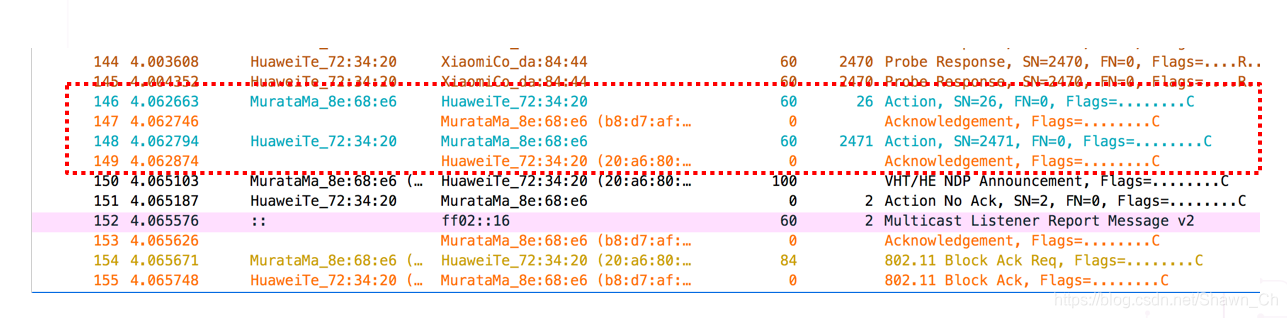

3.3.1 ADDBA REQUEST

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

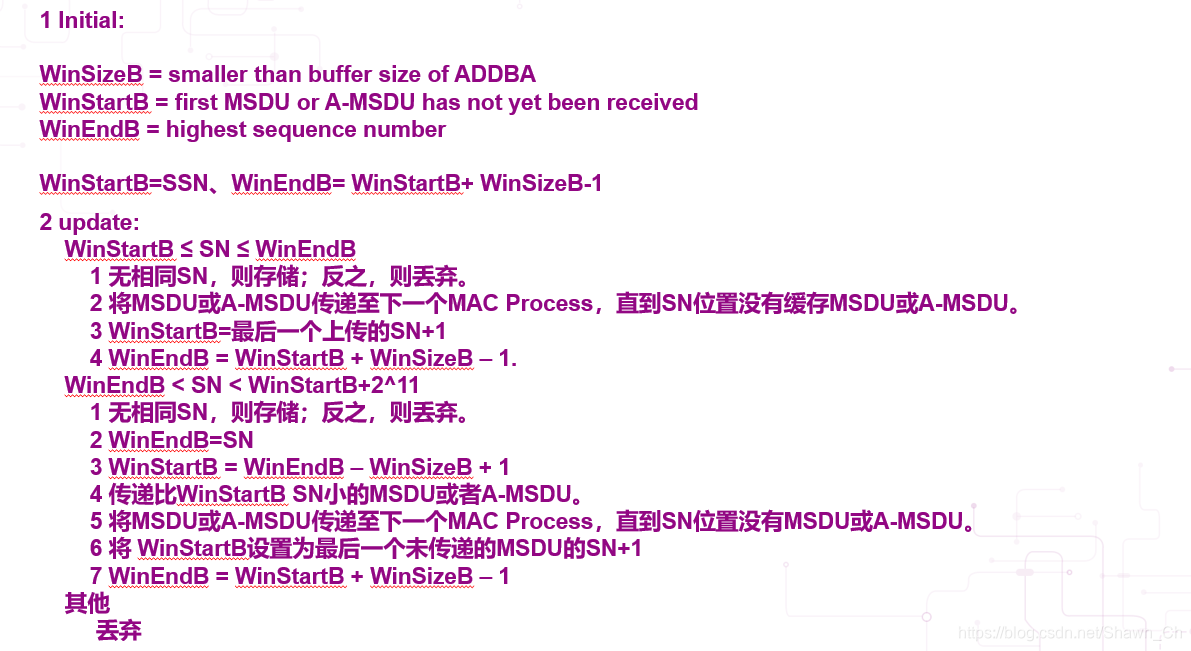

3.4 REORDER

在这里插入图片描述

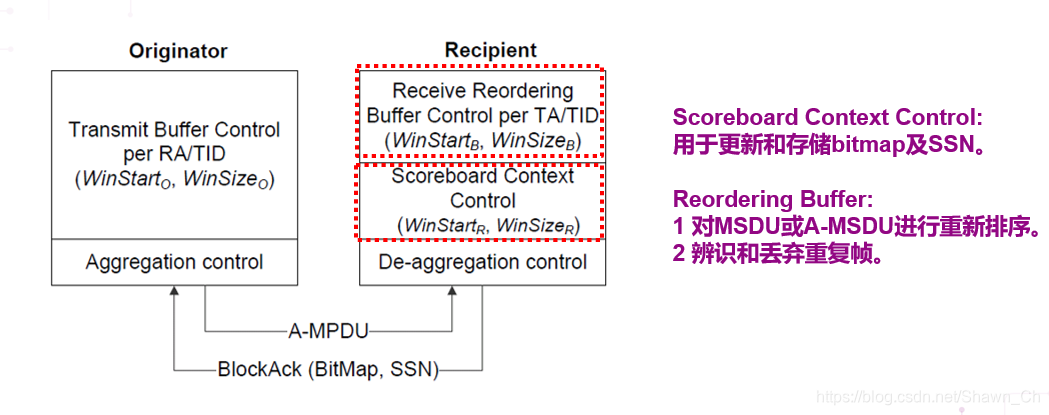

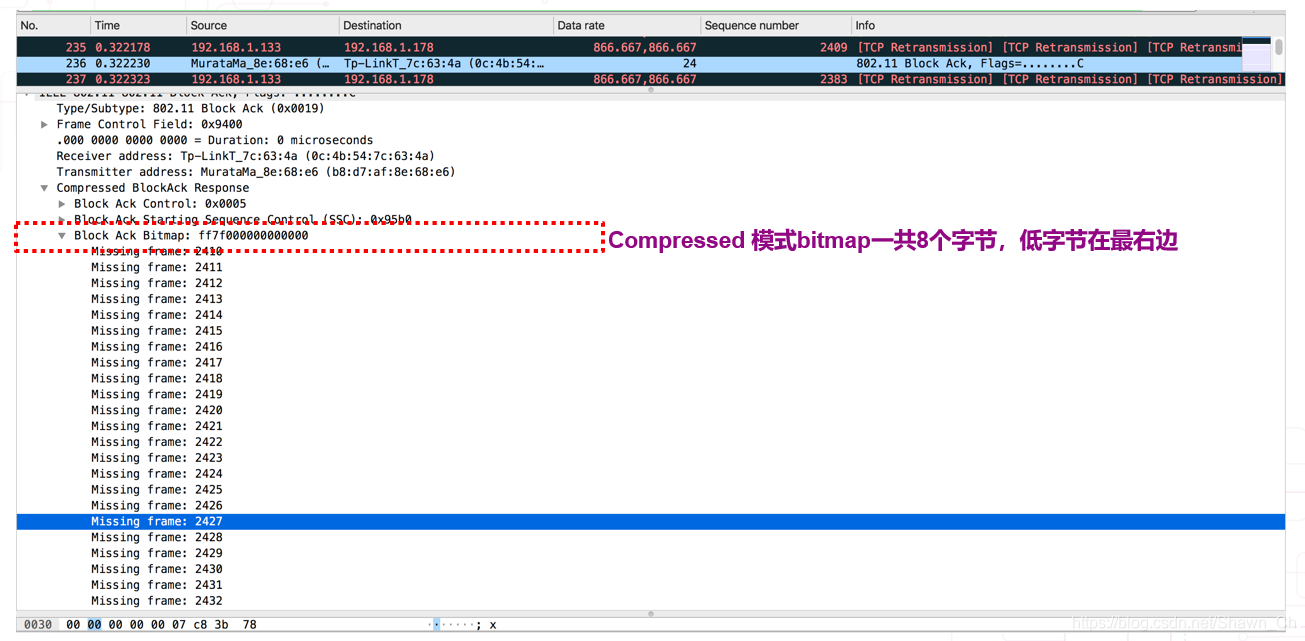

3.5 SCORE BOARD

在这里插入图片描述
在这里插入图片描述
