该博客围绕Verilog实现的流水线CPU展开。介绍了CPU设计方案，包括总体设计、关键模块定义及跳转、转发、暂停等重要机制；给出转发和暂停机制的测试方案及期望输出；还提出多个思考题，如乘除法部件设置原因、按字节访问内存优势等，并给出解答。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、CPU设计方案综述

（一）总体设计概述

本CPU为Verilog实现的流水线CPU，支持的指令集包含{LB、LBU、LH、LHU、LW、SB、SH、SW、ADD、ADDU、SUB、SUBU、MULT、MULTU、DIV、DIVU SLL、SRL、SRA、SLLV、SRLV、SRAV、AND、OR、XOR、NOR、ADDI、ADDIU、ANDI、ORI、XORI、LUI、SLT、SLTI、SLTIU、SLTU、BEQ、BNE、BLEZ、BGTZ、BLTZ、BGEZ、J、JAL、JALR、JR、MFHI、MFLO、MTHI、MTLO}。为了实现这些功能，CPU主要包含了mips、IM、PC、GRF、Controller、EXT、CMP、NPC、ALU、DM、regFD、regDE、regEM、regMW、Fw_Controller、Mult_Div、Load_select、CP0、Bridge等部件，其中，mips为顶层模块。

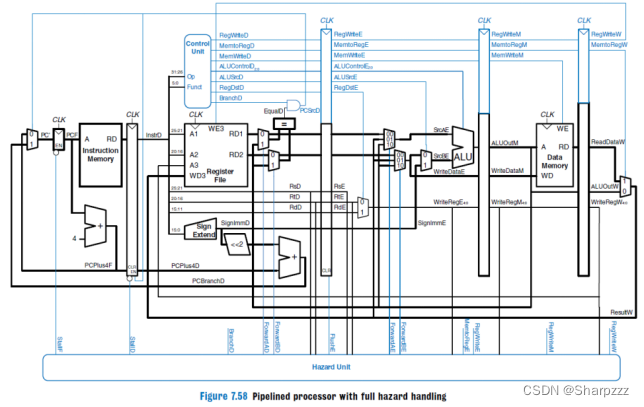

将这些部件分为F、D、E、M、W级模块，主要通过F级读取当前指令，进入D级输出各个模块的控制信号从而对各个模块进行相应控制并计算出下一指令地址，继而进入E级进行计算，通过M级、W级进行写入操作从而实现指令的功能。通过Fw_Controller模块，分析传入的各级寄存器编号以及指令类型，输出相应的转发控制信号和暂停控制信号。

（二）关键模块定义

1. PC

表1 PC模块接口

文件

模块接口定义

PC.v

module PC(

    input [31:0] NPC, //下一PC值

    input clk, //时钟信号

input reset, //同步复位信号

Input PCEn, //PC使能信号

    output reg [31:0] PC //当前PC值

    );

表2 IFU功能定义

序号

功能名称

功能描述

1

同步复位

当时钟信号处于上升沿且reset信号有效时，PC被设置为0x0000 3000

2

读取地址

根据PC寄存器中保存的值输出当前地址

3

冻结地址

当PC使能信号失效时，需要暂停，冻结当前地址

2. GRF

表3 GRF模块接口

文件

模块接口定义

GRF.v

module GRF(

    input clk,//时钟信号

    input reset,//同步复位信号

    input RegWrite,//写使能信号

    input [4:0] A1,//读寄存器地址1

    input [4:0] A2,//读寄存器地址2

    input [4:0] A3,//写寄存器地址

    input [31:0] WD,//写入数据

 input [31:0] PC,//当前地址

    output [31:0] RD1,//寄存器地址1的数据

    output [31:0] RD2 //寄存器地址2的数据

);

reg[31:0] register[31:0];

表4 GRF功能定义

序号

功能名称

功能描述

1

同步复位

当时钟信号处于上升沿且reset信号有效时，所有寄存器存储的数值清零

2

读数据

读出A1,A2地址对应寄存器中存储的数据到RD1,RD2

3

写数据

当RegWrite有效且时钟上升沿来临，将WD写入A3对应的寄存器中

3. Controller

表5 Controller模块接口

文件

模块接口定义

Controller.v

module Controller(

    input [5:0] op,//指令的[31:26]位，表明指令类型

    input [5:0] func,//指令的[5:0]位，表明R型指令的控制信号

    output reg [1:0]MemtoReg,//GRF写入数据选择信号

    output reg MemWrite,//DM写使能信号

    output reg Branch,//分支指令判断信号

 output reg if_jr,//jr指令判断信号

 output reg iF_j,//jal、j指令判断信号

    output reg ALUSrc,//ALU输入数据选择信号

    output reg [2:0] ALUControl,//ALU控制信号

    output reg [1:0]RegDst,//GRF写入寄存器选择信号

    output reg RegWrite,//GRF写使能信号

    output reg [1:0] ExpandSrc//立即数拓展方式选择信号

    );

表6 Controller功能定义

序号

功能名称

功能描述

1

产生控制信号

通过读入的op与func，产生对应指令的控制信号

4.ALU

表7 ALU模块接口

文件

模块接口定义

ALU.v

module ALU(

    input [31:0] A,//输入数据1

    input [31:0] B,//输入数据2

    input [2:0] ALUControl,//ALU控制信号

    output reg [31:0] ALUResult,//ALU计算结果

    );

表8 ALU功能定义

序号

功能名称

功能描述

1

加

A + B   //ALUControl=00

2

减

A - B   //ALUControl=01

3

与

A & B   //ALUControl=10

4

或

A | B   //ALUControl=11

5.DM

表9 DM模块接口

文件

模块接口定义

DM.v

module DM(

    input clk,//时钟信号

    input reset,//同步复位信号

 input MemWrite,//写使能信号

 input [31:0] PC,//当前地址

    input [31:0] Addr,//写入地址

    input [31:0] WD,//写入数据

    output [31:0] RD//输出数据

    );

表10 DM功能定义

序号

功能名称

功能描述

1

复位

当时钟信号处于上升沿且reset信号有效时，RAM中的数据都被设置为0x0000 0000

2

写

当时钟处于上升沿且写使能信号有效时，根据输入地址，把输入数据写入

3

读

根据输入的地址，输出对应地址的数据

6.EXT

表11 EXT模块接口

文件

模块接口定义

EXT.v

module EXT(

    input [15:0] imm16,//输入数据imm16

 input [1:0] ExpandSrc,//拓展选择信号

    output reg [31:0] EXTResult//输出数据

    );

表12 EXT功能定义

序号

功能名称

功能描述

1

符号拓展

当拓展选择信号为00时，将输入数据进行符号拓展

2

无符号拓展

当拓展选择信号为01时，将输入数据进行无符号拓展

3

转移至高位拓展

当拓展选择信号为10时，将输入数据转移至高位

7.IM

表13 IM模块接口

文件

模块接口定义

IM.v

module IM(

    input [31:0] PC,//当前地址

    output [31:0] instruction//当前地址对应指令

    );

表14 IM功能定义

序号

功能名称

功能描述

1

读

根据输入地址，读取当前指令

8.CMP

表15 CMP模块接口

文件

模块接口定义

CMP.v

module CMP(

    input [31:0] MFRSD,

    input [31:0] MFRTD,

    output reg Zero

    );

表16 CMP功能定义

序号

功能名称

功能描述

1

判断是否相等

判断输入的两个寄存器中的值是否相等

9.NPC

表17 NPC模块接口

文件

模块接口定义

NPC.v

module NPC(

    input [31:0] PC4_F,

 input [31:0] PC4_D,

    input [25:0] imm26,

    input Zero,

    input Branch,

 input if_j,

 input if_jr,

    input [31:0] MFRSD,

    output reg[31:0] NPC

);

wire [31:0] PC;

assign PC = PC4_F - 4;

表18 NPC功能定义

序号

功能名称

功能描述

1

判断下一条指令地址

根据输入的各个控制信号，判断下一条指令的地址。

若Branch信号和Zero信号都有效，beq跳转生效

NPC = PC4_D + {{14{imm26[15]}},imm26[15:0],2'b00}；

若if_j信号有效，j或jal跳转生效

NPC = {PC[31:28],imm26[25:0],2'b00};

若if_jr信号有效，jr跳转生效

NPC = MFRSD;

若以上信号都未生效，NPC=PC+4;

10.regFD

表19 regFD模块接口

文件

模块接口定义

regFD.v

module regFD(

    input [31:0] Instr_F,

    input [31:0] PC4_F,

    input clk,

    input reset,

 input stall,

    output reg [31:0] Instr_D,

    output reg [31:0] PC4_D

    );

表20 regFD功能定义

序号

功能名称

功能描述

1

流水指令及地址

将F级读到的指令及地址流水至D级

2

暂停

若暂停信号stall信号生效，FD寄存器中的值冻结

3

复位

若复位信号生效，FD寄存器中的值归0

11.regDE

表21 regDE模块接口

文件

模块接口定义

regDE.v

module regDE(

    input clk,

    input reset,

 input stall,

    input [31:0] Instr_D,

 input [31:0] PC4_D,

    input RegWrite_D,

    input [1:0] MemtoReg_D,

    input MemWrite_D,

    input [1:0] RegDst_D,

    input ALUSrc_D,

    input [2:0] ALUControl_D,

    input [31:0] RD1_D,

    input [31:0] RD2_D,

    input [31:0] EXTResult_D,

    input [4:0] Rs_D,

    input [4:0] Rt_D,

    input [4:0] Rd_D,

    output reg [31:0] Instr_E,

    output reg [31:0] PC4_E,

    output reg RegWrite_E,

    output reg [1:0] MemtoReg_E,

    output reg MemWrite_E,

    output reg [1:0] RegDst_E,

    output reg ALUSrc_E,

    output reg [2:0] ALUControl_E,

    output reg [31:0] RD1_E,

    output reg [31:0] RD2_E,

    output reg [31:0] EXTResult_E,

    output reg [4:0] Rs_E,

    output reg [4:0] Rt_E,

    output reg [4:0] Rd_E

    );

表22 regDE功能定义

序号

功能名称

功能描述

1

流水指令及地址

将D级读到的指令及地址流水至E级

2

流水控制信号

将D级Controller输出的控制信号流水至E级

3

流水关键数据

将部分关键数据如GRF（转发）的数据，EXT拓展结果，指令中Rs,Rt,Rd的编号流水至E级

4

暂停

若暂停信号stall信号生效，FD寄存器中的值归0

5

复位

若复位信号生效，DED寄存器中的值归0

12.regEM

表23 regEM模块接口

文件

模块接口定义

regEM.v

module regEM(

    input clk,

 input reset,

    input [31:0] Instr_E,

    input [31:0] PC4_E,

    input RegWrite_E,

    input [1:0] MemtoReg_E,

    input MemWrite_E,

 input [4:0] A3_E,

 input [31:0] ALUResult_E,

 input [31:0] MFRTE,

    output reg [31:0] Instr_M,

    output reg [31:0] PC4_M,

    output reg RegWrite_M,

    output reg [1:0] MemtoReg_M,

    output reg MemWrite_M,

    output reg [31:0] ALUResult_M,

    output reg [4:0] A3_M,

    output reg [31:0] MFRTM

    );

表24 regEM功能定义

序号

功能名称

功能描述

1

流水指令及地址

将E级读到的指令及地址流水至M级

2

流水控制信号

将E级读到的控制信号流水至M级

3

流水关键数据

将部分关键数据如E级Rt转发后的值，ALU计算结果，E级指令所需写寄存器编号流水至M级

4

复位

若复位信号生效，EM寄存器中的值归0

13.regMW

表25 regMW模块接口

文件

模块接口定义

regMW.v

module regMW(

    input reset,

 input clk,

    input [31:0] Instr_M,

    input [31:0] PC4_M,

    input RegWrite_M,

    input [1:0] MemtoReg_M,

    input [31:0] ALUResult_M,

    input [4:0] A3_M,

    input [31:0] RD_M,

 output reg [31:0] Instr_W,

    output reg [31:0] PC4_W,

    output reg RegWrite_W,

    output reg [1:0] MemtoReg_W,

    output reg [31:0] ALUResult_W,

    output reg [4:0] A3_W,

    output reg [31:0] RD_W

    );

表26 regMW功能定义

序号

功能名称

功能描述

1

流水指令及地址

将M级读到的指令及地址流水至W级

2

流水控制信号

将M级读到的控制信号流水至W级

3

流水关键数据

将部分关键数据如M级写入DM的值，M级流水的ALU计算结果，M级指令所需写寄存器编号流水至M级

4

复位

若复位信号生效，MW寄存器中的值归0

14.F

表27 F模块接口

文件

模块接口定义

F.v

module F(

    input [31:0] NPC,

    input clk,

    input reset,

 input stall,

    output [31:0] Instr_F,

    output [31:0] PC4_F

    );

 wire [31:0] PC;

 assign PCEn = !stall;

表28 F功能定义

序号

功能名称

功能描述

1

流水指令及地址

将根据地址读到的指令及地址及地址流水至D级

2

暂停

若stall信号生效，冻结当前PC

4

复位

若复位信号生效，将PC复位至32’h00003000

15.D

表29 D模块接口

文件

模块接口定义

D.v

module D(

    input [31:0] Instr_F,

    input clk,

    input reset,

 input [31:0] PC4_F,

    input RegWrite_W,

    input [31:0] WD_W,

 input [31:0] WD_M,

    input [4:0] A3_W,

    input [31:0] PC4_W,

 input [31:0] PC4_E,

 input [31:0] PC4_M,

 input [2:0] ForwardRSD,

 input [2:0] ForwardRTD,

 input stall,

 input [31:0]ALUResult_M,

    output [31:0] Instr_D,

 output [31:0] PC4_D,

 output [31:0] NPC,

    output RegWrite_D,

    output [1:0] MemtoReg_D,

    output MemWrite_D,

    output [1:0] RegDst_D,

    output ALUSrc_D,

    output [2:0] ALUControl_D,

    output [31:0] RD1_D,

    output [31:0] RD2_D,

    output [31:0] EXTResult_D,

    output [4:0] Rs_D,

    output [4:0] Rt_D,

    output [4:0] Rd_D

);

assign Rs_D=Instr_D[`rs];

assign Rt_D=Instr_D[`rt];

assign Rd_D=Instr_D[`rd];

表30 D功能定义

序号

功能名称

功能描述

1

流水指令及地址

将D级读到的指令及地址流水至E级

2

流水控制信号

将Controller产生的控制信号流水至E级

3

流水关键数据

将部分关键数据流水至E级

4

计算下一个指令地址

通过NPC计算下一条指令地址

5

复位

若复位信号生效，FD寄存器中的值归0

6

暂停

若stall信号生效，使FD寄存器冻结

16.E

表31 E模块接口

文件

模块接口定义

E.v

module E(

    input clk,

    input reset,

    input [31:0] Instr_D,

 input [31:0] PC4_D,

    input RegWrite_D,

    input [1:0] MemtoReg_D,

    input MemWrite_D,

    input [1:0] RegDst_D,

    input ALUSrc_D,

    input [2:0] ALUControl_D,

    input [31:0] RD1_D,

    input [31:0] RD2_D,

    input [31:0] EXTResult_D,

    input [4:0] Rs_D,

    input [4:0] Rt_D,

    input [4:0] Rd_D,

 input [2:0] ForwardRSE,

 input [2:0] ForwardRTE,

 input [31:0] WD_M,

 input [31:0] WD_W,

 input stall,

    output [31:0] Instr_E,

    output [31:0] PC4_E,

    output RegWrite_E,

    output [1:0] MemtoReg_E,

    output MemWrite_E,

 output [4:0] A3_E,

 output [31:0] ALUResult_E,

 output [31:0] MFRTE,

 output flag_E,

 output [4:0]Rs_E,

 output [4:0]Rt_E

    );

表32 E功能定义

序号

功能名称

功能描述

1

流水指令及地址

将E级读到的指令及地址流水至M级

2

流水控制信号

将E级读到的控制信号流水至M级

3

流水关键数据

将部分关键数据流水至M级

4

计算指令结果

通过ALU计算部分指令的输出

5

复位

若复位信号生效，DE寄存器中的值归0

6

暂停

若stall信号生效，DE寄存器中的值归0

17.M

表33 M模块接口

文件

模块接口定义

M.v

module E(

    input clk,

    input reset,

    input [31:0] Instr_D,

 input [31:0] PC4_D,

    input RegWrite_D,

    input [1:0] MemtoReg_D,

    input MemWrite_D,

    input [1:0] RegDst_D,

    input ALUSrc_D,

    input [2:0] ALUControl_D,

    input [31:0] RD1_D,

    input [31:0] RD2_D,

    input [31:0] EXTResult_D,

    input [4:0] Rs_D,

    input [4:0] Rt_D,

    input [4:0] Rd_D,

 input [2:0] ForwardRSE,

 input [2:0] ForwardRTE,

 input [31:0] WD_M,

 input [31:0] WD_W,

 input stall,

    output [31:0] Instr_E,

    output [31:0] PC4_E,

    output RegWrite_E,

    output [1:0] MemtoReg_E,

    output MemWrite_E,

 output [4:0] A3_E,

 output [31:0] ALUResult_E,

 output [31:0] MFRTE,

 output flag_E,

 output [4:0]Rs_E,

 output [4:0]Rt_E

    );

表34 M功能定义

序号

功能名称

功能描述

1

流水指令及地址

将M级读到的指令及地址流水至W级

2

流水控制信号

将M级读到的控制信号流水至W级

3

流水关键数据

将部分关键数据流水至M级

4

复位

若复位信号生效，EM寄存器中的值归0，DM中的值归0

18.W

表35 W模块接口

文件

模块接口定义

M.v

module E(

    input clk,

    input reset,

    input [31:0] Instr_D,

 input [31:0] PC4_D,

    input RegWrite_D,

    input [1:0] MemtoReg_D,

    input MemWrite_D,

    input [1:0] RegDst_D,

    input ALUSrc_D,

    input [2:0] ALUControl_D,

    input [31:0] RD1_D,

    input [31:0] RD2_D,

    input [31:0] EXTResult_D,

    input [4:0] Rs_D,

    input [4:0] Rt_D,

    input [4:0] Rd_D,

 input [2:0] ForwardRSE,

 input [2:0] ForwardRTE,

 input [31:0] WD_M,

 input [31:0] WD_W,

 input stall,

    output [31:0] Instr_E,

    output [31:0] PC4_E,

    output RegWrite_E,

    output [1:0] MemtoReg_E,

    output MemWrite_E,

 output [4:0] A3_E,

 output [31:0] ALUResult_E,

 output [31:0] MFRTE,

 output flag_E,

 output [4:0]Rs_E,

 output [4:0]Rt_E

    );

表36 W功能定义

序号

功能名称

功能描述

1

写数据

将指令所需写数据传入GRF

2

复位

若复位信号生效，MW寄存器中的值归0

19.Mult_Div

表37 Mult_Div模块接口

文件

模块接口定义

Mult_Div.v

module Mult_Div(

    input clk,

    input reset,

    input [31:0] A,

    input [31:0] B,

    input start_E,

 input [3:0]MDOp_E,

    output reg Busy,

    output [31:0] HI,

    output [31:0] LO

    );

表38 Mult_Div功能定义

序号

功能名称

功能描述

1

进行乘除计算

将指令进行乘除计算并且将相应值保存至HI,LO

2

赋值

给HI,LO赋值

20.Load_seLect

表39 Load_seLect模块接口

文件

模块接口定义

Mult_Div.v

module Load_select(

    input [31:0] RD_W,

    input [31:0] Instr_W,

    input [31:0] ALUResult_W,

    output reg [31:0] RD_W_real

    );

表40 Load_stlect功能定义

序号

功能名称

功能描述

1

取内存值

根据当前指令及Addr，取处内存中值的相应位

21.CP0

表41 CP0模块接口

文件

模块接口定义

CP0.v

module CP0(

        input [4:0] A1,//rd读

input [4:0] A2,//rd写

input [31:0] DIn,

input [31:0] PC, //存入的epc

input [4:0] ExcCode, //中断异常类

input [5:0] HWInt, //6个中断

input We, //CP0写使能

input EXLSet, //中断 exl置1

input EXLClr, //eret exl置0

input clk,

input reset,

input BD, //延迟操指令受害标志

output IntReq, //输出中断请求

output [31:0] EPC,

output [31:0] Dout

    );

表42 CP0功能定义

序号

功能名称

功能描述

1

同步复位

当时钟信号处于上升沿且reset信号有效时，所有寄存器存储的数值清零

2

读数据

mfc0可以将CP0中寄存器存储的数据读出

3

写数据

mtc0可以向CP0寄存器写入数据

4

判断中断异常

判断中断异常的发生，产生中断请求的信号

5

返回地址

eret可以让cpu在处理完异常后返回epc

22.Bridge

表43 Bridge模块接口

文件

模块接口定义

Bridge.v

module Bridge(

    input [31:0] PrAddr,

 input PrWE,//timer写使能

 input [31:0] PrWD,//写入DEV的数据

 input [31:0] DEV0_RD,//DEV0的数据

    input [31:0] DEV1_RD,//DEV1的数据

    output [31:0] PrRD, //从DEV0/1读取的数据

    output [31:0] DEV_Addr,//写入地址

    output [31:0] DEV_WD,//写入DEV的数据

 output WeDEV0,//DEV0写使能

 output WeDEV1 //DEV1写使能

    );

表44 Bridge功能定义

序号

功能名称

功能描述

1

写/读 数据

作为CPU与timer的桥梁，向timer中写或读数据

23.mips

表45 mips模块接口

文件

模块接口定义

mips.v

module mips(

input clk,

   input reset,

input interrupt,

output [31:0] addr

    );

表46 mips功能定义

序号

功能名称

功能描述

1

复位

当复位信号有效时，将CPU复位

2

外部中断

当interrupt信号有效时，将CPU中断

3

输出当前宏观pc

输出当前宏观pc值

（三）重要机制实现方案

①：跳转

NPC模块和CMP模块协同工作支持b指令的跳转

CMP比较Rs和Rt寄存器中的值，以及比较0和Rs寄存器中的值，输出是大于小于等于0，或是否相等，进而通过NPC模块进行跳转。

NPC模块和Controller模快协同支持j,jal，jr，jalr的跳转

Controller模块通过读取指令判断指令是否为j,jal或jr，jalr,进而跳转至所需位置。

②：转发

Fw_Controller与D,E,M级模块协同工作以支持转发(未使用内部转发）

先分析当前级别（D,E,M)的指令是否立刻需要其所需寄存器的值，若需要，则判断所需寄存器编号与该指令前的指令中已产生新值但仍未写回GRF的的写入寄存器编号是否相等，若相等，进行转发。

而判断之前的指令是否已产生新值则需根据指令类型进行分析，在E,M,W级寄存器中通过分析指令的类型来判断当前是否产生新值，若已产生，flag_X（X为级数）为1.

图1 转发控制表

assign flag_E = Instr_E[`op]==`jal||Instr_E[`op]==`jalr;

assign flag_M=cal_r||cal_i||mf||j;

assign flag_W=cal_r||cal_i||mf||j||load;

assign ForwardRSD=(Rs_D==A3_E&&A3_E!=0&&flag_E)? 3'b001:

              (Rs_D==A3_M&&A3_M!=0&&flag_M)? 3'b010:

    (Rs_D==A3_W&&A3_W!=0&&flag_W)? 3'b011:0;

assign ForwardRTD=(Rt_D==A3_E&&A3_E!=0&&flag_E)? 3'b001:

              (Rt_D==A3_M&&A3_M!=0&&flag_M)? 3'b010:

(Rt_D==A3_W&&A3_W!=0&&flag_W)? 3'b011:0;

assign ForwardRSE=(Rs_E==A3_M&&A3_M!=0&&flag_M)? 3'b010:

(Rs_E==A3_W&&A3_W!=0&&flag_W)? 3'b011:0;

assign ForwardRTE=(Rt_E==A3_M&&A3_M!=0&&flag_M)? 3'b010:

 (Rt_E==A3_W&&A3_W!=0&&flag_W)? 3'b011:0;

assign ForwardRTM=(Rt_M==A3_W&&A3_W!=0&&flag_W)? 3'b011:0;

assign MFRSD = (ForwardRSD==3'b001)?PC4_E+4:

                (ForwardRSD==3'b010)?WD_M:

 (ForwardRSD==3'b011)?WD_W:RD1;

assign MFRTD = (ForwardRTD==3'b001)?PC4_E+4:

                (ForwardRTD==3'b010)?WD_M:

 (ForwardRTD==3'b011)?WD_W:RD2;

assign MFRSE = (ForwardRSE==3'b010)?WD_M:

 (ForwardRSE==3'b011)?WD_W:RD1_E;

assign MFRTE = (ForwardRTE==3'b010)?WD_M:

 (ForwardRTE==3'b011)?WD_W:RD2_E;

assign WD = (ForwardRTM==3'b011)?WD_W:MFRTM;

③：暂停

Fw_Controller发出控制信号stall控制F,D,E级模块的暂停工作

分析D级指令还要过几个周期才需要使用寄存器的值（Tuse），对于该指令前的指令，分析还需过几个周期才能产生新值（Tnew），若Tnew>Tuse则需暂停。分析完本次实验所有指令的Tuse、Tnew后，对于D中指令以及前面的指令类型进行判断，若有Tnew>Tuse且所用寄存器编号相等，stall信号有效，控制各个流水寄存器进行暂停

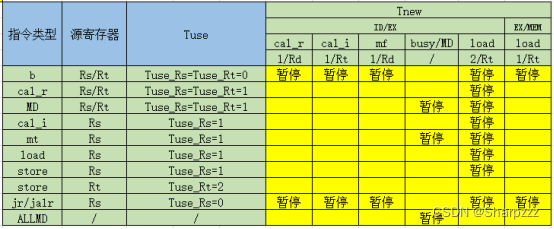

图2 暂停控制表

assign stall_b = b_D&&((((Rs_D==A3_E)||(Rt_D==A3_E))&&(cal_r_E||cal_i_E||mf_E||load_E))||(((Rs_D==A3_M)||(Rt_D==A3_M))&&load_M));

assign stall_cal_r=cal_r_D&&((Rs_D==A3_E)||(Rt_D==A3_E))&&load_E;

assign stall_MD=MD_D&&((Rs_D==A3_E)||(Rt_D==A3_E))&&load_E;

assign stall_cal_i=cal_i_D&&Rs_D==A3_E&&load_E;

assign stall_mt=mt_D&&Rs_D==A3_E&&load_E;

assign stall_load=load_D&&Rs_D==A3_E&&load_E;

assign stall_store=store_D&&Rs_D==A3_E&&load_E;

assign stall_j = j_D&&(((Rs_D==A3_E)&&(cal_r_E||cal_i_E||mf_E||load_E))||((Rs_D==A3_M)&&load_M));

assign stall_ALLMD=ALLMD_D&&(Busy||MD_E);

assign stall = stall_b||stall_cal_r||stall_MD||stall_cal_i||stall_mt||stall_load||stall_store||stall_j||stall_ALLMD;

④：异常/异常

异常：根据所可能发生的异常，在cpu中进行判断，若发生异常将ExcCode修改为相应值，传入CP0中进行相应。

中断：向CPU输入HWInt信号，由interrupt、IRQ1、IRQ0组成，若该信号有位为1，则将CPU中断，各流水清空。

二、测试方案

1.转发机制测试

表48 转发情况

用例编号

当前指令

前序指令

冲突寄存器

冲突级别

1

b/jr/jalr

jal

rs

D

2

b/jr/jalr

cal_r

xxx

rs

D

3

b/jr/jalr

cal_i

xxx

rs

D

4

b/jr/jalr

jal

xxx

rs

D

5

b/jr/jalr

cal_r

xxx

xxx

rs

D

6

b/jr/jalr

cal_i

xxx

xxx

rs

D

7

b/jr/jalr

lw

xxx

xxx

rs

D

8

b/jr/jalr

jal

(延迟槽）

xxx

xxx

rs

D

9

b

jal

rt

D

10

b

cal_r

xxx

rt

D

11

b

cal_i

xxx

rt

D

12

b

jal

xxx

rt

D

13

b

cal_r

xxx

xxx

rt

D

14

b

cal_i

xxx

xxx

rt

D

15

b

lw

xxx

xxx

rt

D

16

b

jal

(延迟槽）

xxx

xxx

rt

D

17

cal_r,cal_i,load,store,mf

cal_r

xxx

rs

E

18

cal_r,cal_i,load,store,mf

cal_i

xxx

rs

E

19

cal_r,cal_i,load,store,mf

jal

xxx

rs

E

20

cal_r,cal_i,load,store,mf

cal_r

xxx

xxx

rs

E

21

cal_r,cal_i,load,store,mf

cal_i

xxx

xxx

rs

E

22

cal_r,cal_i,load,store,mf

lw

xxx

xxx

rs

E

23

cal_r,cal_i,load,store,mf

jal

(延迟槽）

xxx

xxx

rs

E

24

cal_r

cal_r

xxx

rt

E

25

cal_r

cal_i

xxx

rt

E

26

cal_r

jal

xxx

rt

E

27

cal_r

cal_r

xxx

xxx

rt

E

28

cal_r

cal_i

xxx

xxx

rt

E

29

cal_r

lw

xxx

xxx

rt

E

30

cal_r

jal

(延迟槽）

xxx

xxx

rt

M

31

store

cal_r

xxx

xxx

rt

M

32

store

cal_i

xxx

xxx

rt

M

33

store

lw

xxx

xxx

rt

M

34

store

jal

(延迟槽）

xxx

xxx

rt

M

1,9.jal后不接跳转或分支指令，故不需考虑

2,10.

ori $t1,$0,0x1234

addu $t2,$0,$t1

beq $t1,$t2,tag

nop

addu $t3,$t1,$t2

tag:

期望输出：

@00003000: $ 9 <= 00001234

@00003004: $10 <= 00001234

3,11.

ori $t1,$0,0x1234

ori $t2,$0,0x1234

beq $t1,$t2,tag

nop

addu $t3,$t1,$t2

tag:

期望输出:

@00003000: $ 9 <= 00001234

@00003004: $10 <= 00001234

4,12.

ori $t1,$0,0x300c

jal tag1

nop

addu $t1,$t1,$0

tag1:

beq $31,$t1,tag2

nop

addu $t1,$t1,$0

tag2:

期望输出:

@00003000: $ 9 <= 0000300c

@00003004: $31 <= 0000300c

5,13.

ori $t1,$0,0x1234

addu $t2,$0,$t1

nop

beq $t1,$t2,tag

nop

addu $t3,$t1,$t2

tag:

期望输出：

@00003000: $ 9 <= 00001234

@00003004: $10 <= 00001234

6,14.

ori $t1,$0,0x1234

ori $t2,$0,0x1234

nop

beq $t1,$t2,tag

nop

addu $t3,$t1,$t2

期望输出：

@00003000: $ 9 <= 00001234

@00003004: $10 <= 00001234

7.15

ori $t1,0x1234

sw $t1,0($0)

lw $t2,0($0)

nop

nop

beq $t1,$t2,tag

nop

addu $t1,$t1,$0

tag:

期望输出：

@00003000: $ 9 <= 00001234

@00003004: *00000000 <= 00001234

@00003008: $10 <= 00001234

8.16

ori $t1,$0,0x300c

jal tag1

nop

addu $t1,$t1,$0

tag1:

nop

beq $31,$t1,tag2

nop

addu $t1,$t1,$0

tag2:

期望输出:

@00003000: $ 9 <= 0000300c

@00003004: $31 <= 0000300c

17,18,24,25

ori $t1,$0,0x0010

ori $t2,$0,0x0020

ori $t3,$0,0x0004

addu $t4,$t1,$t2

nop

addu $t4,$t4,$t3 //t4=0034

nop

ori $t5,$t4,0x1234

subu $t4,$t4,$t3

nop

sw $t1,0($t4)

addu $t4,$t4,$t3

subu $t4,$t4,$t3

nop

lw $t2,0($t4)

期望输出：

@00003000: $ 9 <= 00001000

@00003004: $10 <= 00002000

@00003008: $11 <= 00000004

@0000300c: $12 <= 00003000

@00003014: $12 <= 00003004

@0000301c: $13 <= 00003234

@00003020: $12 <= 00003000

@00003000: $ 9 <= 00000010

@00003004: $10 <= 00000020

@00003008: $11 <= 00000004

@0000300c: $12 <= 00000030

@00003014: $12 <= 00000034

@0000301c: $13 <= 00001234

@00003020: $12 <= 00000030

@00003028: *00000030 <= 00000010

@0000302c: $12 <= 00000034

@00003030: $12 <= 00000030

@00003038: $10 <= 00000010

19.26

ori $t1,$0,4

jal tag1

nop

addu $t1,$t1,$t1

tag1:

addu $t2,$31,$t1

jal tag2

nop

addu $t1,$t1,$t1

tag2:

ori $t3,$31,0xff00

jal tag3

nop

addu $t1,$t1,$t1

tag3:

期望输出：

@00003000: $ 9 <= 00000004

@00003004: $31 <= 0000300c

@00003010: $10 <= 00003010

@00003014: $31 <= 0000301c

@00003020: $11 <= 0000ff1c

@00003024: $31 <= 0000302c

@00003000: $ 9 <= 00000004

@00003004: $31 <= 0000300c

@00003010: $10 <= 00003010

@00003014: $31 <= 0000301c

@00003020: $11 <= 0000ff1c

@00003024: $31 <= 0000302c

20,21,27,28.

ori $t1,$0,0x0010

ori $t2,$0,0x0020

ori $t3,$0,0x0004

addu $t4,$t1,$t2

nop

nop

addu $t4,$t4,$t3 //t4=0034

nop

nop

ori $t5,$t4,0x1234

subu $t4,$t4,$t3

nop

nop

sw $t1,0($t4)

addu $t4,$t4,$t3

subu $t4,$t4,$t3

nop

nop

lw $t2,0($t4)

期望输出：

@00003000: $ 9 <= 00001000

@00003004: $10 <= 00002000

@00003008: $11 <= 00000004

@0000300c: $12 <= 00003000

@00003014: $12 <= 00003004

@0000301c: $13 <= 00003234

@00003020: $12 <= 00003000

@00003000: $ 9 <= 00000010

@00003004: $10 <= 00000020

@00003008: $11 <= 00000004

@0000300c: $12 <= 00000030

@00003014: $12 <= 00000034

@0000301c: $13 <= 00001234

@00003020: $12 <= 00000030

@00003028: *00000030 <= 00000010

@0000302c: $12 <= 00000034

@00003030: $12 <= 00000030

@00003038: $10 <= 00000010

22,30.

ori $t1,$0,0x1234

sw $t1,0($1)

sw $t1,4($0)

lw $t2,0($0)

nop

nop

addu $t2,$t2,$t2

lw $t3,0($0)

nop

nop

ori $t3,$t3,0xfff0

lw $t4,0($0)

nop

nop

lw $t4,0($t4)

期望输出：

@00003000: $ 9 <= 00001234

@00003004: *00000000 <= 00001234

@00003008: *00000004 <= 00001234

@0000300c: $10 <= 00001234

@00003018: $10 <= 00002468

@0000301c: $11 <= 00001234

@00003028: $11 <= 0000fff4

@0000302c: $12 <= 00001234

@00003038: $12 <= 00000000

31,32,33,34

ori $t1,$0,0x1234

ori $t2,$0,0x0004

addu $t3,$t1,$t2

sw $t1,0($0)

lw $t4,0($0)

sw $t3,4($0)

nop

sw $t4,8($0)

jal tag

nop

addu $t1,$t1,$t1

tag:

nop

sw $31,12($0)

期望输出：

@00003000: $ 9 <= 00001234

@00003004: $10 <= 00000004

@00003008: $11 <= 00001238

@0000300c: *00000000 <= 00001234

@00003010: $12 <= 00001234

@00003014: *00000004 <= 00001238

@0000301c: *00000008 <= 00001234

@00003020: $31 <= 00003028

@00003030: *0000000c <= 00003028

2.暂停机制测试

用例编号

当前指令

前序指令

冲突寄存器

1

b

cal_r

rs/rt

2

b

cal_i

rs/rt

3

b

load

rs/rt

4

b

load

xxx

rs/rt

5

cal_r

load

rs

6

cal_i

load

rs

7

load

load

rs

8

store

load

rs

9

jr/jalr

cal_r

rs

10

jr/jalr

cal_i

rs

11

jr/jalr

load

rs

12

jr/jalr

load

xxx

rs

13

b

mf

rs/rt

14

jr/jalr

mf

rs

15

MD

load

rs/rt

16

ALLMD

busy/MD

/

测试代码：

1.

ori $t1,$0,0x3000

addu $t2,$t1,$zero

beq $t1,$t2,tag

nop

addu $t3,$t1,$t2

tag:

期望输出：

@00003000: $ 9 <= 00003000

@00003004: $10 <= 00003000

2.

ori $t1,$0,0x3000

ori $t2,$0,0x3000

beq $t1,$t2,tag

nop

addu $t3,$t1,$t2

tag:

期望输出：

@00003000: $ 9 <= 00003000

@00003004: $10 <= 00003000

3.

ori $t1,$0,0x3000

sw $t1,0($0)

lw $t2,0($0)

beq $t1,$t2,tag

nop

addu $t3,$t1,$t2

tag:

期望输出：

@00003000: $ 9 <= 00003000

@00003004: *00000000 <= 00003000

@00003008: $10 <= 00003000

4.

ori $t1,$0,0x3000

sw $t1,0($0)

lw $t2,0($0)

nop

beq $t1,$t2,tag

nop

addu $t3,$t1,$t2

tag:

期望输出：

@00003000: $ 9 <= 00003000

@00003004: *00000000 <= 00003000

@00003008: $10 <= 00003000

5.

ori $t1,$0,0x3000

sw $t1,0($0)

lw $t2,0($0)

addu $t3,$t1,$t2

期望输出：

@00003000: $ 9 <= 00003000

@00003004: *00000000 <= 00003000

@00003008: $10 <= 00003000

@0000300c: $11 <= 00006000

6.

ori $t1,$0,0x3000

sw $t1,0($0)

lw $t2,0($0)

ori $t3,$0,0x3000

期望输出：

ori $t1,$0,0x3000

sw $t1,0($0)

lw $t2,0($0)

ori $t3,$t2,0x3000

7.

ori $t1,$0,0x1000

sw $t1,0($0)

sw $t1,0($t1)

lw $t2,0($0)

lw $t3,0($t2)

期望输出：

@00003000: $ 9 <= 00001000

@00003004: *00000000 <= 00001000

@00003008: *00001000 <= 00001000

@0000300c: $10 <= 00001000

@00003010: $11 <= 00001000

8.

ori $t1,$0,0x1000

sw $t1,0($0)

lw $t2,0($0)

sw $t1,0($t2)

期望输出:

@00003000: $ 9 <= 00001000

@00003004: *00000000 <= 00001000

@00003008: $10 <= 00001000

@0000300c: *00001000 <= 00001000

9.

ori $t1,$0,0x3014

addu $t2,$t1,$0

jr $t2

nop

addu $t1,$t1,$0

addu $t1,$t1,$t1

期望输出：

@00003000: $ 9 <= 00003014

@00003004: $10 <= 00003014

@00003014: $ 9 <= 00006028

10.

ori $t1,$0,0x3014

ori $t2,$t1,0x0000

jr $t2

nop

addu $t1,$t1,$0

addu $t1,$t1,$t1

期望输出：

@00003000: $ 9 <= 00003014

@00003004: $10 <= 00003014

@00003014: $ 9 <= 00006028

11.

ori $t1,0x3018

sw $t1,0($0)

lw $t2,0($0)

jr $t2

nop

addu $t1,$t1,$0

addu $t1,$t1,$t1

期望输出：

@00003000: $ 9 <= 00003018

@00003004: *00000000 <= 00003018

@00003008: $10 <= 00003018

@00003018: $ 9 <= 00006030

12.

ori $t1,0x301c

sw $t1,0($0)

lw $t2,0($0)

nop

jr $t2

nop

addu $t1,$t1,$0

addu $t1,$t1,$t1

期望输出：

@00003000: $ 9 <= 0000301c

@00003004: *00000000 <= 0000301c

@00003008: $10 <= 0000301c

@0000301c: $ 9 <= 00006038

13.

addi $t1,$0,2

addi $t2,$t0,1

mult $t1,$t2

mflo $t3

beq $t1,$t3,flag

nop

add $t1,$t1,$t1

flag:

add $t1,$t1,$t1

期望输出：

@00003000: $ 9 <= 00000002

@00003004: $10 <= 00000001

@0000300c: $11 <= 00000002

@0000301c: $ 9 <= 00000004

14.

addi $t1,$0,1

addi $t2,$t0,0x301c

mult $t1,$t2

mflo $t3

jr $t3

nop

add $t1,$t1,$t1

flag:

add $t1,$t1,$t1

期望输出：

@00003000: $ 9 <= 00000001

@00003004: $10 <= 0000301c

@0000300c: $11 <= 0000301c

@0000301c: $ 9 <= 00000002

15.

addi $t1,$0,10

sw $t1,0($0)

lw $t2,0($0)

mult $t1,$t2

mflo $t3

期望输出：

@00003000: $ 9 <= 0000000a

@00003004: *00000000 <= 0000000a

@00003008: $10 <= 0000000a

@00003010: $11 <= 00000064

三、思考题

（一）为什么需要有单独的乘除法部件而不是整合进ALU？为何需要有独立的HI、LO寄存器？

因为MD类指令需要额外设置运算延迟，单独的乘除法部件更容易实现。同时MD指令计算结果为64位，而ALU的结果普遍都是32位，若仍要用ALU计算则要将ALU结果改为64位，那么就需要修改关于独立的HI、LO寄存器，违背了“高内聚，低耦合”的原则。

由于MD指令得到的结果为64位，将其分为两个32位寄存器来存储，对于乘法存储高32位和低32位，对于除法存储低余数和商，有了HI和LO方便获取MD指令计算后所需要的结果，也得以实现mf、mt指令。

（二）参照你对延迟槽的理解，试解释“乘除槽”

对于乘除模块，在进行MD指令的计算过程中，后续若有关于乘除指令，而乘除模块仍处于start或busy则需暂停。那么就可以类似延迟槽行为，在MD指令后接上与乘除无关的指令，充分利用CPU的性能。

（三）举例说明并分析何时按字节访问内存相对于按字访问内存性能上更有优势。（Hint： 考虑C语言中字符串的情况）

当对字符串进行处理时，一个字符占用一个字节，四个字符为一个字。若字符串中字符个数为5个，按字访存，需要2个字，8个字节，按字节访存，仅需要5个。可见按字访存会浪费内存空间。

（四）在本实验中你遇到了哪些不同指令类型组合产生的冲突？你又是如何解决的？相应的测试样例是什么样的？如果你是手动构造的样例，请说明构造策略，说明你的测试程序如何保证覆盖了所有需要测试的情况；如果你是完全随机生成的测试样例，请思考完全随机的测试程序有何不足之处；如果你在生成测试样例时采用了特殊的策略，比如构造连续数据冒险序列，请你描述一下你使用的策略如何结合了随机性达到强测的效果。

如上面第二大点中已列出冲突指令组合以及测试样例，通过Fw_Controller模块，分析传入的各级寄存器编号以及指令类型，输出相应的转发控制信号和暂停控制信号。

通过分析本次要求的各个指令，将会产生冲突的指令写入表格中，再一一列出样例进行测试，先写一条指令再在相应行数后写入一个会与这条指令所改变寄存器冲突的指令，构成冲突，再通过观察输出结果判断是否成功。

（五）为了对抗复杂性你采取了哪些抽象和规范手段？这些手段在译码和处理数据冲突的时候有什么样的特点与帮助？

采用宏定义，将各指令的op、func提前定义好，避免后续一堆数字不好分辨指令。同时利用模块Decoder将当前指令译码并分类，得到当前指令类型以进入Controller得到控制信号，避免了代码过长，并且在后续处理转发或暂停时可直接利用指令类型进行判断，不用将该类型所有指令列出，从而使得逻辑更清晰。并且在加入新指令时只需要将其归类便可直接处理好冲突。

Sharpzzz
关注
MIPS架构：一种计算机体系结构解析
2301_79326510的博客
09-21 819
例如，lw（load word）指令用于将内存中的数据加载到寄存器中，sw（store word）指令用于将寄存器中的数据存储到内存中。例如，add（addition）指令用于将两个寄存器中的值相加并将结果存储到目标寄存器中，sub（subtraction）指令用于进行减法运算。加载/存储体系结构：MIPS采用了加载/存储体系结构，即只有专门的加载和存储指令才能访问内存中的数据。例如，beq（branch if equal）指令在两个寄存器的值相等时进行跳转，j（jump）指令用于无条件跳转到指定的地址。
MIPS架构
qq_35163838的博客
04-02 4083
当今处理器有四大架构，一个是以 intel 和 AMD 为代表的 x86 架构，另一个是手机，平板等移动处理器所使用的 ARM 架构，再有就是当今发展趋势良好的开源架构 RISC-V，最后一个便是我国龙芯处理器所选择的 MIPS 架构。这四大处理器架构中，x86 和 ARM 是商业化进程最为优秀的两大架构，RISC-V 则凭借其开源优势顺应当前火热的物联网和 AI 发展趋势，MIPS 作为最早推出...
基于MIPS架构的5级流水线CPU设计与Verilog实现
最新发布
weixin_42608299的博客
05-22 740
在现代计算机体系结构领域，MIPS（Microprocessor without Interlocked Pipeline Stages，即无互锁流水级微处理器）架构因其简洁和高效而占据了重要的地位。MIPS架构最初由MIPS计算机系统公司于1981年开发，旨在提供一种能够适用于各种计算环境的处理器设计。Verilog是一种硬件描述语言（HDL），它允许设计者以文本形式描述电子系统的结构和行为。Verilog语法包括模块定义、端口声明、信号赋值、数据流、行为描述以及各种构造语句。
MIPS架构学习笔记
weixin_30898109的博客
01-14 845
MIPS架构学习笔记 来源: ChinaUnix博客 日期： 2007.03.13 23:18 (共有条评论) 我要评论 MIPS架构学习笔记 张驿风 20060905 最近在学习MIPS架构，在系统计算...
MIPS体系结构简介
m0_60638433的博客
05-06 4580
MIPS架构的简单讨论
云醉月-楚狼
03-20 1348
MIPS架构的简单讨论  以BIOS的经验开始接触MIPS的东西，项目也在进行中。抽空给部门的人做一个report，简单的列出来一些要讲的东西，ppt也懒得做了。这里仅作为一个大纲吧。 一、RISC和CISC 1、  由来，精简过程 2、  CISC和RISC的比较   比较内容 CISC RISC 指令系统 复杂
华中科技大学计算机组成原理--24条指令MIPS单周期CPU
05-21
而"cs3410.jar"则可能是实验平台的软件，包含了MIPS指令模拟器，让学生能够在虚拟环境中实现和测试自己的CPU设计。 通过这个实验，学生不仅可以理解MIPS指令的执行过程，还能了解到CPU的内部结构和工作原理，包括...
一个MIPS流水线CPU的设计-综合文档
05-23
在计算机体系结构中，MIPS（Microprocessor without Interlocked Pipeline Stages）是一种广泛使用的精简指令集计算机（RISC）架构。MIPS流水线CPU设计是实现高效计算性能的关键技术，它通过将CPU操作分解为多个阶段...
MIPS多周期流水化处理器-基于FPGA的MIPS架构的CPU设计(5级流水线CPU)+项目源码+文档说明+报告
01-03
设计一个基于MIPS架构的基本CPU，并能下载到FPGA上。利用所设计的CPU能够执行相应的程序，并能返回正确结果。 2. 扩展完成以下内容：设计深度为5流水线CPU。 5个流水段分别命名为IF(取指),ID（指令译码）,EXE...
cpu_1.rar_MIPS 单周期_cpu设计_mips cpu_单周期CPU设计_单指令cpu
09-21
在这个“cpu_1.rar”压缩包中，包含了关于MIPS单周期CPU设计的相关资料，可能是电路图、Verilog或VHDL代码、设计文档等，用于实现MIPS架构中的11条基本指令。这11条指令通常包括数据处理指令（如加法、减法）、加载/...
MIPS单周期CPU设计(24条指令)(HUST) 《计算机组成原理》（头歌实验答案）
12-05
在该文件标题《MIPS单周期CPU设计(24条指令)(HUST)》中，我们不难看出，文件内容涵盖了基于MIPS架构的单周期CPU设计，并特别指出了支持的指令数量为24条。HUST很可能指的是华中科技大学，这表明该文档是为该大学的...
MIPS体系结构
04-28
MIPS体系结构，《see MIPS run》的中文版，翻译比较准确，值得龙芯开发人员参考
MIPS 指令集.pdf
01-09
mips指令集文档，适合做mips架构开发. MIPS(Million Instructions Per Second)：单字长定点指令平均执行速度 Million Instructions Per Second的缩写，每秒处理的百万级的机器语言指令数。这是衡量CPU速度的一个指标。像是一个Intel80386 电脑可以每秒处理3百万到5百万机器语言指令，即我们可以说80386是3到5MIPS的CPU。MIPS只是衡量CPU性能的指标。
MIPS指令集手册
10-10
该文档为标准MIPS指令集的手册，英文版，内容详细清晰
MIPS指令集
11-05
MIPS指令集
计算机组成原理与接口技术：基于MIPS架构
11-25
计算机组成原理与接口技术：基于MIPS架构 左冬红 高清pdf 带书签
MIPS架构与指令简介
baidu_34971492的博客
06-24 3290
MIPS架构与指令简介1 什么是MIPS? MIPS是世界上很流行的一种RISC处理器。MIPS的意思是“无内部互锁流水级的微处理器”(Microprocessor witho...
基于MIPS指令系统的处理器设计
zgmeimouren的博客
06-28 1139
MIPS架构的处理器设计，实现了5条指令lw，sw，j，add，sub，控制器为组合逻辑设计
MIPS架构与汇编语言快速入门
ivan240的专栏
04-30 3262
http://blog.tianya.cn/blogger/post_show.asp?BlogID=1915807&PostID=18868775  MIPS架构与汇编语言快速入门　　━ 译自伊利诺大学网页。有内容删减和增加。 原文链接为： http://logos.cs.uic.edu/366/notes/MIPS%20Quick%20Tutorial.htm　　　　译者：Clar
MIPS架构嵌入式实验平台设计文档
资源摘要信息:"本文件为一款基于MIPS架构的嵌入式实验平台的行业文档，详细介绍了该实验平台的设计思路、工作原理以及使用方法。MIPS架构是一种精简指令集计算机(RISC)处理器架构，广泛应用于嵌入式系统领域。该文件...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
