Linux串口通信1——96-N-8-1 格式

一、串口协议

（1）串口通信的定义

串口通信(Serial Communication)，是指外设和计算机间通过数据信号线、地线等按位进行传输数据的一种通信方式，属于串行通信方式。串口是一种接口标准，它规定了接口的电气标准，没有规定接口插件电缆以及使用的协议。

（2）接口标准

串口通信的接口标准有很多，有 RS-232C、RS-232、RS-422A、RS-485 等。常用的就是 RS-232 和 RS-485。RS-232其实是 RS-232C 的改进，原理是一样的。这里我们就以 RS-232C 接口进行分析。RS-232C 是 EIA（美国电子工业协会）1969 年修订 RS-232C 标准。

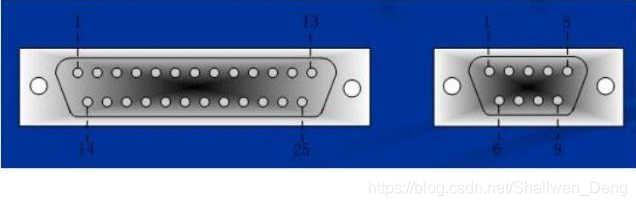

RS-232C定义了数据终端设备（DTE）与数据通信设备（DCE）之间的物理接口标准。RS-232C 接口规定使用 25 针连接器，简称 DB25，连接器的尺寸及每个插针的排列位置都有明确的定义，如下图所示：

RS-232C 还有一种 9 针的非标准连接器接口，简称 DB9。串口通信使用的大多都是 DB9 接口。DB25 和 DB9 接头有公头和母头之分，其中带针状的接头是公头，而带孔状的接头是母头。

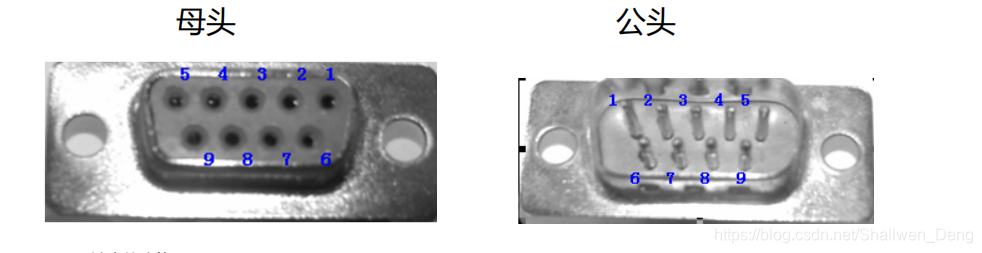

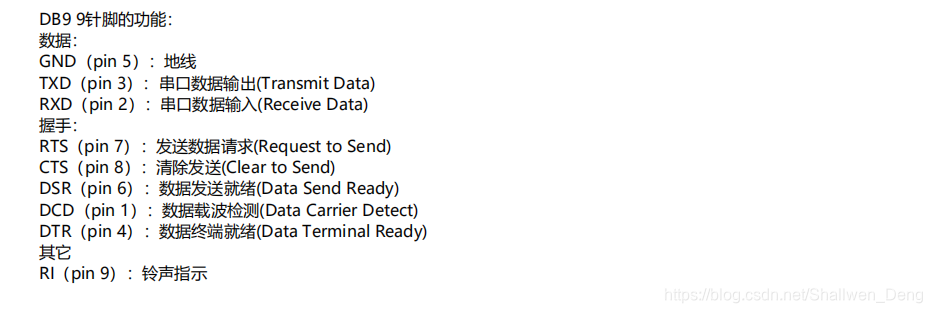

从图中可以看到公头和母头的管脚定义顺序是不一样，这一点需要特别注意。这些管脚都有什么作用呢？9 针串口常用管脚的功能说明如下图所示：

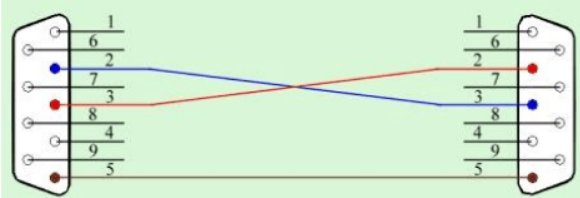

数据通信最少需要3根线： TXD RXD GND
在串口通信中，通常我们只使用 2、3、5 三个管脚，即 TXD、RXD、GND，其他管脚功能大家看不明白也没关系。

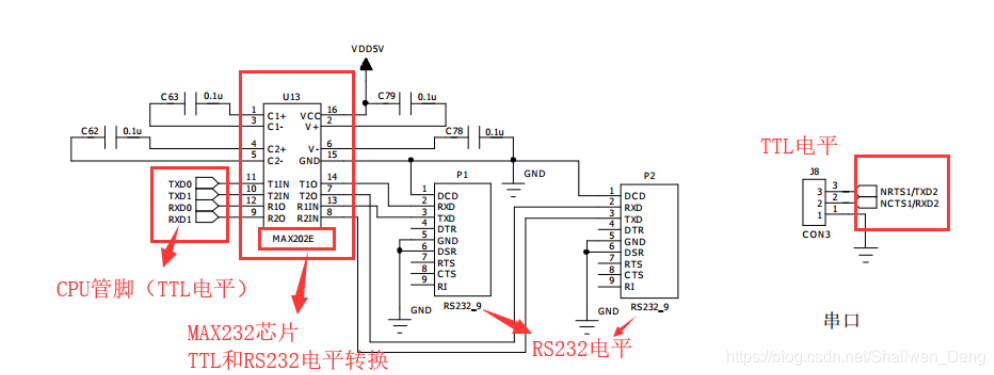

（3）TTL 电平和 RS232 电平

一、TTL 电平标准

• 输入 L：<1.2V ；H：>2.0V
• 输出 L：<0.8V ；H：>2.4V

CPU输入低于1.2V就认为是0，高于2.0V就认为是1；输出低电平要小于0.8V，高电平要大于2.4V。

二、RS232 电平标准

在 TXD 和 RXD 数据线上：
