一、加载.gltf文件(模型加载全流程)

1、加载.gltf文件

gltf模型加载器GLTFLoader.js
相机参数根据需要设置
加载gltf的时候，webgl渲染器编码方式设置

1.1、引入`GLTFLoader.js`

在three.js官方文件的**examples/jsm/子文件loaders/**目录下，可以找到一个文件GLTFLoader.js，这个文件就是three.js的一个扩展库，专门用来加载gltf格式模型加载器。

// 引入gltf模型加载库GLTFLoader.js
import { GLTFLoader } from 'three/addons/loaders/GLTFLoader.js';

1.2、gltf加载器`new GLTFLoader()`

// 创建GLTF加载器对象
const loader = new GLTFLoader();

1.3、gltf加载器方法`.load()`

通过gltf加载器方法.load()就可以加载外部的gltf模型。

执行方法.load()会返回一个gltf对象，作为参数2函数的参数，改gltf对象可以包含模型、动画等信息，本节课你只需要先了解gltf的场景属性gltf.scene,该属性包含的是模型信息，比如几何体BufferGometry、材质Material、网格模型Mesh。

loader.load( 'gltf模型.gltf', function ( gltf ) {
  console.log('控制台查看加载gltf文件返回的对象结构',gltf);
  console.log('gltf对象场景属性',gltf.scene);
  // 返回的场景对象gltf.scene插入到threejs场景中
  scene.add( gltf.scene );
})

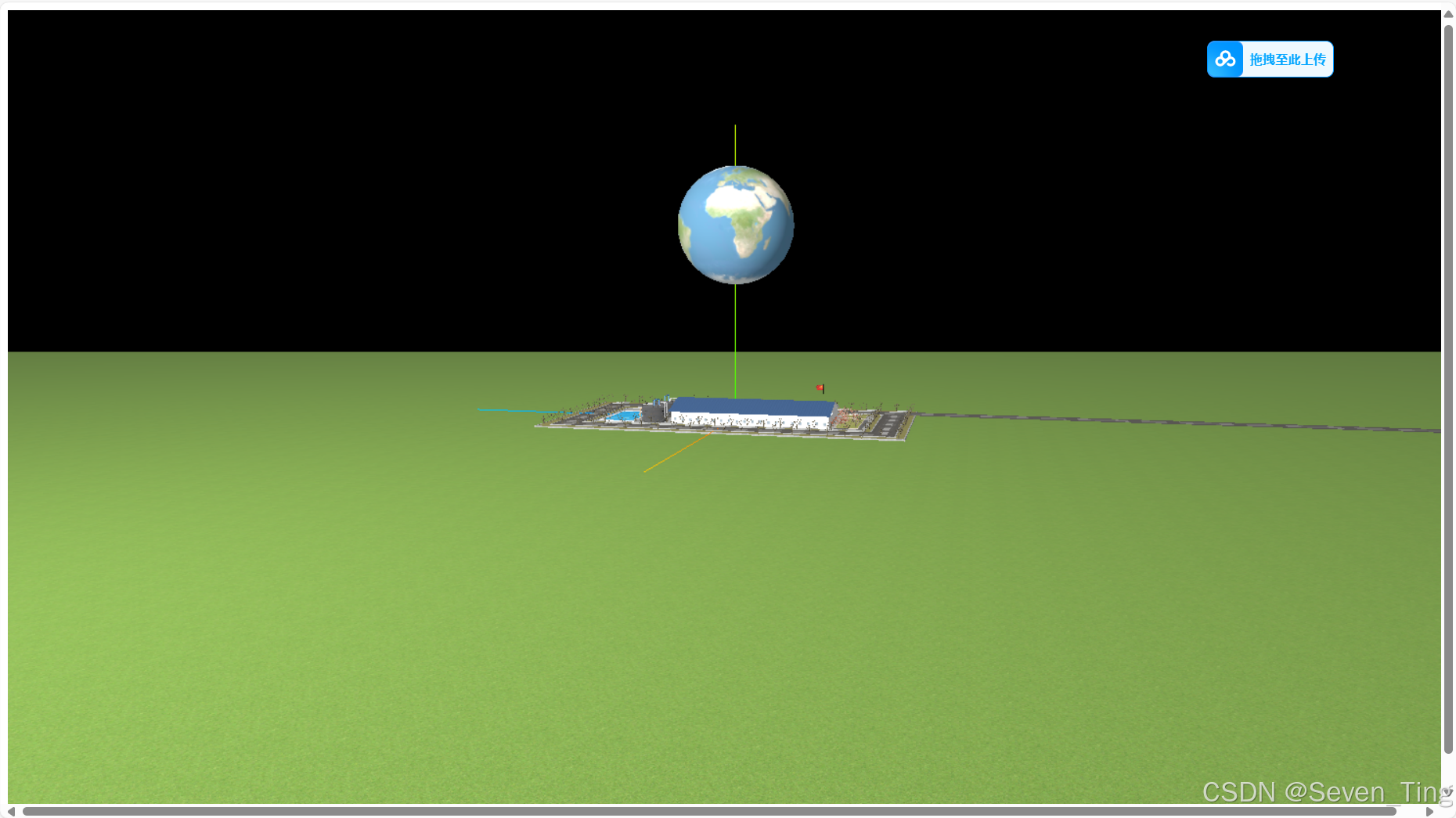

1.4、全部代码

import * as THREE from 'three';
import { GLTFLoader } from 'three/addons/loaders/GLTFLoader.js';

const loader = new GLTFLoader;
const group = new THREE.Group()
loader.load('./工厂.gltf',function(gltf){
    group.add(gltf.scene)
})

export default group

2、相机选择(正投影`OrthographicCamera`和透视投影`PerspectiveCamera`)

如果你想预览一个三维场景，一般有正投影相机OrthographicCamera和透视投影相机PerspectiveCamera可供选择。不过大部分3D项目，比如一般都是使用透视投影相机PerspectiveCamera，比如游戏、物联网等项目都会选择透视投影相机PerspectiveCamera。

如果你希望渲染的结果符合人眼的远小近大的规律，毫无疑问要选择透视投影相机，如果不需要模拟人眼远小近大的投影规律，可以选择正投影相机。

3、尺寸概念

项目开发的时候，程序员对一个模型或者说一个三维场景要有一个尺寸的概念，不用具体值，要有一个大概印象。

一般通过三维建模软件可以轻松测试测量模型尺寸，比如作为程序员你可以用三维建模软件blender打开gltf模型，测量尺寸。

4、单位问题

three.js的世界并没有任何单位，只有数字大小的运算。

obj、gltf格式的模型信息只有尺寸，并不含单位信息。

不过实际项目开发的时候，一般会定义一个单位，一方面甲方、前端、美术之间更好协调，甚至你自己写代码也要有一个尺寸标准。比如一个园区、工厂，可以m为单位建模，比如建筑、人、相机都用m为尺度去衡量，如果单位不统一，就需要你写代码,通过.scale属性去缩放

5、设置合适的相机参数

通过gltf加载完成，模型后，你还需要根据自身需要，设置合适的相机参数，就好比你拍照，你想拍摄一个石头，肯定要把相机对着石头，如果希望石头在照片上占比大，就要离石头近一些。

相机位置怎么设置，你就类比你的眼睛，如果你想模拟人在3D场景中漫游，那么很简单，你把相机放在地面上，距离地面高度和人身高接近即可。

如果你想看到工厂的全貌，你可以理解为你坐着无人机向下俯瞰，简单说，相比人漫游工厂，整体预览工厂相机距离工厂距离更远一些，否则你也看不到全貌，当然过于远了，你就看不清工厂了。

以课程工厂为例，先设定一个小目标，我们希望工厂能够居中显示在canvas画布上，并且保证可以整体预览。

下面以透视投影相机PerspectiveCamera为例说明。

5.1、相机位置`.position`

工厂尺寸范围大概200米数量级，那么如果想整体预览观察工厂所有模型，那很简单，第一步，把camera.position的xyz值统统设置为几百即可，比如(200, 200, 200)。

具体xyz值，你可以通过OrbitControls可视化操作调整，然后浏览器控制台记录相机参数即可。

camera.position.set(200, 200, 200);

5.2、某位置在canvas画布居中

你需要工厂那个位置在canavs画布上居中，直接把camera.lookAt()指向哪个坐标。

如果美术建模，把工厂整体居中，也就是说模型的几何中心，大概位于世界坐标原点。你设置camera.lookAt(0,0,0),相机视线指向坐标原点。

camera.lookAt(0, 0, 0);

注意相机控件OrbitControls会影响lookAt设置，注意手动设置OrbitControls的目标参数


camera.lookAt(100, 0, 0);
// 设置相机控件轨道控制器OrbitControls
const controls = new OrbitControls(camera, renderer.domElement);
// 相机控件.target属性在OrbitControls.js内部表示相机目标观察点，默认0,0,0
// console.log('controls.target', controls.target);
controls.target.set(100, 0, 0);
controls.update();//update()函数内会执行camera.lookAt(controls.targe)

5.3、远裁截面`far`参数

近裁截面near和远裁截面far，要能包含你想渲染的场景，否则超出视锥体模型会被剪裁掉，简单说near足够小，far足够大，主要是far。

PerspectiveCamera(fov, aspect, near, far)

测量工厂尺寸大概几百的数量级，这里不用测具体尺寸，有个大概数量级即可，然后far设置为3000足够了。

const camera = new THREE.PerspectiveCamera(30, width / height, 1, 3000);

6、纹理贴图颜色偏差解决

three.js加载gltf模型的时候，可能会遇到three.js渲染结果颜色偏差，对于这种情况，你只需要修改WebGL渲染器默认的编码方式.outputEncoding即可

//解决加载gltf格式模型纹理贴图和原图不一样问题
renderer.outputEncoding = THREE.sRGBEncoding;

二、OrbitControls辅助设置相机参数

1、`OrbitControls`改变相机位置`.position`

通过OrbitControls旋转和缩放，本质上就是在改变透视投影相机PerspectiveCamera的位置.position。

渲染循环中不停地打印相机的位置属性，你可以通过相机控件旋转或缩放三维场景，同时通过浏览器控制台观察相机位置变化。

function render() {
  requestAnimationFrame(render);
  // 浏览器控制台查看相机位置变化
  console.log('camera.position',camera.position);
}
render();

2、通过`OrbitControls`设置相机位置`.position`

上节课关于相机整体预览三维场景代码设置的时候，第一步是根据渲染范围的数量级，大概设置相机的位置参数，其实第二部，相机位置具体参数，可以借助OrbitControls可视化旋转或缩放，然后选择一个合适的渲染效果，浏览器控制台记录下此时的相机位置。

camera.position.set(200, 200, 200);//第1步：根据场景渲染范围尺寸设置
camera.position.set(-144, 95, 95); //第2步：通过相机控件辅助设置OrbitControls

3、`OrbitControls`改变相机`.lookAt`观察目标

通过OrbitControls平移，OrbitControls的.target属性会发生变化，.target属性对应的就是透视投影相机PerspectiveCamera的.lookAt观察目标`。

function render() {
  requestAnimationFrame(render);
  // 浏览器控制台查看controls.target变化，辅助设置lookAt参数
  console.log('controls.target',controls.target);
}
render();

4、通过`OrbitControls`设置`.lookAt()`参数

camera.lookAt(100, 10, 10)

//相机控件
const controls = new OrbitControls(camera, renderer.domElement)
controls.target.set(100, 10, 10)
controls.addEventListener('change', function () {
    renderer.render(scene, camera)
})

5、全部代码：

import * as THREE from 'three';
import { OrbitControls } from 'three/addons/controls/OrbitControls.js';
//引入性能监视器stats.js
import Stats from 'three/addons/libs/stats.module.js';
import  cube from './group.js'


//场景
const scene = new THREE.Scene();
scene.add(cube);

//添加辅佐坐标系
const axesHelper = new THREE.AxesHelper(150);
scene.add(axesHelper);

//相机
let width = window.innerWidth;
let height = window.innerHeight;
const camera = new THREE.PerspectiveCamera(45, width / height, 1, 1000);
camera.position.set(132, 145, 10)
camera.lookAt(100, 10, 10)
scene.add(camera);

const pointLight = new THREE.PointLight('#fff', 5);
pointLight.intensity = 5
pointLight.decay = 0.0;
pointLight.position.set(400, 200, 100)
scene.add(pointLight)

const ml = new THREE.AmbientLight('#fff', 1.0);
scene.add(ml)

const pointLightHelper = new THREE.PointLightHelper(pointLight, 10);
scene.add(pointLightHelper)

//渲染器
const renderer = new THREE.WebGLRenderer();
renderer.setSize(width, height)
renderer.render(scene, camera)
renderer.outputEncoding = THREE.sRGBEncoding;
document.body.appendChild(renderer.domElement)

//相机控件
const controls = new OrbitControls(camera, renderer.domElement)
controls.target.set(100, 10, 10)
controls.addEventListener('change', function () {
    renderer.render(scene, camera)
})

function render() {
    renderer.render(scene, camera)
    requestAnimationFrame(render)
}

render()

window.onresize = function () {
    renderer.setSize(window.innerWidth, window.innerHeight);
    camera.aspect = window.innerWidth / window.innerHeight;
    camera.updateProjectionMatrix()
}

三、gltf不同文件形式(.glb)

.gltf格式模型文件，有不同的组织形式。

单独.gltf文件
单独.glb文件
.gltf + .bin + 贴图文件

这些不同形式的gltf模型，加载代码其实没啥区别。

// 单独.gltf文件
loader.load("../../工厂.gltf", function (gltf) {
    scene.add(gltf.scene);
})

2、Blender导出gltf不同形式

Blender三维建模软件，可以根据设置，以不同形式导出gltf模型，比如单独导出一个.gltf文件，比如单独导出一个.glb文件，比如导出形式为.gltf + .bin + 贴图多个文件

3、`.glb`文件

.glb是gltf格式的二进制形式文件，加载方式和.gltf没啥区别。

// 单独.glb文件
loader.load("../../工厂.glb", function (gltf) {
    scene.add(gltf.scene);
})

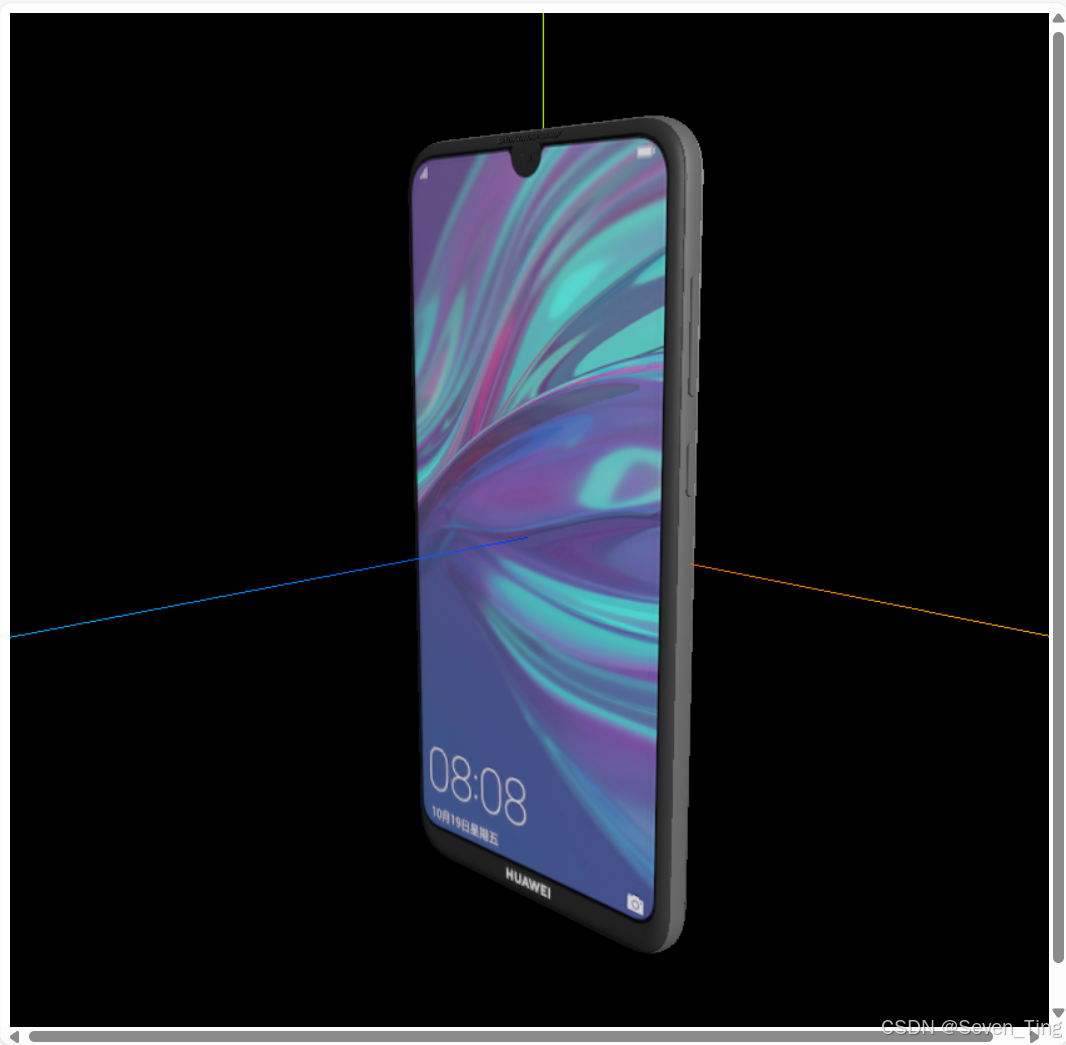

4、.gltf + .bin + 贴图文件

gltf模型的一些数据，是可以以单独文件形式存在的，比如纹理贴图单独存在，比如.bin包含gltf的顶点数据。

要注意的就是贴图等数据单独是一个文件的时候，注意不随随意改变子文件相对父文件gltf的目录，以免找不到资源。

// .gltf + .bin + 贴图文件
loader.load("../../工厂/工厂.gltf", function (gltf) {
    scene.add(gltf.scene);
})

四、模型命名(程序与美术协作)

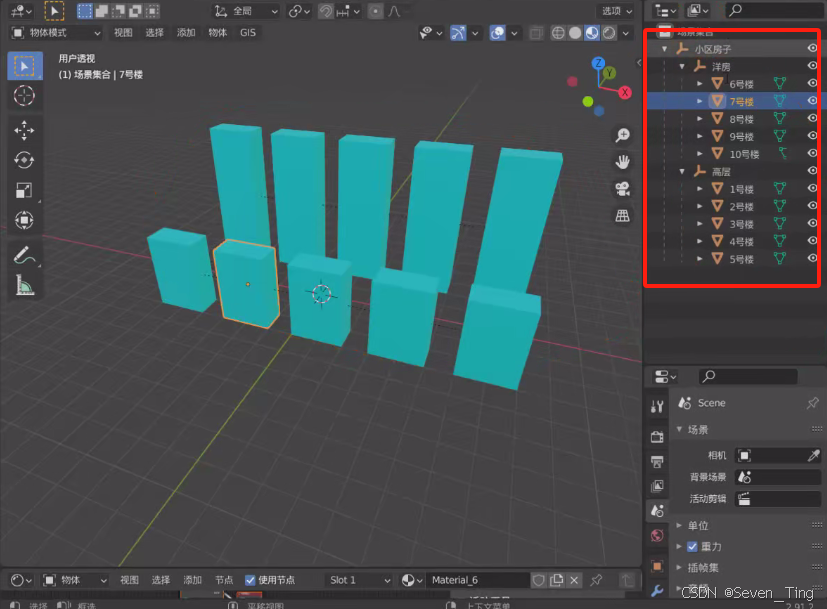

1、三维软件模型命名

课程提供了一个Blender的模型例子，你可以打开查看。

其实模型节点命名可以类比前后端API接口命名，web3d前端和后端对接需要命名接口，和3D美术对接，同样需要给一些模型节点命名。

模型命名可以使用汉字、英文、拼音其他语言形式。
如果使用汉字注意，有些三维建模软件可能存在导出乱码问题。

2、浏览器控制台查看3D模型树结构

加载gltf模型,通过gltf.scene可以获取模型的数据，你可以通过浏览器控制打印gltf.scene，然后和你三维建模软件中的模型目录树对比，比较两者的结构是否相同。

模型父对象节点可以用Object3D对象表示，也可以用组对象Group表示。
通过.children属性可以查看一个父对象模型的的所有子对象。
通过.name属性可以查看模型节点的名称

loader.load("./简易小区.glb", function (gltf) {
    console.log('场景3D模型树结构', gltf.scene);
    model.add(gltf.scene);
})

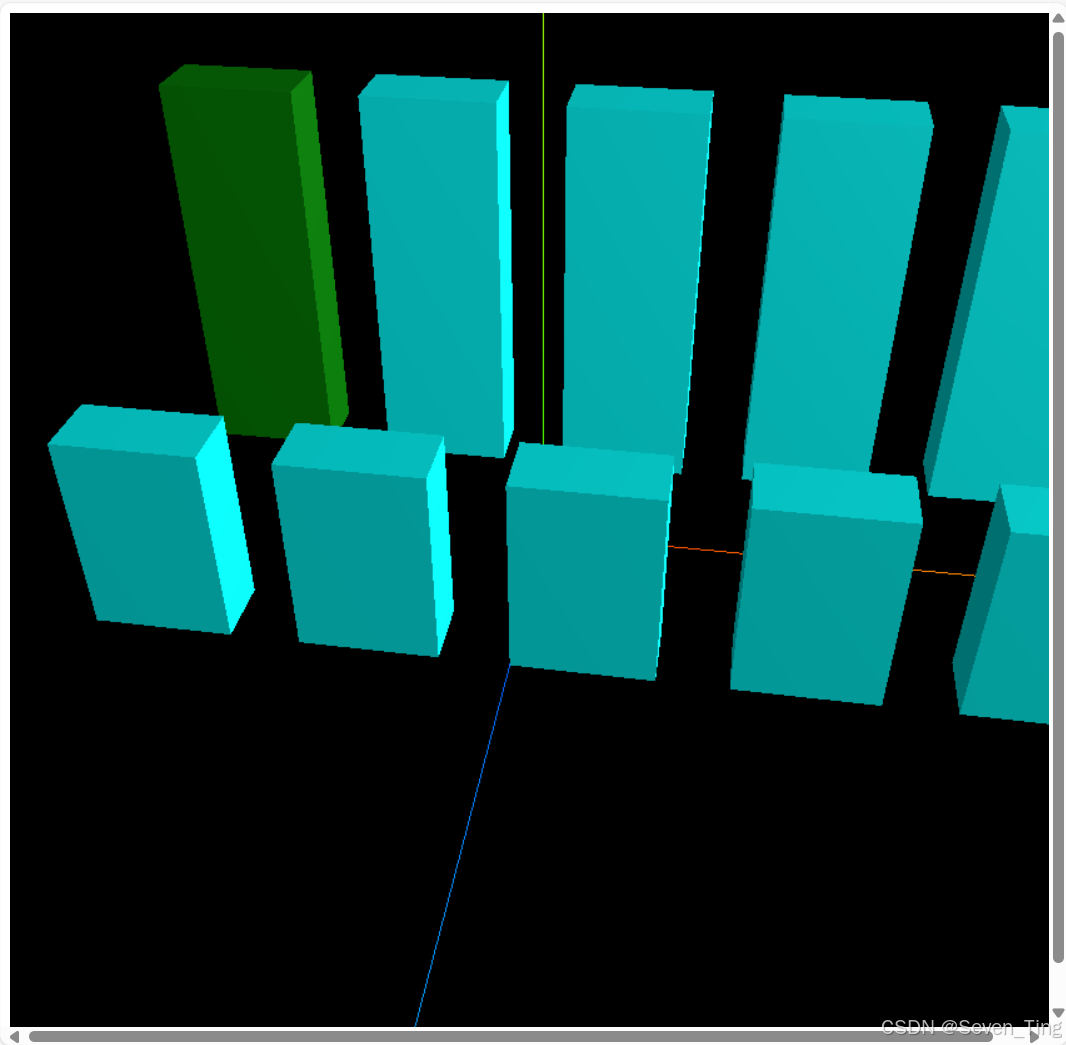

3、`.getObjectByName()`根据`.name`获取模型节点

一般三维建模软件的目录树，都有模型的名称，three.js加载外部模型，外部模型的名称体现为three.js对象的.name属性,three.js可以通过.getObjectByName()方法，把模型节点的名字.name作为改函数参数，快速查找某个模型对象。

// 返回名.name为"1号楼"对应的对象
const nameNode = gltf.scene.getObjectByName("1号楼");
nameNode.material.color.set(0xff0000);//改变1号楼Mesh材质颜色

import * as THREE from 'three';
// 引入gltf模型加载库GLTFLoader.js
import { GLTFLoader } from 'three/addons/loaders/GLTFLoader.js';
const loader = new GLTFLoader()
const group = new THREE.Group();
loader.load('./简易小区.glb', function (glb) {
    const nameNode = glb.scene.getObjectByName('1号楼')
    nameNode.material.color.set('green')
    group.add(glb.scene)
})
export default group

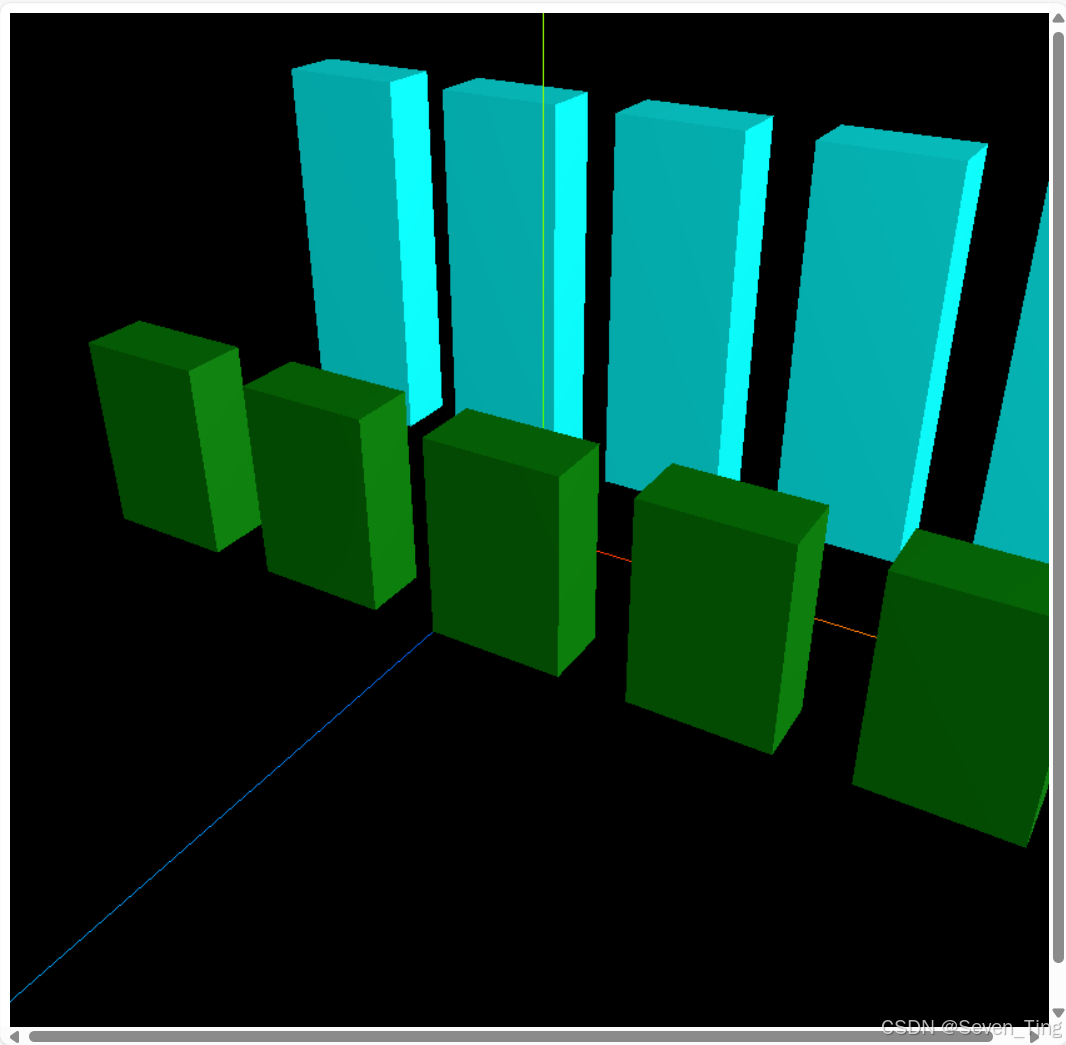

4、分组管理

对于大类，可以进行分组，这样更好管理，比如高层分为一组，洋房分为一组。如果这样做的好处是，程序员可以通过分类名称，快速获取所有模型，然后进行同样的渲染操作，比如洋房批量改变颜色。

//获得所有'洋房'房子的父对象
const obj = gltf.scene.getObjectByName('洋房');
console.log('obj', obj); //控制台查看返回结果
console.log('obj.children', obj.children);
// obj.children的所有子对象都是Mesh，改变Mesh对应颜色
obj.children.forEach(function (mesh) {
    mesh.material.color.set(0xffff00);
})

import * as THREE from 'three';
// 引入gltf模型加载库GLTFLoader.js
import { GLTFLoader } from 'three/addons/loaders/GLTFLoader.js';
const loader = new GLTFLoader()
const group = new THREE.Group();
loader.load('./简易小区.glb', function (glb) {
    const nameNode = glb.scene.getObjectByName('洋房')
    nameNode.children.forEach(function(mesh){
        mesh.material.color.set('green')
    })
    group.add(glb.scene)
})
export default group

五、递归遍历层级模型修改材质

加载一个外部模型，比如gltf模型，如果你想批量修改每个Mesh的材质，一个一个设置比较麻烦，可以通过递归遍历方法.traverse()批量操作更加方便。

1、递归遍历方法`.traverse()`

递归遍历gltf所有的模型节点。

// 递归遍历所有模型节点批量修改材质
gltf.scene.traverse(function(obj) {
    if (obj.isMesh) {//判断是否是网格模型
        console.log('模型节点',obj);
        console.log('模型节点名字',obj.name);
    }
});

2、查看gltf默认的材质

.obj、.gltf、.fbx等不同格式的模型，threejs加载默认的材质可能不同，不过也不用刻意记忆，通过浏览器控制台log打印即可console.log(obj.material)。

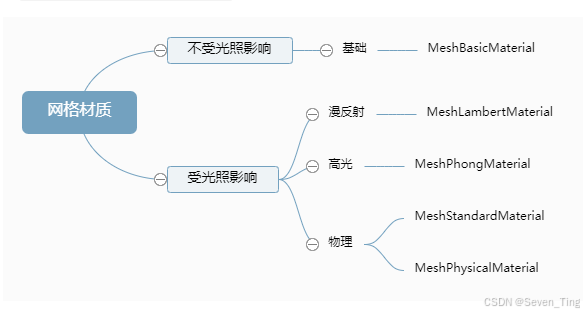

threejs解析gltf模型默认材质一般是MeshStandardMaterial或MeshPhysicalMaterial，相比较其它网格材质，这两个材质属于PBR物理材质，可以提供更加真实的材质效果

// 递归遍历所有模型节点批量修改材质
gltf.scene.traverse(function(obj) {
    if (obj.isMesh) {
        console.log('gltf默认材质',obj.material);
    }
});

3、批量修改gltf所有`Mesh`的材质

gltf.scene.traverse(function(obj) {
    if (obj.isMesh) {
        // 重新设置材质
        obj.material = new THREE.MeshLambertMaterial({
            color:0xffffff,
        });
    }
});

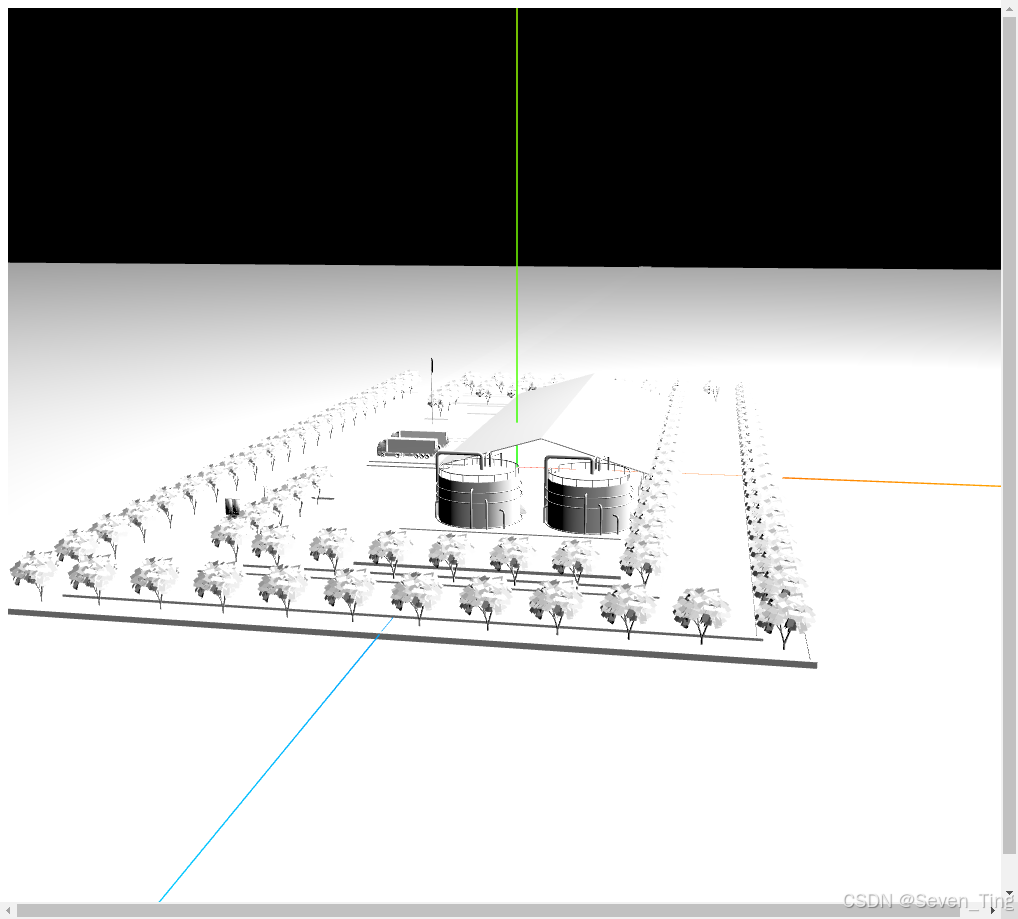

4、全部代码

import * as THREE from 'three';
import { GLTFLoader } from 'three/addons/loaders/GLTFLoader.js';

const loader = new GLTFLoader()
const group = new THREE.Group()
loader.load('./build/gc.gltf', function (gltf) {
    gltf.scene.traverse(function (obj) {
        if (obj.isMesh) {
            obj.material = new THREE.MeshLambertMaterial({
                color: '#fff'
            })
        }
    })
    group.add(gltf.scene)
})

export default group

六、外部模型材质是否共享的问题

美术通过三维建模软件，比如Blender绘制好一个三维场景以后，一些外观一样的Mesh，可能会共享一个材质对象。

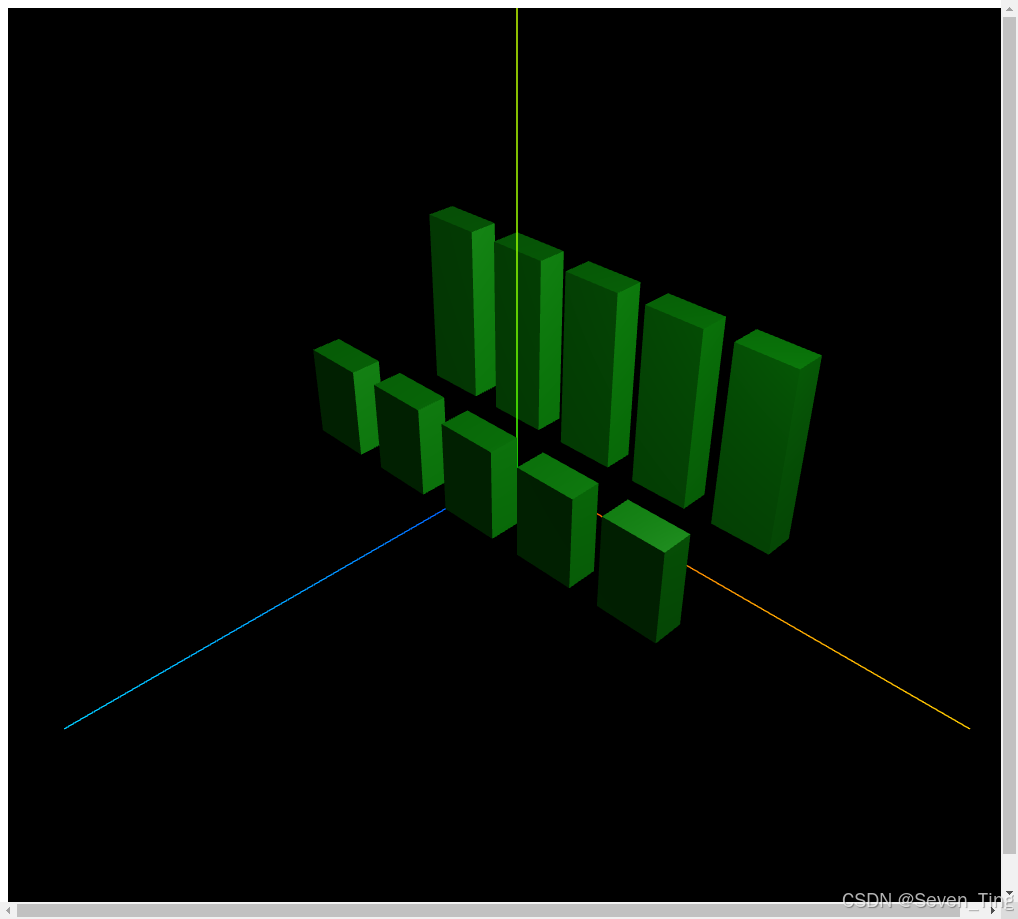

1、改变一个模型颜色其它模型跟着变化

由于楼房的Mesh共享了1号楼Mesh的材质，当你通过mesh1.material改变mesh1材质，本质上是改变所有楼Mesh的材质。

const mesh1 = gltf.scene.getObjectByName("1号楼");
//1. 改变1号楼Mesh材质颜色
mesh1.material.color.set(0xff0000);

全部代码

import * as THREE from 'three';
import { GLTFLoader } from 'three/addons/loaders/GLTFLoader.js';

const loader = new GLTFLoader()
const group = new THREE.Group()
loader.load('./build/简易小区-共享材质.glb', function (gltf) {
    const mesh1 = gltf.scene.getObjectByName('1号楼')
    mesh1.material.color.set('green')
    group.add(gltf.scene)
})

export default group

2、`.name`标记材质，判断两个mesh是否共享材质

通过.name标记材质，测试mesh1和mesh2是否共享了材质

    const mesh1 = gltf.scene.getObjectByName('1号楼')
    mesh1.material.name = '楼房材质'
    const mesh2 = gltf.scene.getObjectByName('2号楼')
    console.log('mesh2',mesh2.material.name);

3、解决问题方向

改变一个模型颜色其它模型跟着变化，是因为多个模型对象共享了材质，如果单独改变一个模型的材质，比如颜色，下面两个方案，可以任选其一。

三维建模软件中设置，需要代码改变材质的Mesh不要共享材质，要独享材质。
代码批量更改：克隆材质对象，重新赋值给mesh的材质属性

4、代码方式解决多个mesh共享材质的问题

//用代码方式解决mesh共享材质问题
gltf.scene.getObjectByName("小区房子").traverse(function (obj) {
    if (obj.isMesh) {
        // .material.clone()返回一个新材质对象，和原来一样，重新赋值给.material属性
        obj.material = obj.material.clone();
    }
});
mesh1.material.color.set(0xffff00);
mesh2.material.color.set(0x00ff00);

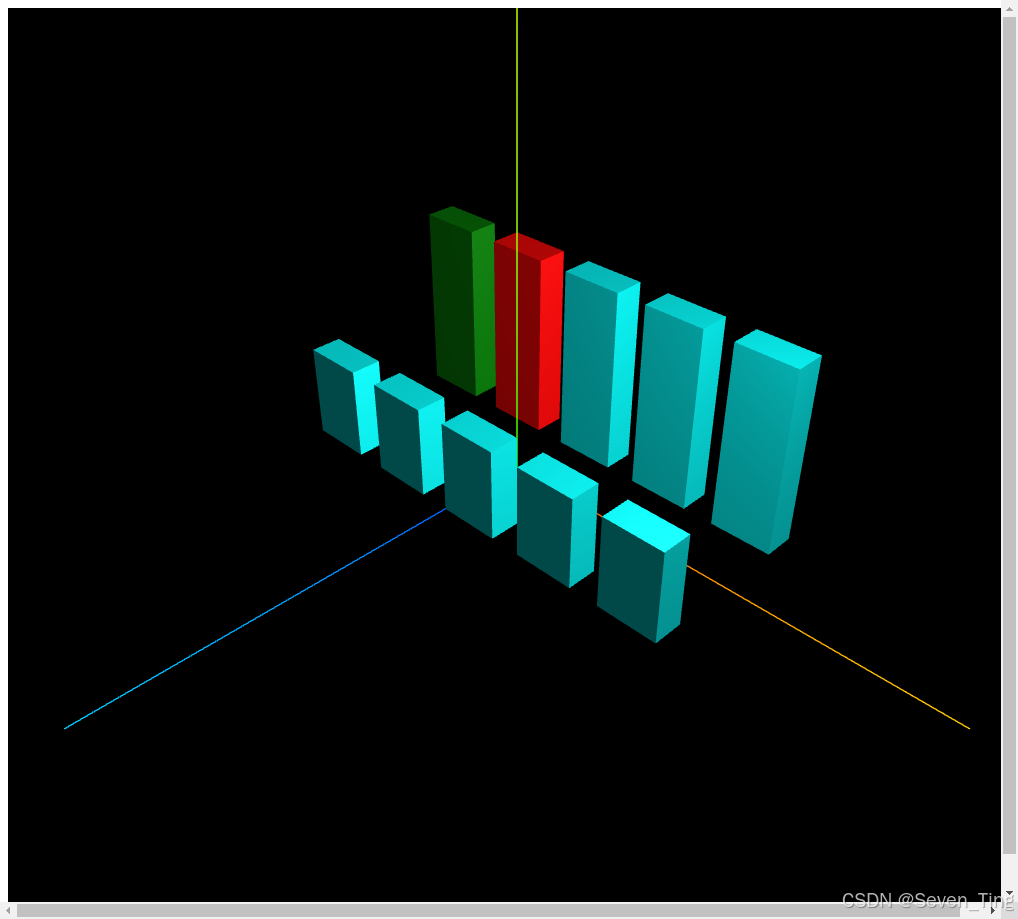

5、全部代码

import * as THREE from 'three';
import { GLTFLoader } from 'three/addons/loaders/GLTFLoader.js';

const loader = new GLTFLoader()
const group = new THREE.Group()
loader.load('./build/简易小区-共享材质.glb', function (gltf) {
    gltf.scene.getObjectByName("小区房子").traverse(function (obj) {
        if (obj.isMesh) {
            obj.material = obj.material.clone();
        }
    });
    let mesh1 = gltf.scene.getObjectByName('1号楼')
    mesh1.material.color.set('green')
    let mesh2 = gltf.scene.getObjectByName('2号楼')
    mesh2.material.color.set('red')
    group.add(gltf.scene)
})

export default group

七、纹理encoding和渲染器

注意：如果没有特殊需要，一般为了正常渲染，避免颜色偏差，threejs代码中需要颜色贴图.encoding和渲染器.outputEncoding属性值保持一致。

1、纹理对象`Texture`颜色空间编码属性`.encoding`

纹理对象Texture颜色空间编码属性.encoding有多个属性值，默认值是线性颜色空间THREE.LinearEncoding。

THREE.LinearEncoding：线性颜色空间
THREE.sRGBEncoding：sRGB 颜色空间

2、浏览器控制台查看`Texture.encoding`属性值

const texture = new THREE.TextureLoader().load('./earth.jpg');
texture.encoding = THREE.LinearEncoding;//默认值
// THREE.LinearEncoding变量在threejs内部表示数字3000
console.log('texture.encoding',texture.encoding);
// 修改为THREE.sRGBEncoding，
texture.encoding = THREE.sRGBEncoding;
// THREE.sRGBEncoding变量在threejs内部表示数字3001
console.log('texture.encoding',texture.encoding);

THREE.LinearEncoding、THREE.sRGBEncoding其实在theeejs内部都表示一个数字,具体可以查看src目录下constants.js的源码文件。

// constants.js源码部分截取
export const LinearEncoding = 3000;
export const sRGBEncoding = 3001;

3、gltf`map.encoding`值

threejs加载gltf模型，颜色贴图map属性.encoding的默认值是sRGB颜色空间THREE.sRGBEncoding。

// 查看gltf所有颜色贴图的.encoding值
gltf.scene.traverse(function(obj) {
    if (obj.isMesh) {
        if(obj.material.map){//判断是否存在贴图
            console.log('.encoding',obj.material.map.encoding);
        }
    }
});
// .encoding显示3001，说明是THREE.sRGBEncoding
console.log('.encoding',mesh.material.map.encoding);

4、WebGL渲染器`.outputEncoding`

.outputEncoding的默认值是线性空间THREE.LinearEncoding,和纹理对象.encoding默认值一样，如果颜色贴图.encoding的值是THREE.sRGBEncoding，为了避免颜色偏差，.outputEncoding的值也需要设置为THREE.sRGBEncoding。

//解决加载gltf格式模型颜色偏差问题
renderer.outputEncoding = THREE.sRGBEncoding;

注意！最新版本属性名字有改变。渲染器属性名.outputEncoding已经变更为.outputColorSpace，具体参考6.3小节最后说明

5、单独加载的颜色贴图设置`.encoding = THREE.sRGBEncoding`

如果webgl渲染器设置了renderer.outputEncoding = THREE.sRGBEncoding;,你单独加载图像返回的纹理对象需要设置 texture.encoding = THREE.sRGBEncoding;

//解决加载gltf格式模型颜色偏差问题
renderer.outputEncoding = THREE.sRGBEncoding;
const texture = new THREE.TextureLoader().load('./earth.jpg');
// 和webgl渲染器renderer.outputEncoding一致
texture.encoding = THREE.sRGBEncoding;

注意！！！最新版本，纹理对象属性名.encoding已经变更为.colorSpace。

texture.colorSpace  = THREE.SRGBColorSpace;//设置为SRGB颜色空间

6、全部代码

import * as THREE from 'three';
// 引入gltf模型加载库GLTFLoader.js
import { GLTFLoader } from 'three/addons/loaders/GLTFLoader.js';
const loader = new GLTFLoader()
const group = new THREE.Group();
loader.load('./工厂.gltf', function (glb) {
    group.add(glb.scene)
})

const geometry = new THREE.SphereGeometry(30);
const v3 = new THREE.TextureLoader();
v3.colorSpace  = THREE.SRGBColorSpace;
const material = new THREE.MeshLambertMaterial({
    map: v3.load('./earth.jpg')
})
let mesh = new THREE.Mesh(geometry, material);
mesh.position.set(0, 100, 0)
group.add(mesh)
export default group

七、gltf模型更换.map(纹理.flipY)

1、加载颜色贴图`.map`

注意单独加载的纹理贴图的.encoding和webgl渲染器的.outputEncoding保持一致。

const texLoader = new THREE.TextureLoader();
const texture = texLoader.load('./黑色.png');// 加载手机mesh另一个颜色贴图
texture.encoding = THREE.sRGBEncoding; //和渲染器.outputEncoding一样值

2、更换gltf颜色贴图

执行mesh.material.map = texture;新的纹理对象Texture赋值给.material.map就可以更换材质贴图。

loader.load("../手机模型.glb", function (gltf) {
    const mesh = gltf.scene.children[0]; //获取Mesh
    mesh.material.map = texture; //更换不同风格的颜色贴图
})

注意：如果你直接给gltf模型材质设置.map属性更换贴图，会出现纹理贴图错位的问题，这主要和纹理对象Texture的翻转属性.flipY有关。

3、纹理对象`Texture`翻转属性`.flipY`默认值

.flipY表示是否翻转纹理贴图在Mesh上的显示位置。

纹理对象Texture翻转属性.flipY默认值是true。

// 纹理对象texture.flipY默认值
console.log('texture.flipY', texture.flipY);

4、gltf的贴图翻转属性`.flipY`默认值

gltf的贴图翻转属性.flipY默认值是false。

loader.load("../手机模型.glb", function (gltf) {
    const mesh = gltf.scene.children[0]; //获取Mesh
    console.log('.flipY', mesh.material.map.flipY);
})

如果更换单独加载的纹理贴图，比如颜色贴图.map，注意把纹理贴图.flipY的值设置给gltf中纹理的值false。

//是否翻转纹理贴图
texture.flipY = false;

5、全部代码

import * as THREE from 'three';
// 引入gltf模型加载库GLTFLoader.js
import { GLTFLoader } from 'three/addons/loaders/GLTFLoader.js';
const loader = new GLTFLoader()
const group = new THREE.Group();

const v3 = new THREE.TextureLoader();
const v4 = v3.load('./黑色.png')
v4.encoding = THREE.sRGBEncoding;
v4.flipY = false;

loader.load('./手机模型.glb', function (glb) {
    glb.scene.children[0].material.map = v4
    group.add(glb.scene)
})

export default group
