一、RT-Thread Studio工程创建

备注：基于正点原子阿波罗STM32F767IGT6开发板

1、工程创建

    1.1 文件 > 新建 > RT-Thread 项目，如图1.1.1所示

图1.1.1

    1.2 项目参数设置，界面如图1.1.2   

        ① 项目名字设置；   

        ② 项目保存路径设置，根据自己实际需求选择路径即可；   

        ③ RT-Thread OS 版本选择；   

        ④ 芯片型号及shell控制台串口输出选择，一般默认为串口；   

        ⑤ 设置完毕后点击完成，生成工程模板；

图1.1.2

 图1.1.3

2、工程目录简介

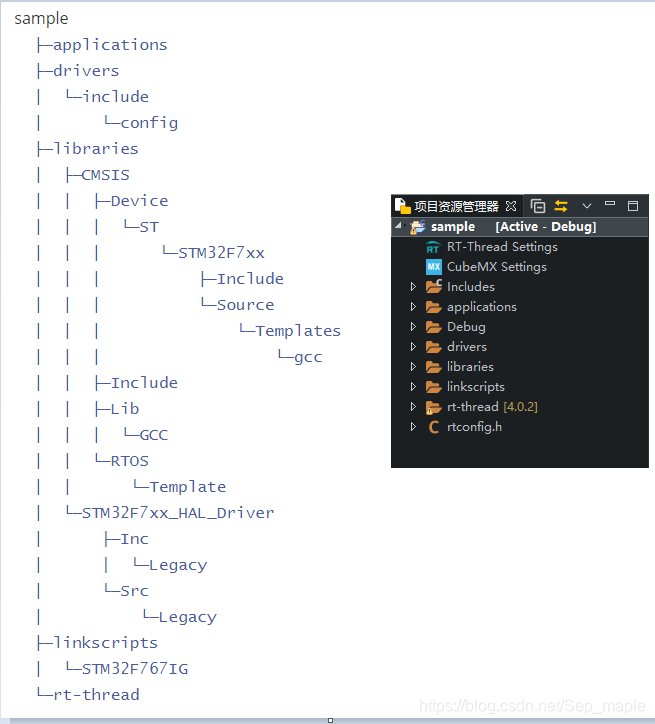

    2.1 图1.2.1是工程中的目录树结构，左边是通过tree命令得到的文件夹树形结构（一些项目配置信息未显示），右边是工程管理器中显示的文件结构；  

    2.2 Includes 文件夹，实际文件夹中不存在，由工程配置信息生成，包含一些头文件路径，GCC工具链编译时通过 -I 选项使用；  

    2.3 applications 文件夹，main函数所在路径，用户编写的应用层程序所在文件夹；  

    2.4 drivers 文件夹，BSP板级驱动所在文件夹，硬件强相关。  

    2.5 libraries 文件夹，HAL库及启动文件所在文件夹；  

    2.6 linkscripts 文件夹，GCC编译时所使用的的链接文件；  

    2.7 rt-thread 文件夹，RT-Thread OS源代码所在文件夹，内部文件夹详情请看官网介绍【RT-Theard 官网】

 图1.2.1



3、编译下载

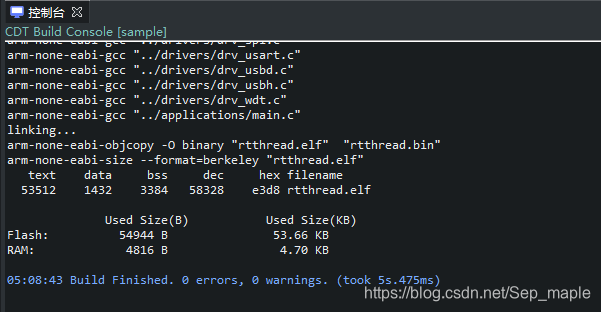

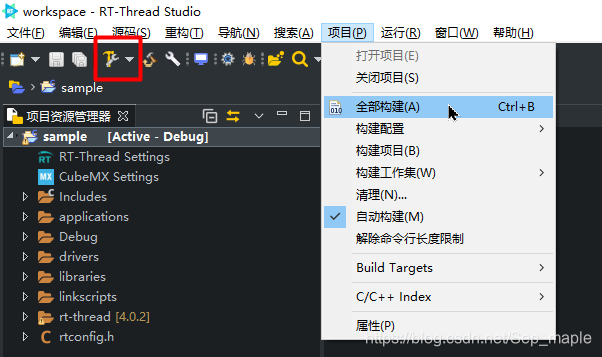

    3.1 如图1.3.1所示，使用快捷键Ctrl + B或者功能按钮，对项目进行编译，编译输出信息如图1.3.2所示。

图1.3.1

图1.3.2

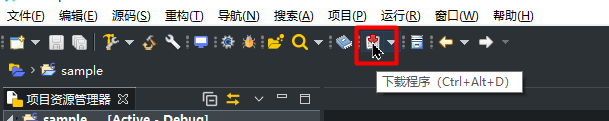

     3.2 如图1.3.3所示，点击下载程序按钮，快捷键Ctrl + Alt + D，进行程序下载，下载前请连接开发板，并确保ST-Link驱动、串口驱动OK。

如图1.3.3

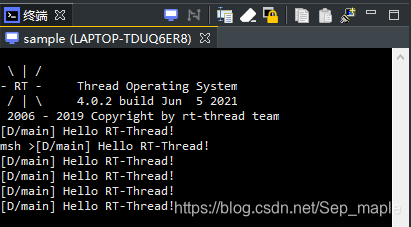

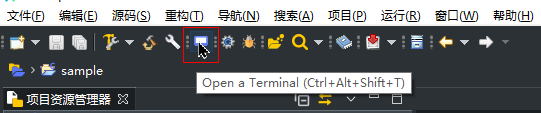

    3.3 点击如图1.3.4所示的按钮，打开RT-Thread Studio自带的串口工具连接开发板，然后关机重启主板，会看到如图1.3.5所示的打印信息，至此第一个历程创建并运行成功，接下来进行RT-Thread启动流程详解。注意：RT-Therad Studio自带的串口工具实为Putty，和正点原子的一键下载电路有冲突，不能按键重启和软复位，建议使用sscom等串口工具。

如图1.3.4

如图1.3.5
