HAL库驱动EC11 利用STM32encode解码 编码器中断

关于EC11的原理就不说了，网上有很多资料，但是大都采用轮询去调用，有的除了开了编码器TIMER外还开了一个TIMER去轮询，工程大了之后很浪费资源，但是编码器其实也是基于TIMER的，那么编码器中断也是基于定时器的中断，本篇博客利用编码器的定时器溢出中断，相当于只在EC11动作的时候触发中断，具体HAL库配置如下：

第一步开启外部晶振：

第二步设置调试方式，这里我用的STLINK。

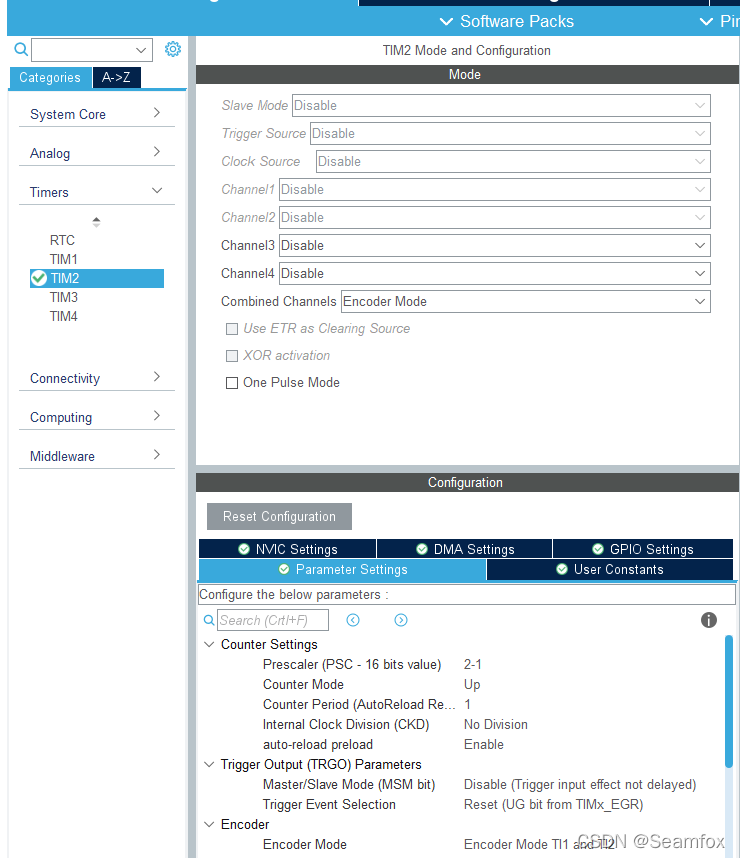

 第三步设置TIM2Encode编码器，这里注意只能是ch1ch2才有硬件解码功能。

分频值之所以设置为2，是因为下图中的边沿极性设置的是上升沿，以为着捕获到两个上升沿认为是一个脉冲(ch1和ch2的上升沿)。计数值设为1的意思就是捕获到1个脉冲就触发溢出中断。

 配置好Encode之后做两个工作，首先将ch1和ch2对应的引脚设置为上拉(pull-up)，因为我的EC11没有接上拉引脚。
