NAT综合实验
模拟企业真实上网和服务器发布到公网需求。
拓扑图如图所示：
在这里插入图片描述
其中需要把云连接的网卡配置成对应的网段：

其中云的配置如图：

有以下三个注意事项：
1.添加以太网后需要重启系统
2.关闭防火墙
3.环回网卡ping不通，可能是防火墙没有关闭或者ip地址配错

其中相关配置命令如下：
二层交换机的配置命令：

LSW2:
 system-view
 vlan batch 6 7 8
 int e0/0/1
 port link-type access
 port default vlan 6
 int e0/0/3
 port link-type access
 port default vlan 7
 int e0/0/4
 port link-type access
 port default vlan 8
 int e0/0/5
 port link-type access
 port default vlan 8
 int e0/0/2
 port link-type trunk
 port trunk allow-pass vlan 6 7 8

路由器的配置命令：

AR2:
 system-view
 int g0/0/1
 ip address 6.6.6.1 29
 int g0/0/2.1
 dot1q termination vid 6
 ip address 192.168.8.1 24
 arp broadcast enable
int g0/0/2.2
 dot1q termination vid 7
 ip address 192.168.7.1 24
 arp broadcast enable
int g0/0/2.3
 dot1q termination vid 8
 ip address 192.168.6.1 24
 arp broadcast enable

ip route-static 0.0.0.0 0.0.0.0 6.6.6.6

acl 2000
rule permit source 192.168.8.0 0.0.0.255
rule permit source 192.168.7.0 0.0.0.255
rule permit source 192.168.6.0 0.0.0.255
rule deny source any

 nat address-group 1 6.6.6.2 6.6.6.5
 int g0/0/1
 nat outbound 2000 address-group 1 no-pat


 int g0/0/1
 nat server protocol tcp global 6.6.6.5 www inside 192.168.6.200 www
 nat server protocol tcp global 6.6.6.5 ftp inside 192.168.6.100 ftp

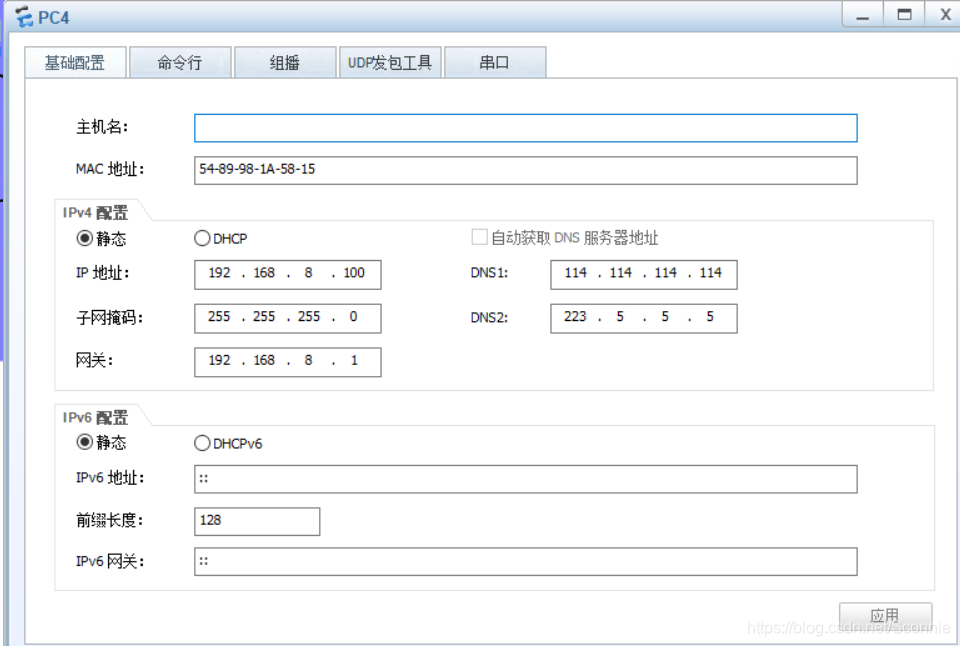

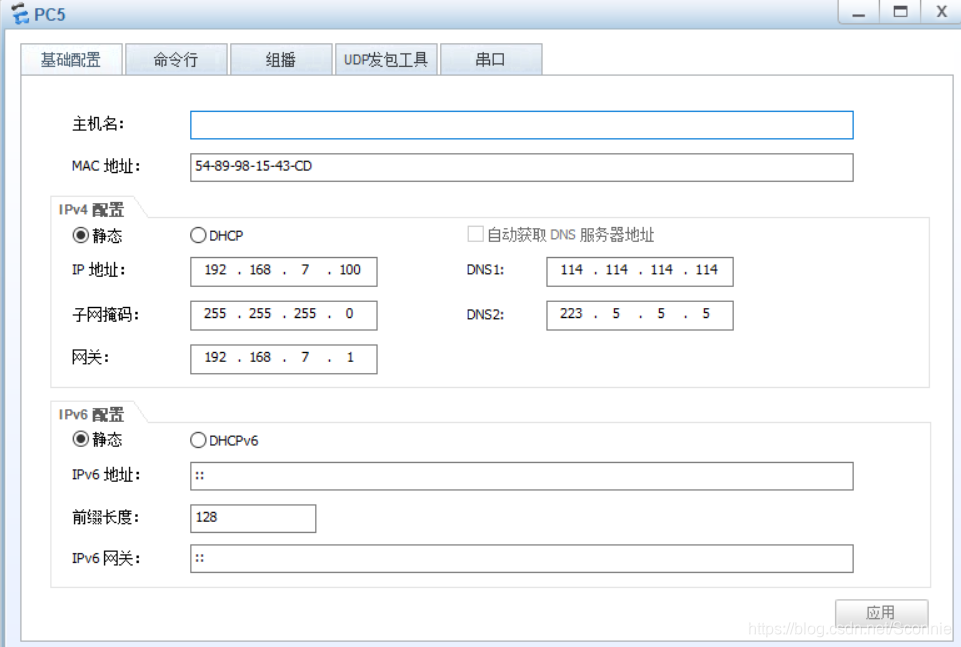

接下来完善PC机的基本配置：
在这里插入图片描述

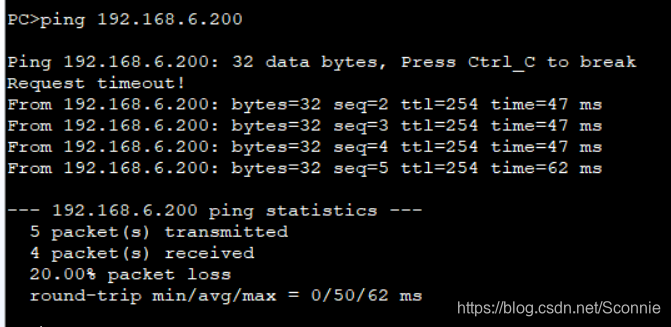

最后进行测试：

以上均为个人的想法，具体情况具体分析。
菜菜的代码，希望能够帮助到你哟！
