emwin应用（1）————自定义波形显示

前言

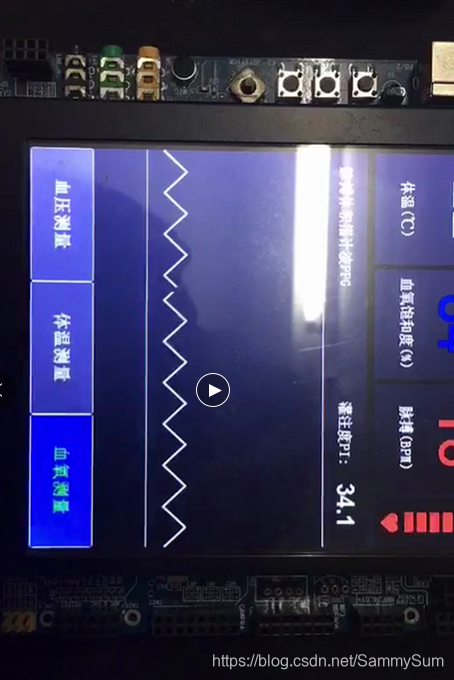

在使用emwin开发项目中，因为自带的图形控件达不到项目所要呈现的效果，所以需要使用自定义绘图的方式去实现想要的效果。比如，在开发医用监护仪的项目时，由于emwin自带的控件绘制的曲线是整区域绘制，且波形刷新属于平移运动，与实际医用监护仪方式不一样，所以就不能使用自带的控件。因此，在此以医用监护仪的通用波形显示作为例子，探讨emwin实现自定义波形显示和维护的实现方式。

概述

本文项目使用STM32F429系列芯片作为主控芯片，emwin移植的是emwin5.44版本，使用SDRAM作为emwin的显存和动态内存使用。

• 在窗口上绘制2D图形有几种方式？
• （1）在窗口回调函数的WM_PAINT消息里直接绘制。
• （2）在窗口回调函数的其他消息里直接绘制，但在绘制之前先调用WM_SelectWindow选择对应的窗口。
• 注意：这里需要解释的是为什么在WM_PAINT消息里不需要选择对应的窗口，因为系统在进入WM_PAINT消息前已经选择了当前窗口。同样的，桌面窗口无需调用WM_SelectWindow也可以绘制，也是因为系统上电就默认选择窗口为桌面窗口。最后就是，这种2D绘图的方式不支持自动重绘，也就是说需要自己维护图形。所以，一般情况下建议在WM_PAINT消息里绘制图形，这是最简单的。

实验分析

（一）代码修改

首先，根据具体项目分析，在这次的项目中，因为在同一个窗口下，包含了其他的控件，如果使用第一种方式来绘制图形，必然会引起其他控件的重绘，这就会导致界面的剧烈抖动。所以，我是直接舍弃第一种方式。那么第二种方式的代码实现就如下：

switch (pMsg->MsgId)
{
    case WM_CREATE:
        ......
    break;

    case WM_USERMESSAGE:
        WM_SelectWindow(WM_GetClientWindow(pMsg->hWin));//选择窗口的客户端区域
        /*需要绘制的2D图形部分*/
    break;
}

（二）代码优化

首先，这种方式可以实现当接收到数据，使用WM_SendMessageNoPara函数发送用户自定义通知给指定窗口。但是，我们还需要解决的是画图时防止界面出现撕裂感，所以这里使用了多级缓冲的方式。代码如下：

case WM_USERMESSAGE:
    GUI_RECT Rect = {40, 40, 200, 200};//需要绘画的区域
    WM_SelectWindow(WM_GetClientWindow(pMsg->hWin));
    GUI_MULTIBUF_Begin();
    GUI_SetClipRect(&Rect);
    /*需要绘制的2D图形部分*/
    GUI_SetClipRect(NULL);
    GUI_MULTIBUF_End();
break;

这样，就可以避免出现图像变化时的撕裂感。当然，使用内存设备的方式也可以做到，这里就不再说明。

总结

这就完成了任意界面的2D图形绘制。
