本文介绍了使用51单片机控制的智能大棚鸡棚养殖棚补光器，包含时间获取、光照检测、按键设置和LCD1602显示等功能。程序部分展示了如何通过定时器0实现定时控制，并附有详细步骤和中文注释。

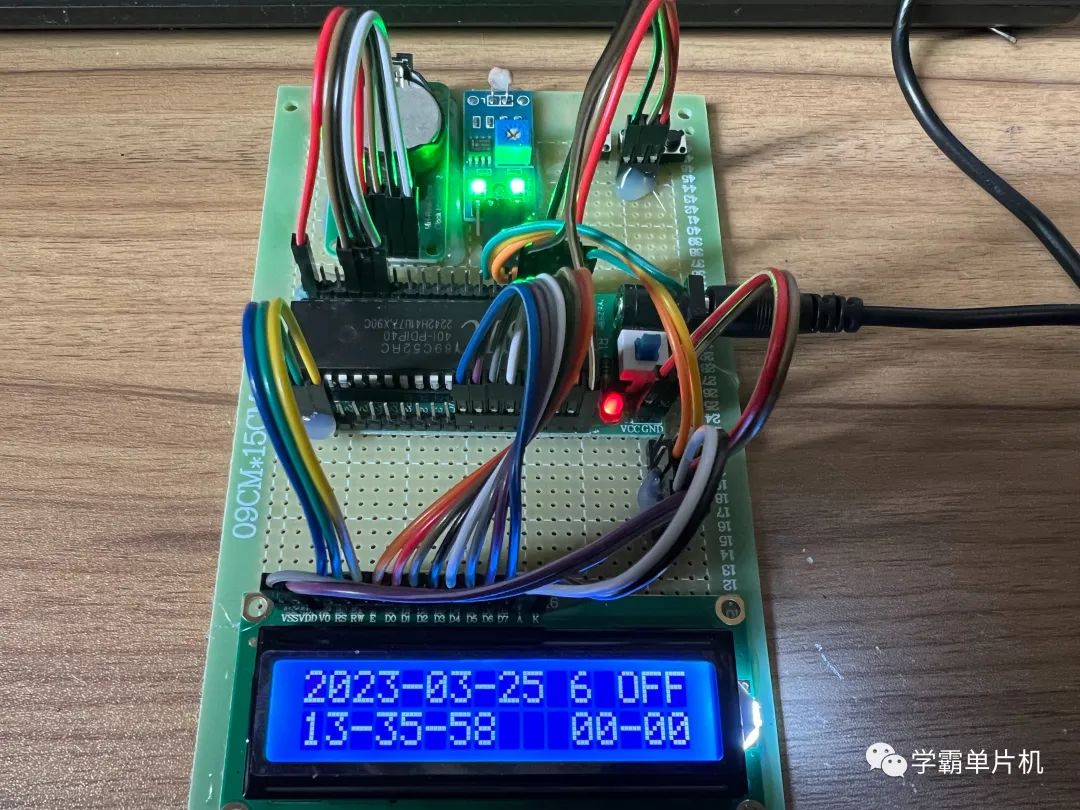

功能介绍：采用51单片机作为主控CPU，采用ds1302时间模块获取当前的时间，采用光敏模块采集当前的光照值，通过按键设置补光定时时间，当时间到达，补光自动打开，LED亮，并且相关数值都通过LCD1602显示，文末有资料分享：

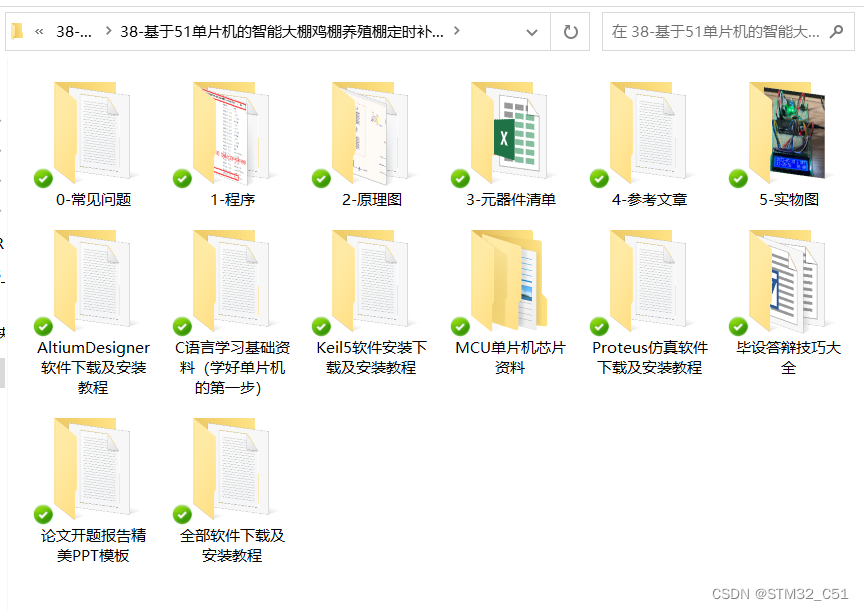

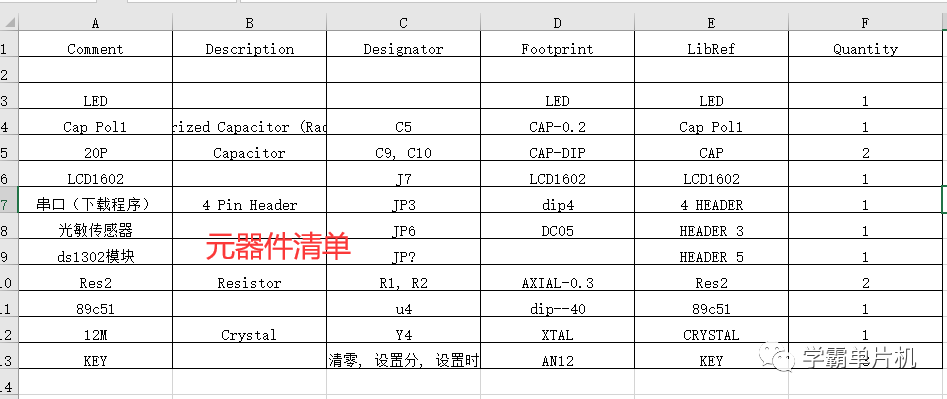

38-基于51单片机的智能大棚鸡棚养殖棚定时补光器（程序+原理图+元件清单全套资料）

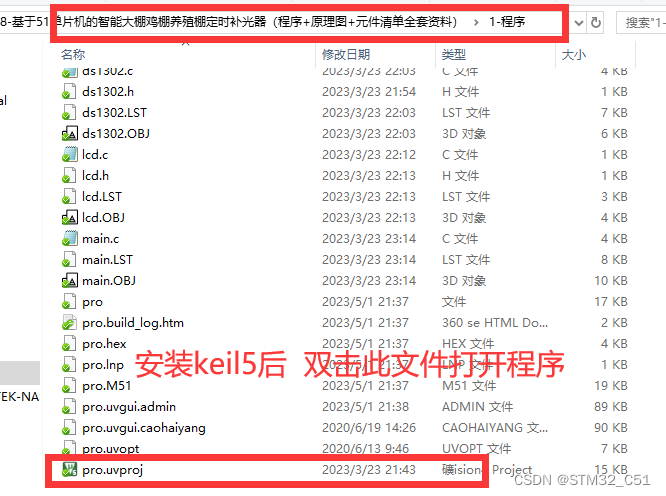

程序打开办法：特别注意：下载资料包以后一定要先解压！！！（建议解压到桌面上，文件路径太深会导致程序打开异常），解压后再用keil5打开。

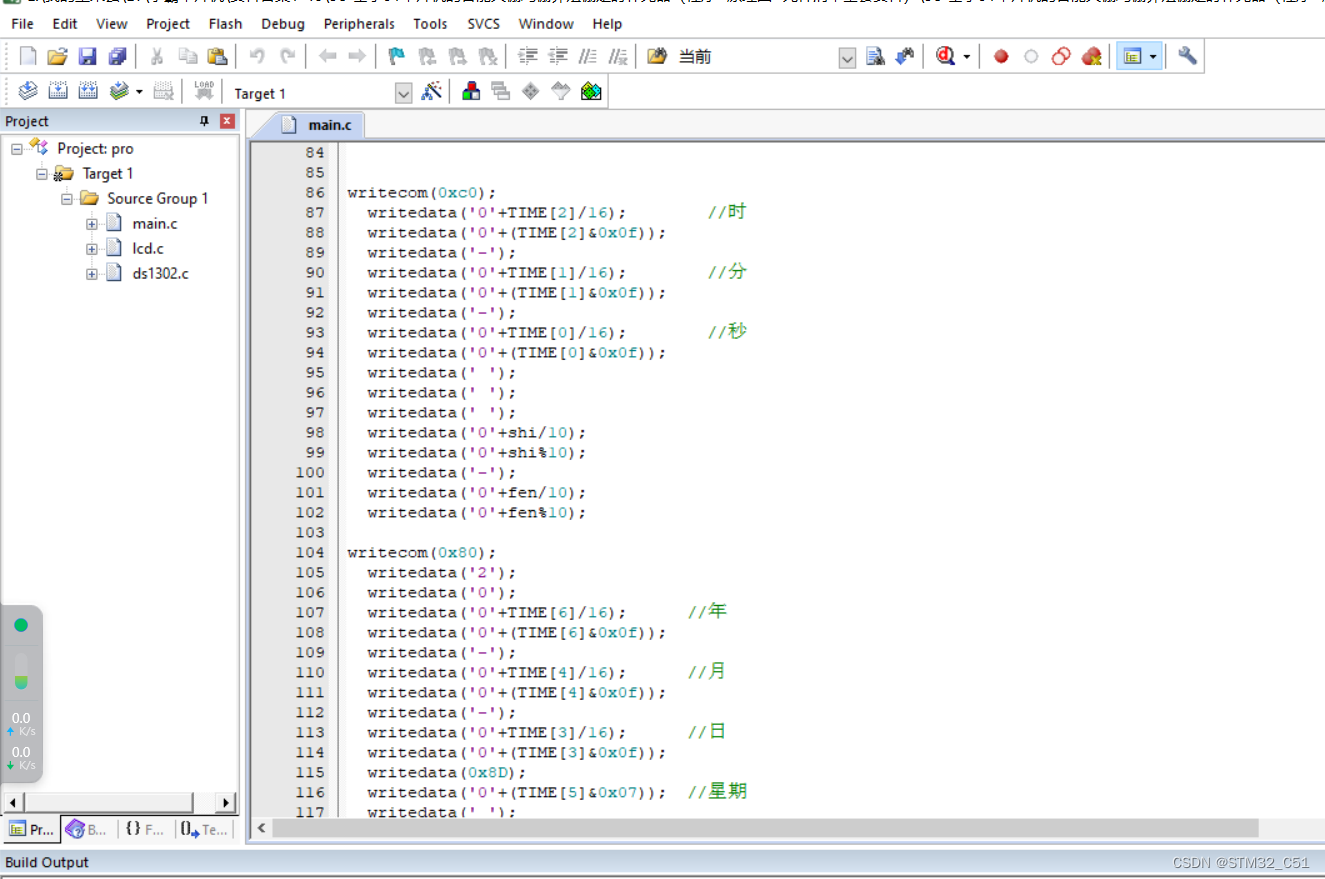

程序部分展示，有中文注释，新手容易看懂

void LcdDisplay()
{


writecom(0xc0);
	writedata('0'+TIME[2]/16);				//时
	writedata('0'+(TIME[2]&0x0f));
	writedata('-');
	writedata('0'+TIME[1]/16);				//分
	writedata('0'+(TIME[1]&0x0f));
	writedata('-');
	writedata('0'+TIME[0]/16);				//秒
	writedata('0'+(TIME[0]&0x0f));
	writedata(' ');
	writedata(' ');
	writedata(' ');
	writedata('0'+shi/10);
	writedata('0'+shi%10);
	writedata('-');
	writedata('0'+fen/10);
	writedata('0'+fen%10);

writecom(0x80);
	writedata('2');
	writedata('0');
	writedata('0'+TIME[6]/16);			//年
	writedata('0'+(TIME[6]&0x0f));
	writedata('-');
	writedata('0'+TIME[4]/16);			//月
	writedata('0'+(TIME[4]&0x0f));
	writedata('-');
	writedata('0'+TIME[3]/16);			//日
	writedata('0'+(TIME[3]&0x0f));
	writedata(0x8D);
	writedata('0'+(TIME[5]&0x07));	//星期
	writedata(' ');

	if(gm==1||((shi/10==TIME[2]/16)&&(shi%10==TIME[2]%16)&&(fen/10==TIME[1]/16)&&(fen%10==TIME[1]%16)))
	{
	writedata(' ');
	writedata('O');
	writedata('N');
		led=0;
	}
	else
	{
	writedata('O');
	writedata('F');
	writedata('F');
		led=1;
	}
if(k3==0)
{
shi=0;fen=0;
}
}



/*******************************************************************************
* 函数名         : Delay10ms
* 函数功能		   : 延时函数，延时10ms
* 输入           : 无
* 输出         	 : 无
*******************************************************************************/
void Delay10ms(void)   //误差 0us
{
    unsigned char a,b,c;
    for(c=1;c>0;c--)
        for(b=38;b>0;b--)
            for(a=130;a>0;a--);
}

/*******************************************************************************
* 函 数 名         : void Timer0() interrupt 1
* 函数功能		   : 定时器0中断函数
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/
void Timer0() interrupt 1
{
	static unsigned int count;
	TH0=0XFC;	//给定时器赋初值，定时1ms
	TL0=0X18;
	count++;
	if(count==10)
	{
		count=0;
	  key_proy();
  }

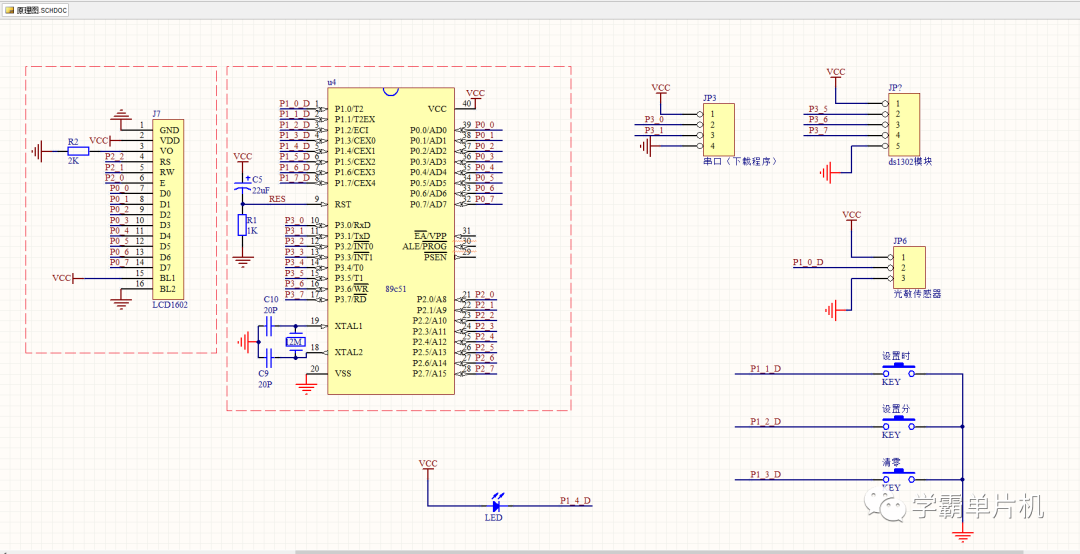

下面是原理图文件展示：

百度云盘资料分享链接
