38-基于51单片机的智能大棚鸡棚养殖棚定时补光器程序代码原理图元件清单

最新推荐文章于 2025-12-15 20:23:17 发布

原创最新推荐文章于 2025-12-15 20:23:17 发布 · 367 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#51单片机 #嵌入式硬件 #单片机

该设计使用51单片机和DS1302实时时钟模块来实现定时补光功能，适用于养殖棚环境。用户通过按键设定补光时间，当时间到时LED开启。设计包括程序、原理图和元件清单，适合新手学习。

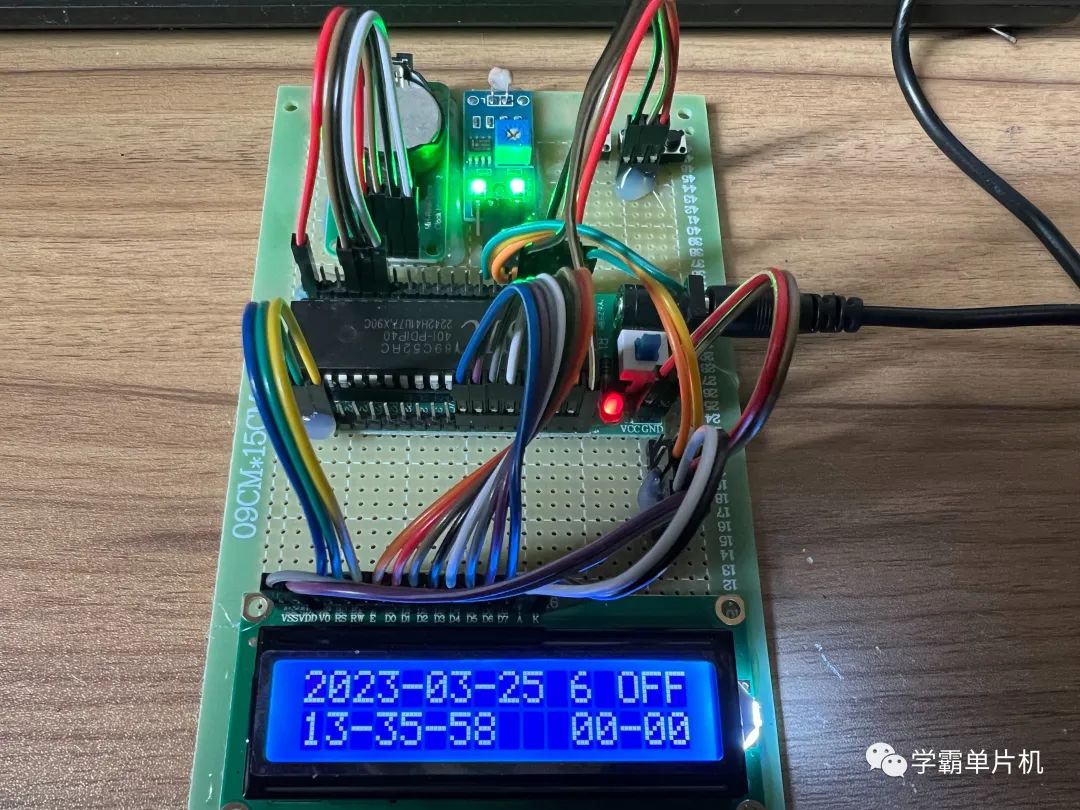

功能介绍：采用51单片机作为主控CPU，采用ds1302时间模块获取当前的时间，采用光敏模块采集当前的光照值，通过按键设置补光定时时间，当时间到达，补光自动打开，LED亮，并且相关数值都通过LCD1602显示，工作原理DS1302 是美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟电路，它可以对年、月、日、周、时、分、秒进行计时，具有闰年补偿功能，工作电压为2.0V～5.5V。采用三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据。DS1302内部有一个31×8的用于临时性存放数据的RAM寄存器。全部资料都经过实物验证，程序有中文注释，新手容易看懂，资料分享下载链接：设计资料合集

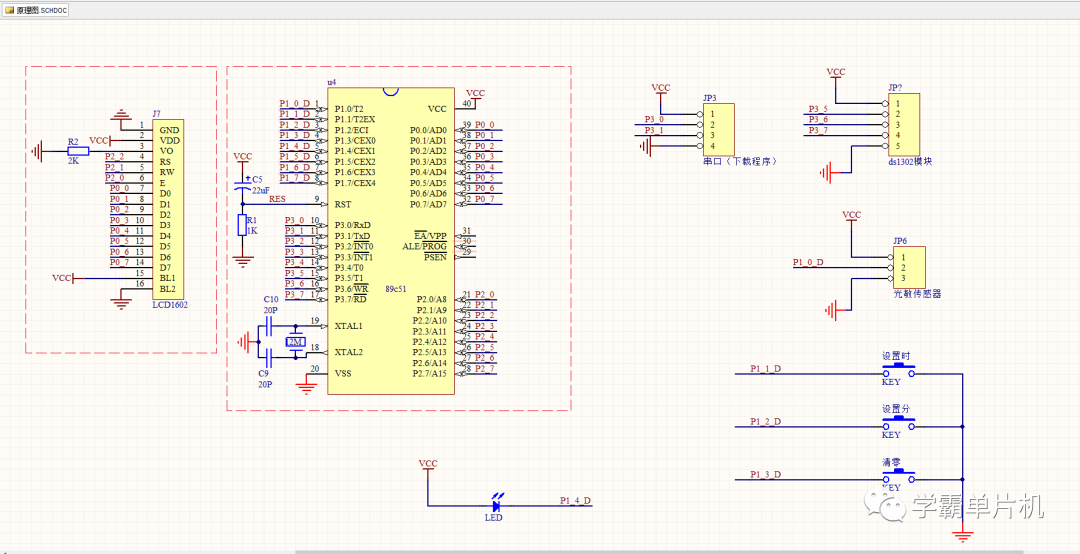

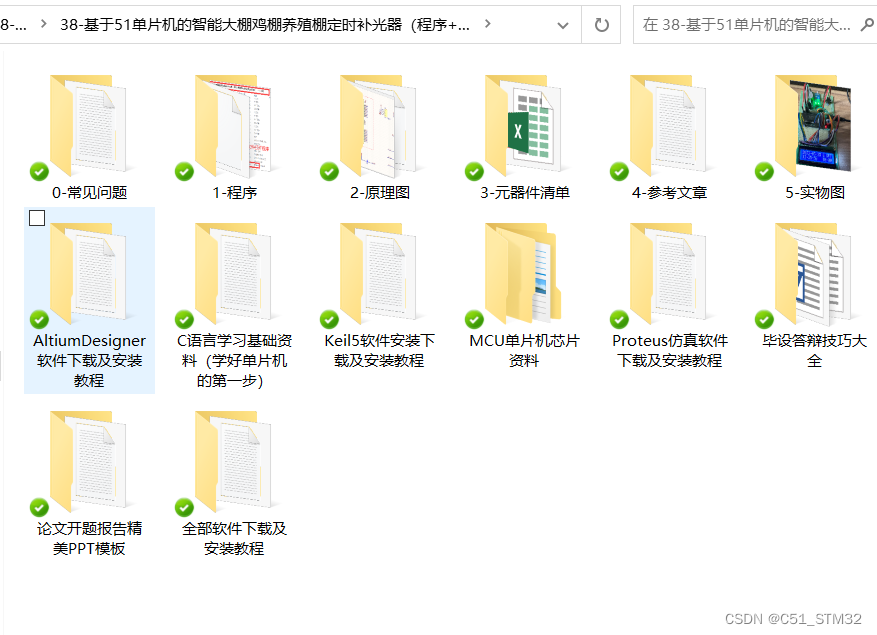

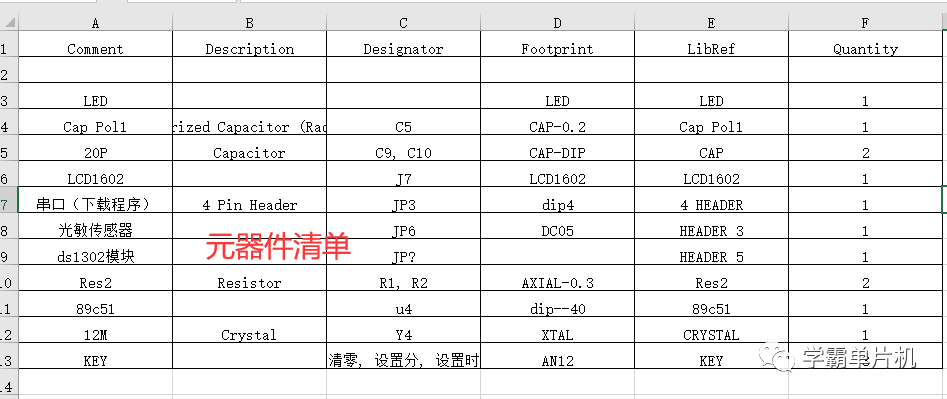

38-基于51单片机的智能大棚鸡棚养殖棚定时补光器（程序+原理图+元件清单全套资料）

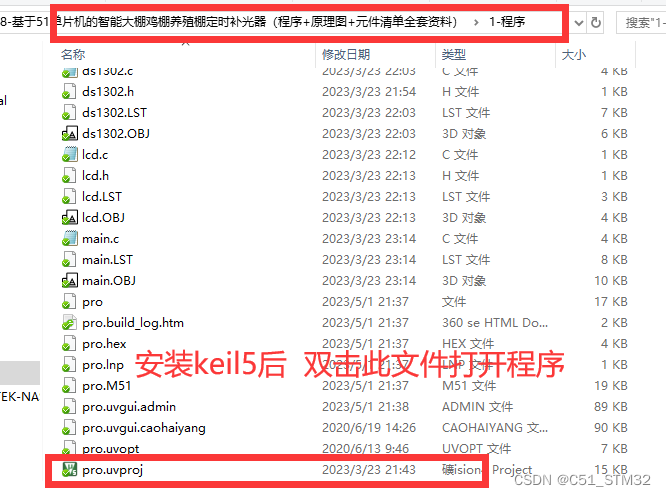

部分程序展示，有中文注释，新手容易看懂

sbit gm=P1^0;//光敏传感器检测
sbit k1=P1^1;//设置时
sbit k2=P1^2;//设置分
sbit k3=P1^3;//清零
sbit led=P1^4;//补光灯
int shi=0,fen=0;
void Int0Configuration();
void LcdDisplay();
unsigned char SetState,SetPlace;
void Delay10ms(void);   //误差 0us
void Timer0Init();
void key_proy();

void key()//按键函数  识别当前的按键动作
{
if(k2==0)
{
	while(k2!=1);
shi++;
	if(shi>23) shi=0;
}
if(k1==0)
{
	while(k1!=1);
fen++;
	if(fen>59) fen=0;
}
}
/*******************************************************************************
* 函数名         : main
* 函数功能		   : 主函数
* 输入           : 无
* 输出         	 : 无
*******************************************************************************/
void main()
{

	LcdInit();
	//Ds1302Init();
	//Timer0Init();  //定时器0初始化
	while(1)
	{

		Ds1302ReadTime();
			key();
		LcdDisplay();
	}

}


/*******************************************************************************
* 函 数 名         : Timer0Init
* 函数功能		   : 定时器0初始化
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/
void Timer0Init()
{
	TMOD|=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动。

51单片机最小系统介绍
单片机（Microcontrollers）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。从上世纪80年代，由当时的4位、8位单片机，发展到现在的300M的高速单片机。本文的单片机特指51单片机，具体芯片型号是 AT89C52。需注意STC89C51,STC89C52，AT89C51,AT89C52都是51单片机的一种具体芯片型号。

最小系统组成：

51单片机最小系统：单片机、复位电路、晶振（时钟）电路、电源

最小系统用到的引脚

1、主电源引脚（2根）

VCC：电源输入，接＋5V电源

GND：接地线

2、外接晶振引脚（2根）

XTAL1：片内振荡电路的输入端

XTAL2：片内振荡电路的输出端

3、控制引脚（4根）

RST/VPP：复位引脚，引脚上

复位电路
一般来说，在电路图中，电容的的大小是10uf，电阻的大小是10k。（不特指本电路，具体参数看仿真图）

在5V正常工作的51单片机中小于1.5V的电压信号为低电平信号，而大于1.5V的电压信号为高电平信号。可以算出电容充电到电源电压的0.7倍，即电容两端电压为3.5V、电阻两端电压为1.5V时，需要的时间约为T=RC=10K*10UF=0.1S。

也就是说在单片机上电启动的0.1S内，电容两端的电压从0-3.5V不断增加，这个时候10K电阻两端的电压为从5-1.5V不断减少（串联电路各处电压之和为总电压），所以RST引脚所接收到的电压是5V-1.5V的过程，也就是高电平到低电平的过程。

单片机RST引脚是高电平有效，即复位；低电平无效，即单片机正常工作。所以在开机0.1S内，单片机系统RST引脚接收到了时间为0.1S左右的高电平信号，所以实现了自动复位。

在单片机启动0.1S后，电容C两端的电压持续充电为5V，这是时候10K电阻两端的电压接近于0V，RST处于低电平所以系统正常工作。当按键按下的时候，开关导通，这个时候电容两端形成了一个回路，电容被短路，所以在按键按下的这个过程中，电容开始释放之前充的电量。随着时间的推移，电容的电压在0.1S内，从5V释放到变为了1.5V，甚至更小。根据串联电路电压为各处之和，这个时候10K电阻两端的电压为3.5V，甚至更大，所以RST引脚又接收到高电平。单片机系统自动复位。
