Qt Charts - 绘制简单曲线图（1）

1 概述

QSplineSeries类是Qt图表模块中的一个曲线系列类，用于绘制平滑的二次和三次曲线。这个系列通过在给定的数据点之间插值来绘制曲线，从而使得曲线更加平滑。
使用QSplineSeries时，需要将数据点作为QPointF类型的列表传递给数据集。然后将数据集添加到QChart中。可以使用QSplineSeries的其他方法来设置线条颜色、宽度、拐点形状等。

2 主要功能

1. 动态绘制曲线图
2. 放大、缩小以及还原图表视图
3. 实时获取图表坐标值

3 功能步骤

3.1 动态曲线图

1. 在.pro文件加入模块，charts。

QT       += core gui charts

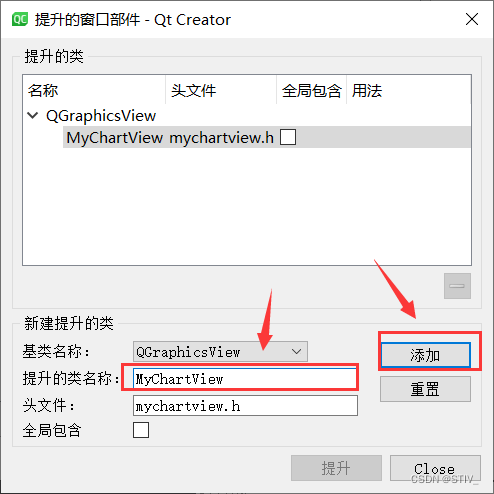

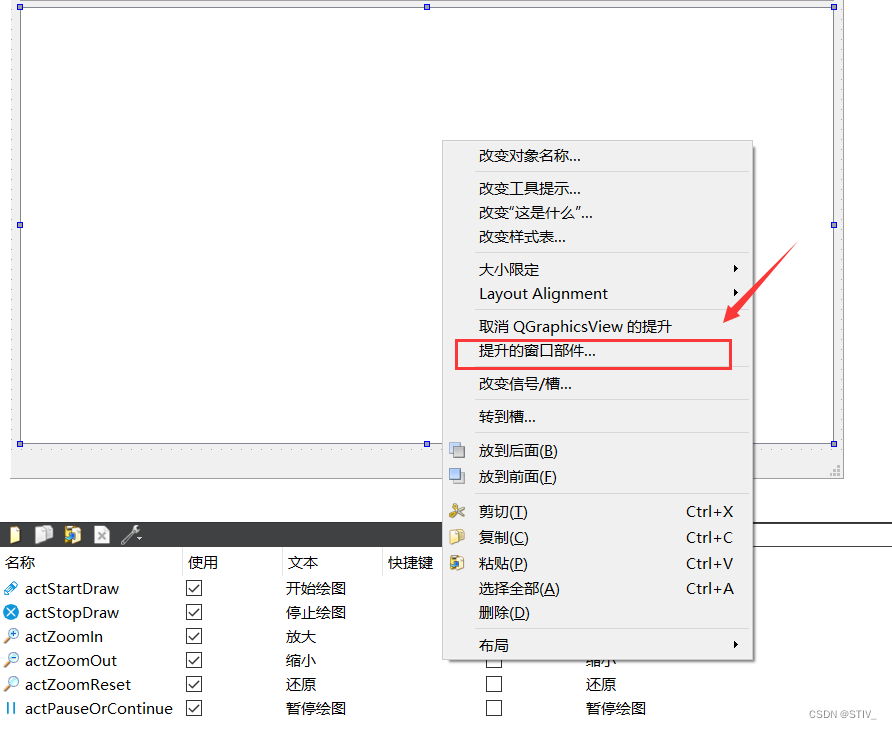

2. 在设计师界面拖拽一个QGraphicsView控件，提升为自己重写的MyChartView类。


3. 在MyChartView类以及MainWindow类头文件里加入图表命名空间，以及对应头文件。

#include <QChartView>

QT_CHARTS_USE_NAMESPACE
// 或者 using namespace QtCharts;

4. 主要代码

// 头文件相关声明
const int AXIS_MIN_X =   0;
const int AXIS_MAX_X =  50;
const int AXIS_MIN_Y = -50;
const int AXIS_MAX_Y =  50;

class MainWindow : public QMainWindow
{


    Q_OBJECT

public:
    MainWindow(QWidget *parent = nullptr);
    ~MainWindow();

private Q_SLOTS:
    void onTimeOut();

private:
    void createChart();  // 创建图表

private:
    Ui::MainWindow *ui;

    QChart *chart;
    QSplineSeries *series;
    QValueAxis *axisX;
    QTimer *timer;
    QRandomGenerator *randGenerator;
    int m_lastY;                        // 记录series上一次y轴值
    bool m_pause;                       // 记录是否暂停绘图
    bool m_start;                       // 记录是否启动绘图
    QLabel *m_labXYValue;
};

// 构造函数
MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
    , m_lastY(0)
    , m_pause(false)
    , m_start(false)
{


    ui->setupUi(
