Qt自定义画板-多点绘制平滑曲线或函数曲线详解

本文主要讲解根据多点，绘制平滑曲线。且xy坐标轴根据点的大小，自适应xy轴的刻度。

比如点是1~8.5范围内的，坐标轴范围可以为0~9；如果是0-35.8范围内，坐标轴可以为0~40。

即根据数据范围，确定坐标轴范围。

一、基础知识

好了下面进入正题，要搞懂几个东西。就是我们数学中的点（后面简称【数点】）与QT中的点(后面简称【QT点】)的对应关系。中间还涉及到XY轴【画图区域】坐标(后面简称【图点】)和QT坐标的关系。

要画好图，就是要知道怎么把【数点】转为【QT点】。这样你就知道点画在哪里。

1、【图点】与【QT点】转换关系

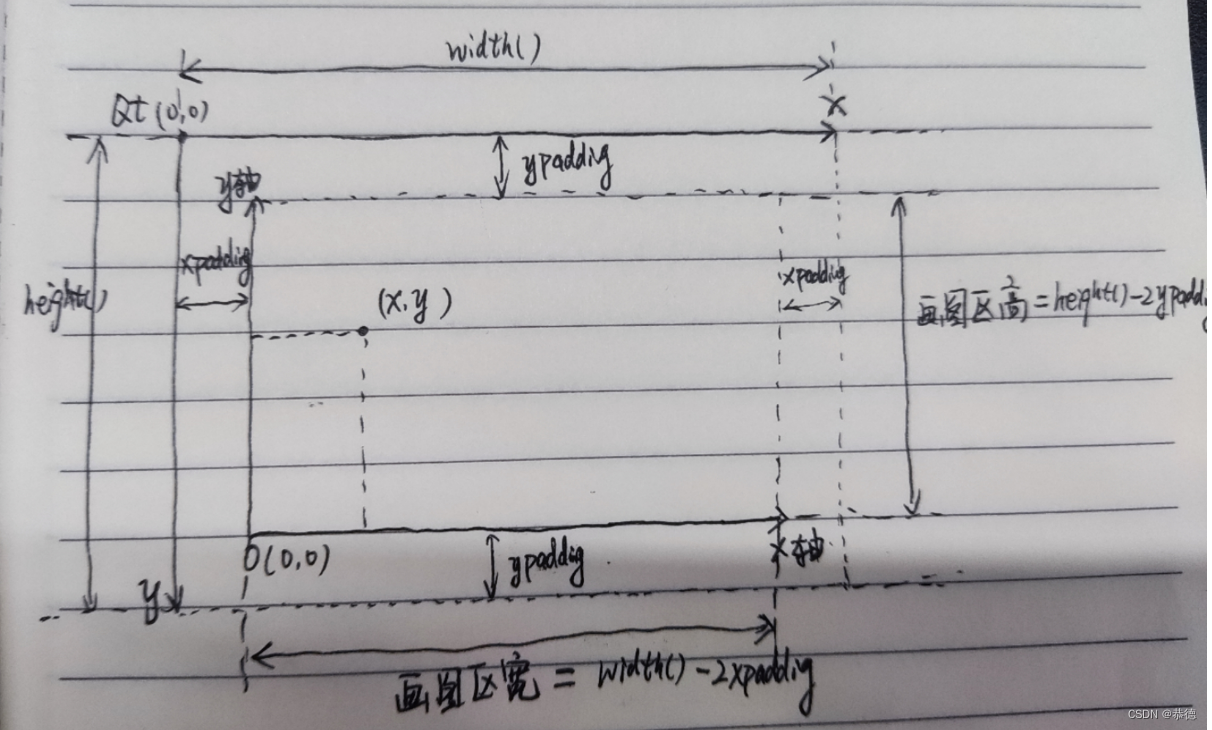

如图：我们自定义QWidget，QWidget的大小就是height（）*width（）。我们预留画图区域与QWidget内边距分别是左右xpadding,上下ypadding。这个边距可以自己定义，也可以上下不一样宽。留这个边距是为了画坐标轴的数值相关。

【QT点】：是以左上角为原点(Qt(0,0))，以水平向右为x递增，以竖直向下为y递增。所以最右下角就是QPointF(width(),height())。右上角就是QPointF(widht(),0);以此类推。

【画图区域】：就是我们选定一个区域作为画图区域，来画x轴，y轴。

【图点】：就是画图区域的点位置。

比如图点（x，y）是相对于画图区域的原点o（0,0）的相对位置。这样是不是和坐标轴有点像了。

那图点转为QT点怎么转呢，从图中不难看出这样的关系。

QT点的x坐标=xpadding+x;

QT点的y坐标=height()-ypadding-y;

const QPointF GraphWidget::screenPointMaptoQTPoint(const QPointF &scPoint)
{
    return QPointF(scPoint.x() + xpadding, height() - ypadding - scPoint.y());
}

2、【数点】与【图点】转换关系

其实就是比例尺的问题。就是根据所有【数点】的xy大小，来选择一个合适的xy轴的范围。然后这个xy轴上面多长对应【画图区】的多少像素。这样【数点】就能等比缩放到【画图区域】。

举个例子。【画图区域】尺寸是300px（宽）*200px(高)。而所有【数点】的范围，x范围为0-33.5，y范围为0-8.5。那么我们可以取x轴的范围0~40(即minX=0,maxX=40)，y轴范围0~9（minY=0;maxY=9）。这样所有的点都能在这个X轴y轴的范围内。所以我们的数据等比缩放就是。

x轴范围大小maxX-minX=40;对应【画图区域】宽（300px）;所以缩放比例为kx=300/40；

y轴范围大小maxY-minY=9；对应【画图区域】高（200px）;所以缩放比例为ky=200/9；

所以【数点】（xm,ym）转为【图点】是如下关系。

const QPointF GraphWidget::mathMaptoScreenPoint(const double &xm, const double &ym)
{
    return QPointF(qRound64((xm - minX) * kx), qRound64((ym - minY) * ky));
}

 3、【数点】与【QT点】转换关系

从1与2可以很容易知道他们之间的转换关系了。

const QPointF GraphWidget::mathMaptoQTPoint(const double &xm, const double &ym)
{
    return screenPointMaptoQTPoint(mathMaptoScreenPoint(xm,ym));
}

二、绘图

原理搞明白了，画图就简单了。定义GraphWidget。直接上代码。

1、画坐标系

2、画曲线

3、画极点（可选）、坐标轴说明。

#ifndef GRAPHWIDGET_H
#define GRAPHWIDGET_H

#pragma once
#include <QPaintEvent>
#include <QPainter>
#include <QWidget>
// 坐标
struct CoordinateXY {
    CoordinateXY(const double &_x = -1, const double &_y = -1) : x(_x), y(_y) { }
    double x;
    double y;
};

struct GraphDataInfo {
    GraphDataInfo() : min(0), max(0), space(5), k(1), unit("") { }
    inline double r
