一.串口通信和RS-232标准

1.串口通信

串口是数据通信接口，其功能是作为 CPU 和串行设备间的编码转换器。当数据从 CPU 经过串行端口发送出去时，字节数据转换为串行的位；在接收数据时，串行的位被转换为字节数据。

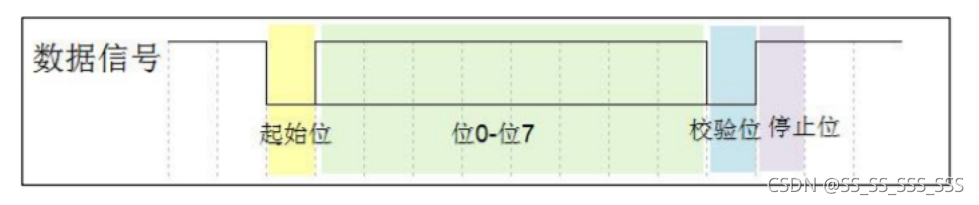

串口通信指串口按位发送和接收字节。在串口通信中，常用的协议包括RS-232、RS-422和RS-485。串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。

波特率

这是一个衡量符号传输速率的参数。指的是信号被调制以后在单位时间内的变化，即单位时间内载波参数变化的次数。

数据位

这是衡量通信中实际数据位的参数。当计算机发送一个信息包，实际的数据往往不会是8位的，标准的值是6、7和8位。如何设置取决于你想传送的信息。

停止位

用于表示单个包的最后一位。典型的值为1，1.5和2位。由于数据是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。适用于停止位的位数越多，不同时钟同步的容忍程度越大，但是数据传输率同时也越慢。

奇偶校验

奇校验要求有效数据和校验位中“1”的个数为奇数，比如一个8位长的有效数据为：01101001，此时共有4个“1”，为达到奇校验效果，校验位为“1”，最后传输的是8位有效数据加1位校验位，共9位。偶校验刚好相反，要求有效数据和校验位的“1”数量为偶数，则此时为达到偶校验效果，校验位为“0”。而0校验则无论有效数据中是什么数据内容，校验位总是为“0”，1校验校验位总是为“1”。

2.RS-232标准

RS-232标准接口是常用的串行通信接口标准之一。RS232标准采用的接口是9针或25针的D型插头，常用的一般是9针插头。

RS-232标准在-12~3V逻辑为1，在+3V~+15V逻辑为0。

TTL器件输出低电平要小于0.8V，高电平要大于2.4V。输入，低于1.2V就认为是0，高于2.0就认为是1。

由于 RS-232电平标准的信号不能直接被 控制器直接识别，所以这些信号会经过一个“电平转换芯片”转换成控制器能识别的 “TTL 标准”的电平信号，才能实现通讯。

二.安装STM32CubeMX，搭建STM32的开发环境

1.安装jdk

由于STM32CubeMX是Java实现的，需要安装jdk环境。
jdk官网下载链接：Java Downloads | Oracle

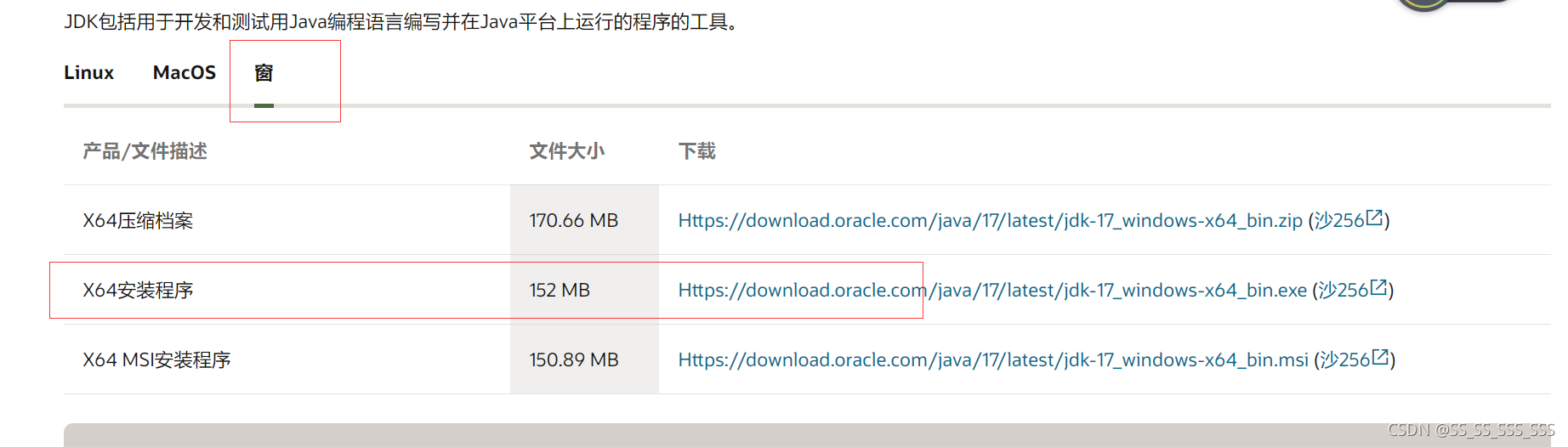

选Windows的下载：

这个安装很简单，跟着安装步骤一步一步安装下去就可以了。由于我已经安装完成了，所以就不截图具体步骤了。

2.安装STM32CubeMX

下载链接：
STM32CubeMX - STM32Cube initialization code generator - STMicroelectronics

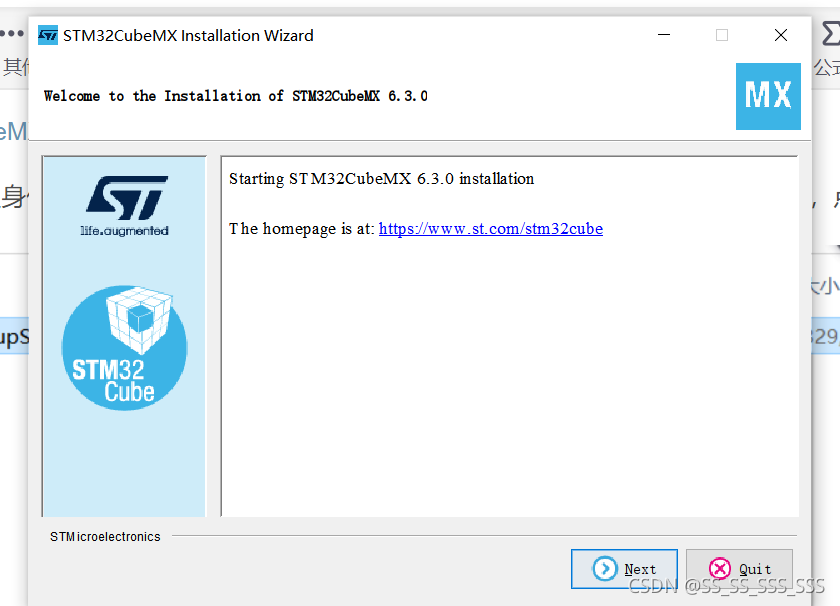

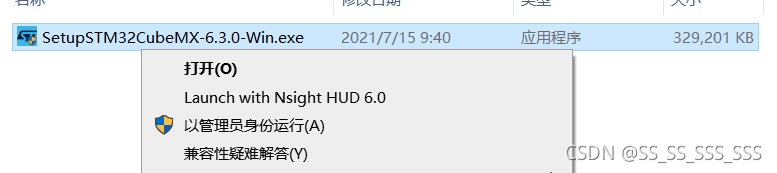

2.1以管理员身份运行并安装 SetupSTM32CubeMX-4.27.0.exe ，进入下面这个界面后，点击Next

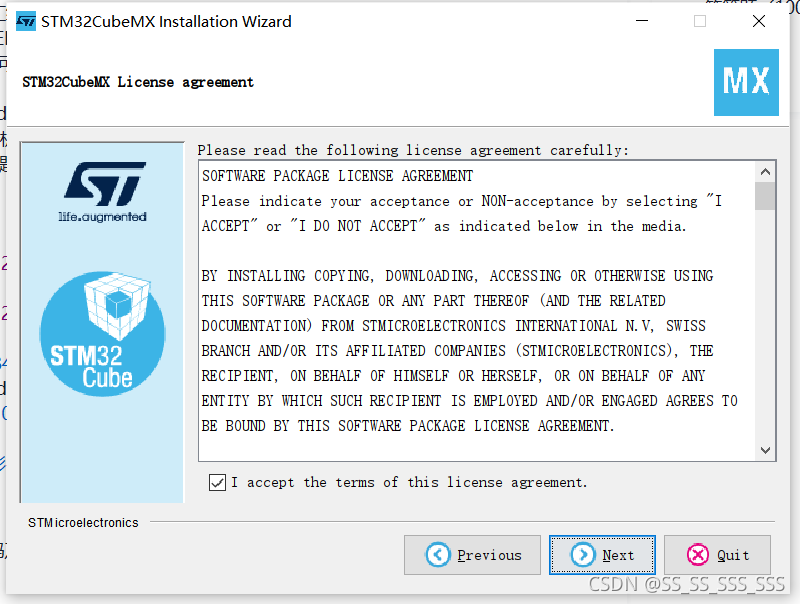

 2.2点击"I accept the terms of this license agreement"，接着选择Next

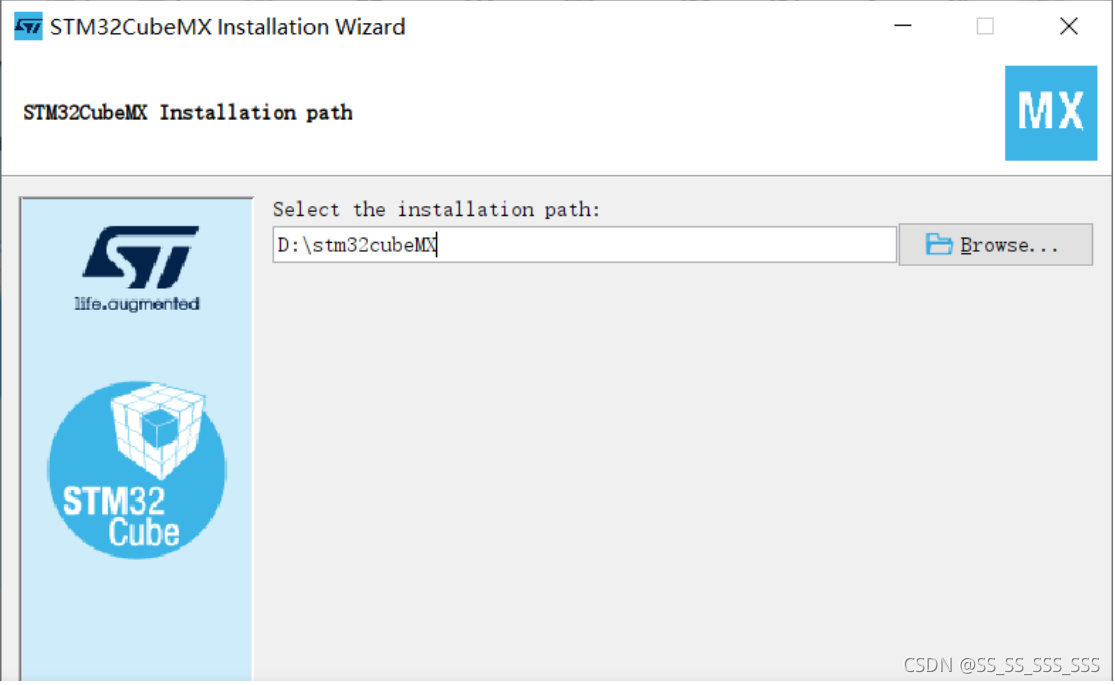

 2.3选择安装位置，安装位置不要出现中文，不然可能出现问题。选择好安装位置后，点击next

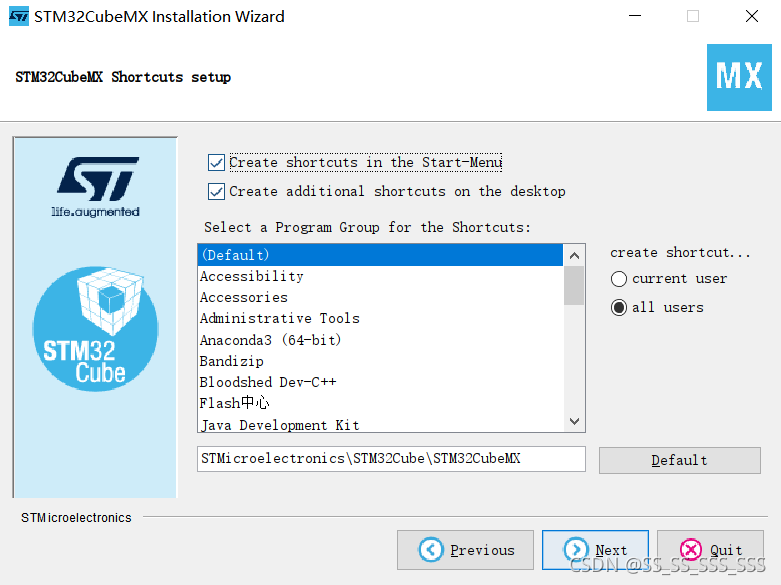

2.4 继续下一步，点击next

 2.5然后等待安装完成

3.安装固件库

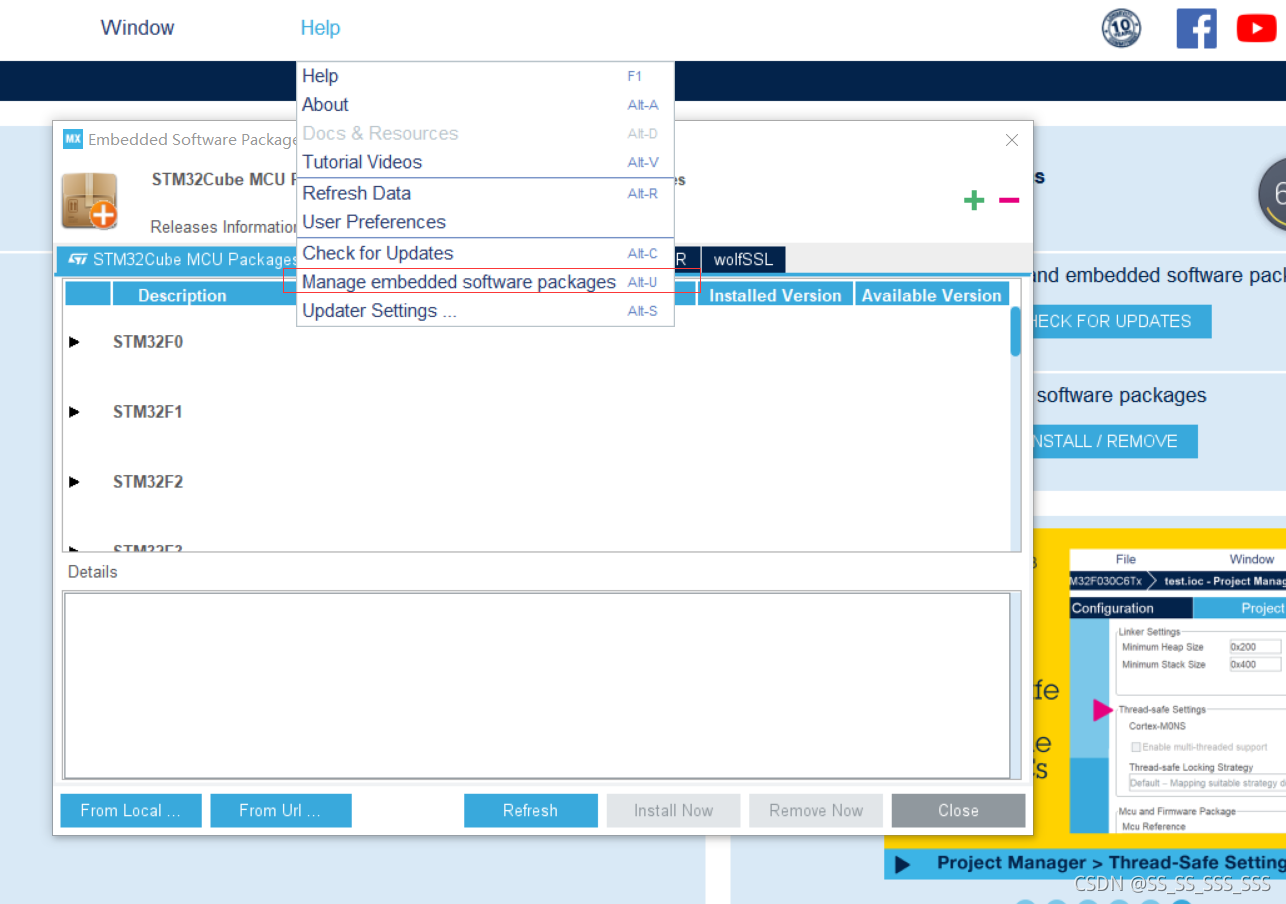

3.1打开STM32cubemx，选择 Help->Magne 安装固件库

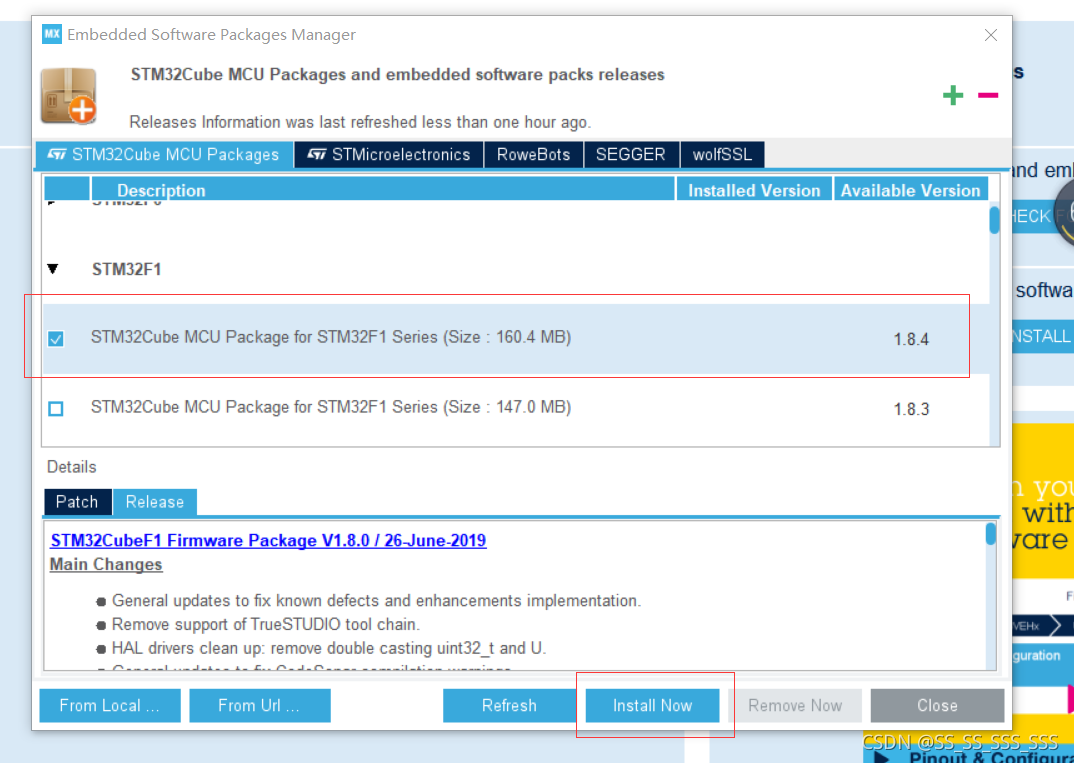

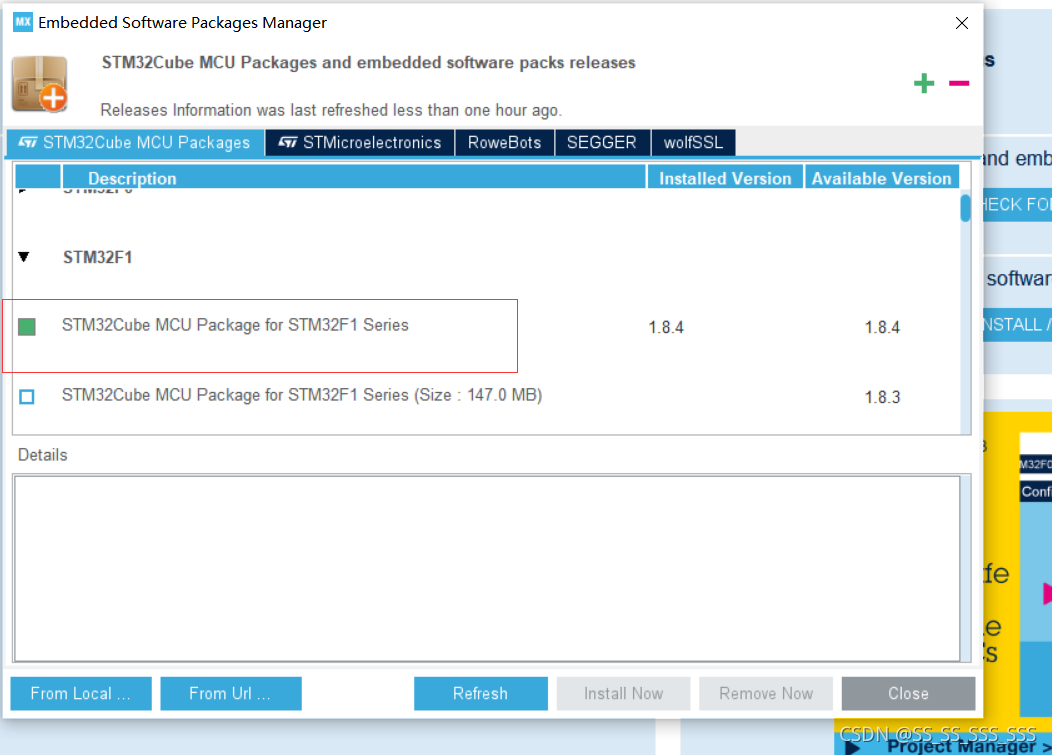

 3.2选择F1系列下的安装包，点击Install Now

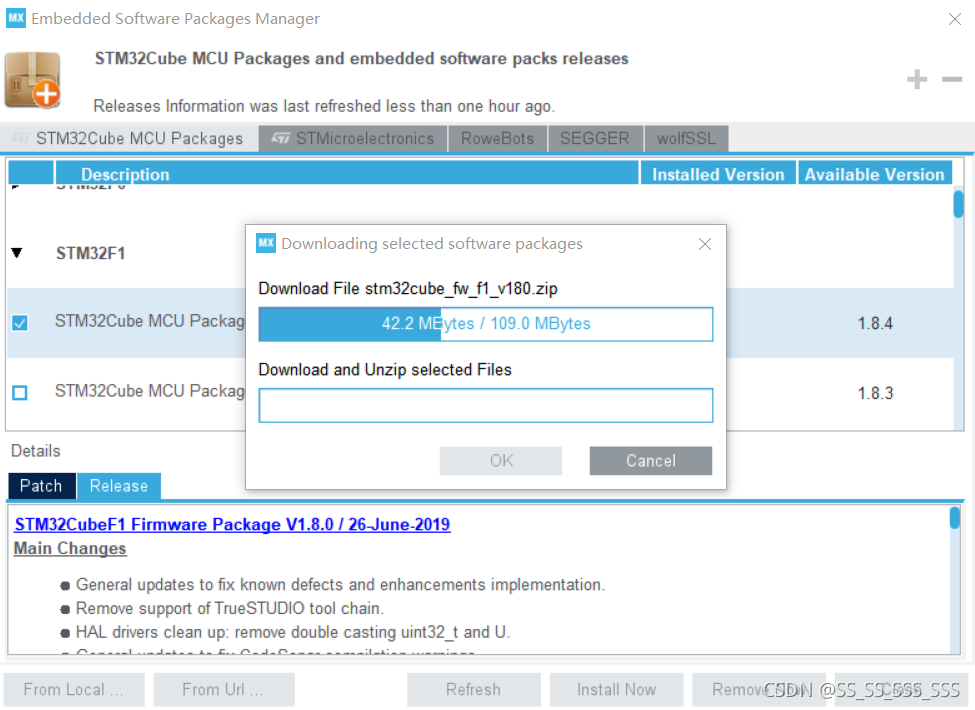

 3.3等待下载，下载完成后会出现绿框。

三.LED流水灯

1.新建工程

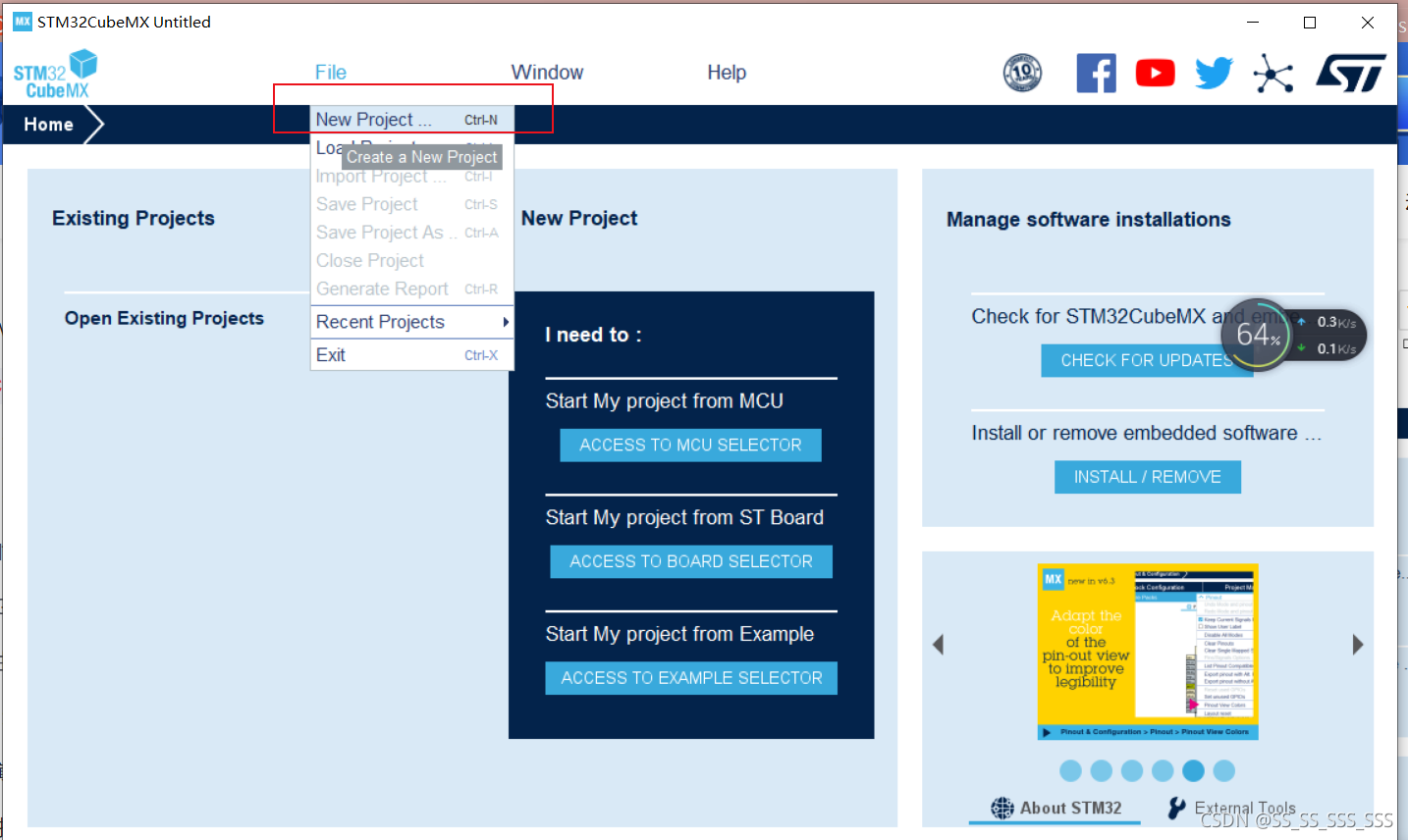

1.1点击new project

 1.2选择STM32F103C8芯片
