MATLAB SIMULINK仿真双闭环控制下的MMC整流器：基于载波移相调制与PI控制的电容电压均衡研究（N=6，端口相电压13个电平）

MATLAB/SIMULINK，MMC整流器仿真，双闭环控制，载波移相调制，PI控制电容电压均衡，N=6，端口相电压13个电平，仅供学习参考

ID:6920712683019700

借个西瓜皮冲浪

本文将围绕MATLAB SIMULINK中的MMC整流器仿真展开讨论，探讨双闭环控制下的载波移相调制和PI控制电容电压均衡。MMC（Modular Multilevel Converter）是一种新型的多电平变换器，被广泛应用于高压直流输电系统中。本文将深入研究MMC整流器的仿真过程，以及双闭环控制、载波移相调制和PI控制电容电压均衡的原理和实现方法。

首先，我们将介绍MMC整流器的基本原理。MMC整流器由多个子模块组成，每个子模块中包含多个电压等级，通过合理的串联并联连接方式，使得整流器可以输出多个电平的直流电压。采用MMC整流器可以有效降低电压谐波含量，提高电力系统的稳定性和可靠性。

在MMC整流器的控制中，双闭环控制被广泛采用。双闭环控制分为内环和外环控制。内环控制主要负责电流的控制，通过比较实际电流和期望电流，生成电流控制信号。外环控制主要负责电压的控制，通过比较实际电压和期望电压，生成电压控制信号。双闭环控制结构可以提高整流器的动态性能和稳定性。

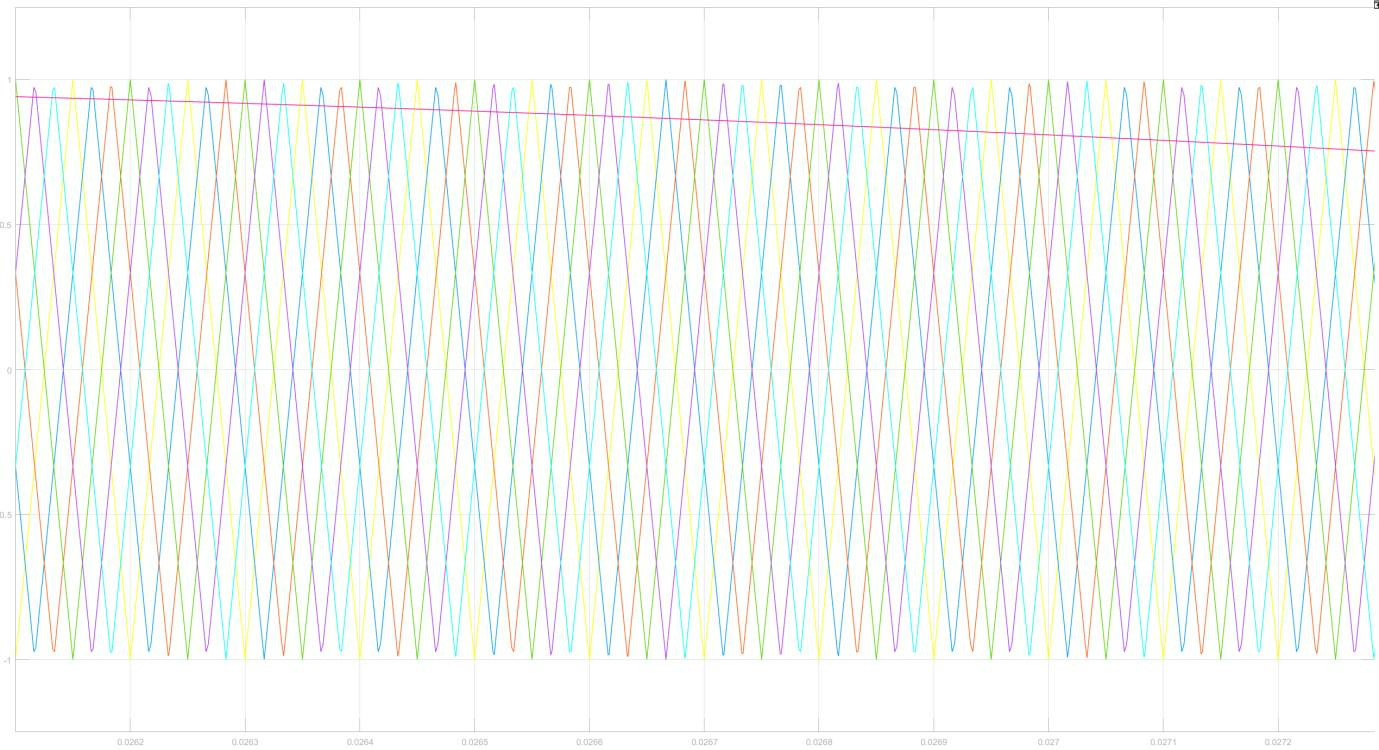

载波移相调制是MMC整流器控制中的关键技术之一。通过控制每个子模块中的载波相位差，可以实现对输出电压的调节。在本文中，我们将介绍载波移相调制的原理，并详细分析其对整流器输出电压的影响。通过合理的载波移相调制策略，可以实现对输出电压的精确控制。

另外，为了保证MMC整流器各个电容的电压均衡，需要采用PI控制电容电压均衡。在本文中，我们将详细介绍PI控制的原理和实现方法，并分析其在MMC整流器中的应用。通过PI控制电容电压均衡，可以保证整流器各个电容的电压在一定范围内保持均衡，提高整流器的工作效率和稳定性。

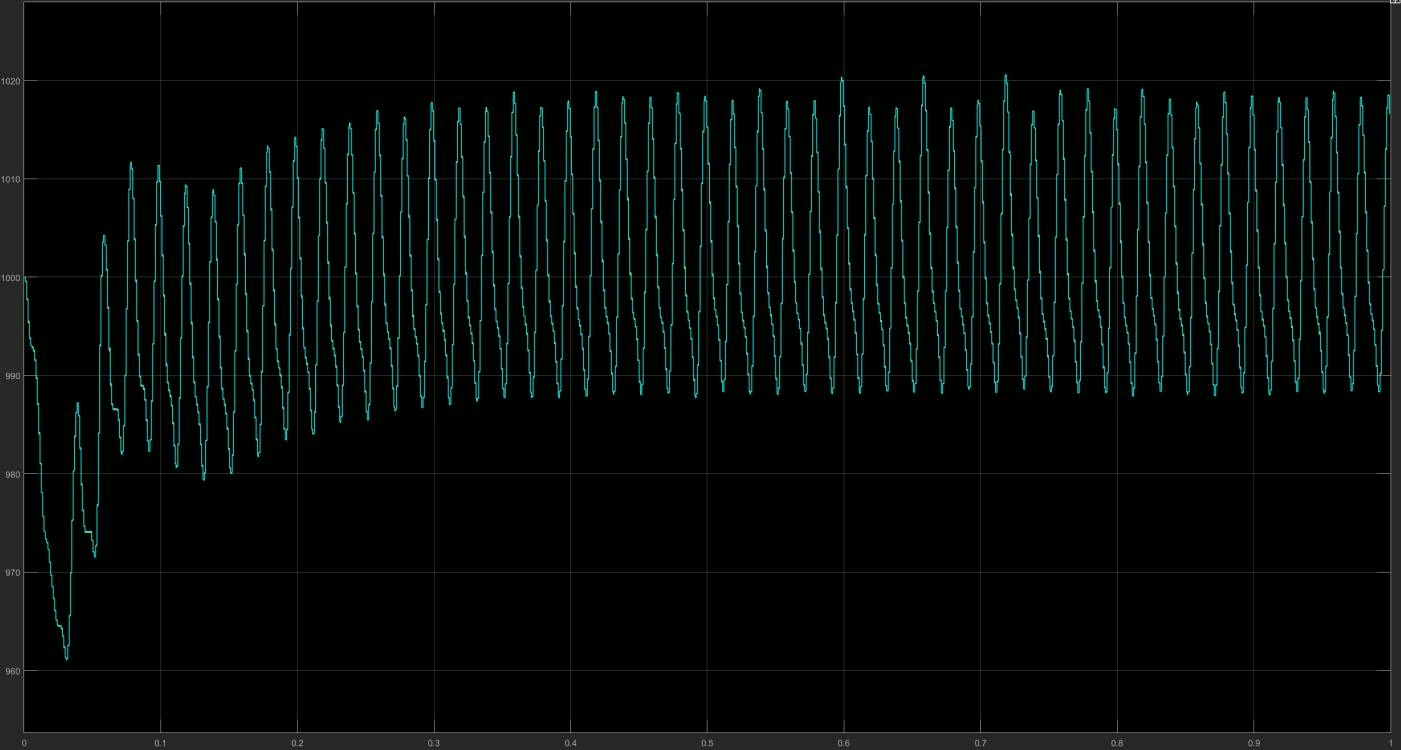

最后，本文将通过MATLAB SIMULINK软件进行MMC整流器的仿真实验。通过建立适当的模型，可以模拟出MMC整流器的工作过程，并验证双闭环控制、载波移相调制和PI控制电容电压均衡的效果。仿真实验结果将充分展示MMC整流器在不同控制策略下的性能表现，并为实际应用提供参考。

综上所述，本文以MATLAB SIMULINK中的MMC整流器仿真为基础，通过介绍双闭环控制、载波移相调制和PI控制电容电压均衡的原理和实现方法，深入探讨了MMC整流器的工作机理和控制策略。通过仿真实验的验证，充分展示了MMC整流器在不同控制策略下的性能表现。希望本文对读者在学习和研究MMC整流器方面有所帮助。
