OSPF 是企业网络中最常用的动态路由协议。

可一提到它的“三张表”——邻居表、拓扑表、路由表，很多人就懵了：

它们是怎么生成的？
有什么区别？
哪张表决定数据包转发？
为什么邻居起来了，路由却没有？

别急。今天用三张表 + 三个命令 + 一张流程图，带你彻底搞懂 OSPF 的工作逻辑。

一、先看全景

[邻居表] ↓ 发送 Hello 建立关系 [拓扑表] ↓ 运行 SPF 算法计算最短路径 [路由表] ↓ 指导数据包转发

✅ 一句话总结：

邻居表：和谁“认识”
拓扑表：全网“地图”
路由表：最终“导航指令”

二、第一张表：邻居表

作用：

记录本设备已建立邻接关系的 OSPF 路由器。

生成过程：

接口启用 OSPF 后，开始发送 Hello 报文
收到对方 Hello，检查参数是否匹配：
- 区域 ID（Area ID）
- 认证类型与密码
- Hello/Dead 间隔
- 网络类型（广播、点对点等）
匹配 → 进入 Init → 2-Way → 若需同步LSA，则进入 ExStart → Exchange → Full

查看命令（华为/H3C）：

display ospf peer

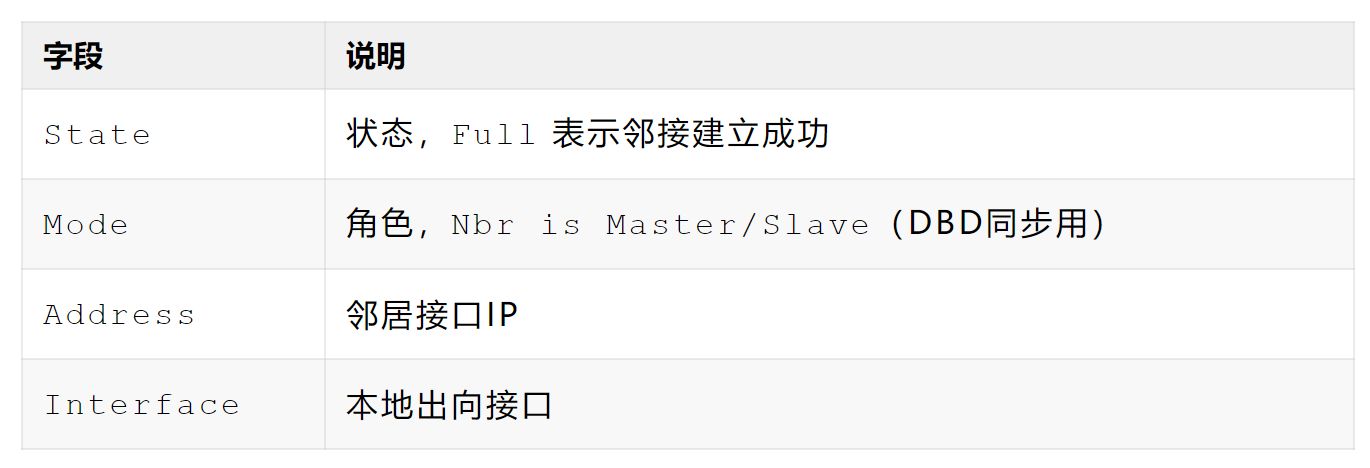

输出关键字段：

⚠️ 注意：

State 为 2-Way 不一定错（如广播网络中的DROther之间）
只有 Full 状态才会交换完整LSA

✅ 核心要点：

邻居表是 OSPF 的“社交圈”
邻居起不来？查 Hello 参数、网络类型、物理连通性

三、第二张表：拓扑表

别名：

LSDB（Link-State Database）
链路状态数据库

作用：

存储本区域所有路由器生成的 LSA（链路状态通告），拼出一张完整的网络拓扑图。

生成过程：

邻居进入 Full 状态后，开始交换 DBD（数据库描述报文）
通过 LSR → LSU → LSAck 交互，同步 LSA
所有 LSA 存入 LSDB，形成拓扑表

查看命令：

display ospf lsdb

输出示例：

Type : Router Ls id : 1.1.1.1 Adv rtr : 1.1.1.1 Seq : 8000000a Checksum : 0x5a8c Link count: 3

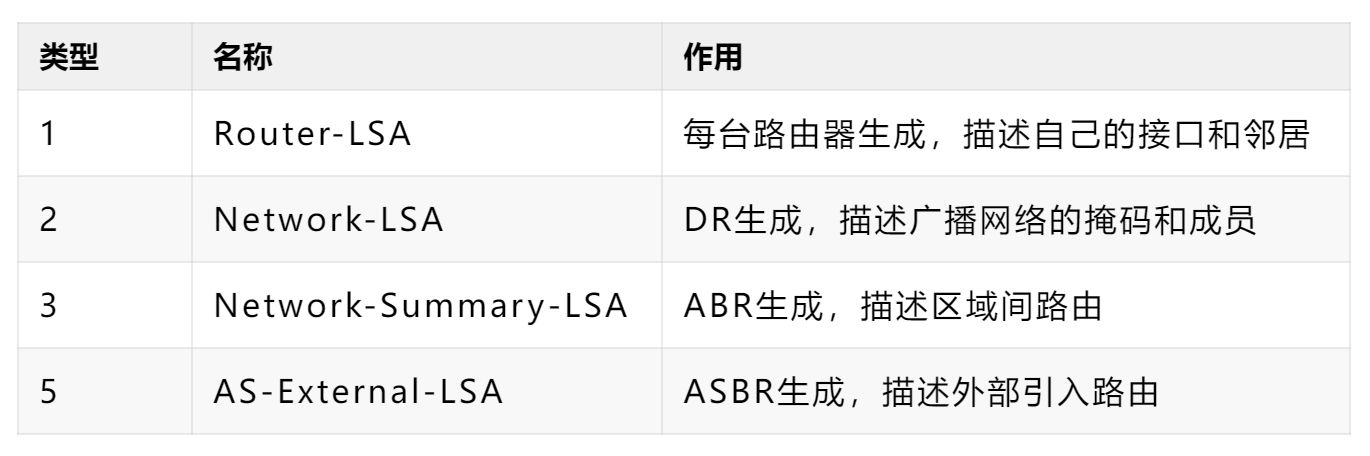

LSA 类型简析：

✅ 核心要点：

拓扑表是 OSPF 的“上帝视角”
同一区域内的所有路由器，LSDB 必须完全一致
查看 lsdb 是否同步，是排错的关键

四、第三张表：路由表——“数据包的导航指令”

作用：

存储最终的路由条目，指导数据包如何转发。

生成过程：

OSPF 将 LSDB 作为输入
运行 SPF 算法（Dijkstra 算法）
计算从本路由器到全网每个网段的最短路径树
将最优路径写入路由表

查看命令：

display ip routing-table protocol ospf

输出示例：

Destination/Mask Proto Pre Cost NextHop Interface 192.168.10.0/24 OSPF 10 1001 10.1.1.2 GigabitEthernet0/0/1 192.168.20.0/24 OSPF 10 2000 10.1.2.2 GigabitEthernet0/0/2
