去年一家公司午休后全员上班，刚开机，网络直接瘫痪，持续30秒闪断。
运维查设备没宕机，流量却跑满。我去一看，display stp brief发现根桥在两台核心之间来回切换，STP疯狂重算。
一查，是新接的楼层交换机默认开启了STP，但优先级没调，抢了根桥。改完优先级，世界清净了。
STP不是配完就完事的“保险”，而是随时可能引爆的“地雷”。
今天，我就教你用几条display命令，快速揪出STP环路元凶。

今日文章阅读福利：《 网络工程师基本配置命令大全 》
不管心态如何变化，技术依旧是自己手里最有力的武器。私信我，发送暗号“配置命令”，即可获取技术之路一把好武器。

01 STP为何会“吊死”全网？
01 STP正常工作流程：
选举根桥（Root Bridge）
每台非根桥选一个根端口（Root Port）
每条链路选一个指定端口（Designated Port）
其余端口进入阻塞（Blocking）状态
02 异常导致“吊死”：
根桥频繁切换 → 全网拓扑重算，MAC表/ARP表刷新
阻塞端口误转发 → 二层环路，广播风暴
BPDU未收到或延迟 → 端口误认为链路故障，进入转发
现象：用户侧“小太阳”狂闪、CPU飙升、ping大面积丢包。

02 关键命令1：display stp brief —— 快速看全局
# 华为/华三设备
display stp brief
输出解读：
MST ID  Port                        Role  STP State     Protection
0       GigabitEthernet0/0/1        DESI  FORWARDING      NONE
0       GigabitEthernet0/0/2        ROOT  FORWARDING      NONE
0       GigabitEthernet0/0/3     ALTE  DISCARDING      NONE
第一步：在所有核心、汇聚设备上执行，确认根桥是否稳定、阻塞端口是否正常阻塞。

03 关键命令2：display stp —— 查根桥与优先级
display stp
重点关注：
-------[CIST Global Info][Mode MSTP]-------
CIST Bridge         :0    .4c1f-cc12-3456
CIST Root/ERPC      :0    .4c1f-cc12-3456 / 0
CIST Bridge：本设备桥ID（优先级+MAC）
CIST Root：当前根桥ID
判断根桥是否正确：
理想根桥应为核心交换机
若某接入交换机成为根桥 → 立即调整其优先级
修改根桥优先级：
# 在核心交换机上
[Core-SW] stp priority 0
# 在接入交换机上
[Access-SW] stp priority 4096

04 关键命令3：display stp interface —— 定位问题端口
display stp interface GigabitEthernet 0/0/3
输出分析：
 Port Protocol       :Enabled
 Port Role           :Alternate Port
 Port State          :Discarding
 BPDU Sent           :1000
 BPDU Received       :5
BPDU Received 过低或为0 → 链路单通或对端未发BPDU
Port State 应为Discarding但实际Forwarding → 严重环路风险
Port Role 为Alternate但状态转发 → 立即shutdown！
经验：BPDU收发异常的端口，往往是环路源头。

05 关键命令4：display stp tc-bpdu —— 查拓扑变更
display stp tc-bpdu statistics
输出：
Port                    : GigabitEthernet0/0/1
TC-BPDU sent            : 15
TC-BPDU received        : 120
TC-BPDU频繁接收（如每秒多次） → 拓扑持续震荡
常见原因：物理链路不稳定、环路、设备故障
处理：找到TC-BPDU来源端口，检查对端设备。

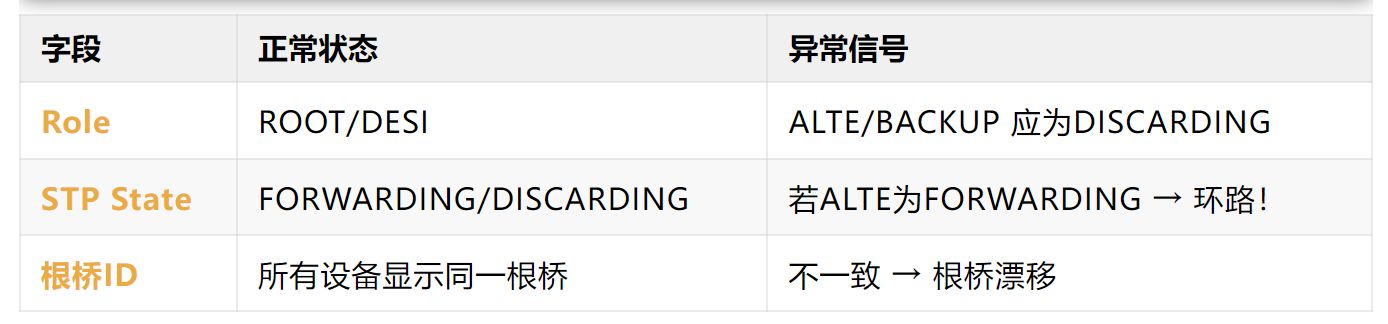

06 实战排查流程
当全网闪断、怀疑STP问题时：
✅ 在核心交换机执行 display stp brief，确认根桥是否稳定
✅ 检查所有设备 display stp，确认根桥ID一致
✅ 查看阻塞端口（ALTE/BACKUP）是否真的为 DISCARDING
✅ 在疑似问题链路执行 display stp interface X，检查BPDU收发
✅ 执行 display stp tc-bpdu statistics，确认是否频繁拓扑变更
✅ 若发现异常端口，立即 shutdown 隔离，再深入排查

07 结语
STP是防止二层环路的基石，但配置不当或设备异常会导致全网震荡。
通过display stp brief、display stp、display stp interface和display stp tc-bpdu statistics四条命令，可系统化定位根桥漂移、端口角色错乱和BPDU异常等故障。
建议在网络规划时明确指定根桥，并在接入层设备上配置bpdu-protection和loop-protection，防止非法设备引发环路。
记住：STP的静默，才是网络的安宁。
