华为园区网经典三层架构配置模板（含汇聚、核心）

号主：老杨丨11年资深网络工程师，更多网工提升干货，请关注公众号：网络工程师俱乐部

这一篇直接上华为园区网的经典三层架构配置模板，重点覆盖：

• 核心层（双核心 VRRP）
• 汇聚层（VLAN 汇聚 + 上联三层）
• 接入层简要说明
• 每层配置关键点，按模块分块直给，拎出来就能用

适合小中型企业园区网部署场景，拿去直接能拉实验。

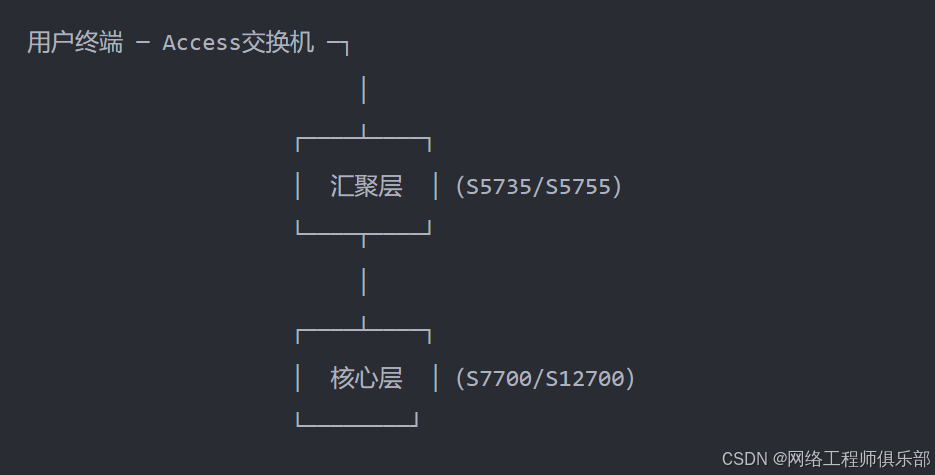

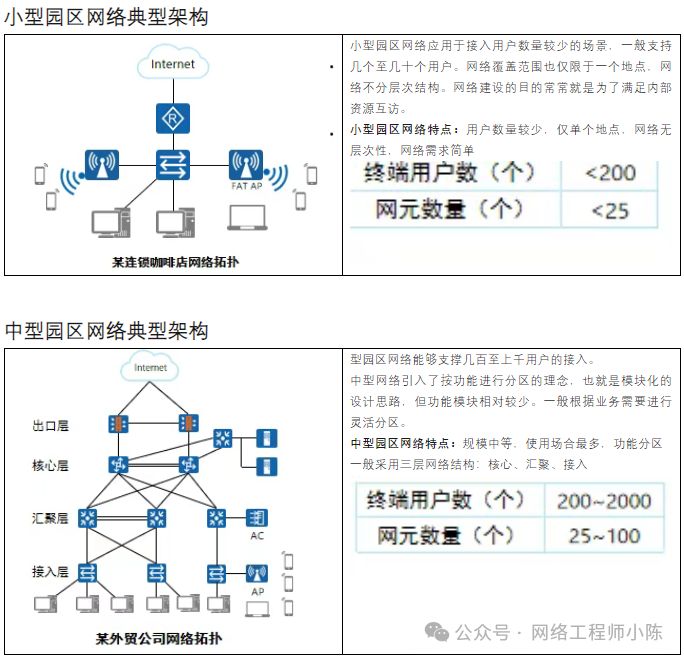

场景说明 & 拓扑结构

典型企业园区网三层架构：

• 接入层只做 VLAN 接入，不三层，不配置网关
• 汇聚层做 VLAN 汇聚 + 上行三层 VLANIF
• 核心层做网关，配置 VRRP 提供虚拟网关
• 核心双机冗余，用 VRRP 提供高可用网关地址

一、汇聚交换机配置模板（以 S5735 为例）

配置 VLAN

vlan batch 10 20 30

接口配置下联接入交换机（trunk 模式）

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20 30

上联核心口（三层转发）

interface Vlanif10
ip address 192.168.10.2 255.255.255.0

interface Vlanif20
ip address 192.168.20.2 255.255.255.0

interface Vlanif30
ip address 192.168.30.2 255.255.255.0

★汇聚做三层转发时，建议开 DHCP snooping、防 IP 冲突：

dhcp enable
dhcp snooping enable

二、核心交换机配置模板（双核心 VRRP）

VLAN 接口配置（网关 IP，双机一致）

核心A 配置（优先级高）：

interface Vlanif10
ip address 192.168.10.1 255.255.255.0
vrrp vrid 10 virtual-ip 192.168.10.254
vrrp vrid 10 priority 120
vrrp vrid 10 preempt-mode enable

interface Vlanif20
ip address 192.168.20.1 255.255.255.0
vrrp vrid 20 virtual-ip 192.168.20.254
vrrp vrid 20 priority 120
vrrp vrid 20 preempt-mode enable

interface Vlanif30
 ip address 192.168.30.1 255.255.255.0
 vrrp vrid 30 virtual-ip 192.168.30.254
 vrrp vrid 30 priority 120
 vrrp vrid 30 preempt-mode enable

核心B 配置：

interface Vlanif10
 ip address 192.168.10.3 255.255.255.0
 vrrp vrid 10 virtual-ip 192.168.10.254
 vrrp vrid 10 priority 100
 vrrp vrid 10 preempt-mode enable

interface Vlanif20
 ip address 192.168.20.3 255.255.255.0
 vrrp vrid 20 virtual-ip 192.168.20.254
 vrrp vrid 20 priority 100
 vrrp vrid 20 preempt-mode enable

interface Vlanif30
 ip address 192.168.30.3 255.255.255.0
 vrrp vrid 30 virtual-ip 192.168.30.254
 vrrp vrid 30 priority 100
 vrrp vrid 30 preempt-mode enable

核心设备默认路由 / 出口策略（假设出 Internet）

ip route-static 0.0.0.0 0.0.0.0 100.1.1.1

或者配置 NAT 转发：

nat address-group 1 202.100.1.1 202.100.1.10

interface GigabitEthernet0/0/0
 nat outbound 2001 address-group 1

三、接入交换机建议配置（补充）

接入层主要任务是 VLAN 接入+上送，不做三层。

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10

再根据终端需求分 VLAN，接入层尽量保持“傻瓜型”，配置越简单越好。

四、调试建议命令合集

查看 VRRP 状态：

display vrrp brief

查看 VLANIF 接口状态：

display interface Vlanif10

查看 MAC 学习情况：

display mac-address

查看汇聚到核心的三层通信：

ping -a 192.168.10.2 192.168.10.254

查看设备路由表：

display ip routing-table

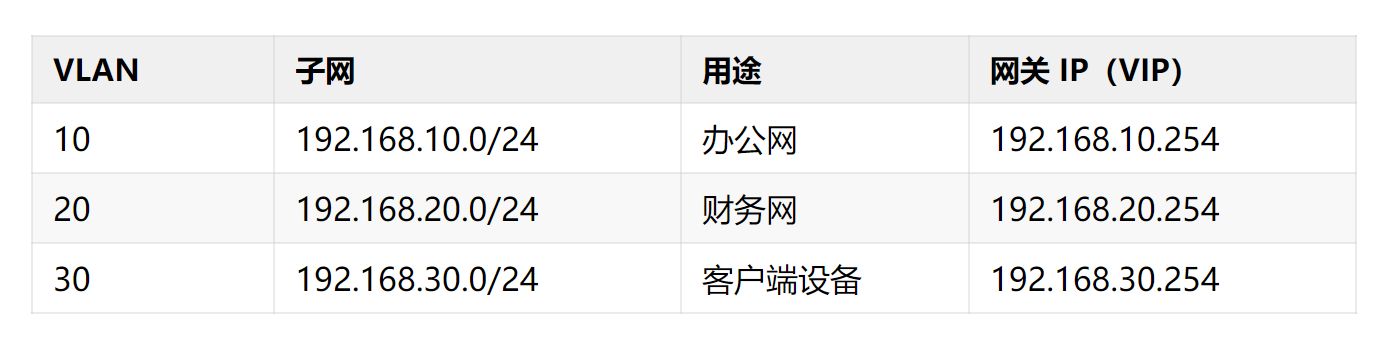

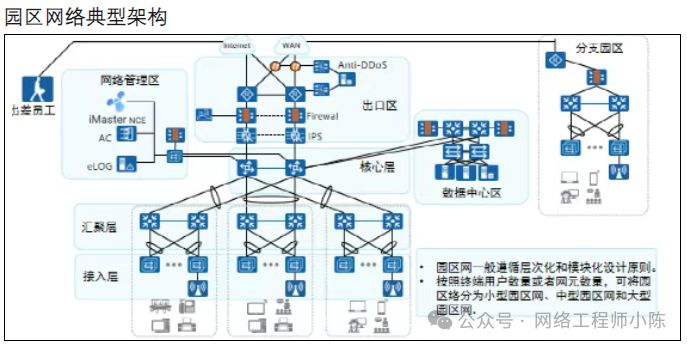

五、完整地址规划示意（参考）

六、什么时候用这种三层架构？

适合下面这些场景：

• 中小型园区网（几十到几百台终端）
• 有明确的网段划分需求，多个业务网络并存
• 需要核心双机冗余但不上堆叠（堆叠风险高、成本高）
• 想分层清晰，便于运维和问题定位
